ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

1) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо, лыжи также поворачиваются
влево или вправо, меняя направление дви-
жения снегохода.

2) Рычаг дроссельной за-

слонки

Рычаг дроссельной заслонки располагает-
ся справа на руле.
Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению оборотов двига-
теля и включению вариатора трансмиссии.
При полном отпускании рычага дроссельной
заслонки двигатель автоматически перехо-
дит в режим холостого хода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-

те работу рычага дроссельной за-

слонки. При отпускании рычаг дол-

жен самостоятельно возвращаться

в исходное положение. Эксплуата-

ция снегохода с неисправным ме-

ханизмом привода дроссельной за-

слонки категорически запрещена.

3) Рычаг тормоза

Рычаг тормоза располагается слева на руле.
Нажатие на рычаг включает тормозной ме-
ханизм. При отпускании рычаг автоматиче-
ски возвращается в исходное положение.
Эффективность торможения зависит от при-
ложенного к рычагу усилия, а также от харак-
тера местности и снежного покрова.

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза располагается
слева на руле.
Вк лючайте стояночный тормоз всегда
во время стоянки снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз пол-

ностью отк лючён. При движении

снегохода и длительном нажатии

на рычаг тормоза возможно по -

вреж дение тормозной с ис темы,

потеря тормозного эффекта и/или

возгорание снегохода.

Включение тормоза

Нажмите рычаг тормоза и, удерживая его,
нажмите блокировочный рычажок, как пока-
зано на рисунке.

ВНИМАНИЕ

Эффективность стоя-

ночного тормоза зависит от износа

тормозных накладок. Включив стоя-

ночный тормоз, убедитесь, что дви-

жение снегохода надёжно блокиро-

вано.

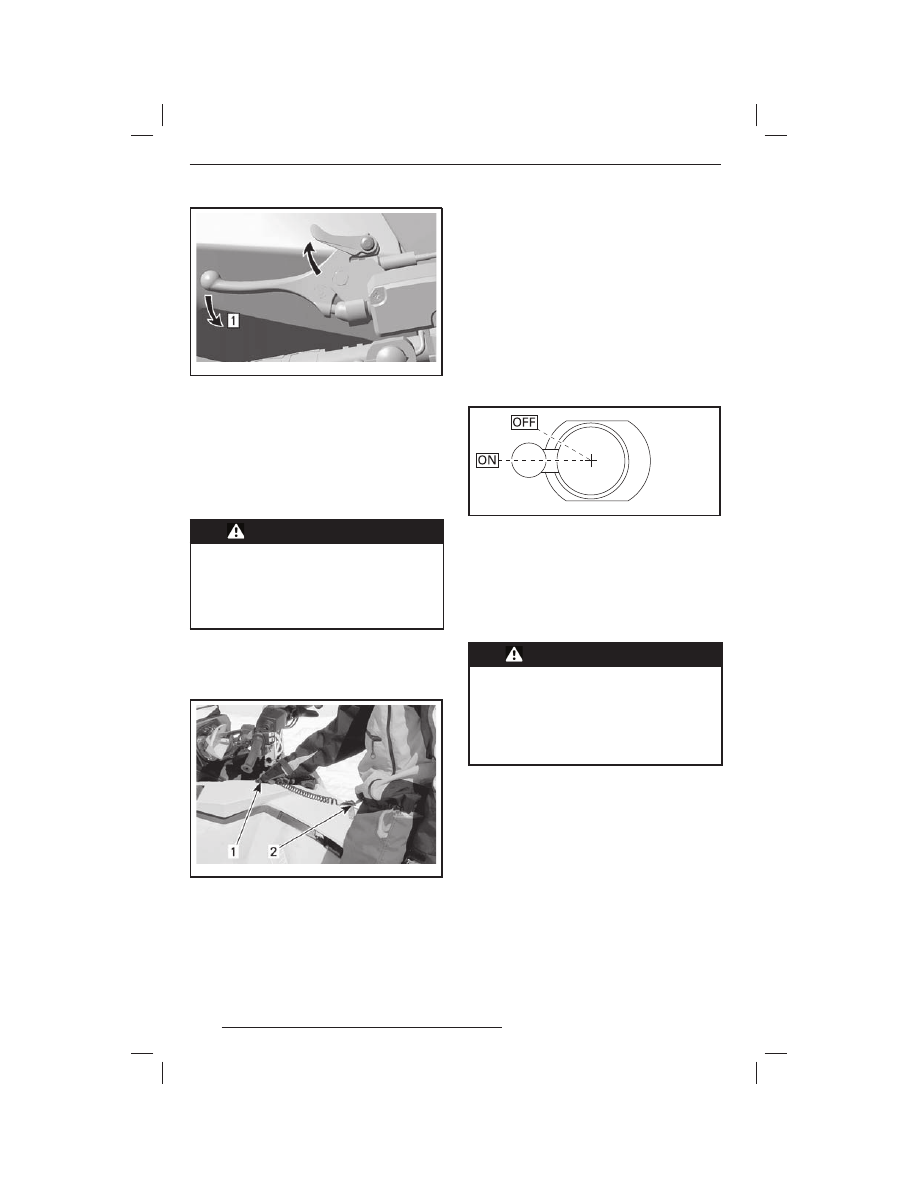

mmo2 008 -007 -011_a

ТИПОВОЙ ВАРИАНТ — МЕХАНИЗМ ВКЛЮЧЕНИЯ
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Нажмите блокировочный рычажок

Отключение механизма

Нажмите рычаг тормоза. Блокировочный ры-
чажок автоматически вернётся в исходное
положение. Перед началом движения необ-
ходимо отключать стояночный тормоз.

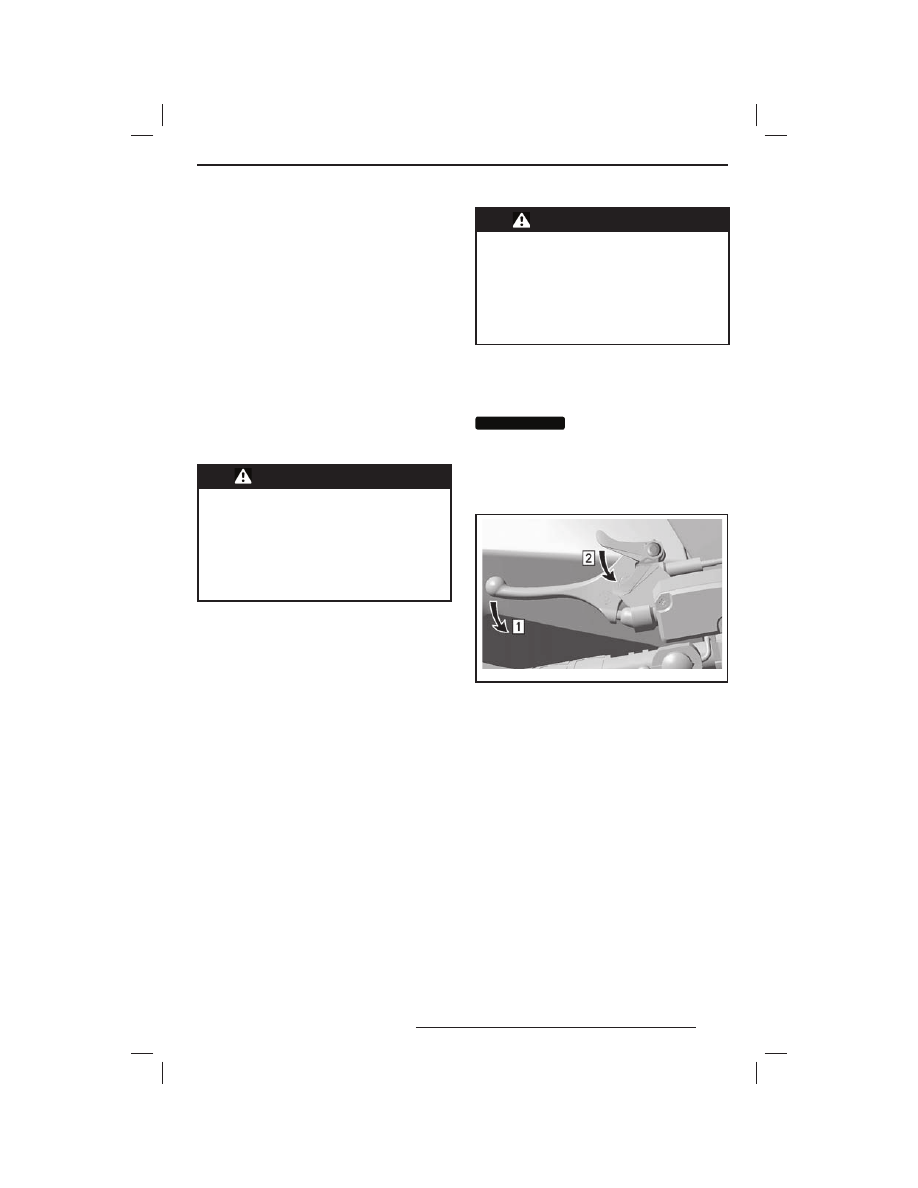

mmo2 008 -007 -011_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

5) Выключатель со шнуром

безопасности

Общие сведения

Система со шнуром безопасности выключа-
ет двигатель, если водитель случайно пада-
ет со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случайный

пуск двигателя, угон или несанкци-

онированное использование снего-

хода детьми или посторонними ли-

цами, не оставляйте шнур безопас-

ности на снегоходе.

Использование

Перед пуском двигателя прикрепите шнур
безопасности к петле на одежде, а колпачок
шнура наденьте на выключатель.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Наденьте колпачок на выключатель
2. Прикрепите конец шнура к петле на одежде

Для экстренной остановки двигателя сдёр-
ните колпачок шнура безопасности с выклю-
чателя.

6) Выключатель двигателя

Выключатель находится на правой рукоят-
ке руля и служит для остановки двигателя.
Для того чтобы заглушить двигатель в слу-
чае какой-либо опасности, переведите вы-
ключатель (вниз или вверх) в положение
OFF (выкл.) и одновременно нажмите на ры-
чаг тормоза. Во время запуска двигателя вы-
ключатель должен находиться в среднем по-
ложении ON (вкл.).

mmo2 009 -009 -001_a

Все водители должны тщательно ознако-
миться с работой этого устройства путём
многократного использования при первой
поездке и в дальнейшем для любой останов-
ки двигателя. Процедура остановки двигате-
ля должна быть освоена водителем на уров-
не рефлекса, чтобы быть готовым восполь-
зоваться ей в экстренной ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запу-

ском двигателя необходимо най-

ти и устранить её причину. Обра-

титесь за помощью к авторизован-

ному дилеру Ski-Doo.

7) Кнопка пускового насоса

Вытяните и утопите кнопку. На прогретом
двигателе использовать пусковой насос
не требуется.
Действуйте кнопкой, пока не почувствуете
сопротивление. После этого двумя—тремя
движениями подкачайте топливо во впуск-
ной коллектор. Закончив подкачку топлива,
убедитесь, что кнопка вернулась в исходное
положение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРИМЕЧАНИЕ: В очень холодную погоду
кнопка может примёрзнуть. Рекомендуем по-
вернуть кнопку 3—4 раза вокруг оси, прежде
чем начинать подкачку топлива.

8) Рукоятка ручного стартера

Рукоятка ручного стартера находится
по правому борту снегохода. Чтобы вклю-
чить механизм ручного стартера, медлен-
но потяните рукоятку на себя и, когда по-
чувствуете сопротивление, дёрните руко-
ятку энергично. Медленно верните рукоят-
ку в исходное положение.

9) Выключатель предвари-

тельного обогрева на-

строенной трубы

Только для гоночных моделей

ПРИМЕЧАНИЕ: Для того чтобы гарантийные
обязательства обрели юридическую силу, этот
выключатель должен быть демонтирован.

1. Кнопка нажата: Установка опережения зажи-

гания с учётом предварительного обогрева

2. Кнопка отпущена: Нормальная установка

опережения зажигания

После запуска двигателя нажмите и держи-
те кнопку для предварительного обогрева
настроенной трубы.
После того как настроенная труба прогрета,
отпустите кнопку.

10) Переключатель света

фар

Предназначен для переключения между
дальним и ближним светом фар.

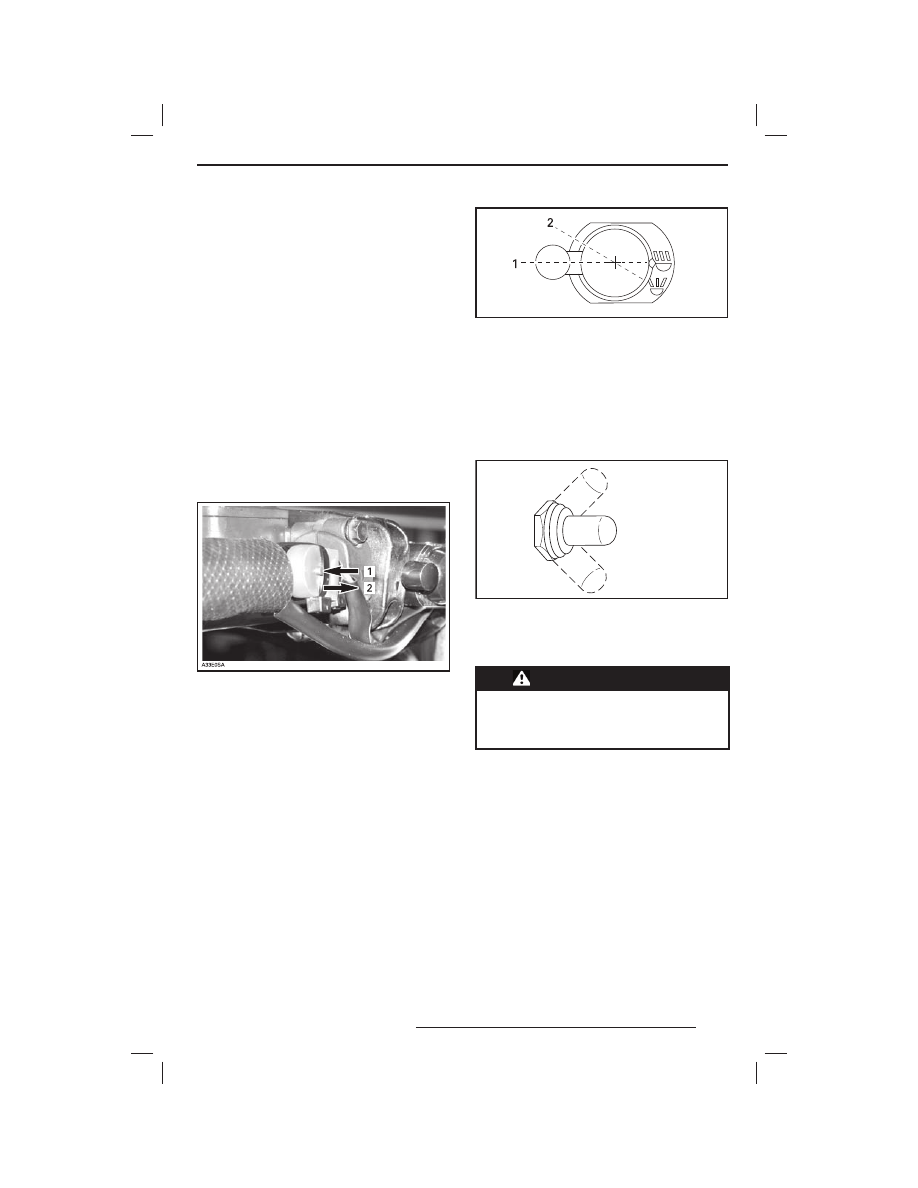

mmo2 006 -007 -002_a

1. Ближний свет
2. Дальний свет

11) Выключатель обогре-

ва рукояток руля/выклю-

чатель обогрева рычага

дроссельной заслонки

Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для Ва-
ших рук.

A25H05A

1. Сильный обогрев
2. Средний обогрев
3. Обогрев выключен

12) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-

ки режимов многофункционально-

го центра во время движения сне-

гохода.

ПРИМЕЧАНИЕ: Для сохранения настроек
двигатель должен быть запущен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

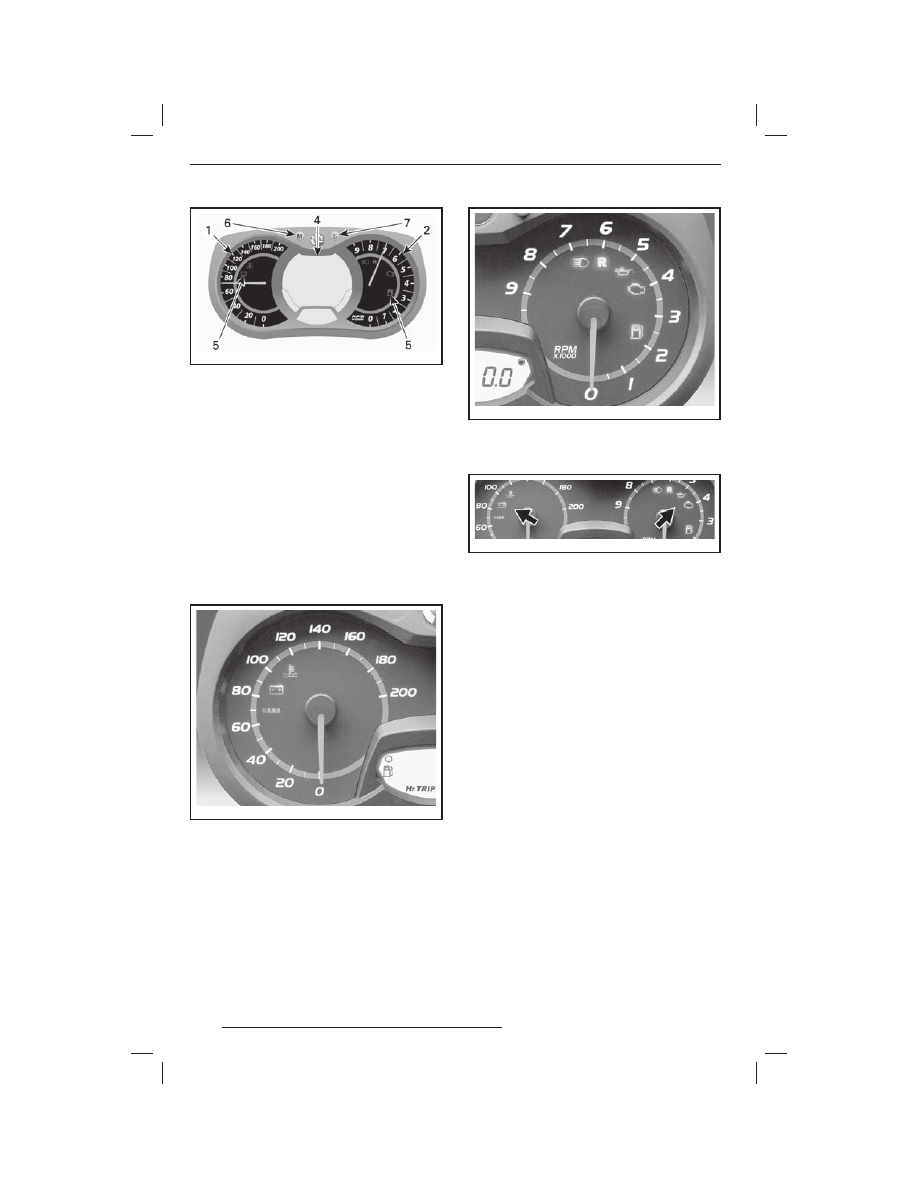

mmo2 007 -009 -066_v

1. Спидометр
2. Тахометр
4. Многофункциональный цифровой дисплей
5. Сигнальные лампы
6. Кнопка Mode (режим)
7. Кнопка Set (установка)

ПРИМЕЧАНИЕ: Многофункциональный
цифровой дисплей настроен на заводе для
показаний в Британской системе мер, од-
нако, его настройку можно изменить для
показаний единиц в Метрической системе
мер. Для этого следует обратиться к диле-
ру Ski-Doo.

Спидометр

Отображает скорость движения снегохода
в километрах или в милях в зависимости
от выбранной установки.

mmo2 008 -003 -014

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Тахометр (об/мин)

Тахометр показывает частоту вращения
коленвала двигателя в оборотах в минуту
(об/мин). Чтобы узнать истинное число обо-
ротов двигателя необходимо умножить по-
казание тахометра на 1000.

mmo2 008 -003 -019

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

Сигнальные лампы и предупрежда-

ющие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в та-
блице. Для получения более подробной ин-
формации, см. раздел «СИСТЕМА МОНИ-
ТОРИНГА».
ПРИМЕЧАНИЕ: Некоторые перечисленные
ниже сигнальные лампы и сообщения могут
отсутствовать на некоторых моделях снего-
ходов.
