Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 7

B12

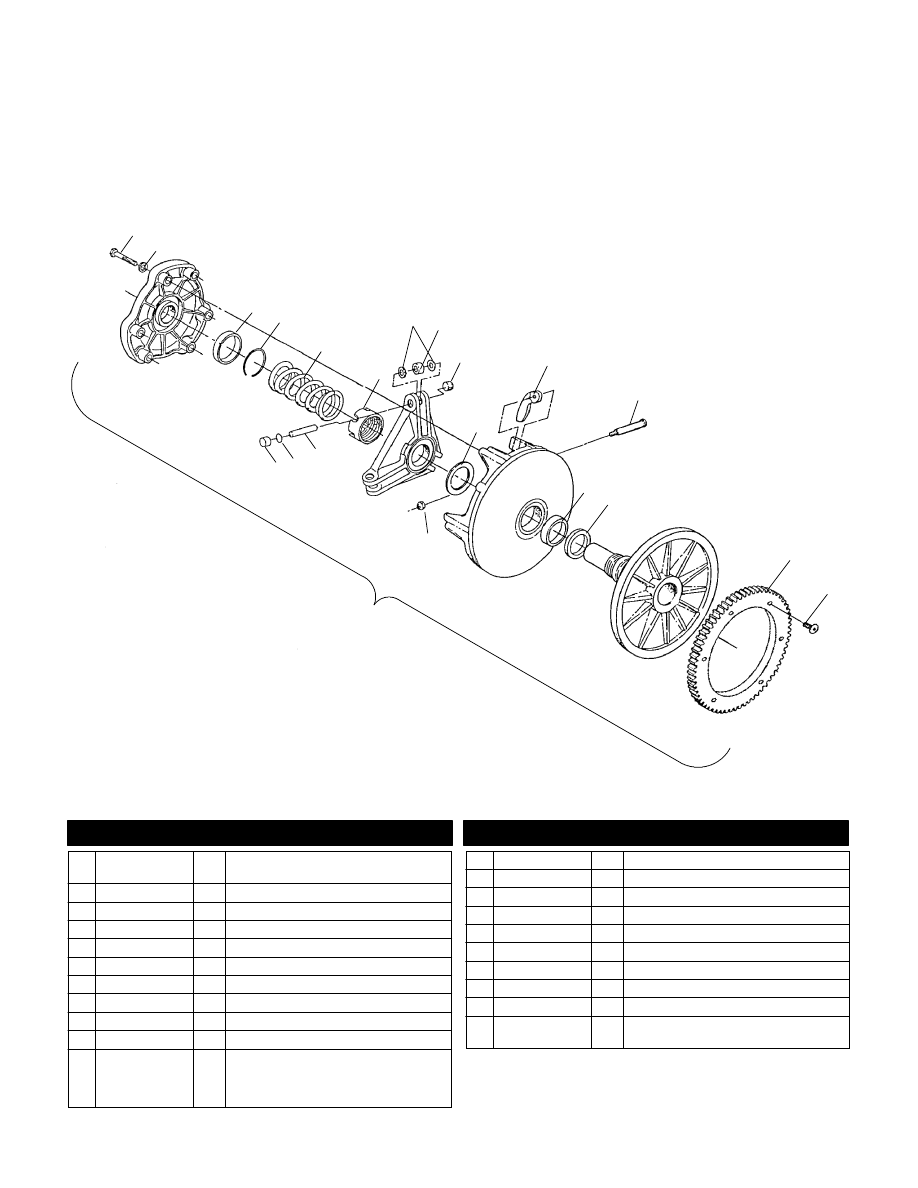

DRIVE CLUTCH

WIDETRAK LX S03SU4BS

4

19

11

12

13

14

15

16

20

1

2

3

5

18

9

6

7

8

10

9

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2200386

1 Kit, Clutch Rebuild

(Incl. 7-9,12,18,19)

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

1 Bearing, Cover, Garmax

4 7710417

1 Ring, Retaining, Cover

5 7041061

1 Spring, Clutch, Brown

6 5020425

1 Nut, Jam

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5430445

6 Button, Guide

10 5210754

5210753

5242981

5210752

AR

AR

AR

AR

Spacer (.050)

Spacer (.032)

Spacer (.025)

Spacer (.020)

11 1321526

3 Asm., Weight/Bushing (10)

12 7515105

3 Pin, Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5131062

1 Gear, Ring

16 7515351

6 Screw

17 7541906

3 Nut, FLEXLOC

18 5020422

3 Pin, Roller

19 2200387

1 Kit, Drive Clutch Shim

20 1321738

1 Asm., Drive Clutch, Basic 89

(Incl. 1,2,4,6-8,12-18)

5/00

B13

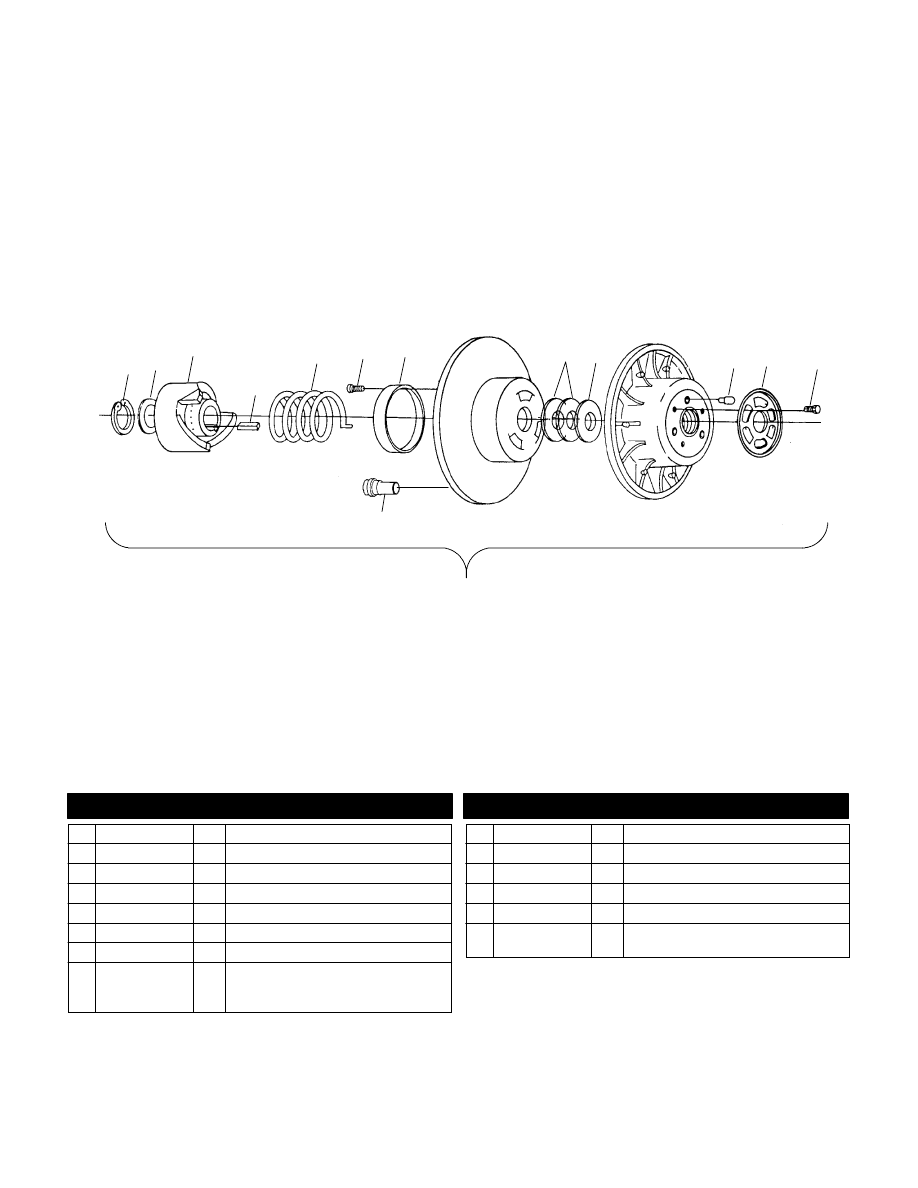

DRIVEN CLUTCH

WIDETRAK LX S03SU4BS

1

2

3

4

5

7

9

10

11

12

14

13

8

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7714804

1 Ring, Retaining

2 7556804

1 Washer

3 5130895

1 Ramp, Driven, 36 Degree

4 7721133

1 Key

5 7041499

1 Spring, Clutch, Silver

6 7512048

4 Screw

7 3569803

1 Bushing, Driven, Large DU

8 7556804

7556076

7555898

AR

AR

AR

Washer (.03)

Washer (.025)

Washer (.02)

9 7555865

1 Washer, Flat

10 5020653

3 Pin, Driven

11 5222878

1 Cam, Driven

12 7515133

3 Bolt

13 5430466

3 Button, Ramp

14 1322019

1 Asm., Driven Clutch, Adjustable, 36

Degree (Incl. 1-13)

4/01

B14

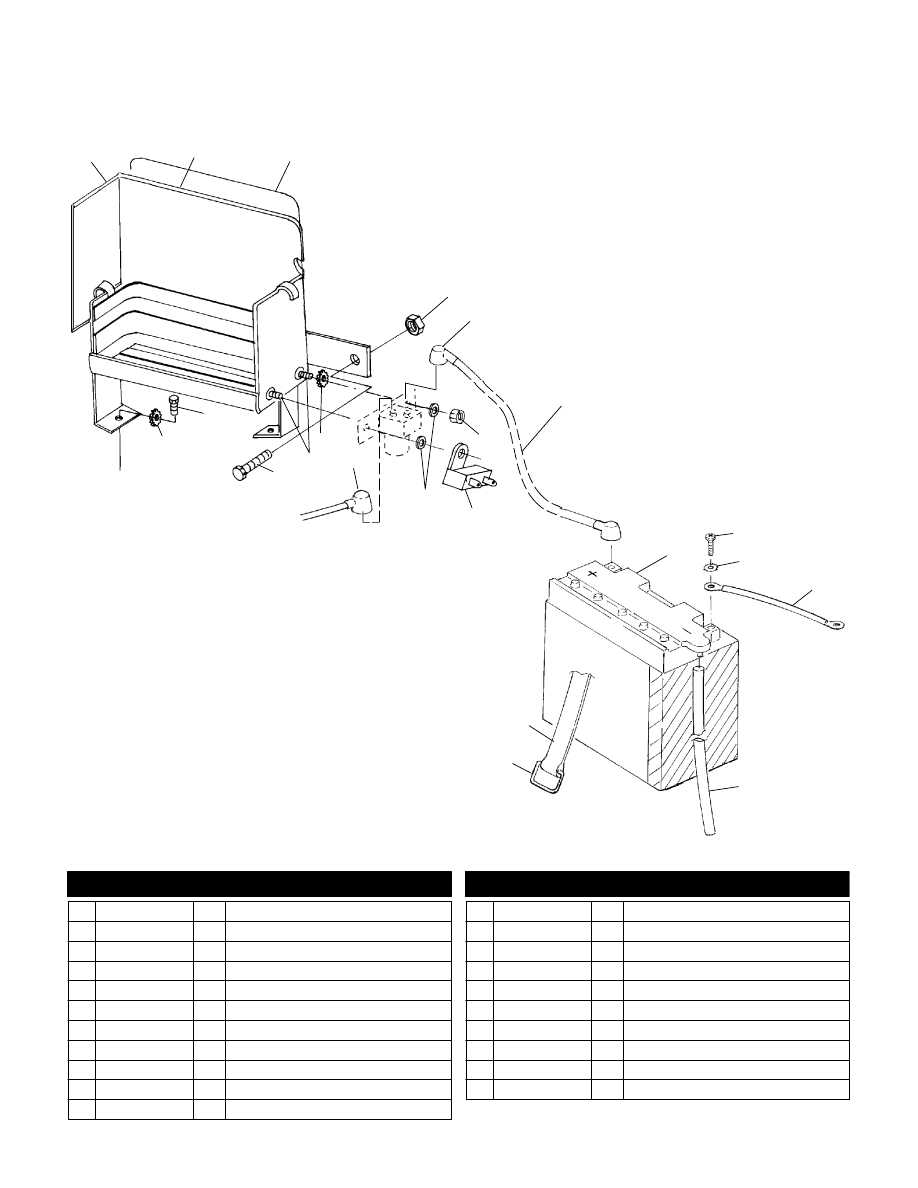

BATTERY BOX

WIDETRAK LX S03SU4BS

15

8

9

7

6

13

12

11

2

4

5

10

20

18

1

14

9

3

17

21

16

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5810290

4 Pad, Battery

2 1012909-067

1 Box, Battery

3 5811754

1 Foil, Battery Box

4 7542321

2 Nut, Flange

5 5410346

1 Insulator, Cable

6 2460256

1 Asm., Cable, Battery, 9 Inch

7 4140005

1 Battery

8 2200360

1 Kit, Battery Bolt

9 7552604

1 Washer, External Tooth

10 4010068

1 Cable, Starter, Black, 9 Inch

11 5432077

AR Line, Vent

12 5224468

2 D-Hook

13 5430621

1 Strap, Rubber

14 2434008

1 Breaker, Circuit

15 7541925

2 Nut, Nylok

16 7558201

2 Washer, Flat

17 4010072

1 Cable, Starter

18 7571602

1 Washer

19 7512027

2 Screw

20 7512307

2 Screw

21 7512253

2 Screw

4/01

C1

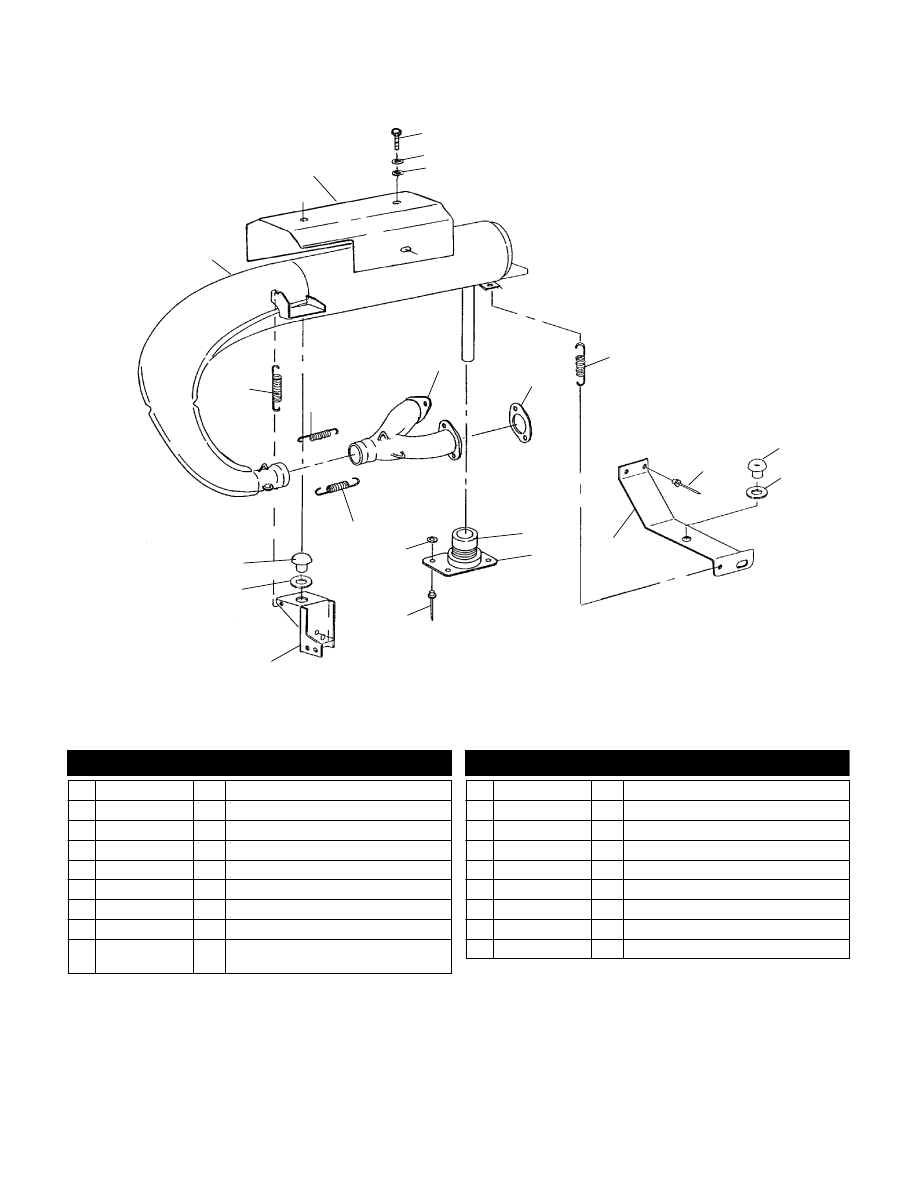

EXHAUST SYSTEM

WIDETRAK LX S03SU4BS

1

7

7

8

9

10

13

11

15

14

16

17

11

18

12

12

7

2

3

4

5

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1260932-029

1 Muffler

2 5243289

1 Shield, Muffler

3 7515354

4 Bolt

4 7555734

4 Washer, Flat

5 7552901

4 Washer, Spring Lock

6 7042029

1 Spring, Exhaust

7 7041687

3 Spring, Exhaust

8 1260501-029

1 Manifold

9 --------------

2 Gasket, Exhaust

(See Cylinder Pg. C7, Ref. 5)

10 7621452

2 Rivet

11 5411576

2 Dampener, Vibration

12 7556004

AR Washer

13 5243797-067

1 Bracket, Muffler, Rear

14 5432465

1 Hat, Exhaust

15 5410502

1 Boot, Exhaust

16 7558212

4 Washer, Flat

17 7621467

4 Rivet

18 1012079-067

1 Support, Muffler

5/00
