Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 6

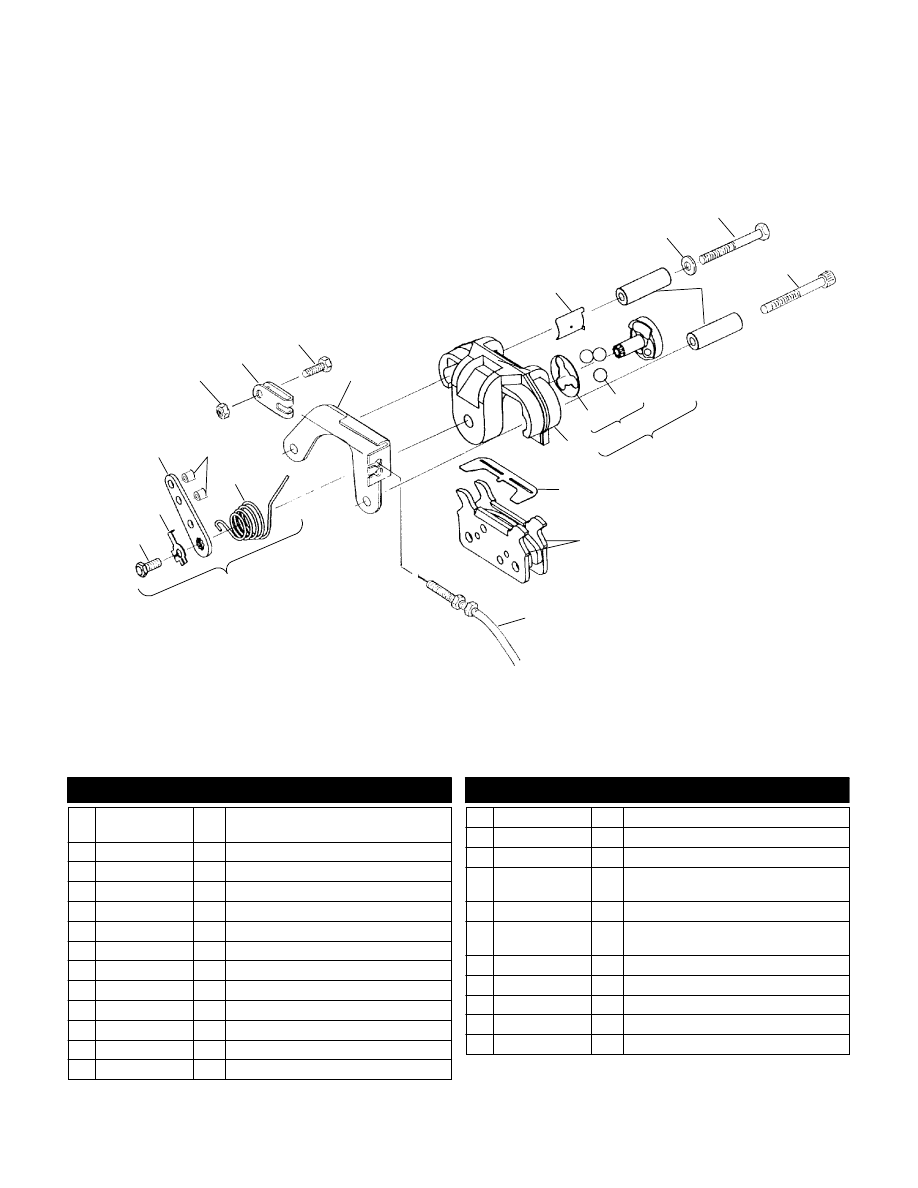

B8

BRAKE

WIDETRAK LX S03SU4BS

4

19

20

21

23

17

16

15

12

11

10

5

9

6

7

8

18

1

2

3

13

14

8

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1910399

1 Asm., Caliper

(Incl. 5,9-11,14-16,18,23)

1 7542103

1 Nut, FLEXLOC

2 7080316

1 Clevis

3 7512240

1 Bolt

4 5241868-067

1 Bracket, Brake

5 --------------

2 Clip, Spring

6 7555734

1 Washer, Flat

7 7517346

1 Screw

8 7517340

1 Screw

9 2200992

1 Kit, Mount Bushing

10 --------------

1 Bearings, Ball

11 --------------

1 Spacer, Ball

12 2200993

1 Kit, Caliper, Casting

13 2200994

1 Kit, Ball Bearing (Incl. 10,11)

14 2200989

1 Kit, CW Rotor (Incl. 10,11)

15 2200990

1 Kit, Pad Spring and Clip (Incl. 5)

16 2201567

1 Kit, Brake Pad, Type 81

(Set of 2) (Incl. 5,15,20)

17 7080666

1 Cable, Brake

18 2200991

1 Kit, Lever and Spring

(Incl. 19,20,21,23)

19 --------------

1 Screw

20 --------------

1 Anti-Rotation Clip

21 --------------

1 Lever

22 5332795

1 Bushing

23 --------------

1 Lever, Spring

7/02

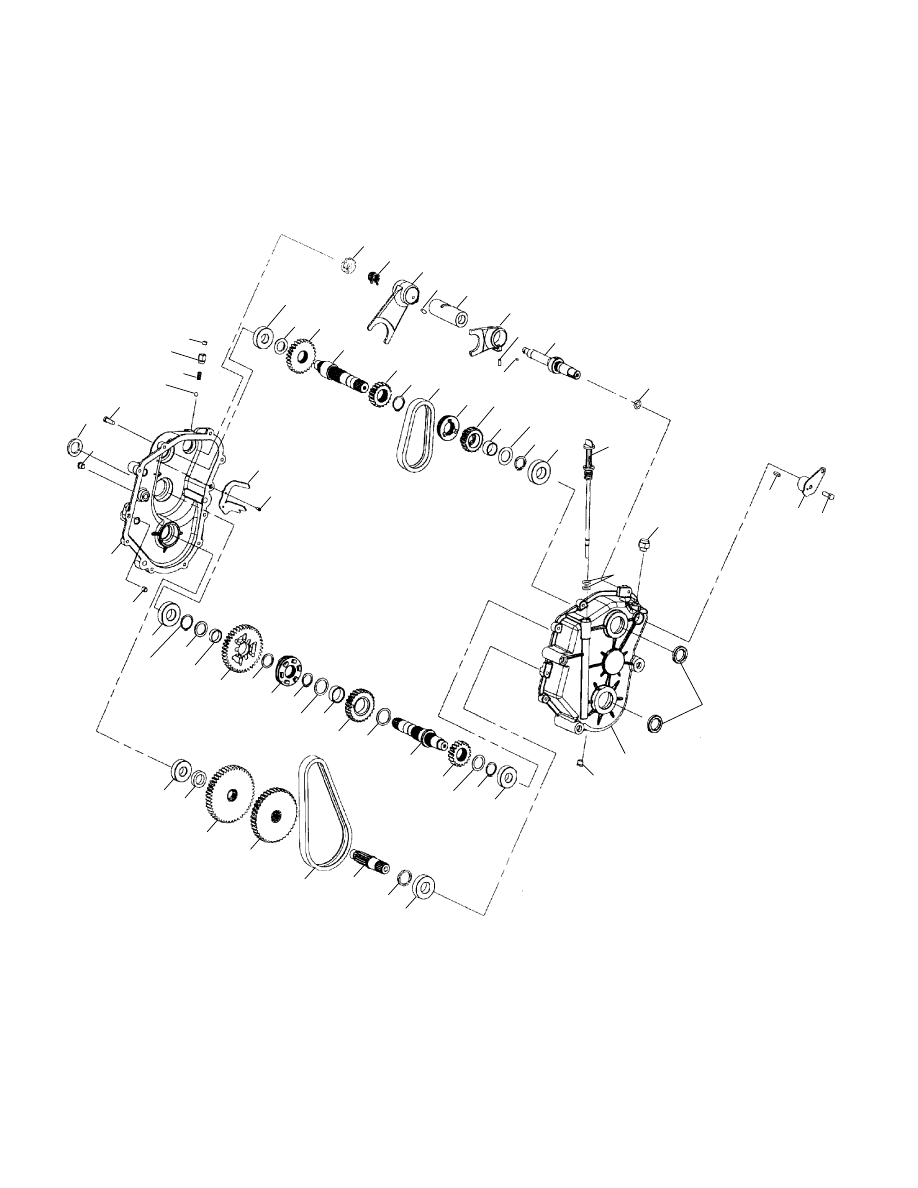

B9

GEARCASE

WIDETRAK LX S03SU4BS

29

30

32

34

33

37

28

27 26

25

24

23 22

21

18

16 15

38

35

36

40

41

44

45 46

47

48

49

14

52

13

10

58

57

56

55

54

53

12

39

19

33

11

11

9

34

28

15

15

16

42

43

45

28

31

17

1

2

3

4

5

6

7

8

20

4

50 51

B10

GEARCASE

WIDETRAK LX S03SU4BS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1341233

1 Asm., Gearcase (Incl. 1-58)

1 3233402

1 Index, Shift

2 3233474

1 Spring, Torsion

3 3233503

1 Fork, Shift, Low

4 3233375

2 Pin, Dowel

5 3233504

1 Drum, Shift

6 3233505

1 Fork, Shift , High

7 3233403

1 Shaft, Shift

8 5410440

1 O-Ring

9 3233414

1 Key

10 3233393

1 Bellcrank

11 3233026

12 Screw

12 3233410

1 Switch

13 5410675

2 O-Ring

14 5431419

1 Dipstick

15 3233019

3 Bearing, Ball

16 3233106

2 Ring, Retainer

17 3233468

1 Washer, Thrust

18 3233383

1 Bearing, Needle

19 3233509

1 Sprocket, 19T NOTE: Must order with

Ref. 21

20 3233415

1 Key

21 3233470

1 Dog, Engagement, High NOTE: Must

order with Ref. 19

22 3233508

1 Chain, Silent (.75W 40P)

23 3233424

1 Ring, Retainer

24 3233507

1 Sprocket, 19T

25 3233506

1 Input, Shaft

26 3233419

1 Gear, 27T

27 3233416

1 Spacer

28 3233018

3 Bearing, Ball

29 3233374

1 Screw, Set

30 3233405

1 Extension, Detent

31 7041483

1 Spring, Detent, Shifter

32 7080310

1 Ball, Detent

33 3233413

3 Seal

34 7052115

2 Plug

35 3233406

1 Deflector, Oil

36 3233033

2 Screw

37 3233502

1 Gearcase, RH

38 3233021

2 Pipe, Knock

39 3233099

1 Washer

40 3233103

1 Bearing, Needle

41 3233511

1 Gear, 39T

42 3233105

1 Washer

43 3233512

1 Dog, Engagement, L/R

44 3233377

1 Ring, Retaining

45 3233378

2 Washer, Thrust

46 3233384

1 Bearing, Needle

47 3233513

1 Sprocket, 25T

48 3233514

1 Shaft, Reverse

49 3233515

1 Gear, 18T

50 3233381

1 Spacer

51 3233516

1 Ring, Retaining

52 3233510

1 Gearcase, LH

53 3233418

1 Spacer

54 3233521

1 Shaft, Output

55 3233520

1 Chain, Silent (.75W 66P)

56 3233519

1 Sprocket, 41T, 15T Spline

57 3233518

1 Gear, 47T

58 3233517

1 Spacer

5/00

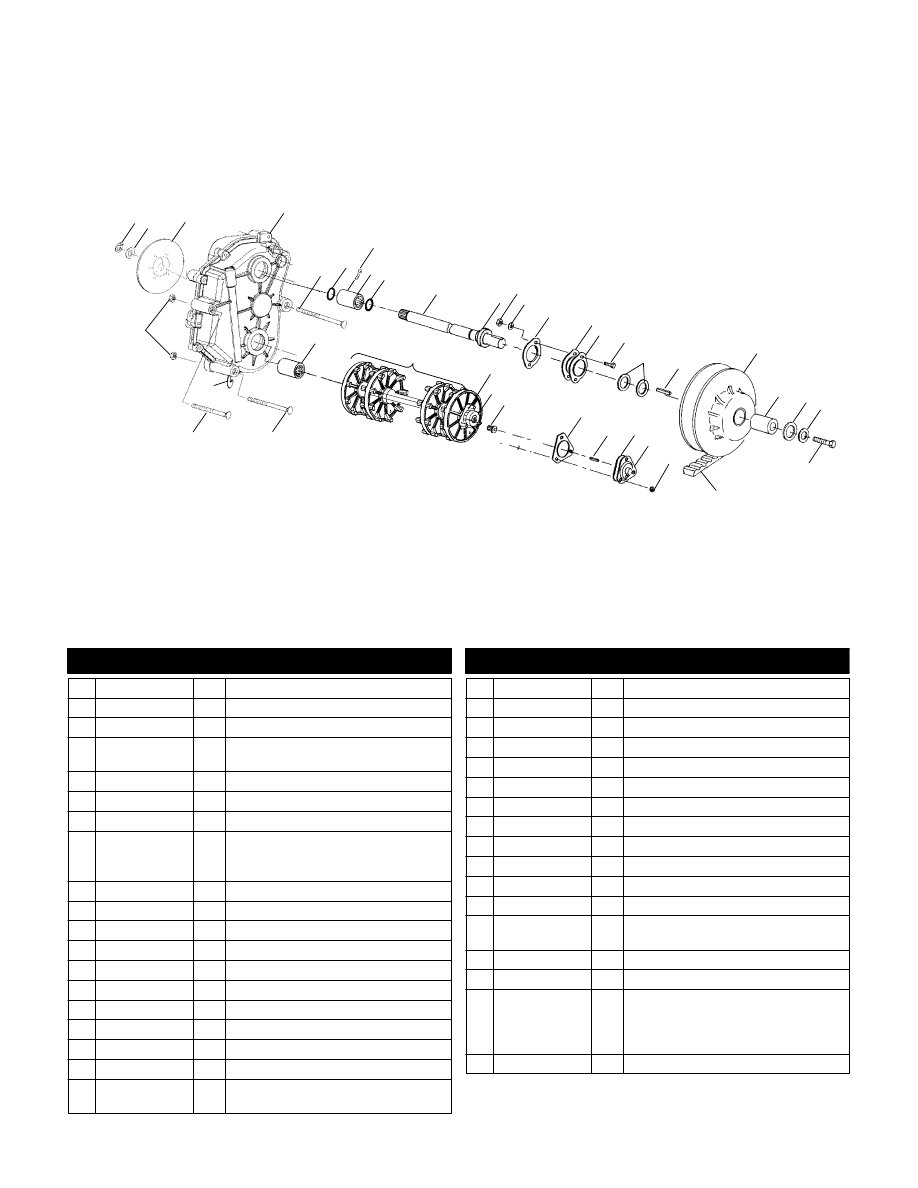

B11

DRIVESHAFT

WIDETRAK LX S03SU4BS

14

4

6

6

8

7

9

11

11

12

13

10

15 16

17

18

19

20 21

22

23

24

25

26

27

28

29

31

33

35

34

5

36

30

1 2

3

32

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7713401

1 Ring, Retaining

2 7555922

1 Bushing

3 1910217

1 Asm., Brake Disc

4 --------------

1 Asm., Gearcase

(See Gearcase Pg. B10 for Details)

5 7517291

1 Bolt, Carriage

6 5410630

3 O-Ring

7 7517446

1 Screw

8 1332219

7080437

1

1

Asm., Coupler w/Grease

(Incl. Fitting & Screw)

Fitting, Lubrication

9 1332256

1 Asm., Jackshaft (Incl. 10)

10 3514525

2 Bearing, Greaseable, 1 Inch

11 7542324

5 Nut, Nylok

12 7558402

2 Washer, Flat

13 5222393

1 Flangette, 2 Bolt

14 5830135

1 Gasket, Jackshaft, 2-Bolt

15 5222647

1 Flangette w/Grease Groove, 2-Bolt

16 7512377

2 Bolt, Carriage

17 7556509

4 Bushing, Machinery

18 7721132

1 Key

19 -------------

1 Asm., Driven Clutch

(See Driven Clutch Pg. B13, Ref. 14)

20 5431482

1 Spacer, Inlet Shaft

21 7555806

4 Washer, Flat

22 7571626

1 Washer, Spring

23 7515502

1 Screw

24 3211070

1 Belt, Drive

25 3280116

1 Adaptor w/Fitting, Drive

26 5830012

1 Gasket, Drive Adaptor

27 3280017

1 Key, Square, Speedometer

28 5243529

1 Flangette

29 3280019

1 Bushing, Speedometer, Metal

30 1012945

1 Asm., Flangette w/Screws

31 1590338

1 Asm., Drive Shaft (Incl.29-31)

32 1332260

7080437

1

1

Asm., Coupler w/Grease Zerk

Fitting, Lubrication

33 7517292

1 Bolt, Carriage

34 7515474

1 Bolt, Carriage

35 5210760

5210759

5210764

5211065

AR

AR

AR

AR

Shim, Chaincase (.080)

Shim, Chaincase (.063)

Shim, Chaincase (.020)

Shim, Chaincase (.010)

36 7542423

3 Nut, Flange

4/01
