Snowmobile Polaris WIDETRAK LX Model S03SU4BS (2003 year). Manual - part 5





B4

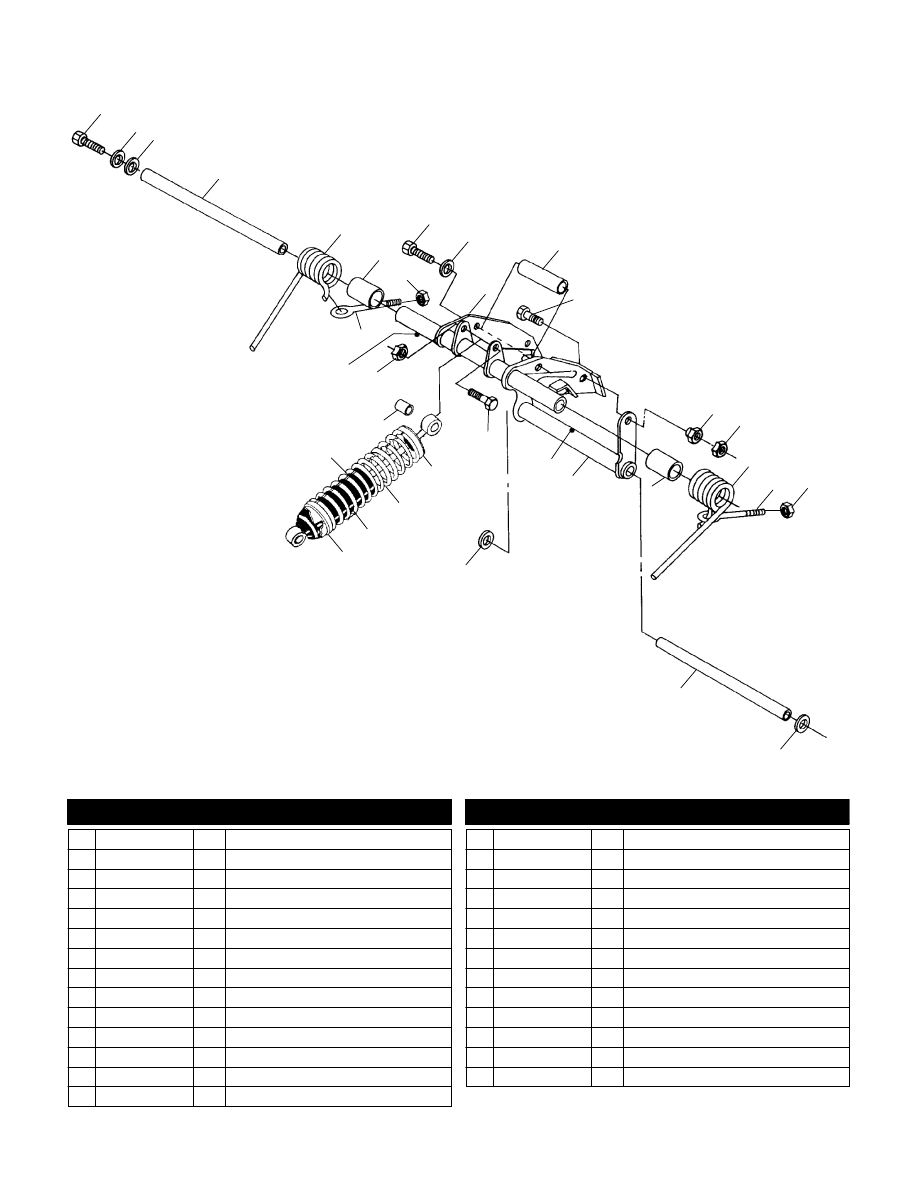

REAR TORQUE ARM

WIDETRAK LX S03SU4BS

4

5

6

15

27

9

11

12

13

14

18

20

26

24

6

15

10

16

16

7

7

21

22

23

17

25

1

2 3

2

19

19

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517435

2 Screw

2 7552603

4 Washer, Spring Lock

3 7555893

2 Washer, Flat

4 5020909

1 Shaft, Mounting

5 7041240-067

1 Spring, Suspension, Rear, RH

6 5521277

2 Spacer, Spring

7 7542402

2 Nut, FLEXLOC

8 7517247

2 Screw

9 1540761-067

1 Arm, Torque, Rear

10 5010305

1 Tube, Spacer, Rear Torque Arm

11 7515317

2 Bolt

12 7542326

2 Nut, Shoulder

13 7542302

2 Nut, Lock

14 7041239-067

1 Spring, Suspension, Rear, LH

15 7080221

2 Bolt, Eye

16 7555823

2 Washer, Flat

17 5132239

1 Shaft, Pivot

18 1540652-067

1 Arm, Pivot, Rear

19 7080424

2 Fitting, Lubrication

20 7512329

1 Bolt

21 5220225

1 Retainer, Spring

22 7041261-067

1 Spring, Compression

23 5431032

1 Sleeve, Spring Protector

24 5630334

1 Cam, Adjusting, Spring

25 7041738

1 Shock, Rear Track

26 5430537

1 Bushing

27 7542324

1 Nut, Nylok

4/01

B5

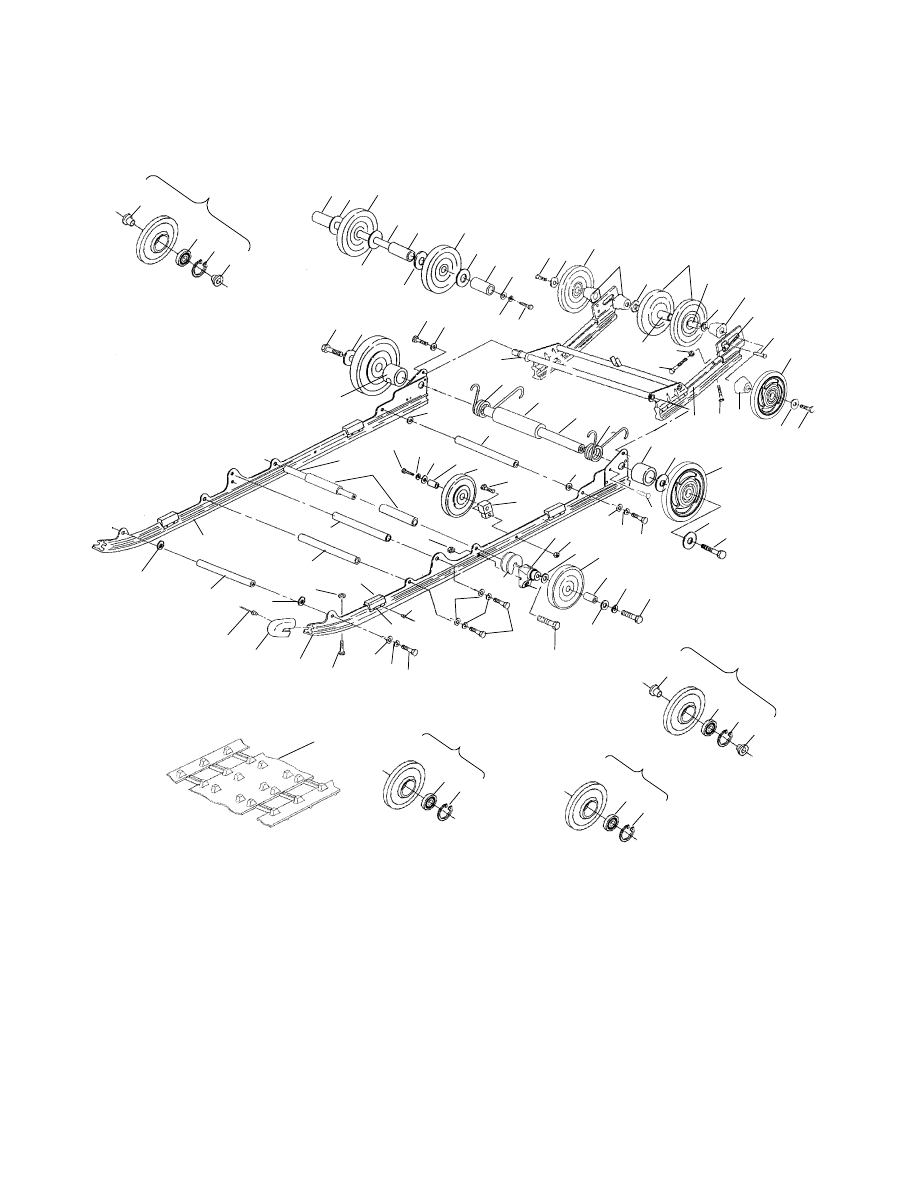

SUSPENSION

WIDETRAK LX S03SU4BS

33

31

30

5

5

6

6

1

1

7 8

13

14

15

17

18

19

26

21

14

13

15

22

67

66

68

25

23

10

13

23

13

29

34

35

31

40

41

42

43

44

45

46

47

48

51

53

54

52

30

55

56

57

58 59 60

36

40

61

62

63

64

65

62

15

16

16

28

28

9

9

9

9

37

4

3

37

36

1

6

6

2

2

12

49

49

49

10

10

10

27

27

9

14

17

39

39

38

38

3

4

50

50

32

24

11

28

10

27

50

50

20

B6

SUSPENSION

WIDETRAK LX S03SU4BS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1543021

4 Asm., Wheel, Carrier (Incl. 2,3,4)

2 5430723

4 Insert, Wheel

3 3514303

10 Bearing, Roller (1 per Wheel)

4 7718407

10 Ring, Retaining (1 per Wheel)

5 5333019-067

4 Spacer

6 7555726

8 Washer, Flat

7 5020836

2 Shaft, Mounting, Carrier

8 5333020-067

2 Spacer

9 7517731

4 Bolt

10 7552603

8 Washer, Spring Lock

11 7517435

2 Screw

12 7555893

2 Washer, Flat

13 7556130

4 Washer, Belle

14 1594083-312

2 Asm., Idler Wheel, Scrolled

15 5432535

4 Spacer, Idler

16 7555918

2 Bushing

17 1594087

2 Asm., Wheel

18 5020879

1 Shaft, Idler

19 5130530

2 Block, Idler Bolt Adjust

20 7621501

4 Rivet

21 7512225

2 Screw

22 1541133

5521452

1

1

Asm., Rail, Swing Arm, Riveted

(Incl. 19,20)

Hi-Fax, White

23 5330171-067

2 Spacer

24 7556301

2 Bushing

25 1590276-312

2 Asm., Idler Wheel, Scrolled

26 7621508

8 Rivet

27 7517247

6 Screw

28 7555806

8 Washer, Flat

29 5630399

2 Spacer, Bogie Wheel

30 7542439

4 Nut, Nylok

31 7555852

4 Washer, Flat

32 1590356-312

2 Asm., Wheel, Scroll

33 5333116

2 Spacer

34 7553101

2 Washer, Spring Lock

35 7512538

2 Bolt

36 1590357

4 Asm., Wheel w/Insert (Incl. 3,4,37)

37 5431531

12 Insert, Wheel (2 per Wheel)

38 7710444

2 Ring, Retaining

39 3514012

2 Bearing

40 7512404

4 Bolt

41 5431366

2 Roller, Spring

42 7621476

8 Rivet

43 5222629

8 Angle, Bumper Reinforcement

44 5411682

5241473

1

124

Track

Clip, Slide

45 7512227

2 Screw

46 1540751

5521452

1

1

Asm., Rail, LH (Incl. 43,47,54)

Hi-Fax, White

47 5430627

2 Cover, Rail Tip

48 7621435

2 Rivet

49 5132239

3 Shaft, Pivot

50 7555823

4 Washer, Flat

51 1540752

5521452

1

1

Asm., Rail, RH (Incl. 43,47,54)

Hi-Fax, White

52 5020720

1 Shaft, Spanner

53 7542122

6 Nut, Nylok

54 5810554

4 Bumper, Suspension

55 5333138

2 Spacer

56 5020651

1 Shaft, Rear Shock

57 7512659

2 Screw

58 7553201

2 Washer, Split Lock

59 7555804

4 Washer

60 5332786

2 Spacer

61 5130570

2 Bracket, Bogie Wheel

62 7041231-067

2 Spring, Extension, Rear

63 5020726

1 Shaft, Idler

64 5333014-067

1 Spacer

65 5020725

1 Shaft, Pivot Arm

66 7515459

2 Screw

67 7542404

2 Nut

68 5333523

1 Spacer, Idler

7/02

B7

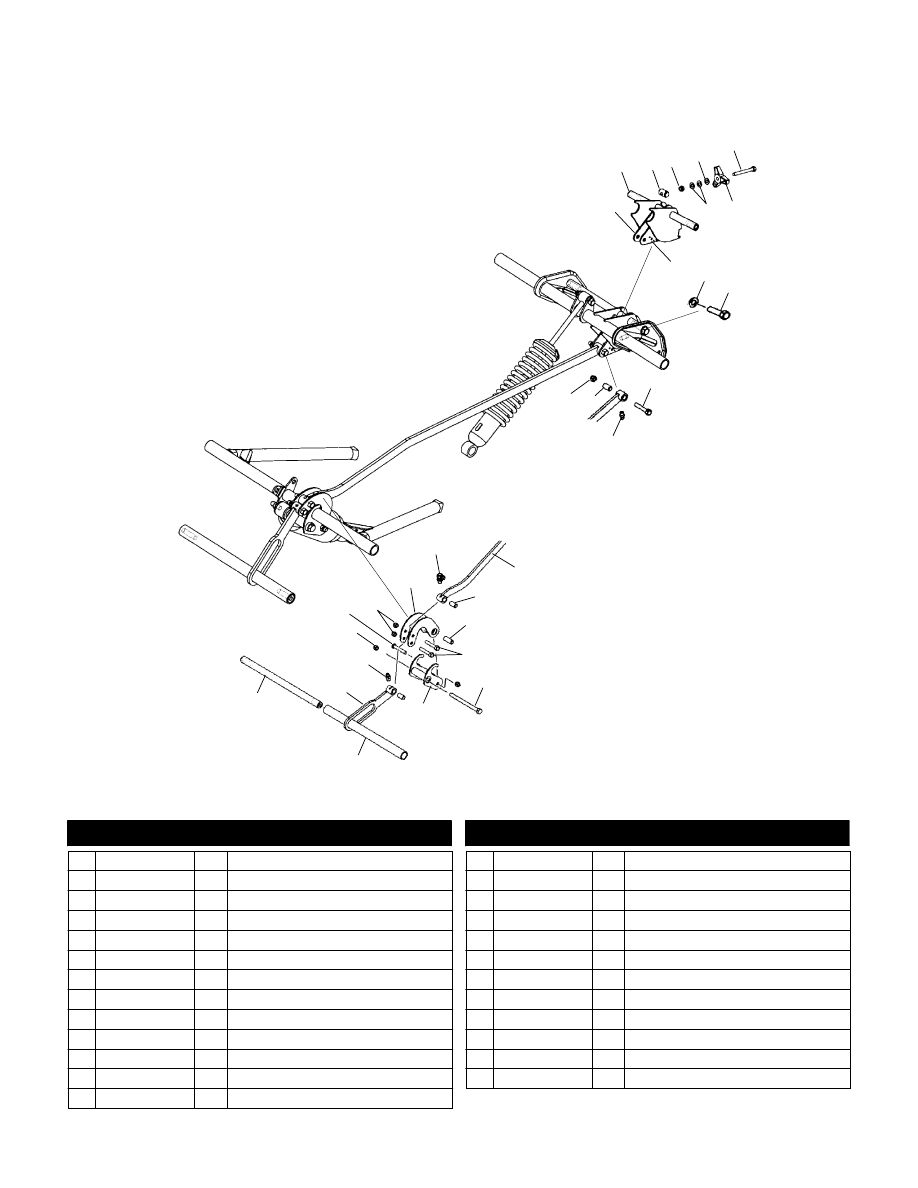

REAR SUSPENSION COUPLER

WIDETRAK LX S03SU4BS

2

24

18

21

15

13

20

19

3

7

6

11

23

12

4

22

16

14

8

10

17

1

9

25

4 13

14

12

4

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5244982

1 Arm, Adjustment, Inner, RH

2 1013387

1 Adjuster

3 5132761

1 Shaft, Adjuster

4 7542324

4 Nut, Nylok

5 7552901

1 Washer, Lock

6 7517877

1 Bolt

7 5630386-067

1 Knob, Backrest

8 7555770

2 Washer

9 5244981

1 Arm, Adjustment, Inner, LH

10 7552603

2 Washer, Spring Lock

11 7517247

2 Screw

12 7512329

3 Bolt

13 5132759

3 Bushing

14 7080433

3 Fitting, Lubrication

15 1013391

1 Bar, Coupler

16 5132760

1 Bushing

17 7517507

1 Bolt

18 1013587

1 Coupler, Outside

19 5433977

1 Sleeve, Pivot Shaft

20 5132742

1 Shaft, Pivot

21 1013390

1 Clevis

22 7542459

1 Nut, Flange Lock

23 7517876

1 Bolt

24 1013389

1 LInk, Coupler, Inside

25 7080510

1 Fitting, 90 Degree

4/01
