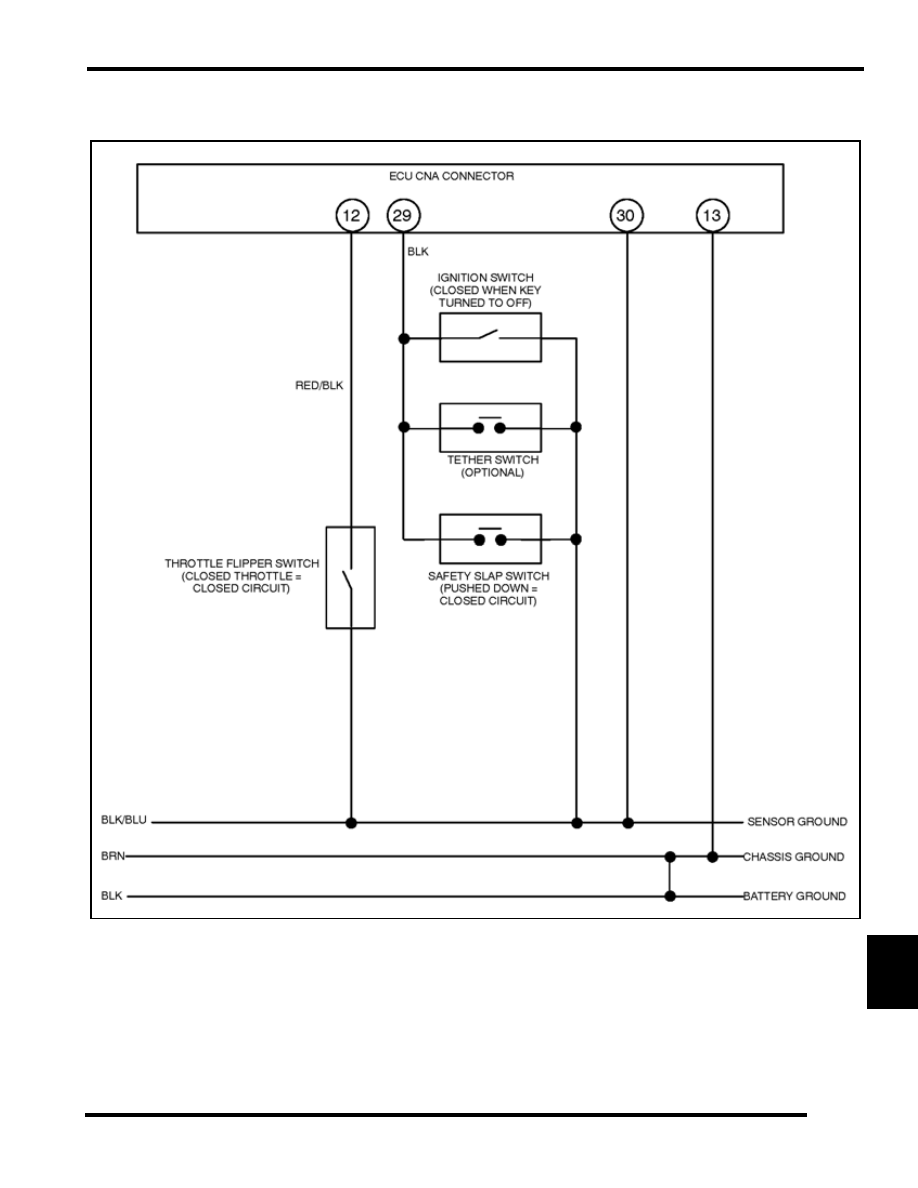

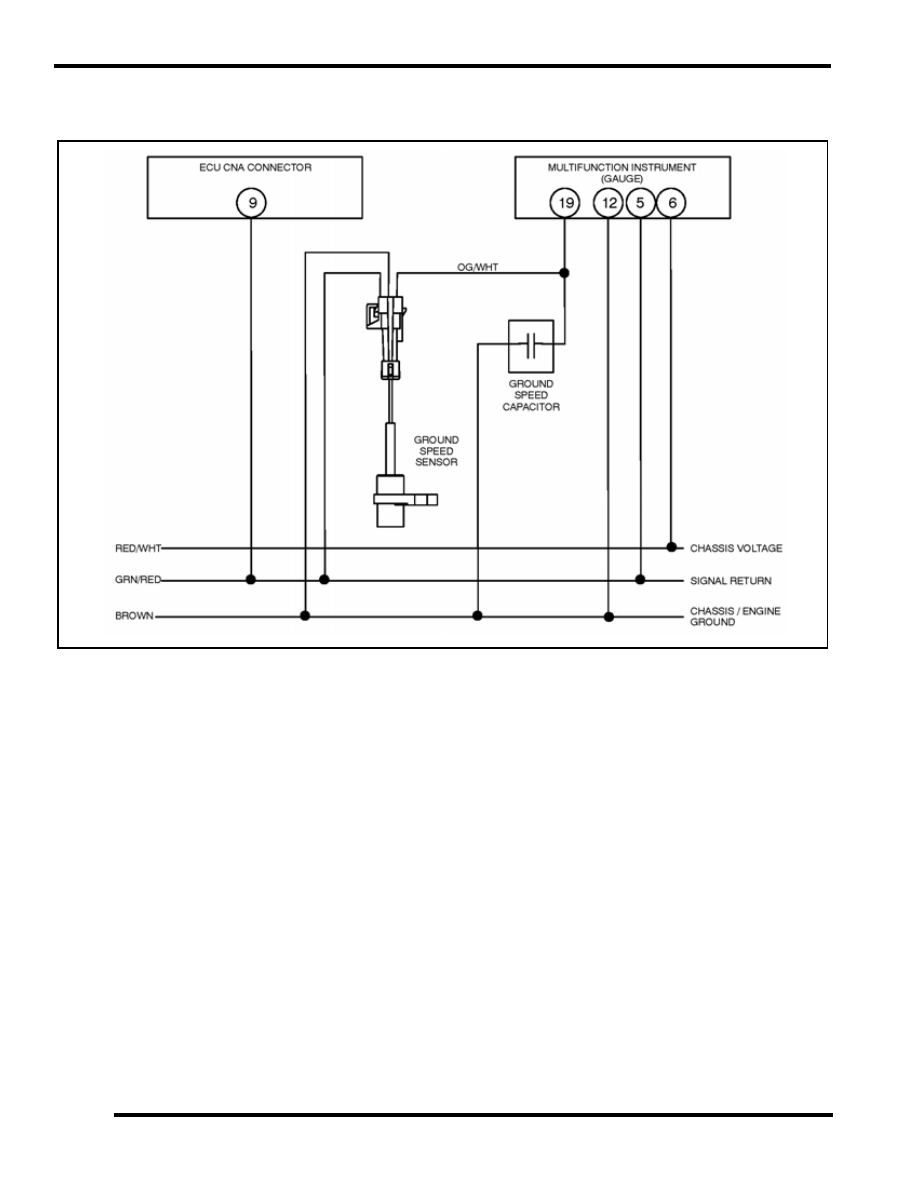

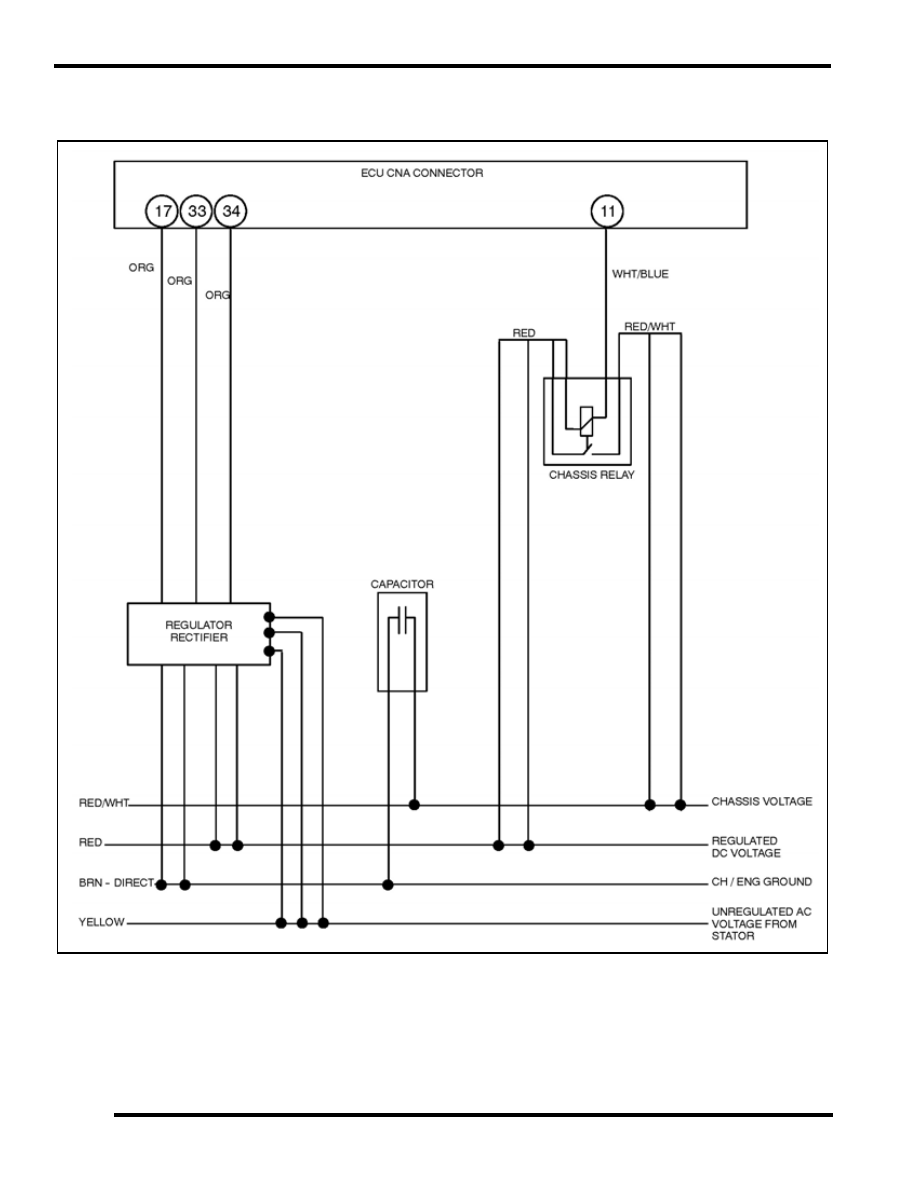

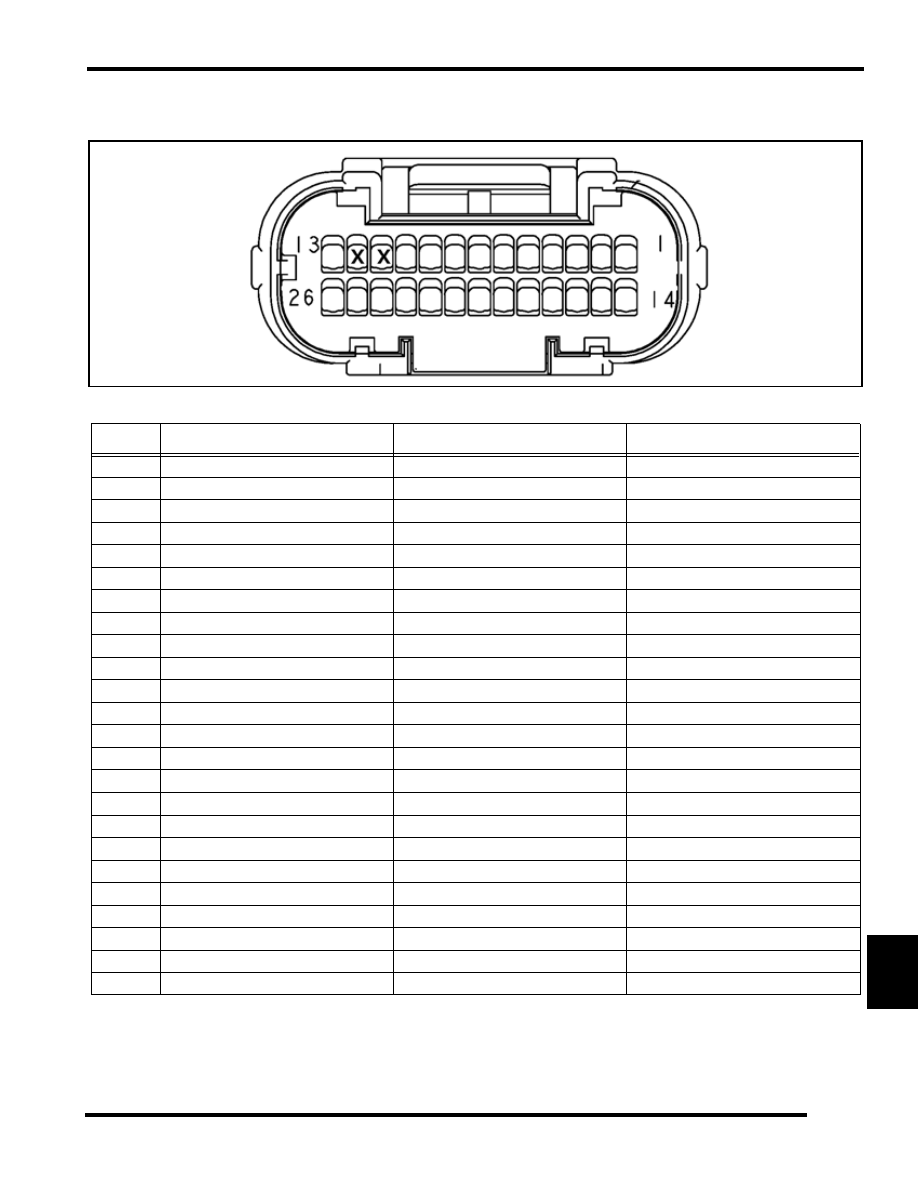

11.25 BATTERY & ELECTRICAL SYSTEMS 11 26 Pin CNB ECU Connector NOTE: Wire Entry View P IN
C OLOR G OES T O C ONNECTOR F UNCTION 1 ORANGE PTO IGNITION COIL COIL POWER 2 BLUE / YELLOW STATOR - FUEL INJECTOR COIL FUEL INJECTOR POWER COIL 3 BLUE / YELLOW STATOR - FUEL INJECTOR COIL FUEL INJECTOR POWER COIL 4 GREEN STATOR - CRANK POSITION SENSOR 5 TOOTH COIL SIGNAL 5 WHITE STATOR - CRANK POSITION SENSOR 2 TOOTH COIL SIGNAL 6 YELLOW MAG FULL LOAD INJECTOR INJECTOR CONTROL GROUND 7 YELLOW / WHITE MAG PART LOAD INJECTOR INJECTOR CONTROL GROUND 8 GREEN PTO FULL LOAD INJECTOR INJECTOR CONTROL GROUND 9 GREEN / WHITE PTO PART LOAD INJECTOR INJECTOR CONTROL GROUND 10 RED / WHITE TPS 5 VDC POWER SUPPLY 13 WHITE / YELLOW EV SOLENOID SOLENOID CONTROL GROUND 14 BROWN MAG IGNITION COIL / STATOR / STATOR GROUND 15 GREEN / RED STATOR - EXCITER COIL EXCITER COIL 16 GREEN / YELLOW STATOR - EXCITER COIL EXCITER COIL 17 WHITE / GREEN CRANK POSITION SENSOR 5 TOOTH COIL GROUND 18 WHITE / RED CRANK POSITION SENSOR 2 TOOTH COIL GROUND 19 BLACK / BLUE DETONATION SENSOR GROUND 20 PURPLE DETONATION SENSOR SENSOR SIGNAL 21 RED / BLUE MAG / PTO FULL LOAD INJECTOR INJECTOR POWER SUPPLY 22 RED / BLUE MAG / PTO PART LOAD INJECTOR INJECTOR POWER SUPPLY 23 AQUA TPS SENSOR SIGNAL RETURN 24 BLACK / BLUE COOLANT TEMP. SENSOR / TPS SENSOR GROUND 25 YELLOW COOLANT TEMP. SENSOR SENSOR SIGNAL RETURN 26 RED EV SOLENOID REGULATED VOLTAGE |
