53

Электронный датчик уровня топлива

mmo2 007 -009 -016_b

ПОЗАДИ ГЛУШИТЕЛЯ ВПУСКА

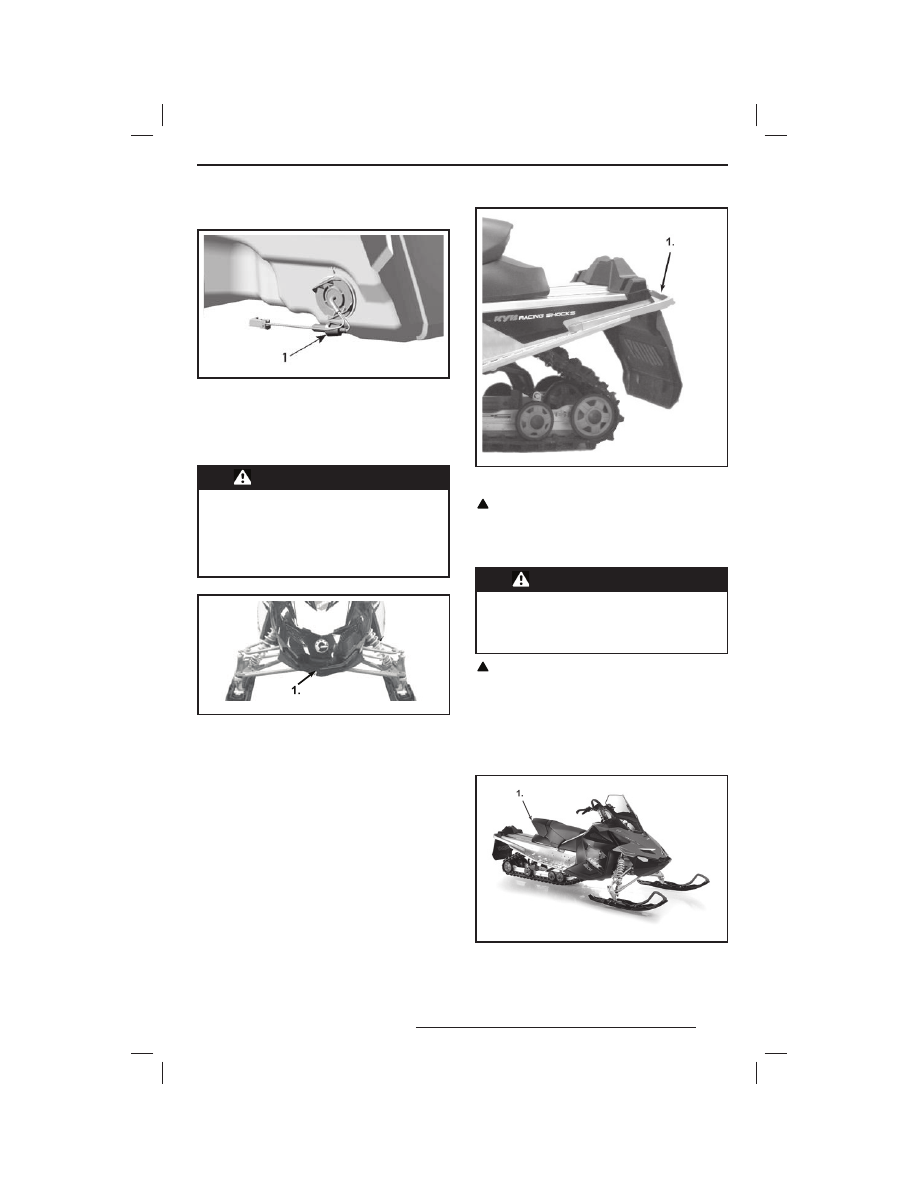

1. Расположение предохранителей

22) Рукоятка/бампер

Используйте рукоятку для подъёма перед-
ней части снегохода вручную.



ПРЕДОСТЕРЕЖЕНИЕ

Во избежание травм не пытайтесь

поднять тяжёлый снегоход в оди-

ночку.  Пользуйтесь  подъёмными

устройствами и приспособления-

ми или позовите кого-нибудь на по-

мощь.

mmo2 008 -003 -016_a

ПЕРЕДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

Rear

ЗАДНЯЯ ЧАСТЬ
1. Рукоятка/бампер

!

  ОСТОРОЖНО  Запрещается  ис-

пользовать  лыжи  для  буксировки

или подъёма снегохода.

23) Багажное отделение



ПРЕДОСТЕРЕЖЕНИЕ

Багажное отделение должно быть

надёжно  закрыто. Не  оставляйте

в багажном отделении острые, тя-

жёлые или хрупкие предметы.

!

 ОСТОРОЖНО Максимальная гру-

зоподъёмность  багажного  отделе-

ния — 1,8 кг. Груз должен быть рав-

номерно распределён.

Для доступа к багажному отделению оття-
ните защёлку немного вверх и затем назад,
чтобы разблокировать крышку.

St orage c ompartme nt

1. Багажное отделение

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

54

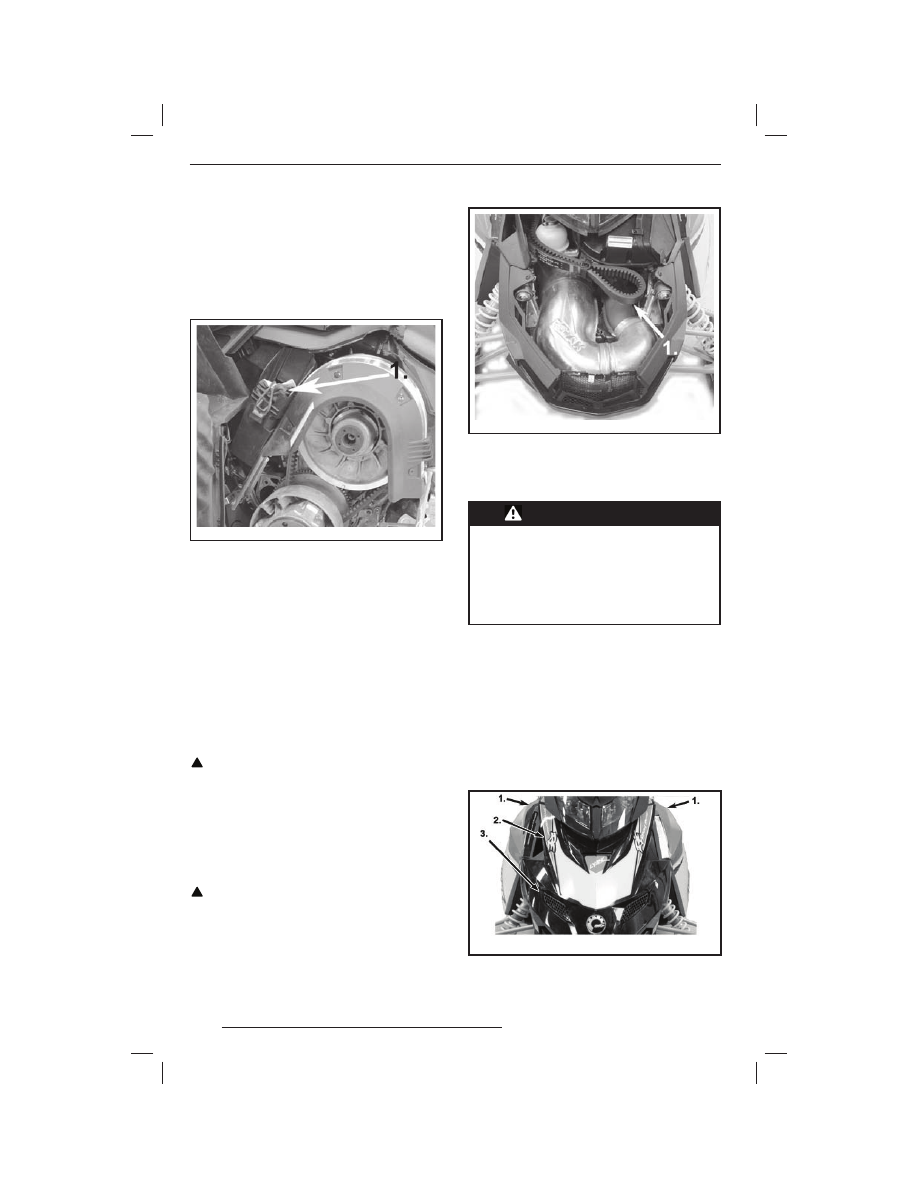

24) Возимый комплект ин-

струментов

Снегоход укомплектован инструментами, не-
обходимыми для проведения основных опе-
раций по техническому обслуживанию.
Сумка с инструментами закреплена на за-
щитном щитке шкива вариатора.

Tool kit

1. Комплект инструментов

25)

Место для хранения

свечей зажигания

В  комплекте  инструментов  предусмотре-
но место для хранения свечей зажигания.
В нем они сохраняются сухими и защище-
ны от ударов, которые могут нарушить ре-
гулировку зазора между электродами или
повредить свечи.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте искровой зазор (см. раз-
дел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ»).

!

 ОСТОРОЖНО Не пытайтесь регу-

лировать зазор свечи зажигания.

26) Держатель запасного

ремня вариатора

Запасной ремень можно хранить в специ-
альном держателе.
ПРИМЕЧАНИЕ: Запасной ремень вариато-
ра не входит в комплект поставки снегохода.

!

 ОСТОРОЖНО Во избежание по-

вреж дения ремня вариатора, уста-

новленного в держателе, убедитесь

в отсутствии его контакта с выпуск-

ной трубой.

Spar e drive belt

ВЕРНАЯ УСТАНОВКА
1.  Убедитесь в отсутствии контакта с вы-

пускной трубой

27) Щитки и кожухи



ПРЕДОСТЕРЕЖЕНИЕ

Пуск и работа двигателя с ненадёжно

установленным/закреплённым кожу-

хом ремня вариатора, с открытым или

снятым кожухом тормозного диска,

снятым или открытым капотом, сня-

тыми или открытыми боковыми па-

нелями категорически запрещается.

Некоторые узлы снегохода ограждены щит-
ками и кожухами. Эти защитные устройства
нужны для того, чтобы предотвратить захват
одежды водителя или пассажира движущи-
мися деталями механизмов и оберечь води-
теля или пассажира от случайного прикосно-
вения к сильно нагретым деталям двигате-
ля. Все щитки и кожухи должны всегда сто-
ять на своём месте. Не регулируйте движу-
щиеся детали снегохода при работающем
двигателе.

mmo2 008 -003 -015_b

ТИПОВОЙ ВАРИАНТ
1. Боковые панели
2. Верхний передний капот
3. Нижний передний капот

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

55

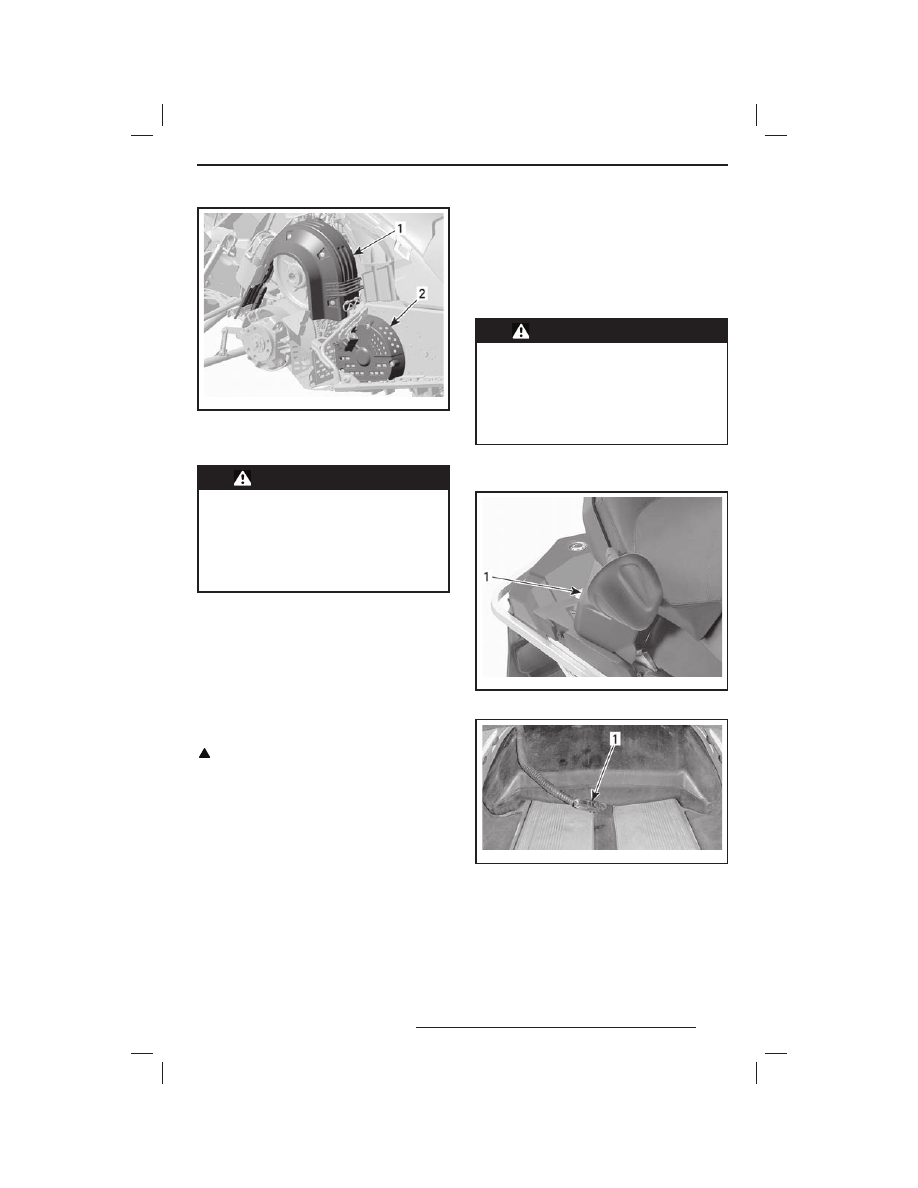

mmo2 008 -003 -062_a

1. Кожух ремня вариатора
2. Кожух тормозного диска

28) Гусеница



ПРЕДОСТЕРЕЖЕНИЕ

НЕ УСТАНАВЛИВАЙТЕ шипы на не-

рекомендованный  д ля  ошипов-

ки  тип  гусениц.  Установка  шипов

на нерекомендованный тип гусени-

цы увеличивает опасность её раз-

рыва, что может привести к серьёз-

ным травмам или гибели.

Перед установкой шипов проконсультируй-
тесь у официального дилера LYNX.
Компания BRP не рекомендует двигаться
длительное время с высокой скоростью
на  снегоходах,  оснащённых  гусеницами
с увеличенными грунтозацепами, по трас-
се, уплотнённому снегу или льду.
В случае необходимости такого движения
снизьте скорость и постарайтесь сократить
протяжённость такого участка.

!

  ОСТОРОЖНО  При  дви жении

на снегоходе, оборудованном гусе-

ницей с высоким профилем грунто-

з а це п о в,  н а  в ы с о к о й  с к о р о с т и

по трассе, уплотнённому снегу или

льду грунтозацепы гусеницы испы-

тывают повышенную нагрузку, кото-

рая ведёт к их нагреву. Во избежа-

ние  ухудшения  свойств  г усеницы

или её разрушения снизьте скорость

и  постарайтесь  сократить  пробег

по таким поверхностям.

Инструкции по уходу за гусеницей содер-
жатся в параграфах «СОСТОЯНИЕ ГУСЕ-
НИЦЫ» и «НАТЯЖЕНИЕ И ЦЕНТРОВКА ГУ-
СЕНИЦЫ» раздела «ТЕХНИЧЕСКОЕ ОБСЛУ-
ЖИВАНИЕ».

29) Сиденье 1+1

ТОЛЬКО ДЛЯ МОДЕЛЕЙ XTRIM

®

 (ОПЦИЯ)



ПРЕДОСТЕРЕЖЕНИЕ

Сидя на снегоходе пассажир дол-

жен иметь возможность опирать-

ся ногами на подножки и держать-

ся руками за поручни. Соблюдение

этих требований позволяет предот-

вратить возможное падение пасса-

жира со снегохода.

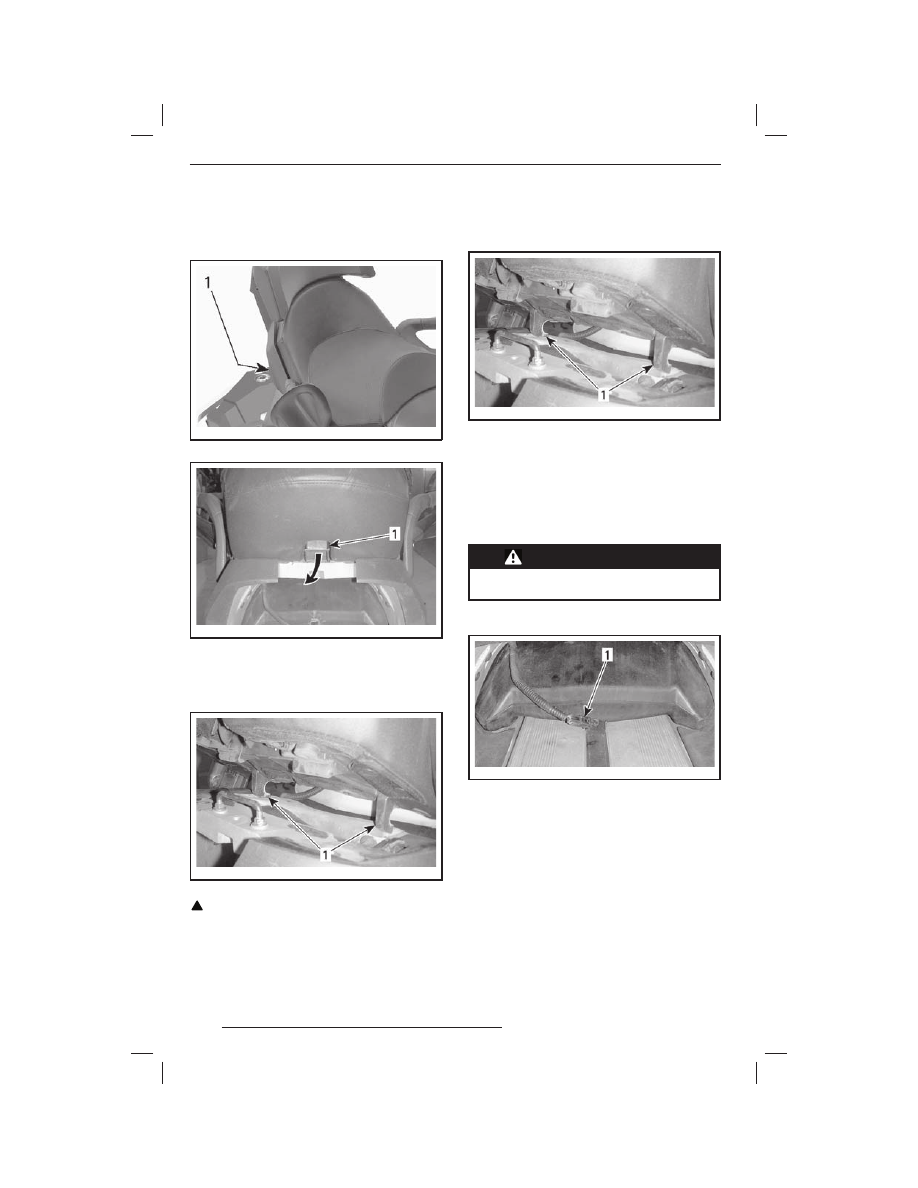

Снятие сиденья 1+1

Отсоедините разъем сиденья 1+1.

mmo2 008 -003 -029_a

1. Расположение разъёма

mmo2 008 -003 -028_a

1. Разъем

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

56

Надавите на защёлку сиденья и удерживай-
те её, одновременно осторожно поднимая
заднюю часть сиденья.

mmo2 008 -003 -026_a

1. Расположение защёлки

mmo2 008 -003 -025_a

1. Защёлка сиденья

Поднимайте сиденье, пока не высвободит-
ся передний держатель, за тем можно снять
сиденье.

mmo2 008 -003 -027_a

1. Держатель

!

 ОСТОРОЖНО Преж де, чем сни-

мать сиденье, убедитесь, что разъ-

ём отсоединён.

Установка сиденья 1+1

Вставьте держатель сиденья в пазы корпуса.

mmo2 008 -003 -027_a

1. Держатель

После того как сиденье займёт своё поло-
жение, осторожно нажмите на него вниз для
срабатывания защёлки.
ПРИМЕЧАНИЕ: Должен быть слышен ха-
рактерный щелчок. Проверьте ещё раз на-
дёжность фиксации сиденья защёлкой, по-
тянув за него.



ПРЕДОСТЕРЕЖЕНИЕ

Перед каждой поездкой проверяй-

те надёжность крепления сиденья.

Подсоедините разъем сиденья 1+1.

mmo2 008 -003 -028_a

1. Разъем

30) Выключатель обогрева

рукояток пассажира

ТОЛЬКО ДЛЯ XTRIM

®

 RE-X (ОПЦИЯ)

С помощью 3-позиционного переключате-
ля можно выбрать комфортную температу-
ру для рук пассажира.
