Снегоход Lynx Xtrim RE 800 Power TEK. Руководство - часть 11

6) Кнопка выбора режимов

индикации MODE (M) (за

исключением моделей

с двигателем 550/593 SS)

ТОЛЬКО МНОГОФУНКЦИОНАЛЬНЫЙ
АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОН-
НЫЙ ЦЕНТР
Кнопка предназначена для выбора режима
индикации дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться
кнопкой MODE (M) на многофункциональ-
ном переключателе, которая имеет анало-
гичное назначение.

7) Кнопка настройки дис-

плея SET (S) (за исключе-

нием моделей с двигате-

лем 550/593 SS)

Кнопка предназначена для настройки пара-
метров, отображаемых на многофункцио-
нальном дисплее, и обнуления показаний.
ПРИМЕЧАНИЕ: Можно также пользовать-
ся кнопкой SET (S) на многофункциональ-
ном переключателе, которая имеет анало-
гичное назначение.

8) Рычаг дроссельной за-

слонки

Рычаг приводится в действие большим паль-
цем. Нажатие на рычаг дроссельной заслон-
ки приводит к увеличению оборотов двига-
теля и включению вариатора трансмиссии.
При полном отпускании рычага дроссельной
заслонки двигатель автоматически перехо-
дит в режим холостого хода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-

те работу рычага дроссельной за-

слонки. При отпускании рычаг дол-

жен самостоятельно возвращаться

в исходное положение. Эксплуата-

ция снегохода с неисправным ме-

ханизмом привода дросселя кате-

горически запрещена.

9) Рычаг тормоза

Нажатие на рычаг включает тормозной меха-
низм. При отпускании рычаг автоматически
возвращается в исходное положение. Эф-
фективность торможения зависит от прило-
женного к рычагу усилия, а также от характе-
ра местности и снежного покрова.

10) Рычаг стояночного тор-

моза

Стояночный тормоз обязательно должен ис-
пользоваться во время стоянки снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-

тесь, что стояночный тормоз от-

ключён. При движении снегохода

и длительном нажатии на рычаг

тормоза возможно повреж дение

тормозной системы, потеря тор-

мозного эффекта и/или возгора-

ние снегохода.

Включение стояночного тормоза

Нажмите на рычаг тормоза и, удерживая его,
пальцем отведите блокировочный рычажок.
Когда тормозной рычаг блокирован в проме-
жуточном положении (примерно на полови-
не полного хода), стояночный тормоз пол-
ностью включён.

ОСТОРОЖНО Эффективность сто-

яночного тормоза зависит от износа

тормозных накладок. Убедитесь, что

включённый стояночный тормоз надёж-

но удерживает снегоход.

ПРИМЕЧАНИЕ: Блокировочный рычажок мо-
жет быть зафиксирован в двух положениях.

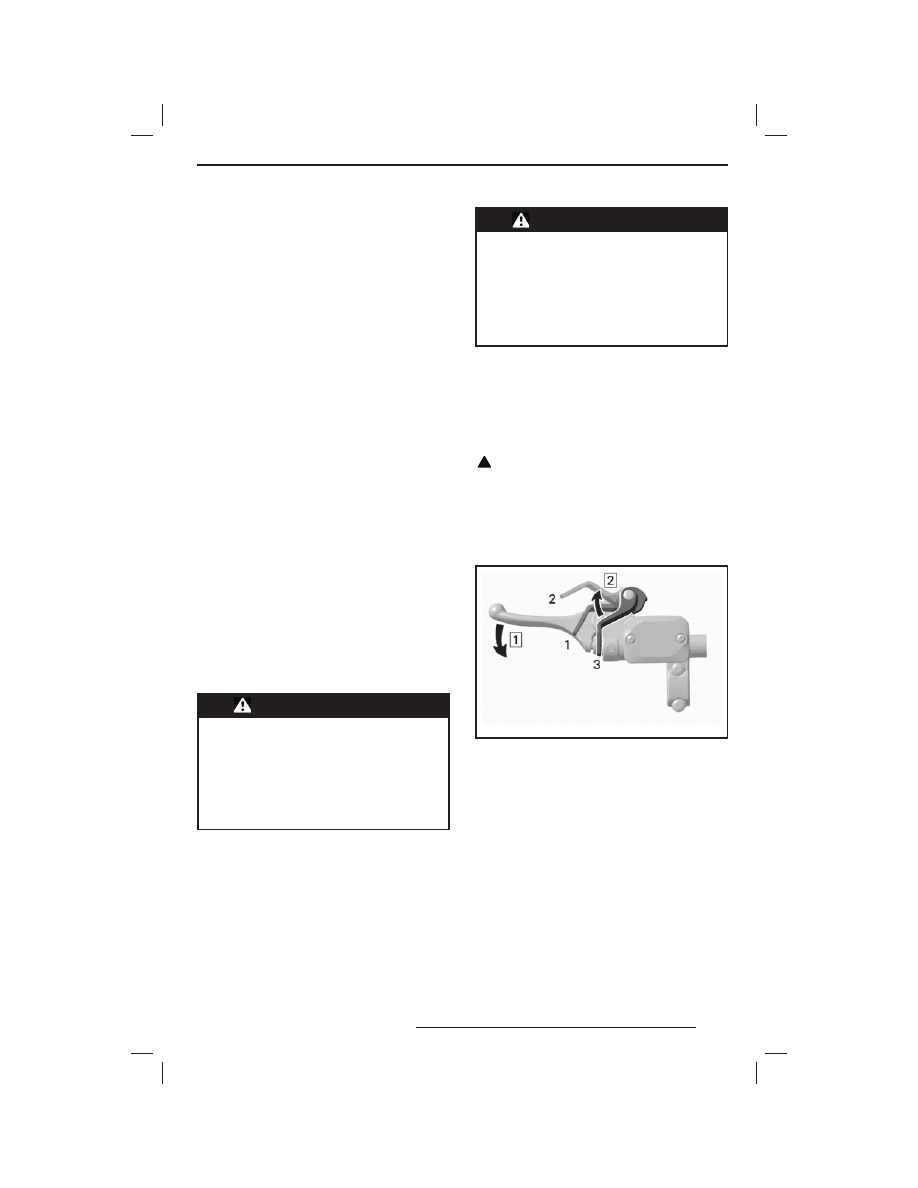

mmo2 007 -009 -037_a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Сдвиньте блокировочный рычажок
1. Положение 1
2. Положение 2
3. Стояночный тормоз отключён

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокировочный
рычажок автоматически возвращается в ис-
ходное положение. Перед началом движе-
ния не забывайте полностью отключить сто-
яночный тормоз.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

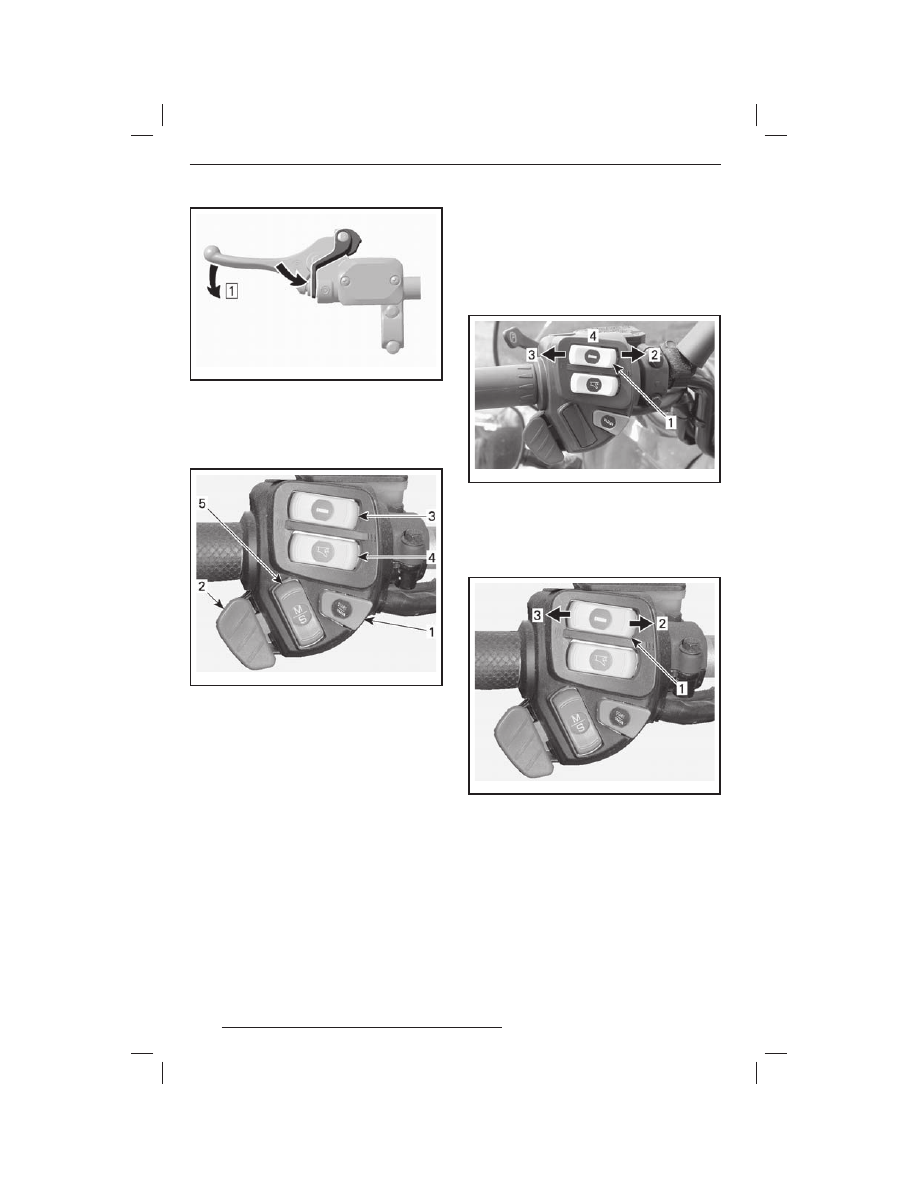

mmo2 007 -009 -037_b

ТИПОВОЙ ВАРИАНТ — ВЫКЛЮЧЕНИЕ СТОЯ-
НОЧНОГО ТОРМОЗА
Шаг 1: Нажмите рычаг тормоза

11) Многофункциональный

переключатель

mmo2 008 -003 -009_a

ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса

(RER)

2. Переключатель света фар
3. Выключатель обогрева рукояток руля
4. Выключатель обогрева рычага дроссельной

заслонки

5. Кнопка Mode/Set

Кнопка включения электронного ре-

верса (RER™)

Чтобы включить электронный реверс (ре-
жим движения задним ходом), нажмите кноп-
ку. Процедура включения описана в разде-
ле «ВКЛЮЧЕНИЕ РЕЖИМА ДВИЖЕНИЯ
ЗАДНИМ ХОДОМ» настоящего «РУКОВОД-
СТВА ПО ЭКСПЛУАТАЦИИ».

Переключатель света фар

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО све-
та фары нажмите переключатель. При запу-
ске двигателя приборы освещения включа-
ются автоматически.

Выключатель обогрева рукояток руля

Выключатель предназначен для включения/
выключения обогрева рукояток руля. Выбе-
рите наиболее комфортную для Вас степень
обогрева.

ТОЛЬКО МОДЕЛИ RAVE 550/600

mmo2 007 -003 -003_b

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее
4. Обогрев выключен

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X

mmo2 008 -003 -009_c

1. Выключатель обогрева рукояток руля
2. Теплее
3. Холоднее

На указанных выше моделях индикация сте-
пени обогрева рукояток выводится на мно-
гофункциональный дисплей.
Отсутствие столбцов на индикаторе степе-
ни обогрева означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

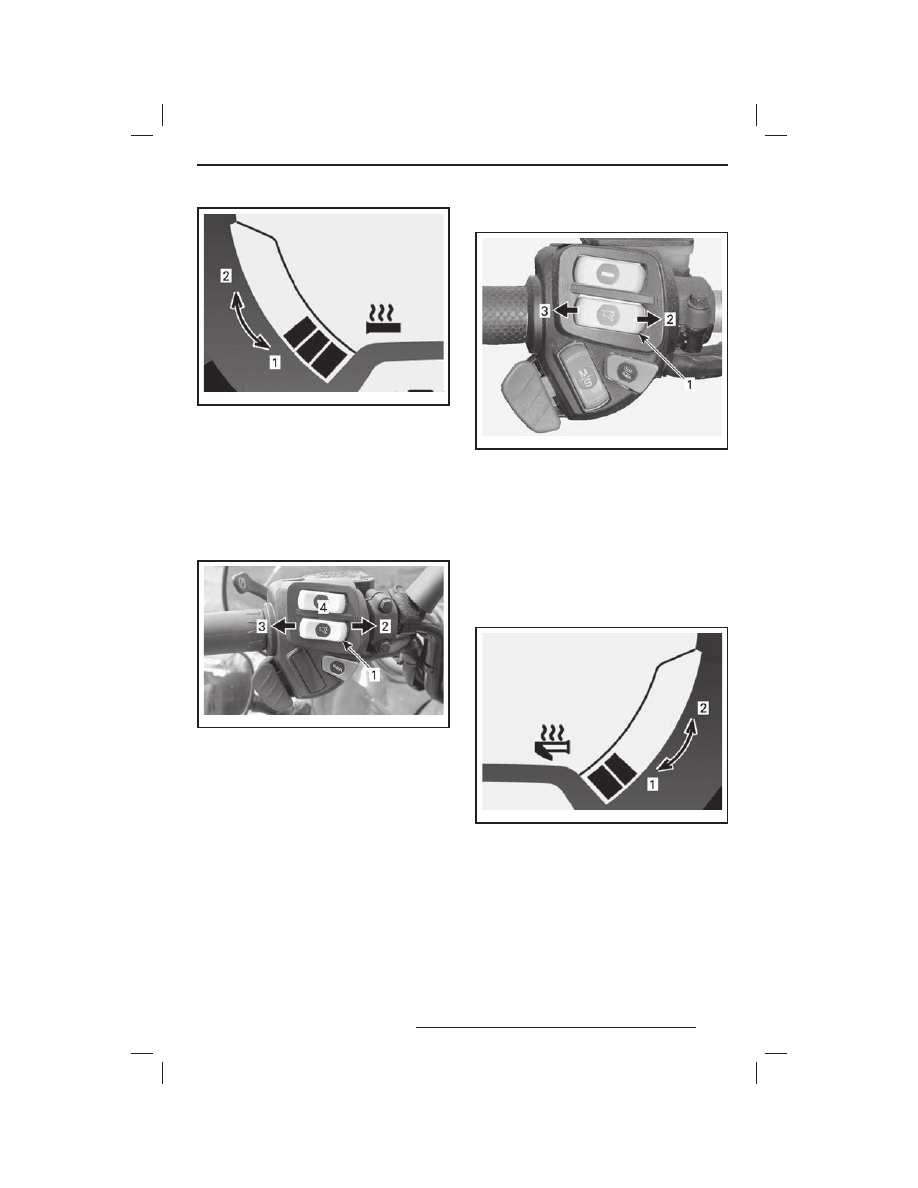

mmo2 007 -009 -043_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

Выключатель обогрева рычага

дроссельной заслонки

Выберите степень обогрева рычага, обеспе-
чивающую комфортную температуру для
большого пальца Вашей руки.
ТОЛЬКО ДЛЯ RAVE 550/600

mmo2 007 -003 -003_c

ТИПОВОЙ ВАРИАНТ
1. Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее
4. Обогрев выключен

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X

mmo2 008 -003 -009_d

1. Выключатель обогрева рычага дроссельной

заслонки

2. Теплее
3. Холоднее

Отсутствие столбцов на индикаторе степе-
ни обогрева рычага дроссельной заслонки
означает, что обогрев выключен.
ПРИМЕЧАНИЕ: Индикатор появляется
на дисплее при нажатии на выключатель
обогрева рычага дроссельной заслонки. По-
сле отпускания выключателя дисплей вер-
нётся к показаниям уровня топлива.

mmo2 007 -009 -044_b

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ — ИН-
ДИКАТОР СТЕПЕНИ ОБОГРЕВА
1. Холоднее
2. Теплее

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Кнопка Mode/Set (Режим/Установка)

(за исключением моделей с двига-

телем 550)

ВСЕ ОСТАЛЬНЫЕ МОДЕЛИ RE-X
Этой кнопкой можно пользоваться вместо
двух кнопок сверху на аналого-цифровом ин-
формационном центре для облегчения его
настройки.
– При нажатии вверх она имеет те же функ-

ции, что и кнопка MODE (M).

– При нажатии вниз она имеет те же функ-

ции, что и кнопка SET (S).

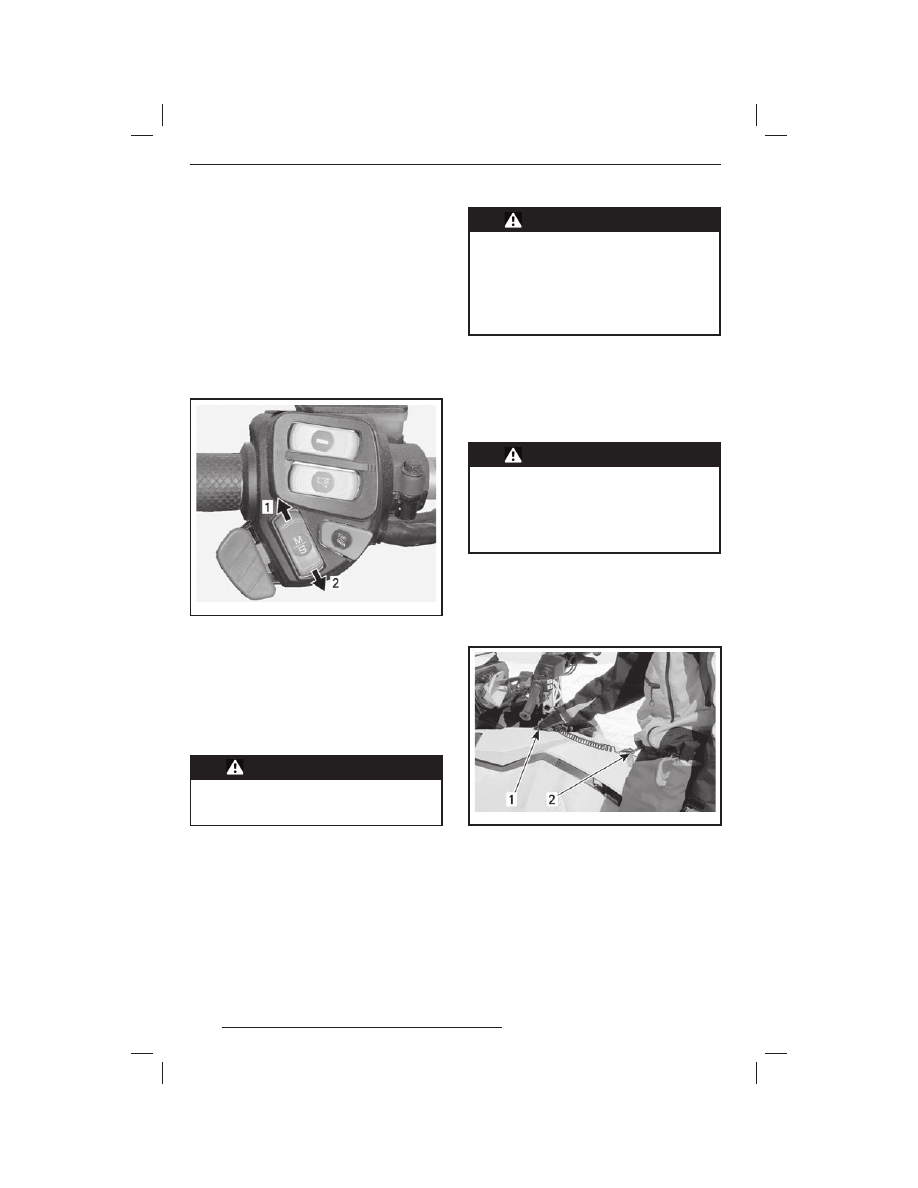

mmo2 008 -003 -009_b

МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
1. Функция MODE (РЕЖИМ)
2. Функция SET (УСТАНОВКА)

12) Руль

Руль служит для изменения направления
движения снегохода. При повороте руля вле-
во или вправо лыжи поворачиваются соот-
ветственно влево или вправо, меняя направ-
ление движения снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении за-

дним ходом может привести к поте-

ре контроля над снегоходом.

13) Специальный захват

на руле

ТОЛЬКО ДЛЯ МОДЕЛИ XTRIM
Захват предназначен для того, чтобы води-
тель держался за него во время движения
вдоль склона.

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать специ-

альный захват на руле для букси-

ровки, подъёма снегохода и дру-

гих целей, кроме временного ис-

пользования во время преодоле-

ния ск лона. При этом одна рука

всегда должна держаться за руль.

14) Выключатель со шнуром

безопасности

Общие сведения

Выключатель со шнуром безопасности (си-
стема DESS) останавливает двигатель, если
водитель случайно падает со снегохода.

ПРЕДОСТЕРЕЖЕНИЕ

Чтобы предотвратить случайный

пуск двигателя, угон или несанкци-

онированное использование снего-

хода детьми или посторонними ли-

цами, не оставляйте шнур безопас-

ности на снегоходе.

Использование

Перед пуском двигателя установите ключ
DESS на контактное устройство и закрепи-
те свободный конец шнура безопасности
на одежде.

mmo2 008 -003 -012_a

ТИПОВОЙ ВАРИАНТ
1. Установите ключ DESS на контактное

устройство

2. Закрепите свободный конец шнура безопас-

ности на одежде

Для экстренной остановки двигателя сдёр-
ните ключ DESS (колпачок шнура безопас-
ности) с контактного устройства.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
