CHASSIS

12.3

900 RMK HOOD

DANGER

Exhaust system temperatures can exceed 900_ F (500_ C). Serious burns may occur if this inspection
is performed without allowing adequate time for the exhaust system to cool.
Never perform this procedure with the engine running.

1. Unplug the hood wiring harness connections.
2. Remove the hood retention cables (A) from hood.
3. Remove the two hinge bolts (B).
4. Remove the hood.

FUSION FRONT BUMPER REMOVAL/INSTALLATION

1. Open front Nosepan flap and remove the four (4) bumper screws.
2. Remove the center bumper nylock nut and bolt.
3. Remove bumper.
Installation is the reverse order

FUSION HEADLIGHT REMOVAL/INSTALLATION

1. Disconnect all the headlight connections.
2. Remove the headlight adjuster guide.
3. Remove the headlight screws that hold the headlight assembly on.
4. Remove the headlight.
Installation is the reverse order

FUSION MFD REMOVAL/INSTALLATION

1. Remove the intake from the under side of the hood (C).
2. Disconnect the MFD harness from the gauge.
3. Remove the MFD screws (D).
4. Remove the MFD (E).
Installation is the reverse order of removal.

CHASSIS

12.4

SEAT / FUEL TANK

Use Special Tool
PS--47152

A

B

E

F

G

H

A

C

D

CHASSIS

12.5

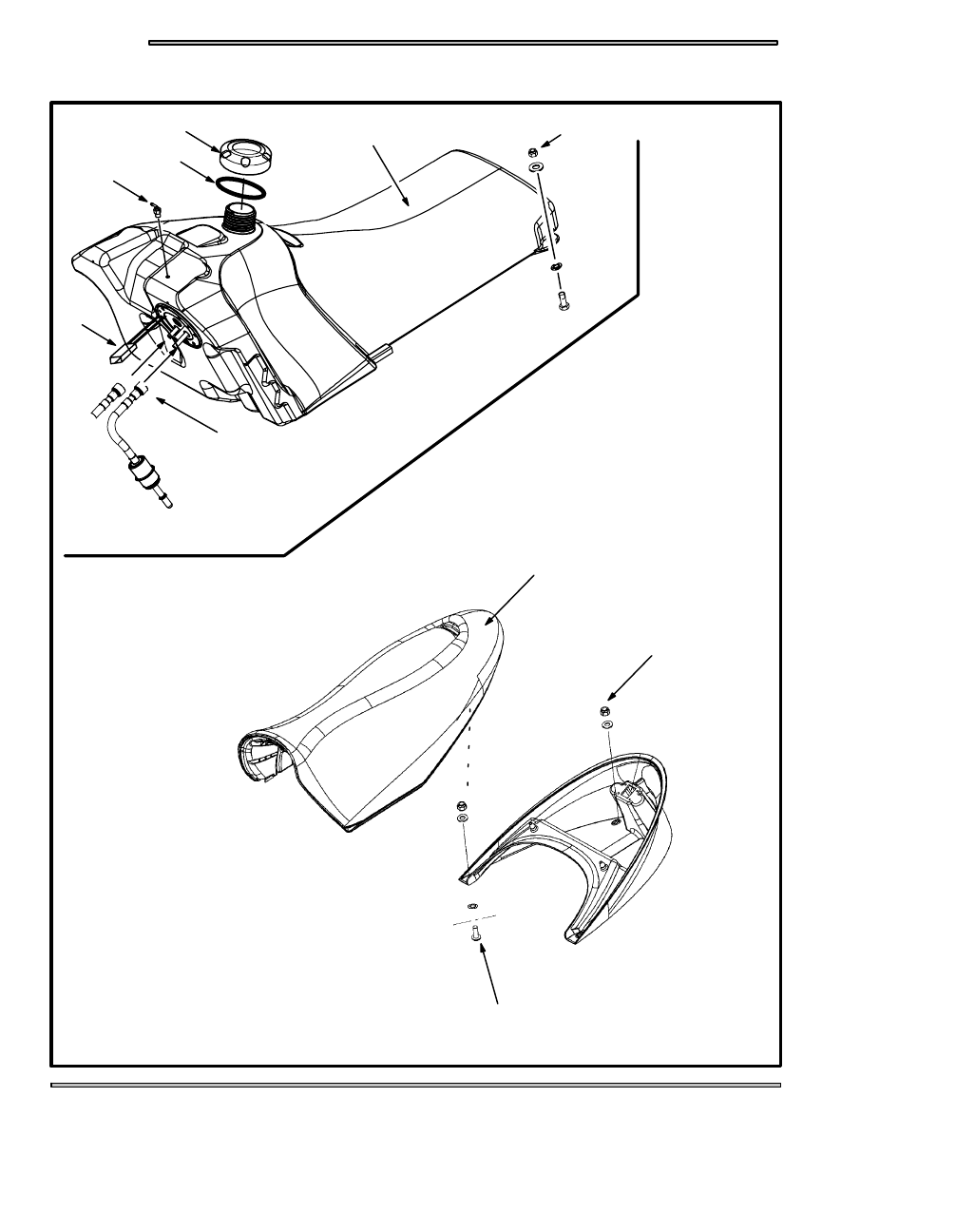

SEAT / FUEL TANK REMOVAL

1. Drain fuel from the fuel tank.
2. Using the fuel pressure bleeding tool release the pressure in the fuel rail. See page 4.22.
3. Remove the RMK seat (B).
4. Remove the two bolts (A) that hold the seat base on the tunnel.
5. Remove the two 7/16” nylock nuts (C) that hold the fuel tank (D) in place.
6. Remove the fuel tank filler cap (E) and collar (F).
7. Remove the console see page 12.6.
8. Carefully lift the rear of the fuel tank and slide the fuel tank back so that you can reach the fuel lines from the fuel sender with

the fuel line disconnection tool PN PS--47152.

9. Remove the fuel line clips.
10. Apply the diosconnection tool to the fuel line so that the shoulders of the tool are inserted into the connection.
11. Press the tool into the fuel line connections and pull the connections away from the fuel sender.
12. Disconnect the fuel sender power supply connection (G).
13. Disconnect the fuel tank vent line (H) from the top of the tank.
14. Remove the fuel tank.

CHASSIS

12.6

FUSION CONSOLE

A

B

C

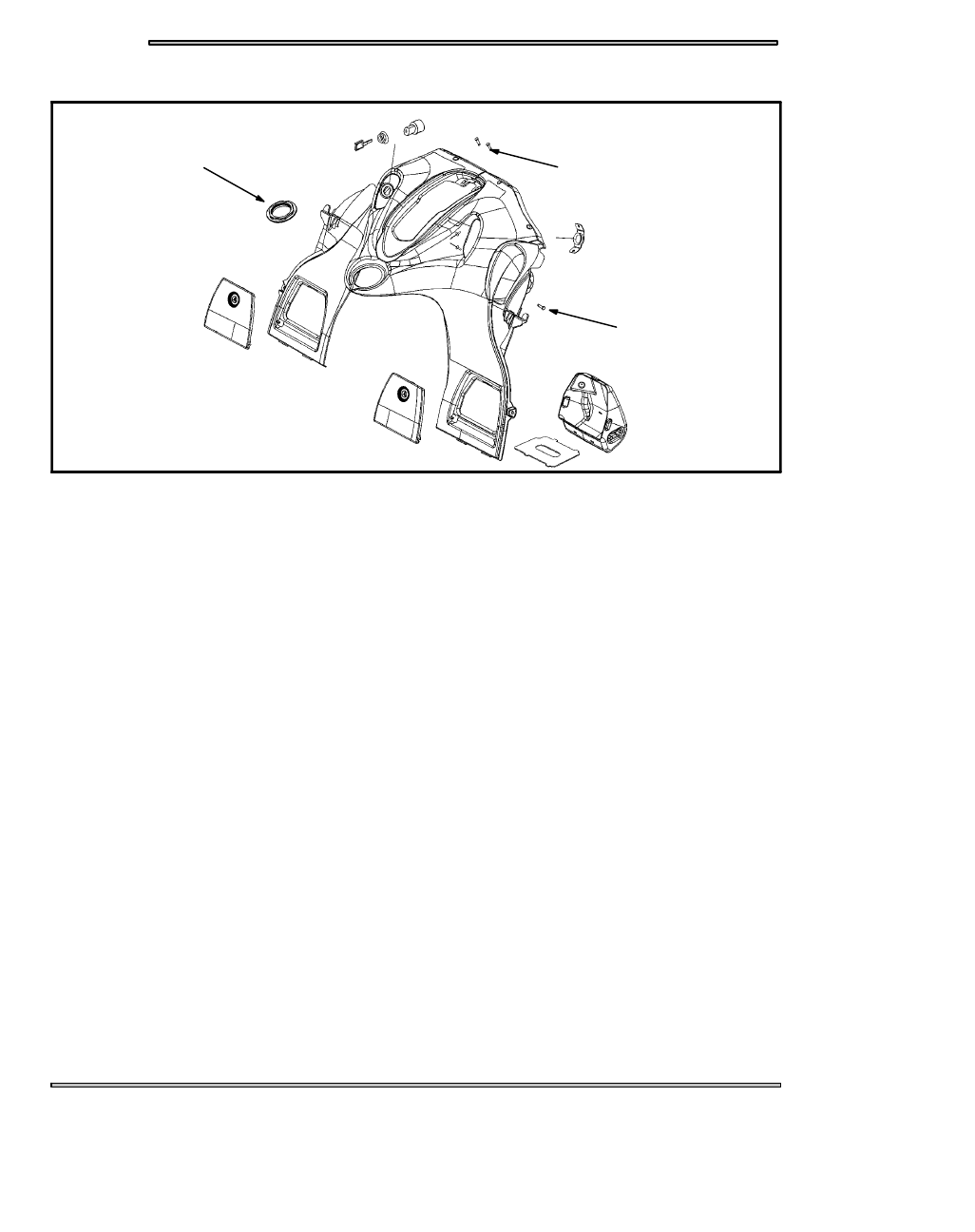

IQ CONSOLE REMOVAL

1. Place the adjustable steering in the center.
2. Remove the top cover and remove the two T25 Torx screws (A).
3. Remove filler cap and the threaded filler retainer (B).
4. Remove the two T25 Torx screws on each side of the shroud (C)
5. You can set the console aside with the starter rope still installed or you can carefully un--tie the knot in the recoil handle and

route it through the chassis, then secure a knot and let the rope rest on the recoil housing.
