REAR SUSPENSION

11.26

NOTES

Edge Hood Removal/Installation

12.1

. . . . . . . . . . . . . . . . . . . . . . . . . .

Edge Headlight Removal/Installation

12.1

. . . . . . . . . . . . . . . . . . . . . .

Edge Instrument Removal/Installation

12.1

. . . . . . . . . . . . . . . . . . . . .

900 RMK Hood ExplodedView

12.2

. . . . . . . . . . . . . . . . . . . . . . . . . . .

900 RMK Hood Removal/Installation

12.3

. . . . . . . . . . . . . . . . . . . . . .

900 RMK Front Bumper Removal/Installation

12.3

. . . . . . . . . . . . . . .

900 RMK Headlight Removal/Installation

12.3

. . . . . . . . . . . . . . . . . .

900 RMK MFD Removal/Installation

12.3

. . . . . . . . . . . . . . . . . . . . . .

900 RMK Seat / Fuel Tank Exploded Veiw

12.4

. . . . . . . . . . . . . . . . . .

900 RMK Fuel Tank Removal

12.5

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

900 RMK Console

12.6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Seat Cover Removal/Installation

12.7

. . . . . . . . . . . . . . . . . . . . . . . . . .

Hood Repair

12.8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tool Flap Repair

12.8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Tail Light Assembly Replacement

12.8

. . . . . . . . . . . . . . . . . . . . . . . . .

Nosepan Replacement

12.9 -- 12.10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Decal Removal/Installation

12.11 -- 12.13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

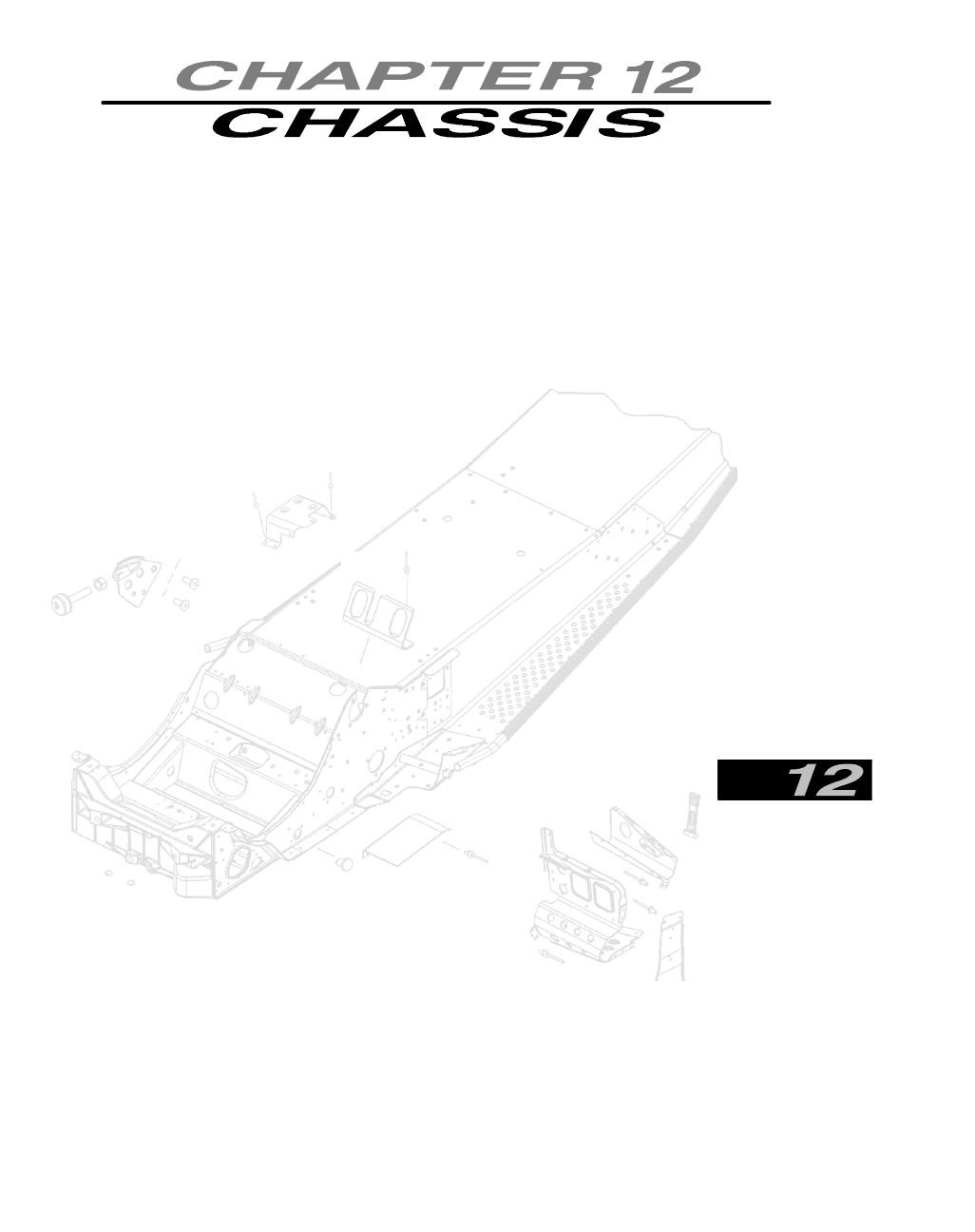

CHASSIS

12.1

EDGE HOOD REMOVAL

DANGER

Exhaust system temperatures can exceed 900_ F (500_ C). Serious burns may occur if this inspection
is performed without allowing adequate time for the exhaust system to cool.
Never perform this procedure with the engine running.

1. On Edge models disconnect the speedo cable from the speedo.
2. Unplug the hood wiring harness connections.
3. Remove the hood retention cable from hood.
4. Remove the hinge bolts.
5. Remove the hood.
Installation is the reverse order if removal

EDGE HEADLIGHT REMOVAL

1. Remove the plenum from the bottom of the hood.
2. Disconnect the head light connections.
3. Remove the 4 screws holding the headlight in place.
Installation is the reverse order if removal

INSTRUMENT REMOVAL/INSTALLATION

1. Open the hood.
2. Remove the plenum from the underside of the hood.
3. Keep track of the plenum filters.
4. Remove the instrument holder from the back of the gauge.
5. Pull the gauge out from the front.
Installation is the reverse order if removal.

CHASSIS

12.2

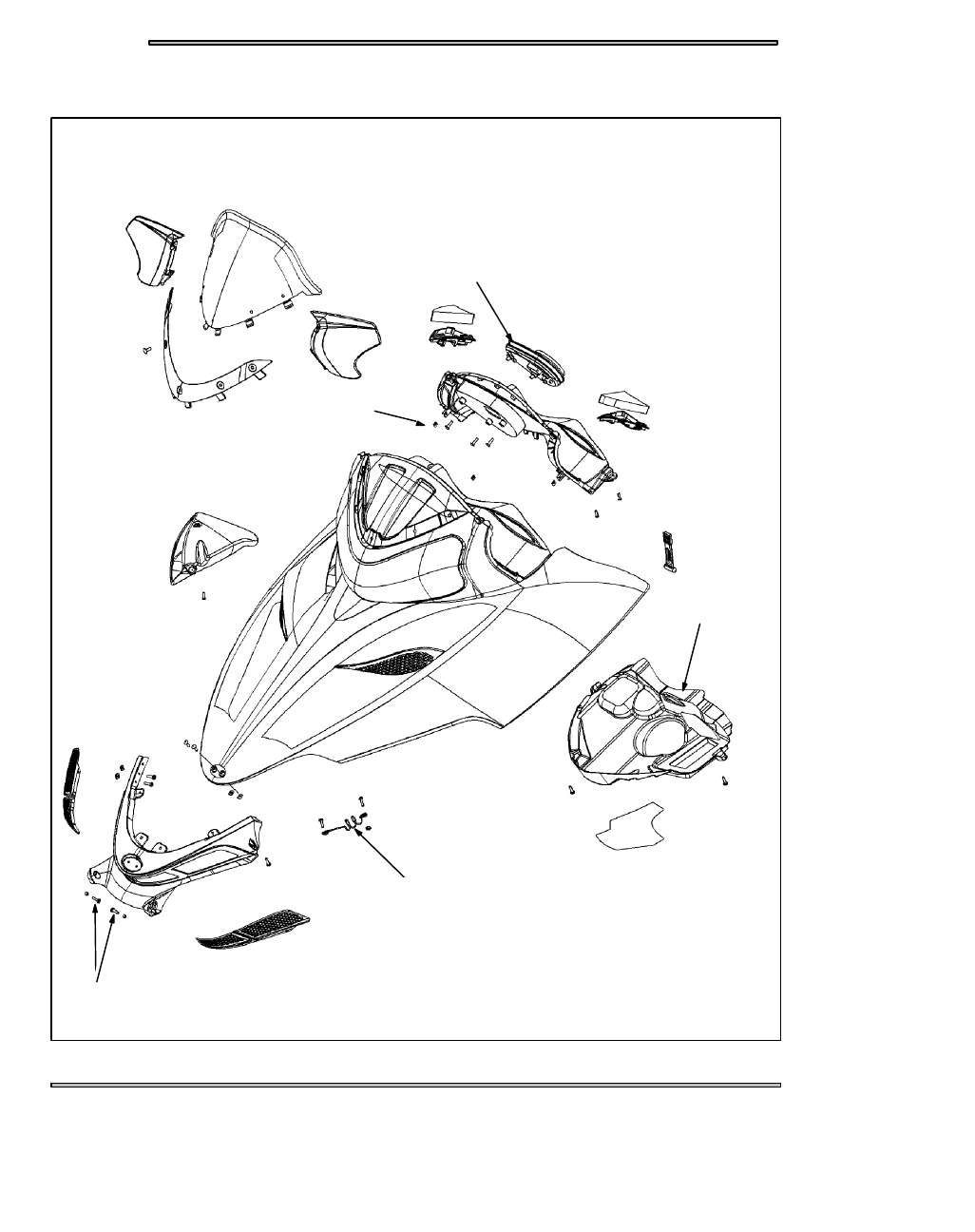

900 RMK HOOD

B

C

D

E

A
