FINAL DRIVE

7.3

HYVOT SPROCKETS

TOP SPROCKETS FOR 3/4” HYVO DRIVE SYSTEMS

TOOTH

Part Number

17T

2900001

18T

2900002

19T

2900003

20T

2900004

21T

2900005

22T

2900006

23T

2900007

24T

2900008

25T

2900009

HYVO DRIVE CHAIN

Chain Length (Pitch)

Part Number

66P

3224071

68P

3224070

70P

3224069

72P

3221110

74P

3221109

76P

3221108

92P

3221158

BOTTOM SPROCKETS FOR 3/4” HYVO DRIVE CHAIN

Standard Bottom Sprockets

Reverse Sprockets

37T

2900010

39T

1341243

38T

2900011

40T

1341227

39T

2900012

41T

1341228

40T

2900013

41T

2900014

42T

2900015

43T

2900016

FINAL DRIVE

7.4

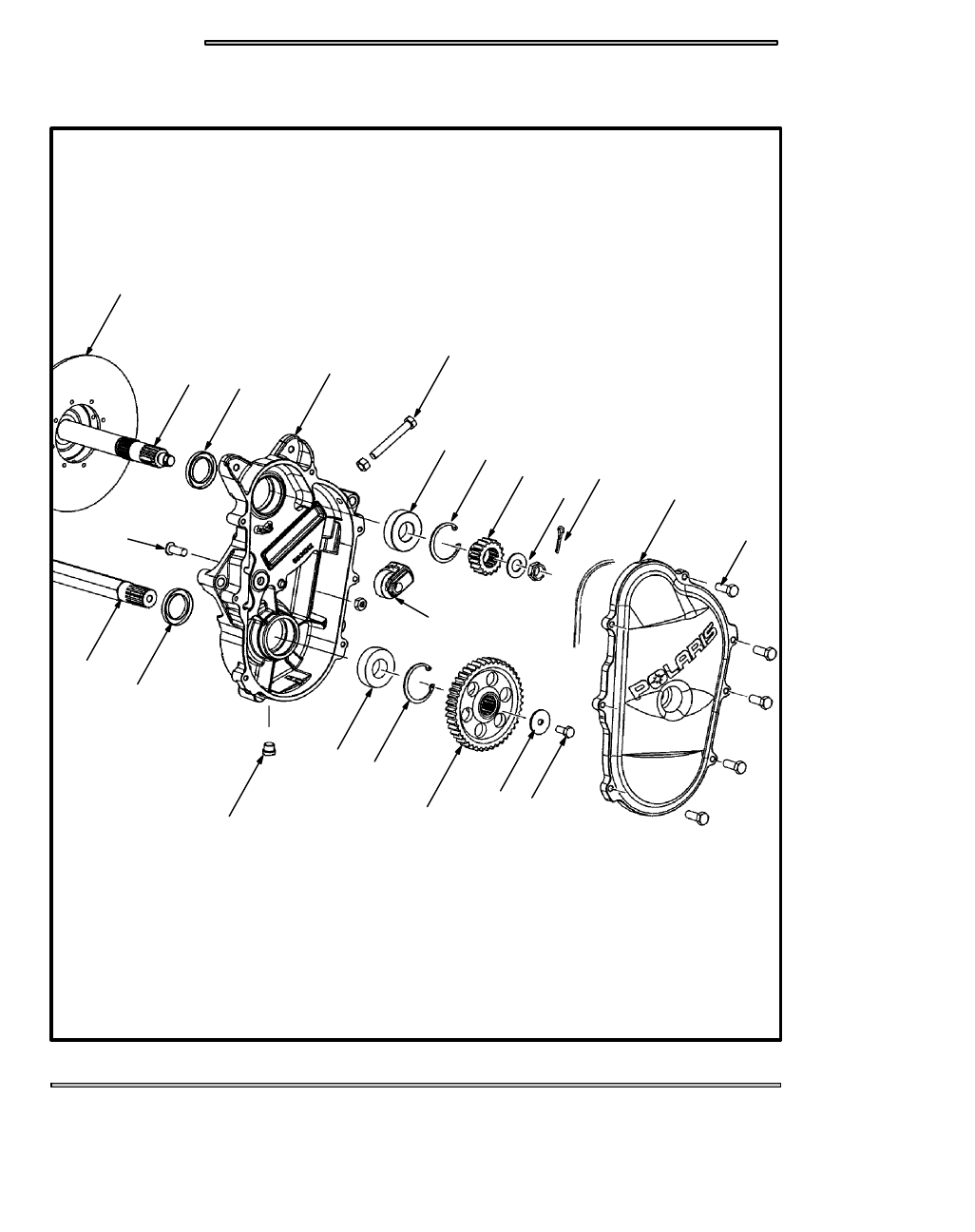

CHAINCASE

U

V

T

S

R

Q

P

O N

M

L

K

J

I

H

F

E

D

C

B

A

G

FINAL DRIVE

7.5

CHAINCASE

REMOVAL

1. Remove the drain plug (S) and drain chaincase fluid.
2. Remove the chaincase cover attaching bolts (M).
3. Lock parking brake and remove cotter pin (K) washer and nut (J) from the top sprocket (I) on the jackshaft (B).
4. Loosen the chain adjustment bolt (E) and remove chain tensioner assembly (G).
5. Remove bottom sprocket attaching bolt (N) and washer (O), and carefully remove the chain and sprockets (P,I) as an assembly

by rocking both top and bottom sprockets off the shafts.

6. Remove two bolts securing caliper carrier bracket to chaincase.
7. Remove the chaincase mounting bolts (U) that hold the chaincase onto the chassis.
8. Remove brake disc (A) by tapping on jackshaft (B) end with a soft face hammer.
9. Remove the chaincase (D) from the chassis.

BEARING REMOVAL

1. Remove bearing retaining snap rings (H,Q).
2. Pry out the old seals (C,T) from the chaincase.
3. Press out the old bearings (F,R) from the back side. If the bearing pushes out hard, use heat to expand the chaincase bore. When

removing always push out the bearing towards the snap ring side of the chaincase.

BEARING ASSEMBLY

1. Apply Loctite 680 to the outer race of the new bearing and press it into the chaincase from the snap ring side. Press on the outer

race only, or damage may occur to bearing.

2. Replace the snap ring (H).
3. Press in new seals (C,T) in the back of the chaincase until the outer edge it flush with the chaincase shoulder.

JACKSHAFT REMOVAL

1. Remove the driven clutch.
2. Lock parking brake and remove cotter pin (K) nut and washer (J) from the top sprocket (I) on the jackshaft (B).
3. Remove the bearing flange on the driven clutch side and remove the jackshaft from the brake disc and chassis by tapping on

jackshaft (B) end with a soft face hammer..

4. Inspect drive shaft and jackshaft in bearing contact area. If diameter is .001” (.025 mm) less than non-contact area, shafts

should be replaced.

JACKSHAFT INSTALLATION

1. Grease and install all new seals and o--rings.
2. Install jackshaft installation tool PN 2871296 on the threads of the jackshaft.
3. Line up bushing, o--ring brake disc and bearing on splined shaft.
4. Install jackshaft alignment tool and secure with castle nut and flat washer. Tighten jackshaft nut securely to ensure positive

bearing and jackshaft seating to chaincase.

5. If shaft is not centered, tap shaft with a soft faced hammer until centered. This will align the upper chaincase bearing in the

chaincase bore.

6. Once correct jackshaft alignment has been achieved, install lock nuts on chaincase mounting bolts and torque to specification.

Remove alignment tool from chaincase.

7. Install jackshaft flangette gasket and bolts. Align grease hole in bearing with hole or fitting in flangette to ensure greasability.

Torque nuts to 15--17 ft.lbs. (21--24Nm)

FINAL DRIVE

7.6

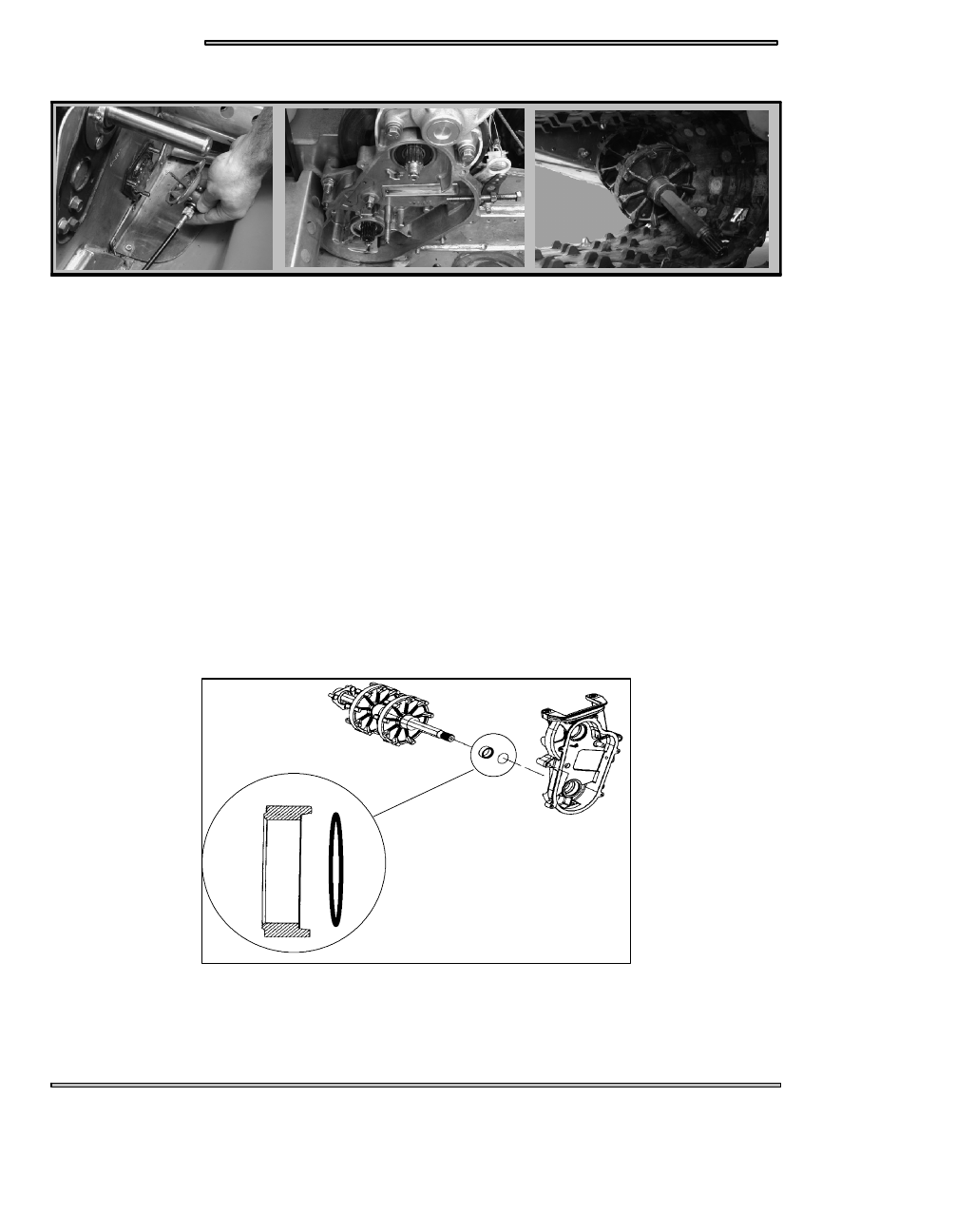

DRIVE SHAFT

REMOVAL/INSTALLATION

1. Support the rear of the machine.

2. Remove the suspension. See page 11.1

3. Remove the driven clutch. See page 6.15.

4. Remove the speedo from the driveshaft bearing that is located under the drive clutch.

5. Drain the chaincase, and remove the upper and lower sprockets.

6. Remove the driveshaft by pushing it through the bearing on the chaincase through the bearing hole on the other side of the

bulkhead.

7. Install in reverse order. During installation note the assembly of the o--ring on the drive shaft. See illustration below.

Install seal and O-ring with recess
facing chaincase
