Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 13





D7

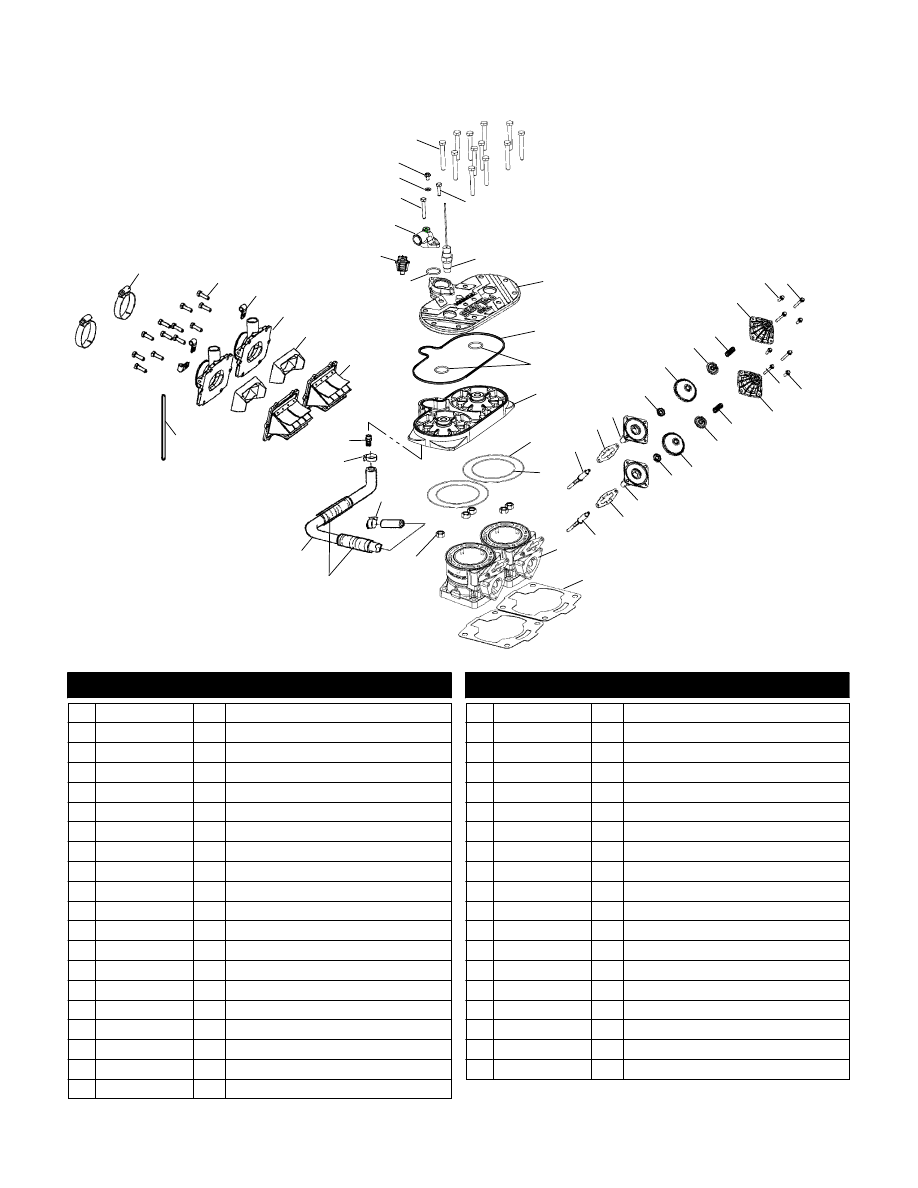

CYLINDER (700)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS

12

13

14

16

7

19

15

9

21

11

1

32

34

20

33

5

3

4

6

2

18

17

10

8

35

36

37

22

23

24

25

26

27

28

29

30 31

31 30

29

28

27

26

25

24

23

22

37

38

39

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080681

2 Clamp, Hose

2 7517398

12 Screw

3 7080683

3 Clamp, Hose

4 1253327

2 Adapter, Carb

5 5433151

2 Stuffer, Reed Block

6 1201825

2 Asm., Reed Valve

7 5411521

1 O-Ring

8 7052258

1 Thermostat

9 5630992

1 Cover, Thermostat

10 7516822

1 Screw

11 7555998

1 Washer, Flat

12 7517679

1 Screw, Bleed

13 7517534

12 Screw

14 7516818

1 Screw

15 4010398

1 Sensor, Temperature

16 5631201-366

1 Cover, Head

17 5411294

1 Seal

18 5410917

2 O-Ring

19 3021323

1 Head, Cylinder

20 5412232

2 O-Ring

21 5410932

2 O-Ring

22 5132669

2 Valve, Guillotine

23 5812350

2 Gasket

24 1202216

2 Asm., Base

25 5132950

2 Washer

26 5412147

2 Bellows, Exhaust Valve

27 5631152

2 Cap/Nut Bellows

28 7041786-08

2 Spring

29 5434599

2 Housing, Bellows

30 7516820

4 Screw

31 7517932

4 Screw

32 3021340

2 Cylinder

33 5812362

2 Gasket, Cylinder Base

34 7547013

8 Nut

35 5521398-96

AR Conduit

36 5411536

1 Hose, Bypass

37 7081030

2 Clamp

38 7052222

1 Fitting

39 7080654

1 Retainer

3/02

D8

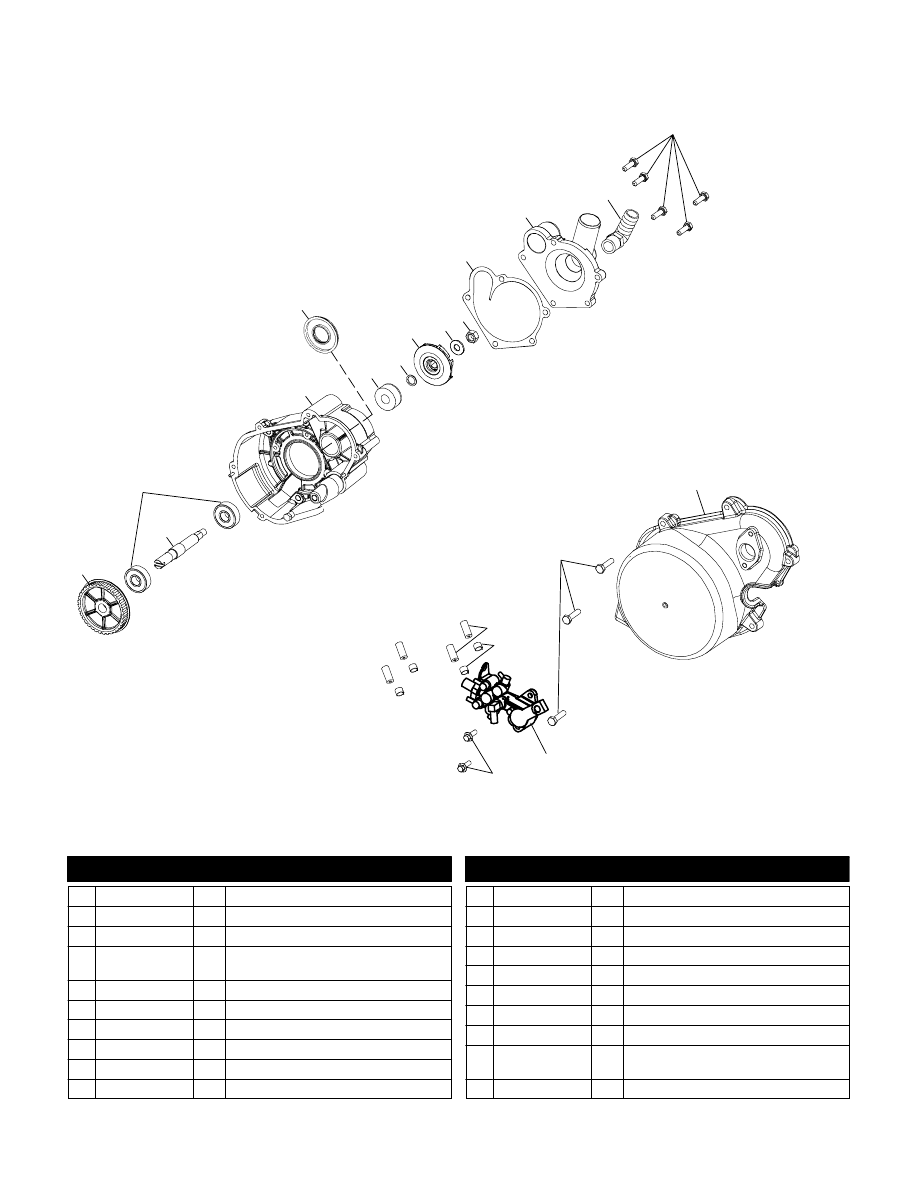

WATER PUMP/OIL PUMP (700)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS

1

10

2

3

6

7

8

9

11

12

14

4

5

13

18

17

16

15

19

20

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021044

1 Pulley

2 3514311

2 Bearing, Ball

3 5132273

1 Shaft

4 --------------

1 Housing, Ignition

(See Magneto, 700 Pg. D12, Ref. 13)

5 3610044

1 Seal

6 3610067

1 Seal, Water Pump

7 7556006

1 Washer, Flat

8 5432330

1 Impeller

9 7555874

1 Washer, Flat

10 7546804

1 Nut, Nylok

11 5811627

1 Gasket, Cover

12 5630864

1 Cover

13 7052221

1 Fitting, 90 Degree

14 7516822

5 Screw

15 8450061-82

AR Line, Fuel

16 7080603

4 Clamp

17 7516607

2 Screw

18 2540102

1 Pump, Oil

19 --------------

1 Housing, Ignition

(See Magneto, 700 Pg. D12, Ref. 13)

20 7516823

6 Screw

3/02

D9

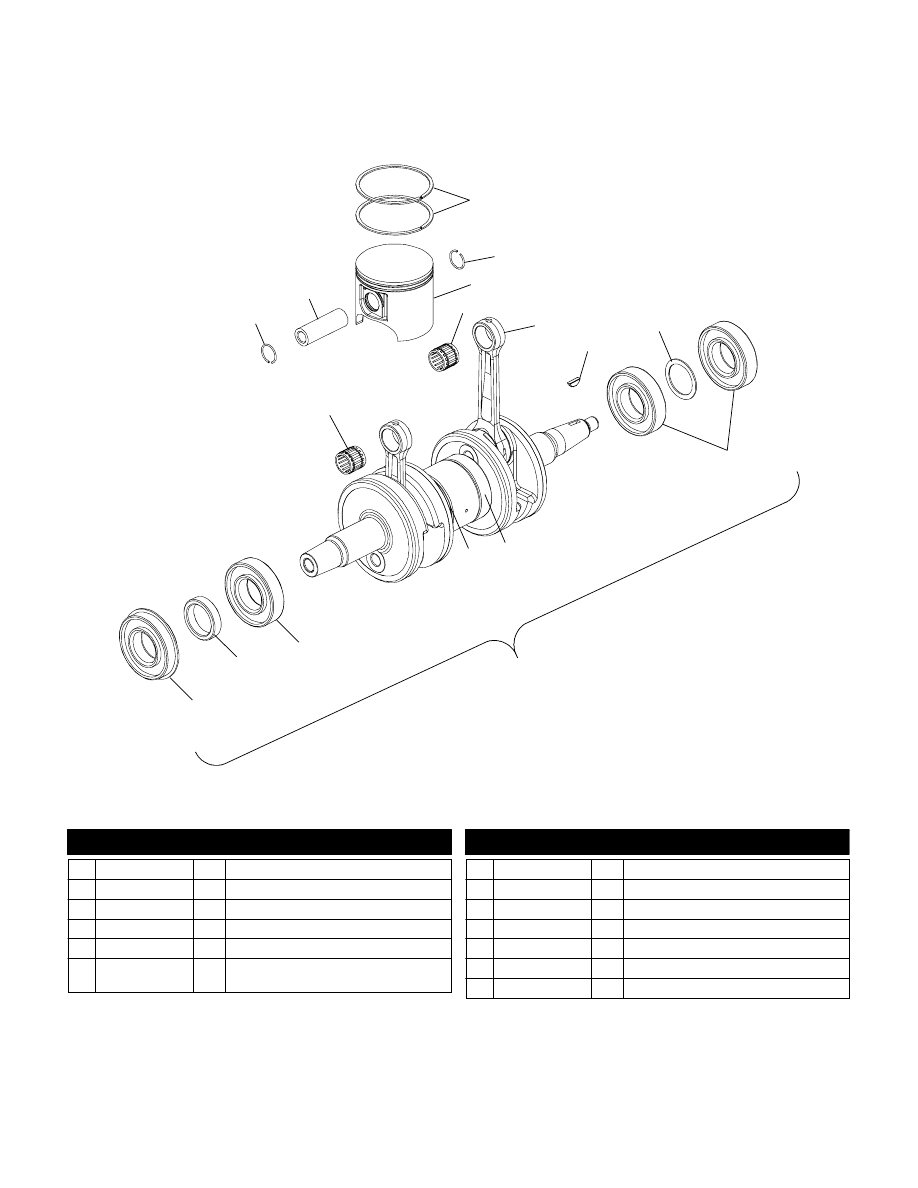

PISTON and CRANKSHAFT (700)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS

1

2

3

4

5

9

7

8

11

12

1

9

5

6

13

10

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3022950

4 Circlip, Piston

2 --------------

2 Pin, Piston

3 2200895

2 Kit - Piston Rings

4 2202237

2 Kit - Piston (Incl. 1,2,3)

5 3584001

2 Bearing

6 2201953

2 Kit - Connecting Rod

(Incl. Rod, Pin, Bearing, Washers)

7 7721117

1 Key, Woodruff

8 7555905

1 Bushing

9 3585503

4 Bearing, Ball

10 3514318

1 Bearing, Ball

11 5131899

1 Spacer

12 3514310

1 Bearing, Ball

13 2201848

1 Kit - Crankshaft (Incl. 8-12)

3/02

D10

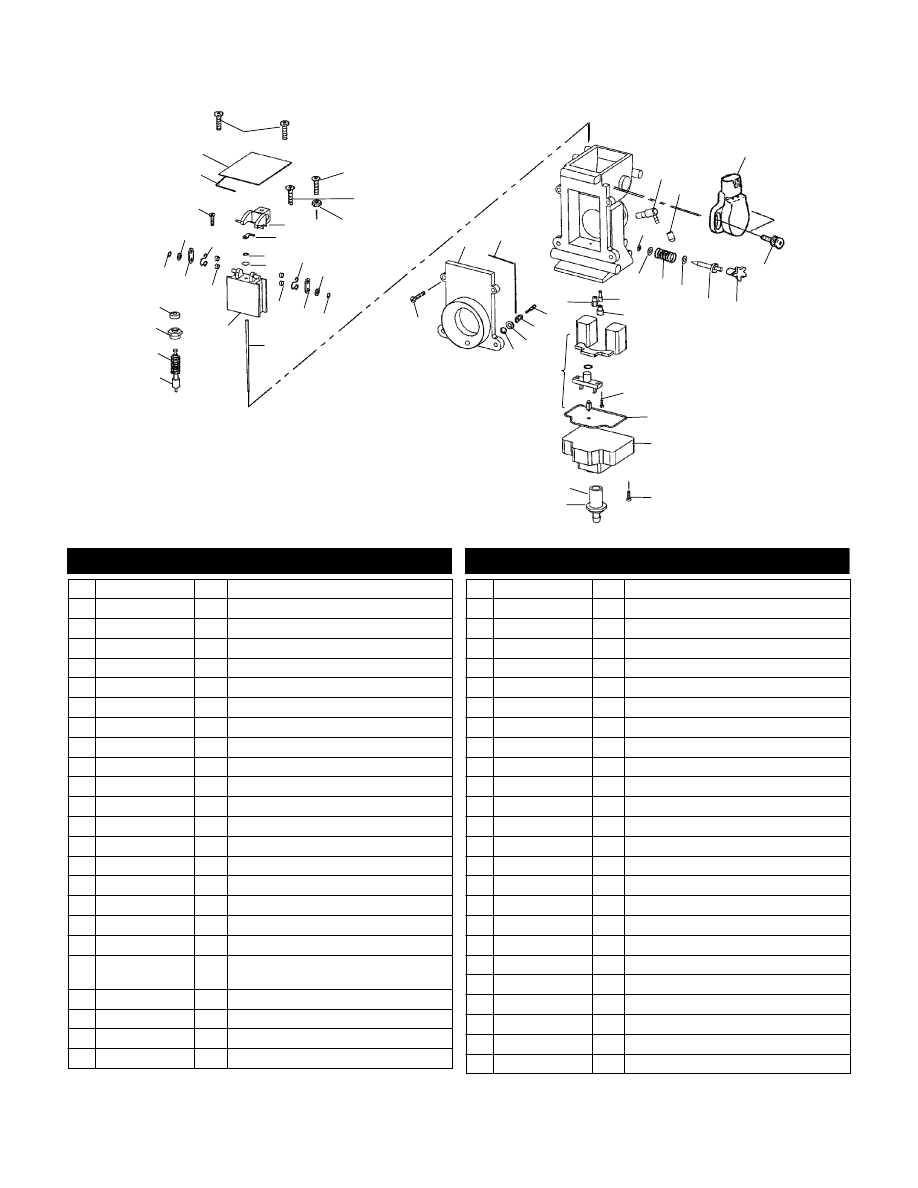

CARBURETOR (700)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS

9

20

22

1

2
3

25

24

16

17

15

14

38

39

26

33

32

21

36

31

35

8

6

19

5

7

4

18

46

9

5

8

7

6

10

11

12

42

40 41

47

13

23

34

27

40

48

44

45

37

28

29

30

43

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1253462

1 Asm., Carburetor

1 3130951

4 Screw

2 3130872

2 Cap, Top

3 3130871

2 Gasket

4 3130844

2 Screw

5 3130846

4 Packing

6 3130856

4 Clip

7 3130845

8 Ring

8 3130857

4 Plate

9 3130847

4 E-Ring

10 3130831

2 Cap, Rubber

11 3130830

2 Holder, Guide

12 3130829

2 Spring

13 3130828

2 Plunger

14 3130940

2 Valve, Piston(1.5)

15 3131415

2 Needle, Jet, J8-9DGN05-57

16 3130867

2 Packing

17 3130868

2 E-Ring

18 3130843

2 Plate

19 3130855

3130849

1

1

Lever, LH

Lever, RH

20 3130848

1 Ring

21 3130854

1 Screw, LH

22 3130850

1 Screw, RH

23 3130825

8 Screw

24 3131439

2 Funnel, Long

25 3131356

2 O-Ring, Air Funnel, Long

26 3130144

2 Jet, Main (440)

27 3131336

2 Screw, Air

28 3131371

1 Spring

29 3131372

1 Washer

30 3130522

1 O-Ring

31 3131231

2 Float

32 3131248

2 Bolt, Drain

33 3130863

2 O-Ring

34 3130824

2 Screw

35 3130858

2 Body, Float

36 3130861

2 O-Ring

37 3130860

2 Screw

38 3130068

2 Jet, Pilot (45)

39 3130769

2 Jet, Starter (140)

40 3130837

4 Washer

41 3130836

2 Spring

42 3130987

2 Adjuster

43 3130986

1 Cap

44 3131010

2 Screw (MAG Side)

45 3131009

1 Asm., Sensor (MAG Side)

46 3130479

2 Cap

47 3130835

2 Packing

48 7051020

2 Valve, Check, 90 Degree

3/02
