Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 12





D3

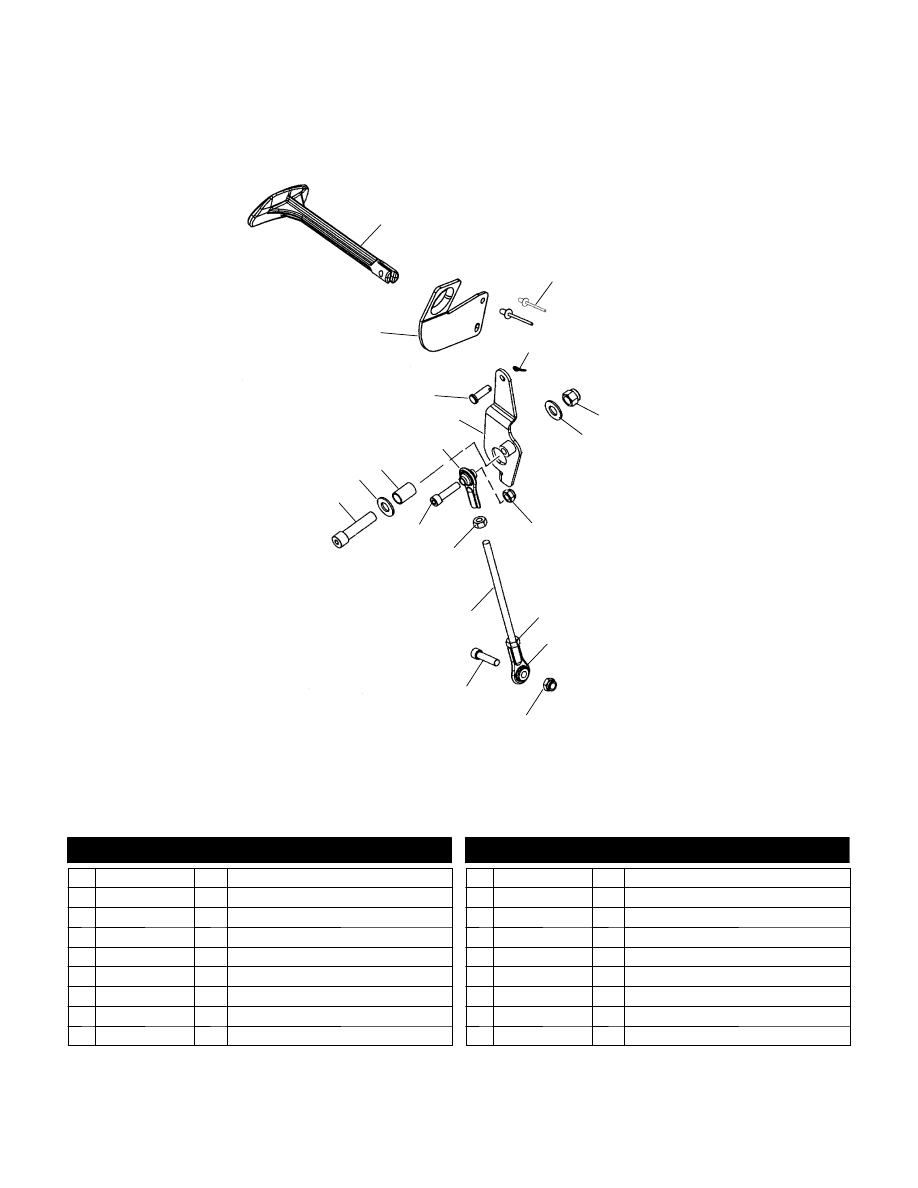

SHIFT (Reverse Models)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

5

16

18

1

3

13

4

12

17

9

7

15

14

10

6

8

11

2

6

9

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434142

1 Lever, Shift

2 7661637

2 Rivet

3 7661010

1 Pin, Cotter

4 7542439

1 Nut, Nylok

5 7555933

1 Washer, Wave

6 7542122

2 Nut, Nylok

7 7542129

1 Nut

8 7060197

1 Rod End, RH

9 7512163

2 Screw

10 5132361

1 Rod, Threaded

11 7547088

1 Nut, Jam

12 7515415

1 Bolt

13 7555806

1 Washer, Flat

14 5334131

1 Bushing

15 7061030

1 Rod End, LH

16 1341429

1 Actuator, Shift

17 7661843

1 Pin, Clevis

18 5245707

1 Bracket, Shift Lever Guide

3/02

D4

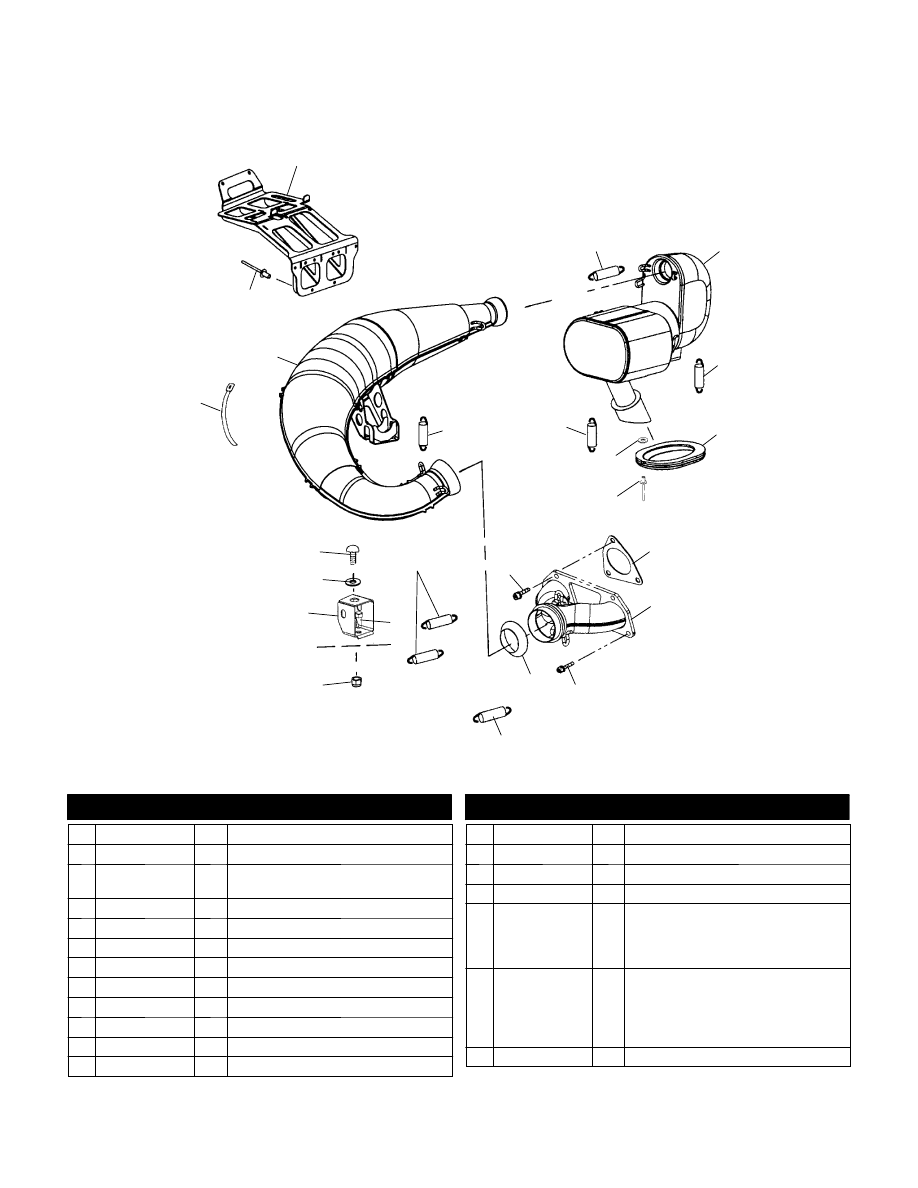

EXHAUST

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

3

5

9

8

11

16

18

1

17

4

4

4

4

19

12

13

10

10

6

7

2

14

15

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1261235-029

1 Bracket, Chassis/Resonator

2 7042029

4 Spring

3 1261130-029

1261177-029

1

1

Resonator (700)

Resonator (800)

4 7041687

7 Spring, Exhaust

5 5411684

1 Boot, Exhaust Outlet

6 7555904

1 Washer

7 7621467

1 Rivet

8 5811799

2 Gasket, Exhaust

9 1261124-029

1 Manifold

10 7517322

6 Screw

11 3610046

1 Seal, Exhaust

12 7517935

1 Screw

13 7547180

1 Nut, Flange

14 5245498

1 Bracket, Chassis/Pipe

15 7556004

1 Washer

16 5411576

1 Dampener, Vibration

17 7080739

7080740

7080741

7080742

1

1

1

2

Clamp (.44 x 3.13)

Clamp (.44 x 3.69)

Clamp (.44 x 4.25)

Clamp (.44 x 6.38)

18 1261123

5245929

5245930

5830215

5830216

1

1

1

1

1

Asm., Tuned Pipe

Cover, Tuned Pipe, Top

Cover, Tuned Pipe, Bottom

Matte, Sound, Top

Matte, Sound, Bottom

19 7661637

8 Rivet

6/01

D5

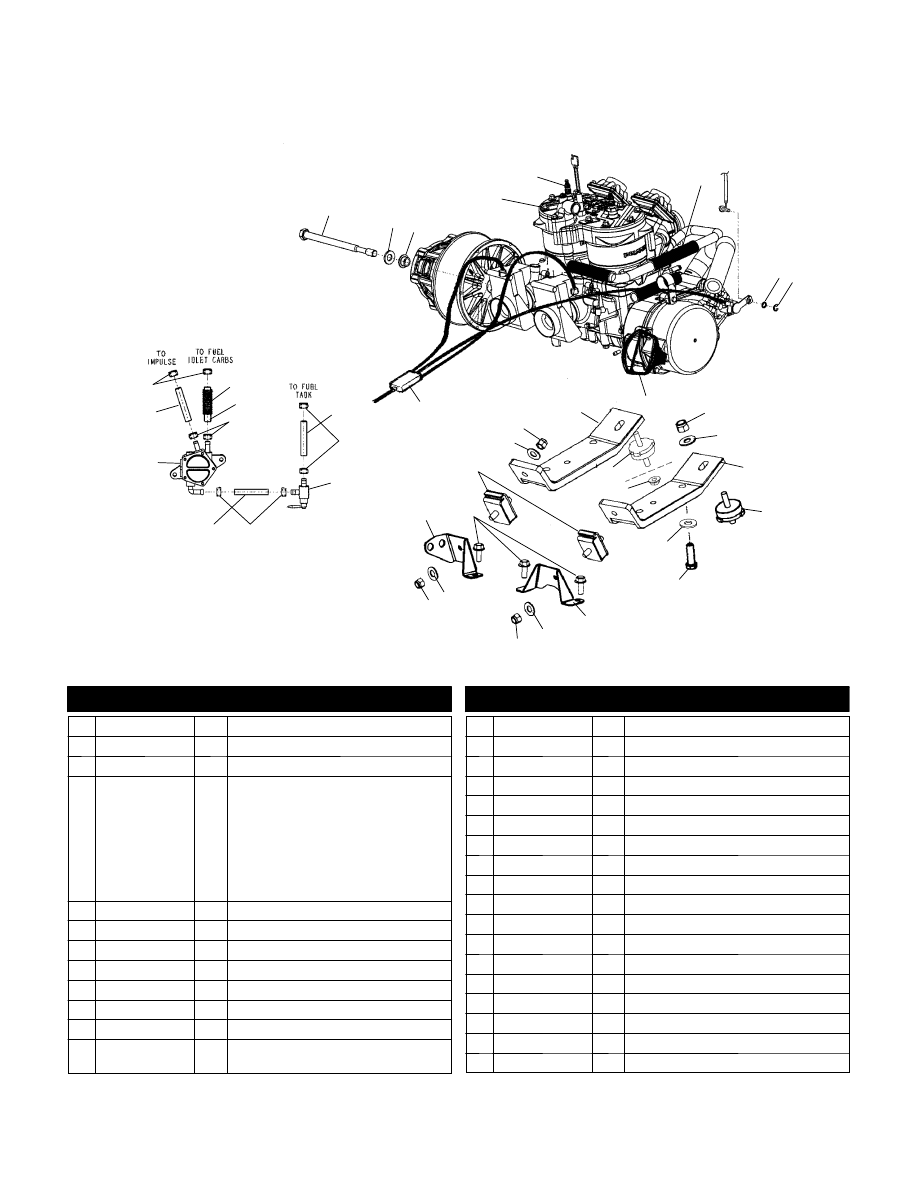

ENGINE MOUNTING

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

11

1

2

5

4

9

12

14

13

19

24

27

28

29

3

15

25

10

23

25

7 8

21

18

20

12

19

20

22

19

20

26

26

26

6

16

17

30

25

26

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517501

1 Screw

2 7556003

1 Washer

3 5131872

1 Washer

4 2202234

2202335

1

1

Kit, Short Block, S707003 (700)

Kit, Short Block, S807003 (800) NOTE:

The Short Block assembly contains a

crankcase assembly, cylinder and

cylinder head assembly, and a piston

and crankshaft assembly. Prior

authorization is required for warranty

consideration.

5 3070190

2 Spark Plug, RN57YCC, Champion

6 5521398-13

1 Conduit

7 7555944

1 Washer, Nylon

8 7710427

1 E-Ring

9 5431499-070

1 Handle, Recoil

10 7542451

2 Nut, Nylok

11 7555893

2 Washer, Flat

12 5245462

5245475

1

1

Strap, Engine Mount, LH

Strap, Engine Mount, RH

13 3021290

1 Mount, Engine

14 7512539

4 Screw

15 7553101

4 Washer, Spring Lock

16 7547180

1 Nut, Flanged

17 3021220

1 Mount, Engine

18 5245044

1 Bracket, Engine Mount, RH

19 7555806

4 Washer, Flat

20 7547008

4 Nut, FLEXLOC

21 1013397

1 Bracket, Engine Mount, LH

22 7517854

3 Screw

23 3021206

2 Mount, Engine

24 7081051

1 Cable, Throttle

25 8350017-600

AR Line, Fuel

26 7080003

8 Clamp, Hose

27 7052268

1 Valve, Fuel Shut-Off

28 2520275

1 Pump, Fuel

29 8450040-600

AR Line, Fuel

30 8360052-25

1 Tubing, Convoluted

3/02

D6

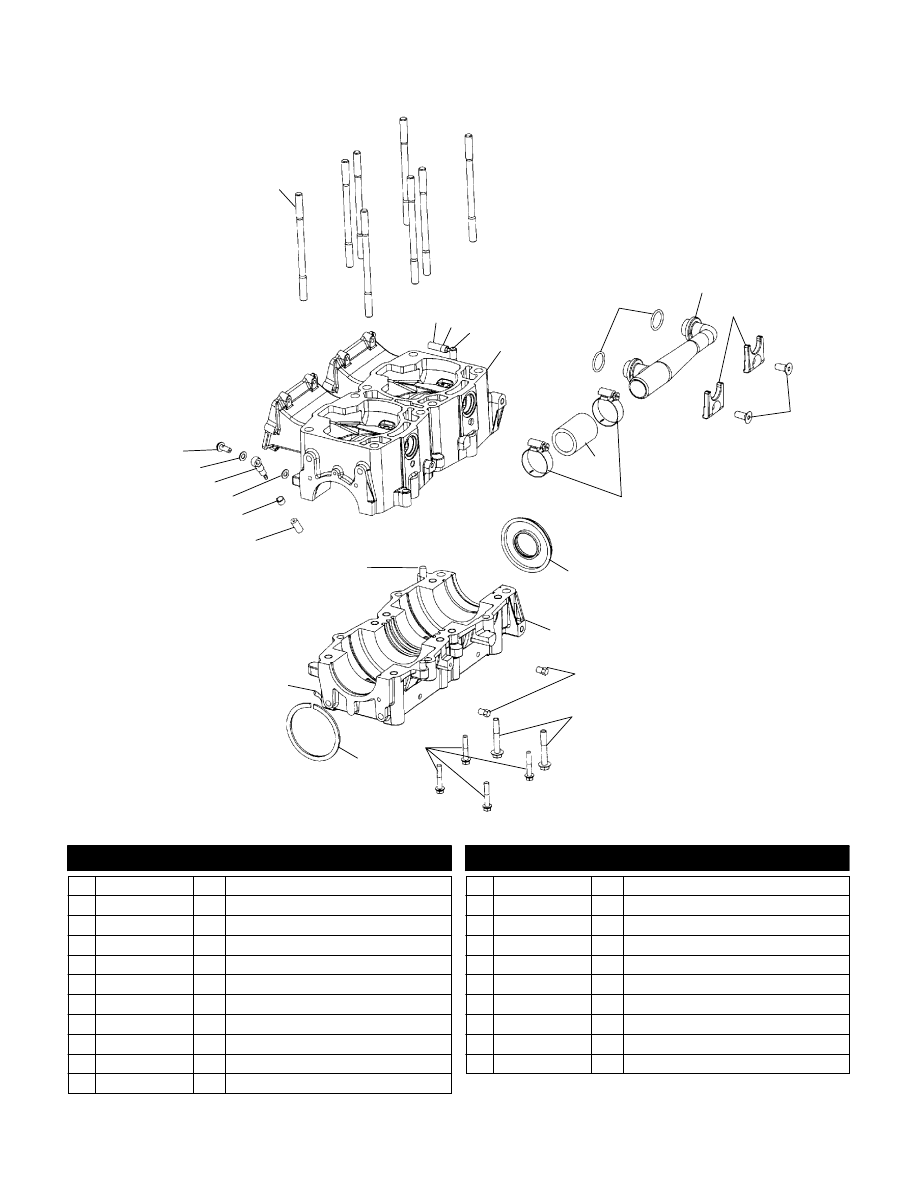

CRANKCASE (700)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS

1

5

21

20

19

6

3

7

8

9

11

10

12

16

14

15

5

19

2

13

18

4

17

3

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5131677

8 Stud

2 8450061-600

AR Line, Fuel

3 7080603

2 Clamp

4 7051020

1 Valve, Check

5 2202233

1 Kit - Crankcase (Incl. 1,5,14,15,18)

6 5411125

2 O-Ring

7 5630610

1 Manifold, Inlet

8 5243431

2 Retainer, Manifold

9 7516736

2 Screw

10 8450068-04

1 Hose

11 7080560

2 Clamp, Hose

12 5411394

1 Seal

13 7051529

2 Plug

14 7516919

2 Screw

15 7516732

4 Screw

16 7710441

1 Ring, Retaining

17 7052322

1 Fitting, 45 Degree

18 7663001

2 Pin, Dowel

19 7555998

2 Washer, Flat

20 7052160

1 Valve, Check

21 7517319

1 Screw

3/02
