Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 10





C9

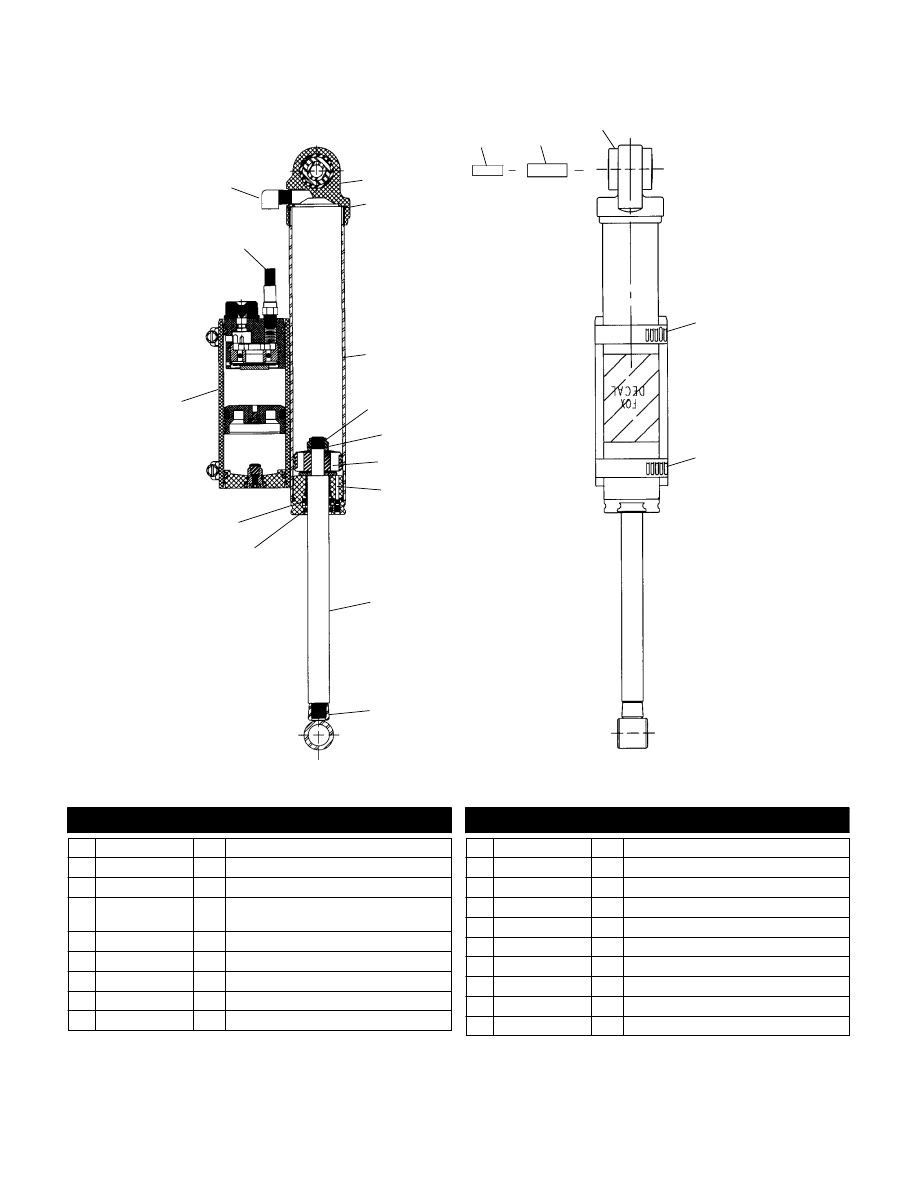

SHOCK AND RESERVOIR (REAR TRACK)(EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

11

2

10

8

17

16

5

12

7

9

4

14

13

6

15

1

18

3

18

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7042093

1 Shock, Rear Track

1 1500157

1 Elbow, 90 Degree

2 1500326

1 Hose

3 --------------

1 Asm., Reservoir (See Shock Compres-

sion Damping Reservoir, Edge Pg. C10)

4 1500256

1 U-Cup

5 1500257

1 Wiper

6 1500302

1 Eyelet

7 1500322

1 Shaft

8 1500328

1 Bearing

9 2200618

1 Kit - Piston Valving

10 1500074

1 Bumper, Rubber, Top Out

11 1500016

1 Nut

12 1500319

1 Body

13 1500108

1 O-Ring

14 1500244

1 Cap, Body

15 1500327

1 Sleeve

16 1500311

1 Sleeve

17 1500307

2 Bushing

18 1500330

2 Clamp, Hose

6/01

C10

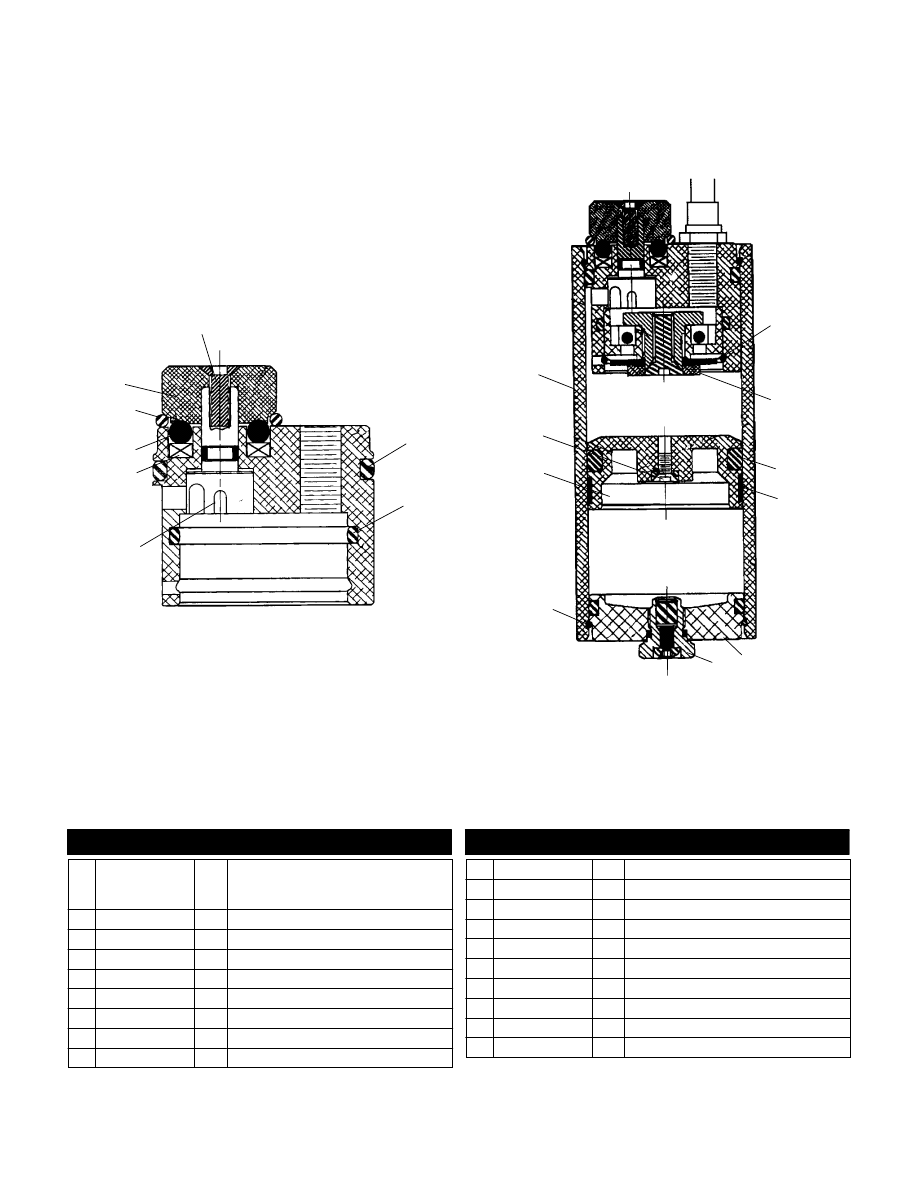

SHOCK COMPRESSION DAMPING RESERVOIR (EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

8

7

4

5

2

1

3

9

12

6

18

17

13 14

11

15

10

16

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1500263

1500329

1

1

Asm., Compression Damping Housing

(Incl. 1-8)

Asm., Reservoir (Incl. 1-18)

1 1500223

1 Screw

2 1500224

1 Knob, Damping Adjust

3 1500253

1 O-Ring

4 1500226

1 Ball

5 1500225

1 Spring

6 1500254

1 Drum, Compression Damping

7 1500227

1 O-Ring

8 1500228

1 O-Ring

9 1500325

1 Reservoir

10 1500161

1 Screw

11 1500235

1 Piston, Floating

12 1500236

1 Ring, Retaining

13 1500232

1 Screw

14 1500231

1 Cap, Reservoir End

15 1500230

1 Bearing

16 1500229

1 O-Ring

17 1500324

1 Plate, Damping

18 1500233

1 Ring, Retaining

6/01

C11

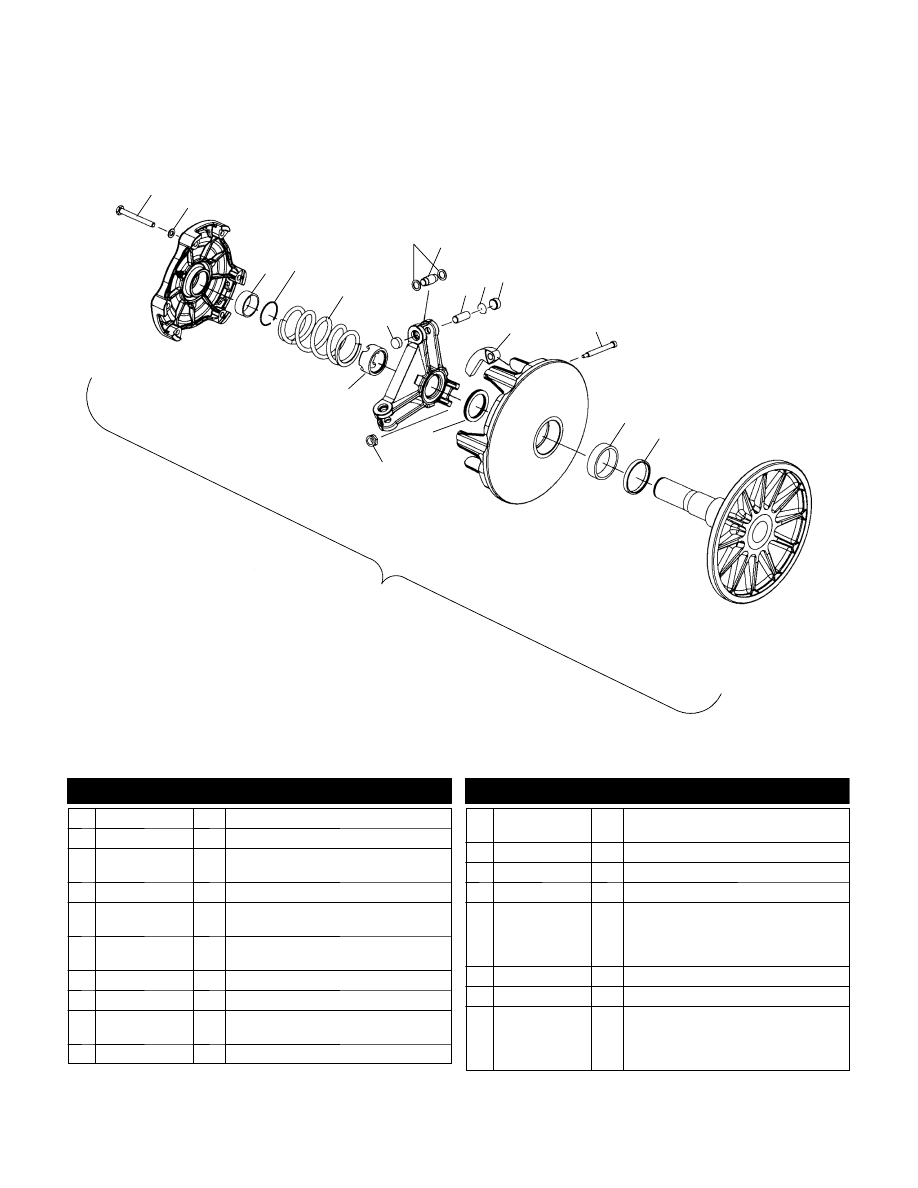

DRIVE CLUTCH (Manual Start Models)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

3

4

5

9 10

6

7

8

17

6

15

11

12

16

13

14

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (700)

Bearing (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

7041781

1

1

Spring, Clutch, Black/Green (700)

Spring, Clutch, Dark Blue/White (800)

6 5430445

5434188

6

6

Button, Guide (700)

Button, Guide (800)

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5133079

5133054

3

3

Pin, Roller (700)

Pin, Roller (800)

10 2200387

1 Kit, Drive Clutch Shim

11 1321586

1321584

3

3

Weight/Bushing, 10-62 (700)

Weight/Bushing, 10-66 (800)

12 7515105

3 Pin, Hardened Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5210754

5210753

5242981

5210752

AR

AR

AR

AR

Spacer (.050mm)

Spacer (.032mm)

Spacer (.025mm)

Spacer (.020mm)

16 7541906

3 Nut, FLEXLOC

17 5020425

1 Nut, Jam

18 1321810

1321880

1

1

Asm., Drive Clutch, Basic 102

(Less 5,11)(700)

Asm., Drive Clutch, Basic 108

(Less 5,11)(800)

3/02

C12

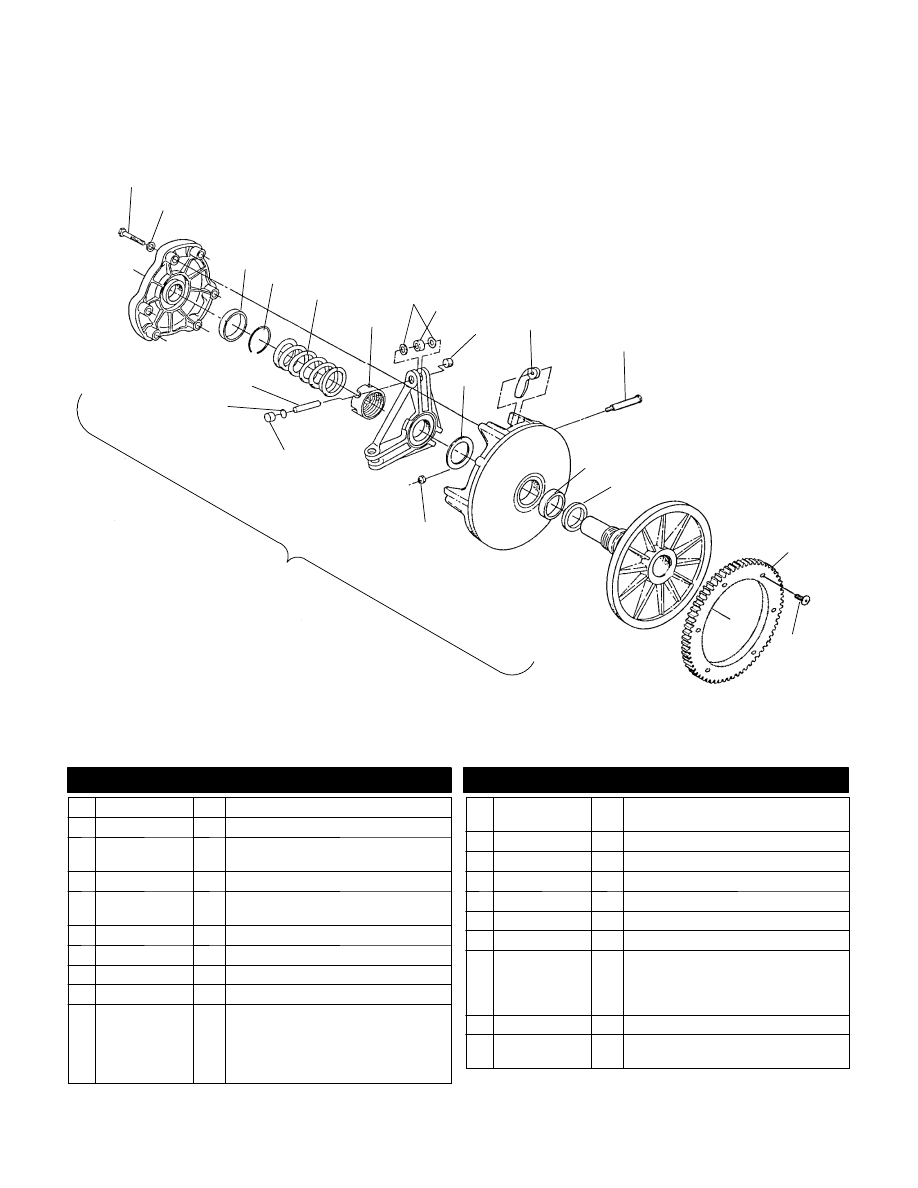

DRIVE CLUTCH (Electric Start Models)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

1

2

3

4

5

6

7 8

9

10

11

12

13

14

15

16

17

18

19

20

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

3514347

1

1

Bearing, Cover (700)

Bearing, Cover (800)

4 7710417

1 Ring, Retaining, Cover

5 7042083

7041781

1

1

Spring, Clutch, Black/Green (700)

Spring, Clutch, Dark Blue/White (800)

6 5020425

1 Nut, Jam

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5430445

6 Button, Guide

10 5210754

5210753

5242981

5210752

5132542

AR

AR

AR

AR

AR

Spacer (.050 Inch)

Spacer (.032 Inch)

Spacer (.025 Inch)

Spacer (.020 Inch)

Spacer (.130 Inch)(700)

11 1321586

1321584

3

3

Asm., Weight/Bushing 10-62 (700)

Asm., Weight/Bushing 10-66 (800)

12 7515105

3 Pin, Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5131062

1 Gear, Ring

16 7515351

6 Screw

17 7541906

3 Nut, FLEXLOC

18 1321931

1322022

1

1

Asm., Drive Clutch ES Basic 117

(Incl. All Less 5,11)(700)

Asm., Drive Clutch ES Basic 125

(Incl. All Less 5,11)(800)

19 2200387

1 Kit, Drive Clutch Shim

20 5133079

5133054

3

3

Pin, Roller (700)

Pin, Roller (800)

3/02
