Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 9





C5

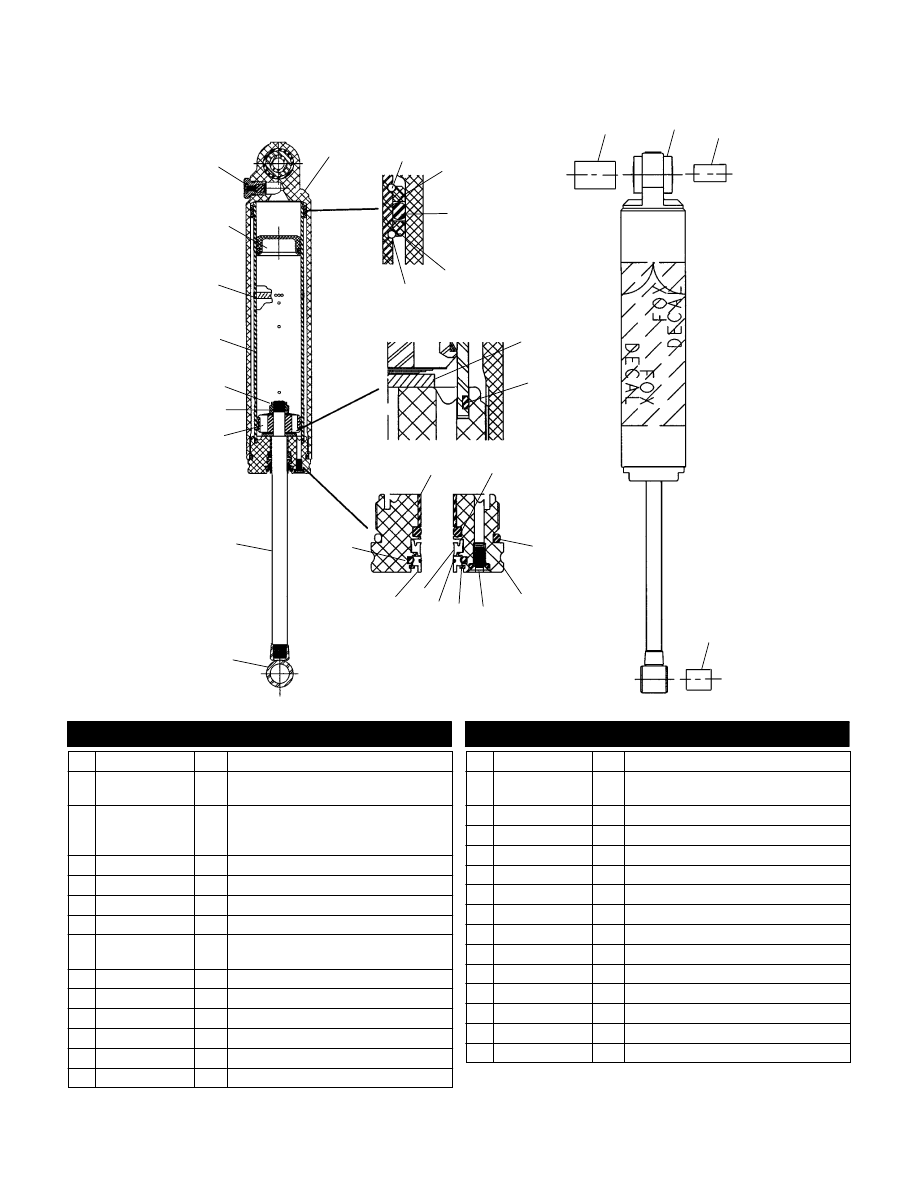

SHOCK (FRONT TRACK)(EDGE)

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 800 XC EDGE F/O

S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS

13

14

12

11

15

8

6

5

4

3

2

1

7

9

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041975

1 Shock, Front Track

1 1700074

2 Bushing

2 1700071

1 Sleeve

3 1700033

1 Nut, Spring Retainer

4 1700069

1 Sleeve

5 1700075

2 Bushing

6 1700010

1 Mount, Upper

7 1700026

1 Shaft

8 1700007

1 Asm, Cylinder Head

9 1700021

1 Seal, Rod

10 1700022

1 Seal, Cap

11 1700103

1700031

1700077

1700078

1

1

1

1

Piston, Banded

Band, Wear

Washer, Top-Out

Washer, Back-Up

12 1700057

1 Nut

13 1700023

1700032

1700048

1

1

1

IFP

Band, Wear

O-Ring

14 1700076

1 Asm., Pressure Valve

15 1700056

1 Screw, Valve

9/01

C6

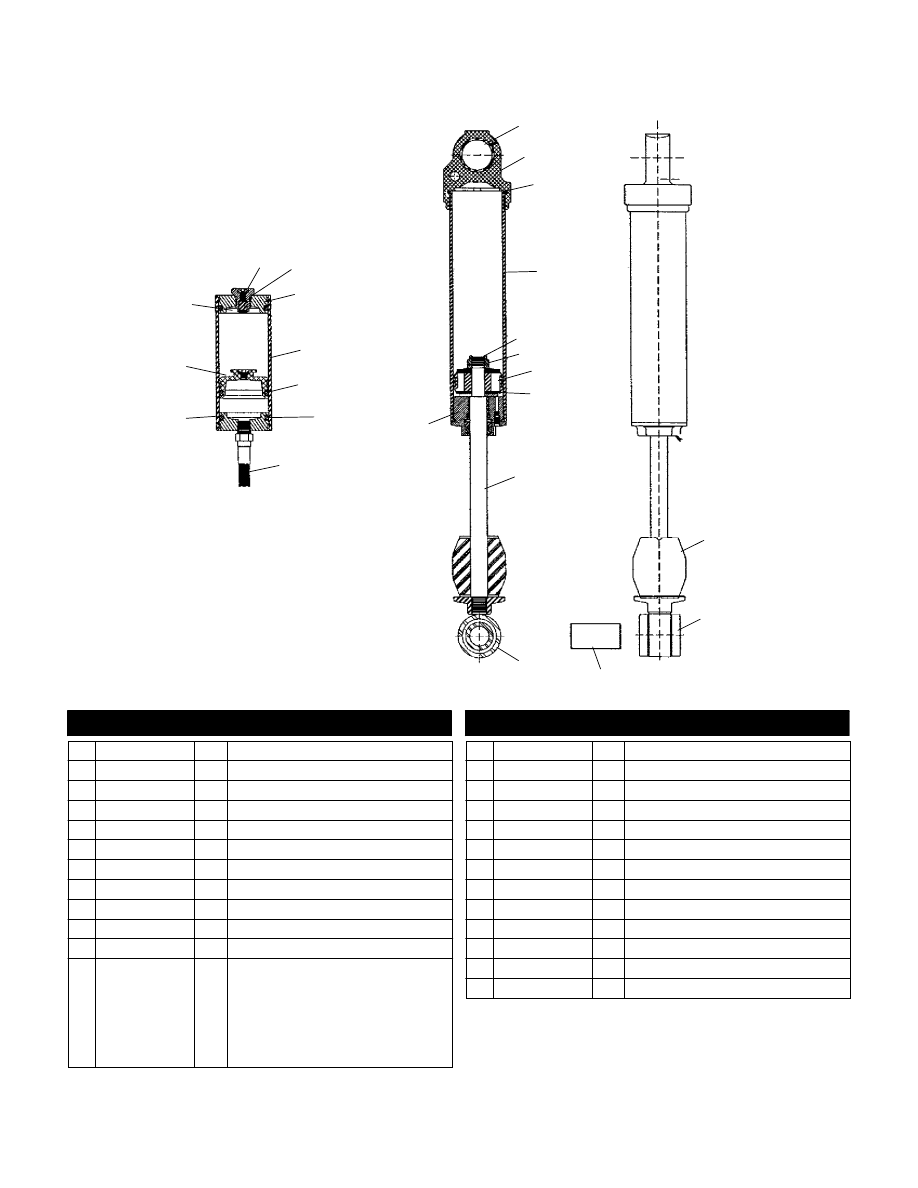

SHOCK (FRONT TRACK)(M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

2

3

21

24

23

22

26

19

4

17

5

18

16

12

11

13

15

7

9

14

27

20

6

10

8

25

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7042094

1 Shock, Front Track

1 1500443

1 Asm., Body Cap

2 1500108

1 O-Ring

3 1500187

1 Piston, Floating

4 1500015

1 Plate, Backup

5 1500017

1 Plate, Top-Out

6 1500186

1 Asm., Bearing

7 1500247

1 Shaft

8 1500441

1 Bumper

9 1500164

1 Eyelet

10 1500310

1 Sleeve

11 1500266

1 U-Cup

12 1500268

1 Wiper, Outer

13 1500021

1 O-Ring

14 1500070

1 Screw

15 1500071

1 Ball

16 1500020

1 O-Ring

17 1500002

1 Bearing

18 2200618

1 Kit, Piston Valving

19 1500016

1 Nut

20 1500458

1 Body

21 1500003

1 O-Ring

22 1500006

1 Bearing

23 1500022

1 O-Ring

24 1500018

1 Screw

25 1500444

1 Bearing

26 5432304

1 Ring, Spring Preload

27 1500309

2 Bushing

6/01

C7

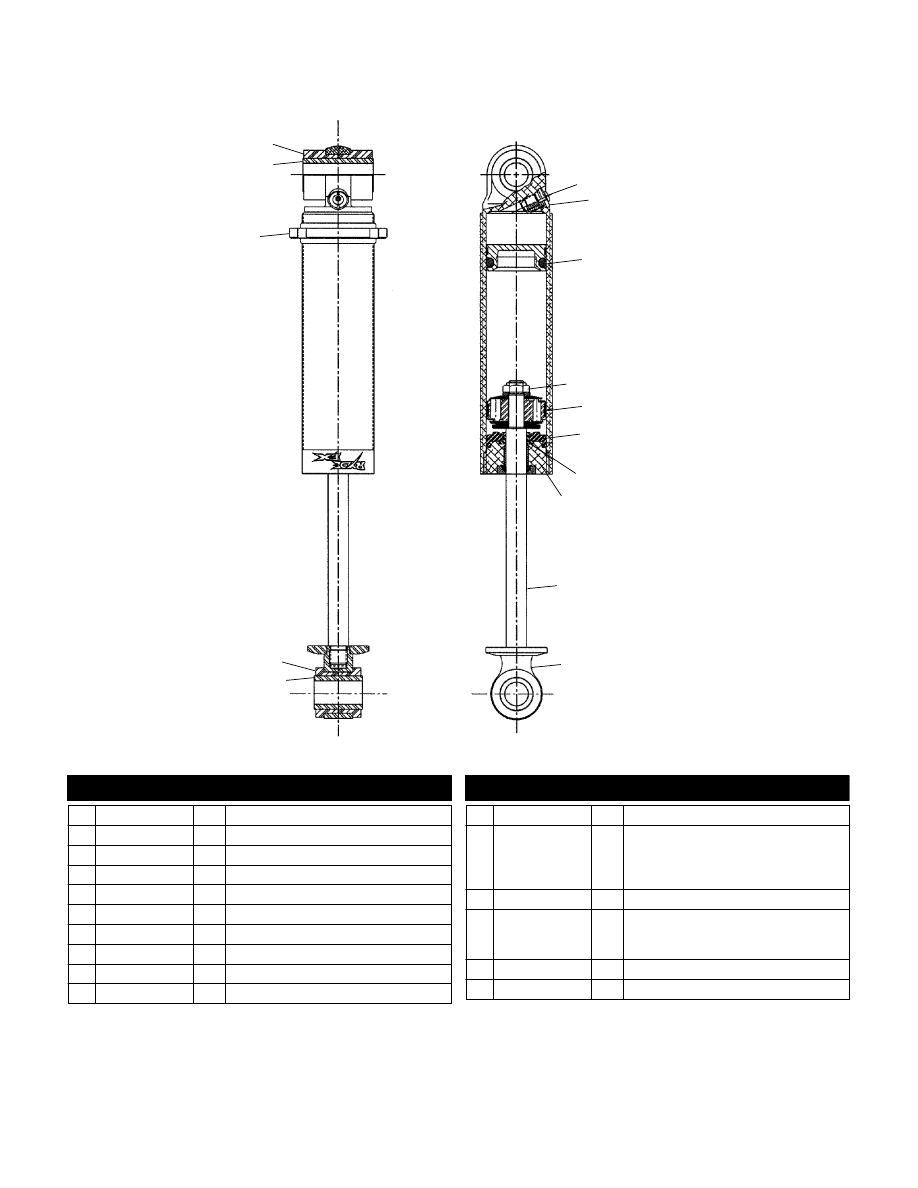

SHOCK (REAR TRACK)(M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

1

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

7041934

1 Shock, Rear Track

1500449

1 Asm., Reservoir

1 1500450

1 Seal, O-Ring

2 1500187

1 Piston, Floating

3 1500445

1 Hose

4 1500163

1 Cap, Reservoir

5 1500003

1 O-Ring

6 1500451

1 Reservoir

7 1500160

1 Cap, Reservoir

8 1500023

1 O-Ring

9 1500014

1 Asm., Air Valve

10 1500186

1500266

1500268

1500021

1500020

1500070

1500071

1

1

1

1

1

1

1

Asm., Bearing

U-Cup

Wiper

O-Ring

O-Ring

Screw

Ball

11 1500444

1 Bearing

12 1500448

1 Cap, Body

13 1500108

1 O-Ring

14 1500446

1 Body

15 1500016

1 Nut, Lock

16 1500015

1 Plate, Backup

17 1500002

1 Bearing

18 1500017

1 Plate, Top-Out

19 1500447

1 Shaft

20 1500164

1 Eyelet

21 1500310

1 Sleeve

22 1500309

2 Bushing

23 5410855

1 Bumper

3/02

C8

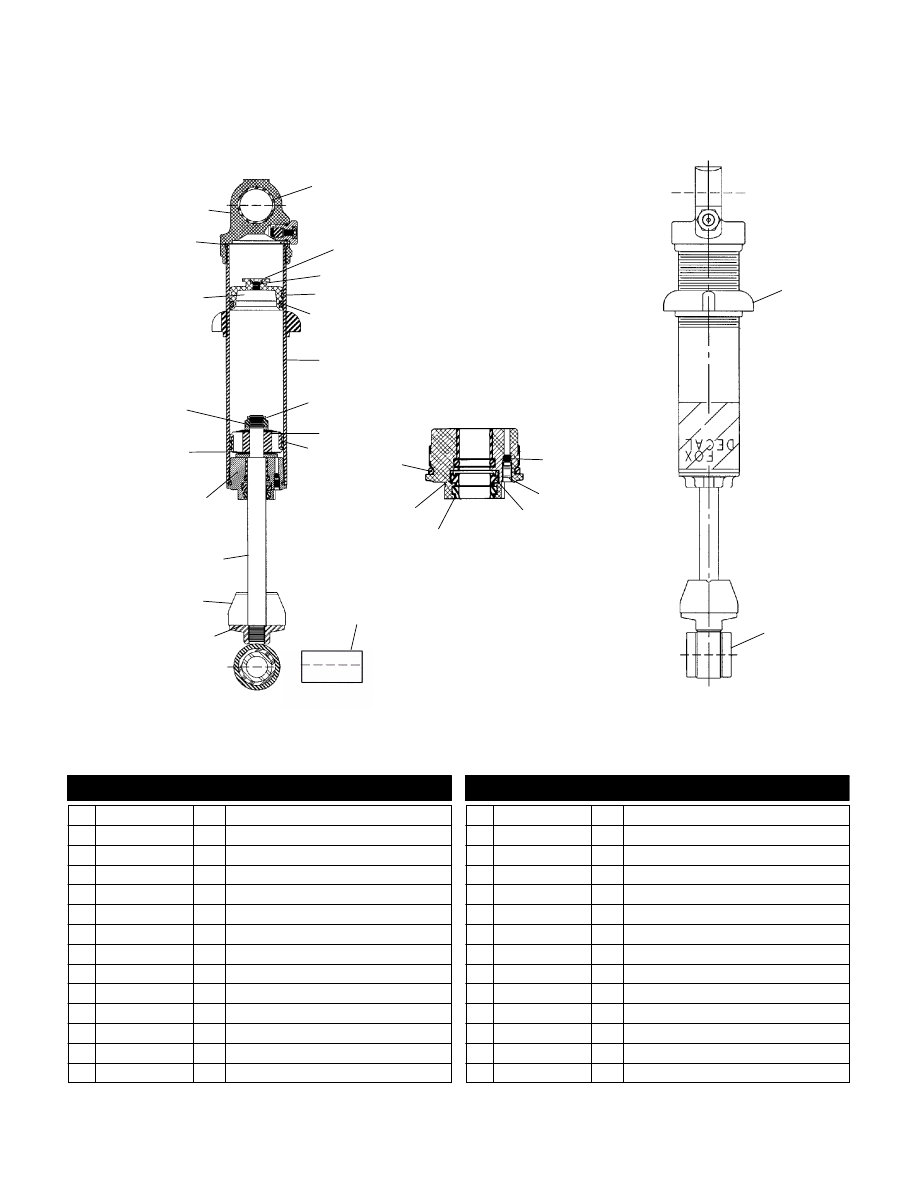

SHOCK (REAR TRACK)(EDGE)
