B11

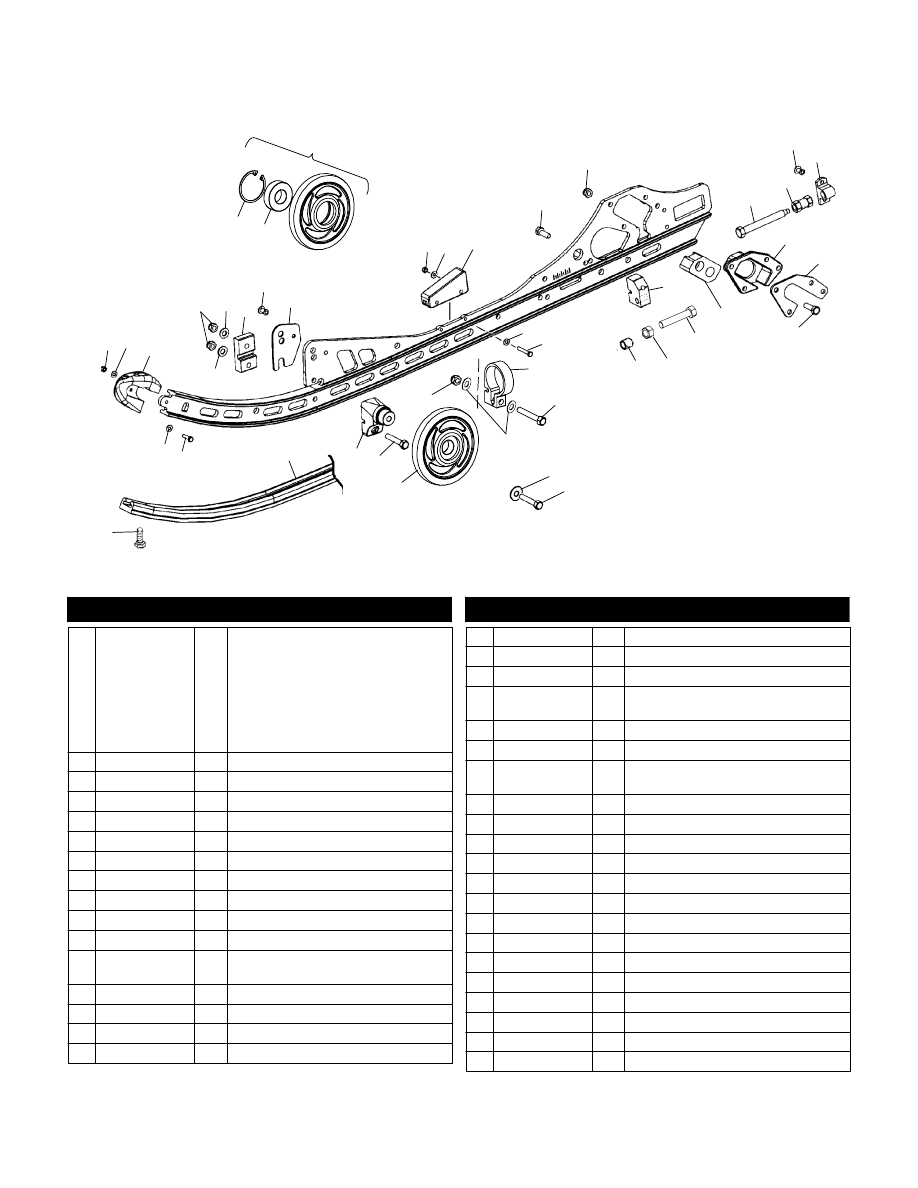

RAIL MOUNTING (M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

3

12

12

1

4

5

6

8

9 10

11

11

13

4

15

16

17

18

19

20

21

12

22

23

24

25

27

28

29

7

32 33

34

35

5

14

31

30

36

5

4

26

2

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1541676-309

1541677-309

1541782-309

1541783-309

1

1

1

1

Asm., Rail, M-10, Natural LH

(Incl. 1-3,13,17,18,27,35)

Asm., Rail, M-10, Natural RH

(Incl. 1-3,13,17,18,27,35)

Asm., Rail, M-10, ACE LH

(Incl. 1-3,13,17,18,27,35)

Asm., Rail, M-10, ACE RH

(Incl. 1-3,13,17,18,27,35)

1 7541925

6 Nut, Nylok

2 7555792

4 Washer

3 5434374

2 Cap, Rail Tip

4 7542324

12 Nut, Nylok

5 7558402

8 Washer, Flat

6 5132577

2 Block, Rail Support

7 7661845

2 Rivet

8 5244651

2 Plate, Rail Support

9 7718407

2 Ring, Retaining (1 per Wheel)

10 3514303

2 Bearing (1 per Wheel)

11 1590275-312

1590275-216

2

2

Asm., Wheel, Scrolled, Blue (Incl. 9,10)

Asm., Wheel, Scrolled, Yellow (Incl. 9,10)

12 7555783

8 Washer, Flat

13 5411947

2 Bumper, Rail Jounce

14 7512392

2 Screw (M-10 Only)

15 7517773

2 Screw

16 5132712

2 Nut, Tension Adjust

17 7621501

4 Rivet

18 5132611

2 Block, Idler Bolt Adjust

19 5631103

5631104

1

1

Guide, Slider, LH

Guide, Slider, RH

20 5245045

2 Plate, Coupler Block

21 7512310

6 Bolt

22 5434239

5434240

1

1

Block, Slider, Long, M-10, LH

Block, Slide, Long, M-10, RH

23 5132584

2 Block, Shock Pivot Threaded (M-10 Only)

24 7515511

2 Bolt (M-10 Only)

25 7542404

2 Nut (M-10 Only)

26 5133009

2 Spacer (M-10 Only)

27 7511967

4 Bolt

28 5132832

2 Clamp, Reservoir

29 7515319

2 Bolt

30 7515382

2 Bolt

31 7556179

2 Washer, Spring

32 5631065

2 Block, Wheel Mount, LWT

33 7512329

2 Bolt

34 5521563-309

2 Hi-Fax, M-10, Natural

35 7511975

2 Screw

36 7515199

2 Screw

3/02

B12

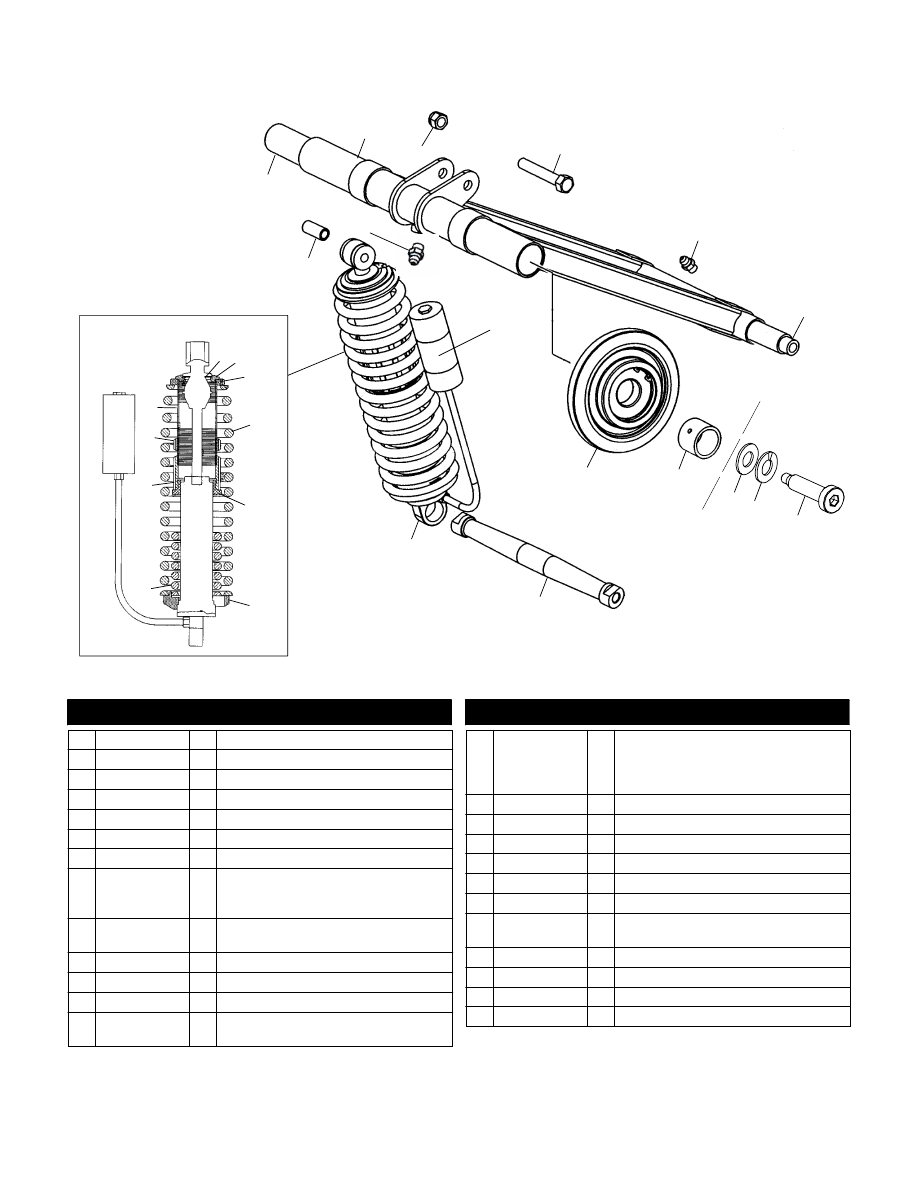

REAR SUSPENSION (M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

1

4

4

4

5

5

7

8

9

9

10

11

19

20

22

18

25

26

28

30

29

6

23

2

1

3

31

31

32

24

24

2

12

13

21

15

24

24

26

26

25

14

15

16

17

27

27

16

2

2

2

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

3 Nut, Nylok

2 7555806

6 Washer, Flat

3 7547064

1 Nut, Nylok

4 5432535

4 Spacer, Idler

5 7555918

1 Bushing

6 5333285

1 Spacer, Idler, Long

7 5020744

1 Shaft, Idler

8 1590307

2 Asm., Idler Wheel

9 1590305-312

1590305-216

1590305-293

2

2

2

Asm., Idler Wheel, Scrolled, Blue

Asm., Idler Wheel, Scrolled, Yellow

Asm., Idler Wheel, Scrolled, Red

10 7556130

2 Washer, Belle

11 7517731

2 Bolt

12 7517896

1 Screw

13 7517821

1 Screw

14 7517856

2 Screw

15 7552603

4 Washer, Spring Lock

16 7556042

4 Washer

17 5132583

2 Block, Shock Pivot Adjust (M-10)

18 7517921

2 Screw

19 3514384

2 Bearing

20 7710444

2 Ring, Retaining

21 7517857

2 Screw

22 5132586

1 Attachment, Lower (Limiter, Strap)

23 5411994

5411963

1

1

Track 1 Inch

Track 1.25 Inch

24 5411965

4 O-Ring (Qty. 2 for ACE)

25 5132793

2 Shaft, Tapered (M-10 Only)

26 5333902

3 Spacer, Shock Centering (M-10 Only)

27 7556301

2 Bushing

28 5330394

1 Spacer, Bogie, Inner

29 1541530-312

1541530-216

1541530-293

2

2

2

Asm., Wheel, Blue

Asm., Wheel, Yellow

Asm., Wheel, Red

30 5132490

1 Shaft

31 7558402

2 Washer, Flat

32 5333477-067

1 Tube

3/02

B13

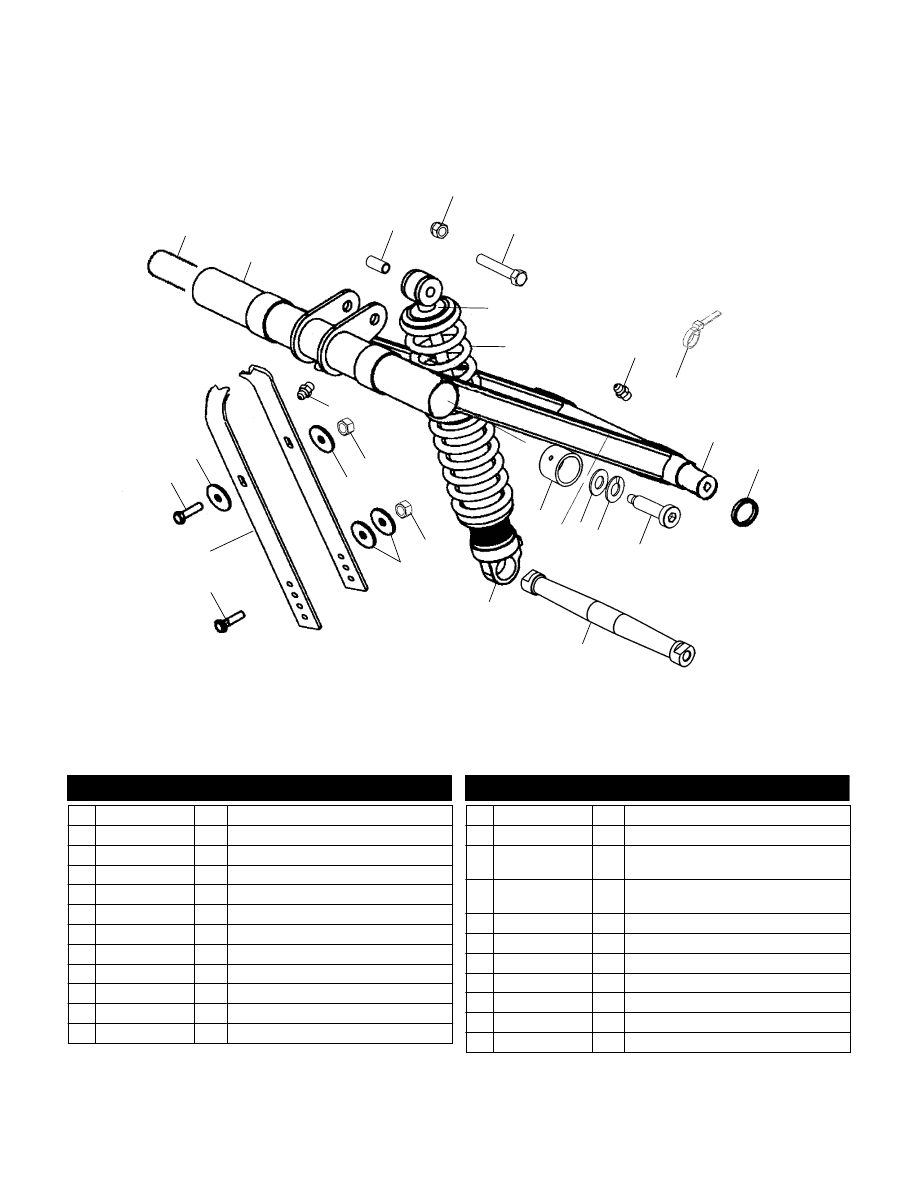

FRONT TORQUE ARM (M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

2

3

4

5

10

11

12

13

14

17

6

7

22

23

21

19

8

8

19

19

20

16

15

18

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5132675

1 Shaft

2 1541527-216

1 Arm, Torque, Yellow

3 5333905

1 Sleeve

4 7542439

1 Nut, Nylok

5 7515415

1 Screw

6 5020618

1 Retainer, Spring, Slotted

7 7041671-216

1 Spring, Compression

8 7080424

2 Fitting, Lubrication

9 7080138

3 Cable Tie

10 5132579

1 Shaft

11 5132783

2 Spacer

12 7517815

2 Screw

13 7552614

2 Washer, Lock

14 7555984

2 Washer, Flat

15 5132595

7512257

2

2

Spacer, Upper

Screw, Socket Set

16 --------------

2 Shaft, Tapered (See Rear Suspension,

M-10 Pg. B12, Ref. 25)

17 7042094

1 Shock, Front

18 7542324

1 Nut, Nylok

19 7556175

4 Washer, Flat

20 7542344

1 Nut, Nylok, Thin

21 7515316

1 Bolt, Carriage

22 5411940

1 Strap, Limiter

23 7512392

1 Screw

3/02

B14

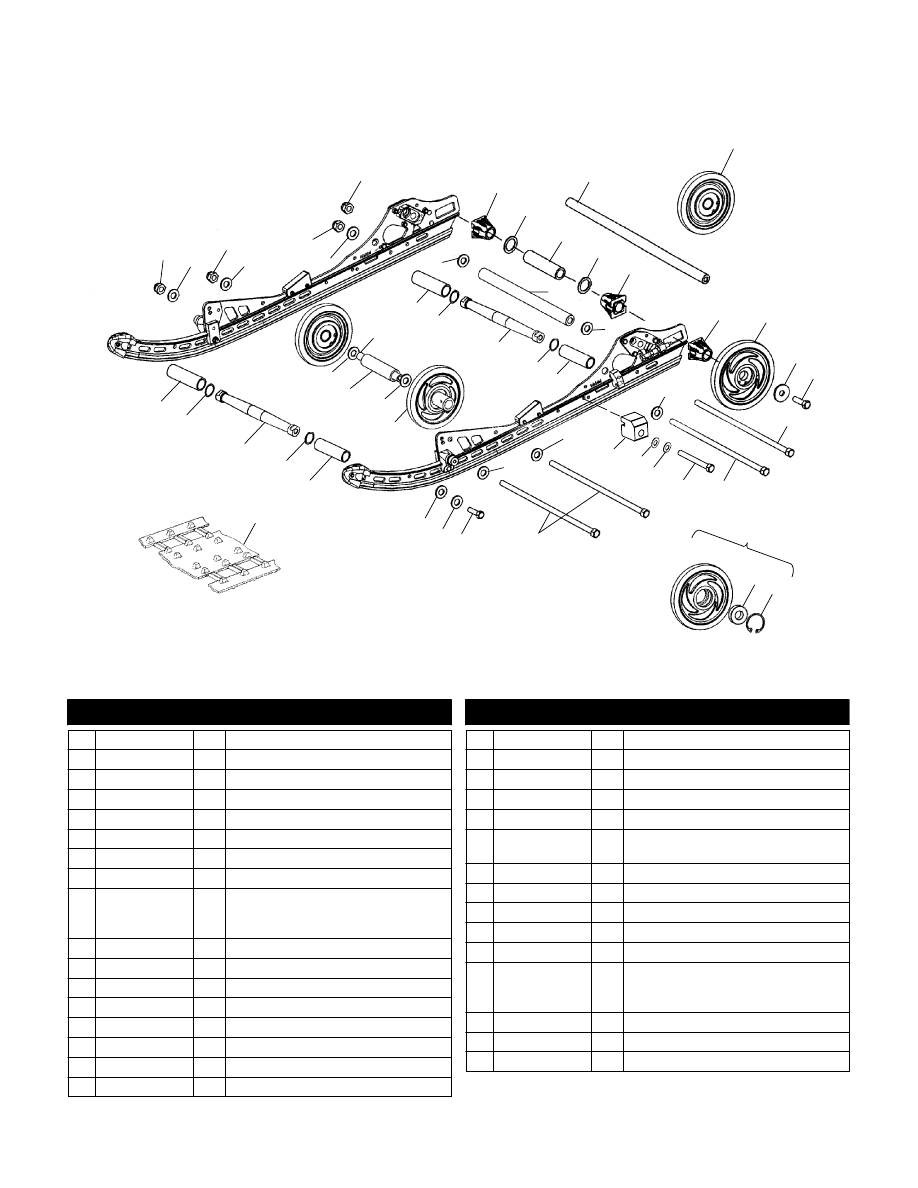

REAR TORQUE ARM (M-10)

700 XC SP EDGE M-10 F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O

S03NF8CS

1

2

3

4

5

6

8

9

10 11

12

13

15

14

17

20

16

25

18

24

21

23

22

19

5

7

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5132578

1 Shaft

2 1541527-216

1 Arm, Torque, Yellow

3 7542439

1 Nut, Nylok

4 7515415

1 Screw

5 7080424

2 Fitting, Lubrication

6 5133093

1 Shaft

7 7079432

1 Decal, M-10, Fox

8 1590308

3514330

7710486

2

2

2

Asm., Wheel

Bearing

Ring, Retaining

9 5132582

7512257

2

2

Collar

Screw, Socket Set

10 7555984

2 Washer, Flat

11 7552614

2 Washer, Lock

12 7517815

2 Screw, Socket Head

13 --------------

1 Shaft, Tapered (See Rear Suspension,

M-10 Pg. B12, Ref. 25)

14 7041934

7042149

1

1

Shock (See Shock, Rear Track, M-10 Pg.

C7 for Details)

Shock (ACE)(See Shock, Rear Track,

Edge Pg.C8 for Details)

15 5333905

1 Sleeve

16 5244747

1 Cap

17 5020618

1 Retainer, Spring Slotted

18 5132645

1 Nut, Preload

19 7041935-216

1 Spring, Shock, Rear

20 5433882

1 Bushing

21 5133032

5133449

1

1

Retainer, Spring, Rear

Retainer, Spring, Rear (ACE)

22 7041936-067

1 Spring, Overload, Rear

23 5132625

1 Ring, Adjuster

24 5132643

1 Nut, Ring Adjuster

25 5132794

1 Sleeve

3/02
