B3

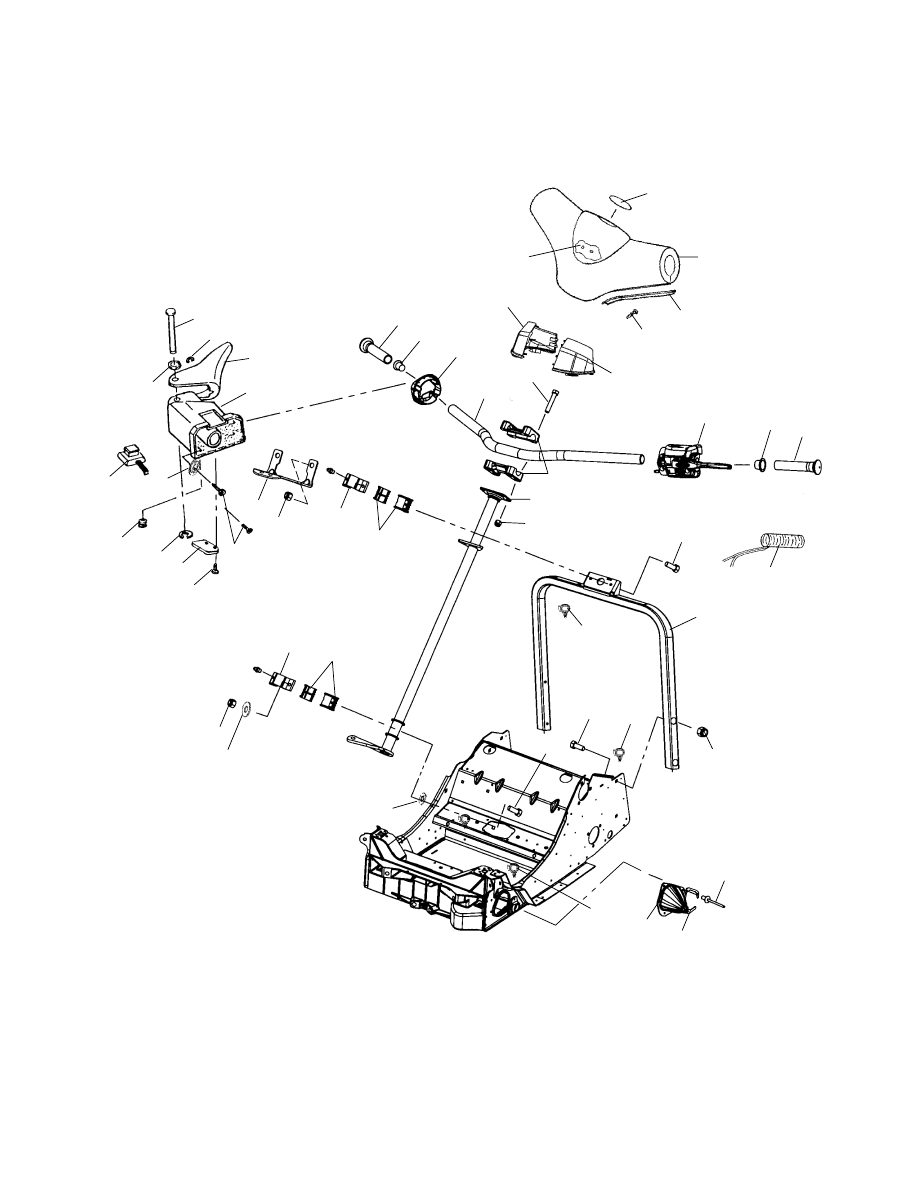

STEERING/HANDLEBAR

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

5

44

1

2

3

4

7

9

29

27

13

23

32

31

18

8

17

6

22

21

20

19

38

39

40

41

43

5

6

32

35

36

21

25

26

42

28

14

15

11

12

24

24

24

38

37

34

16

10

30

33

B4

STEERING/HANDLEBAR

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661624

1 Pin, Retaining

2 7710503

1 Ring, Retaining

3 5432970

2010171

1

1

Lever, Throttle

Lever w/Heater

4 5431592

1 Block, Throttle/Brake

5 5432634

2 Grip, Handlebar

6 5431096

2 Plug, Overflow

7 5433345

1 Adaptor, Block

8 5243355-067

1 Handlebar

9 7517238

4 Screw

10 5434488

1 Collar, RH

11 7670106

2 Nut, Push-On

12 5434179

1 Emblem, Star

13 5433159-070

1 Cover, Handlebar

14 5433160-070

2 Slide, Handlebar Cover

15 4010287

2 Clip, Dart

16 5434487

1 Collar, LH

17 --------------

1 Asm., Control, LH

(See Brake Pg. B5, Ref. 13)

18 5630187-067

2 Block, Handlebar

19 1821233-067

1820965-067

1

1

Post, Steering (If built before 3/01/02)

Post, Steering (If built after 3/01/02)

20 7542122

4 Nut, Nylok

21 7517579

4 Bolt, Carriage

22 2460677

2 Heater, Grip, Lo/Med/Hi

23 1013776-067

1013804-067

1

1

Hoop, Steering (Edge)

Hoop, Steering (M-10)

24 4020139

4 Clip, Rosebud

25 7512377

4 Bolt, Carriage

26 7542343

4 Nut

27 7621433

6 Rivet

28 5244470

2 Plate, Tie Rod Boot

29 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

30 7547030

2 Palnut

31 7558402

2 Washer, Flat

32 7542324

4 Nut, Nylok

33 5132967

5133648

1

1

Bracket, Steering Post

(If built before 3/01/02)

Bracket, Steering Post

(If built after 3/01/02)

34 5434167

5432785

2

2

Bushing, Steering Post

(If built before 3/01/02)

Bushing, Steering Post

(If built after 3/01/02)

35 5432785

2 Bushing

36 5131841

5133648

7080510

1

1

1

Bracket, Steering Post

(If built before 3/01/02)

Bracket, Steering Post

(If built after 3/01/02)

Fitting, Lubrication

37 5245354

1 Bracket, Console Support

38 7511848

8 Screw

39 5432261

1 Holder, Wire

40 7710401

1 Ring, Retaining

41 7512465

1 Screw, Set

42 7555727

1 Washer

43 4110106

1 Switch, Auxiliary Shut-Off

44 7555730

2 Washer

3/02

B5

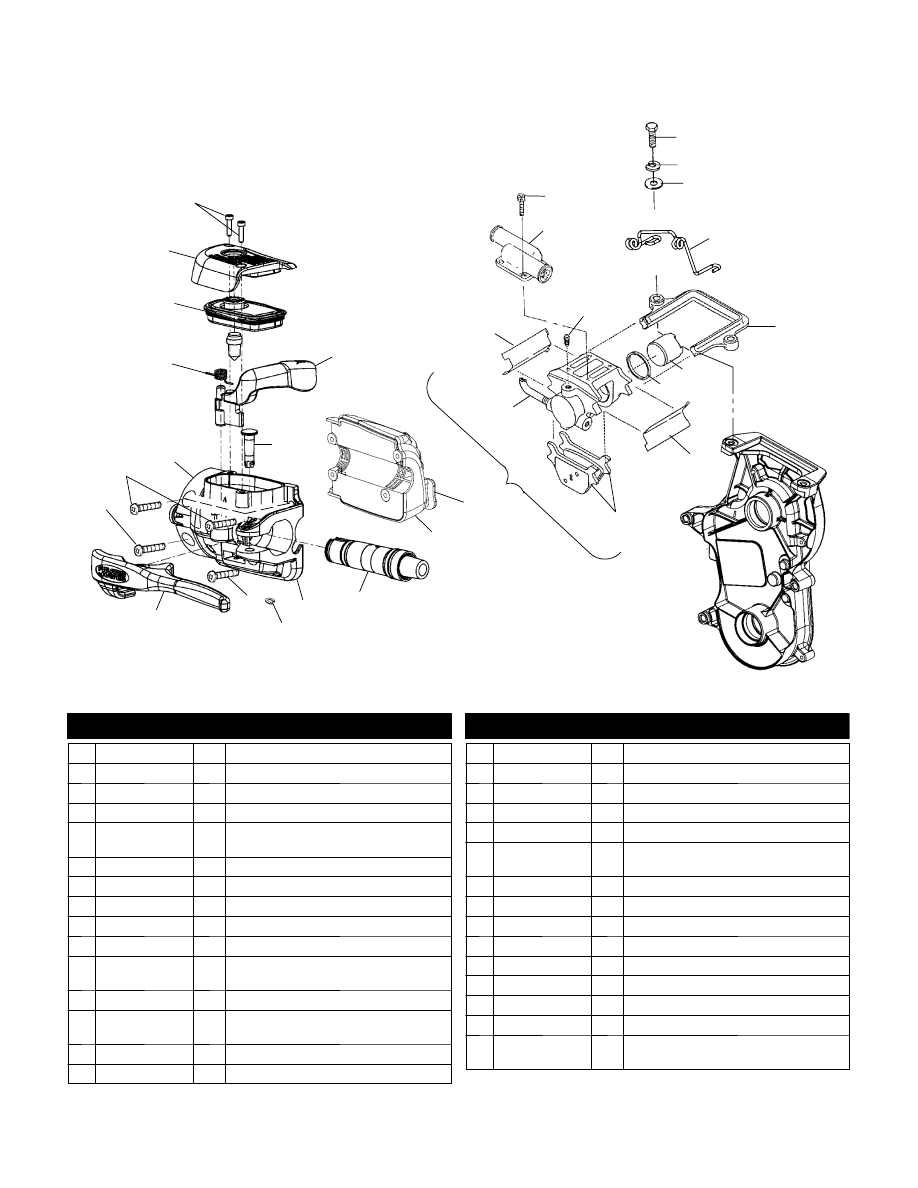

BRAKE

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

25

24

23

27

28

29

19

30

17

18

19

21

22

20

1

2

3

16

15

13

6

12

11

8

4

5

9

26

14

10

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2201254

1 Kit, Cover Screw

2 2201255

1 Kit, Cover Assembly (Incl. 1,3)

3 --------------

1 Gasket

4 2201250

1 Kit, Park Lever Spring

5 2010219

1 Asm., Master Cylinder

(Incl. 2,4,8,11,12,15)

6 7517441

2 Screw

7 7512078

1 Screw

8 2201943

1 Kit, Lever

9 7517566

1 Screw

10 2201945

1 Kit - Snap Ring

11 2202146

4010157

1

1

Kit, Asm., Master Cylinder

Switch, Brake Light

12 2201944

1 Kit, Cartridge Subassembly

13 2010167

2010168

1

1

Asm., Control, LH

Asm., Control, LH (ACE)

14 5433291

1 Button, Switch, HI/LO, LH Control

15 2201946

1 Kit, Pivot Pin

16 2201251

1 Kit, Park Lever and Spring (Incl. 4)

17 1910344

1 Asm., Brake Caliper (Incl. 28,29,30)

18 1910546

1 Line, Brake

19 2200467

1 Kit, Clip Spring (Qty. 2)

20 1930735

1 Inlet

21 1930728

2201024

1

1

Kit, Cooler/Water

Kit, Gasket, Brake Cooler

22 1930729

1 Screw (Pkg. of 4)

23 7515521

2 Bolt

24 7552603

2 Washer, Spring Lock

25 7555801

2 Washer, Wrought

26 5244413

1 Guide, Rope

27 1930733

1 Bracket, Caliper

28 1930734

1 Piston and Seal (Incl. 29)

29 2200466

1 Kit, Seal

30 2201430

1 Kit, Heavy Duty Brake Pad, Type 81

(Incl. 19)

3/02

B6

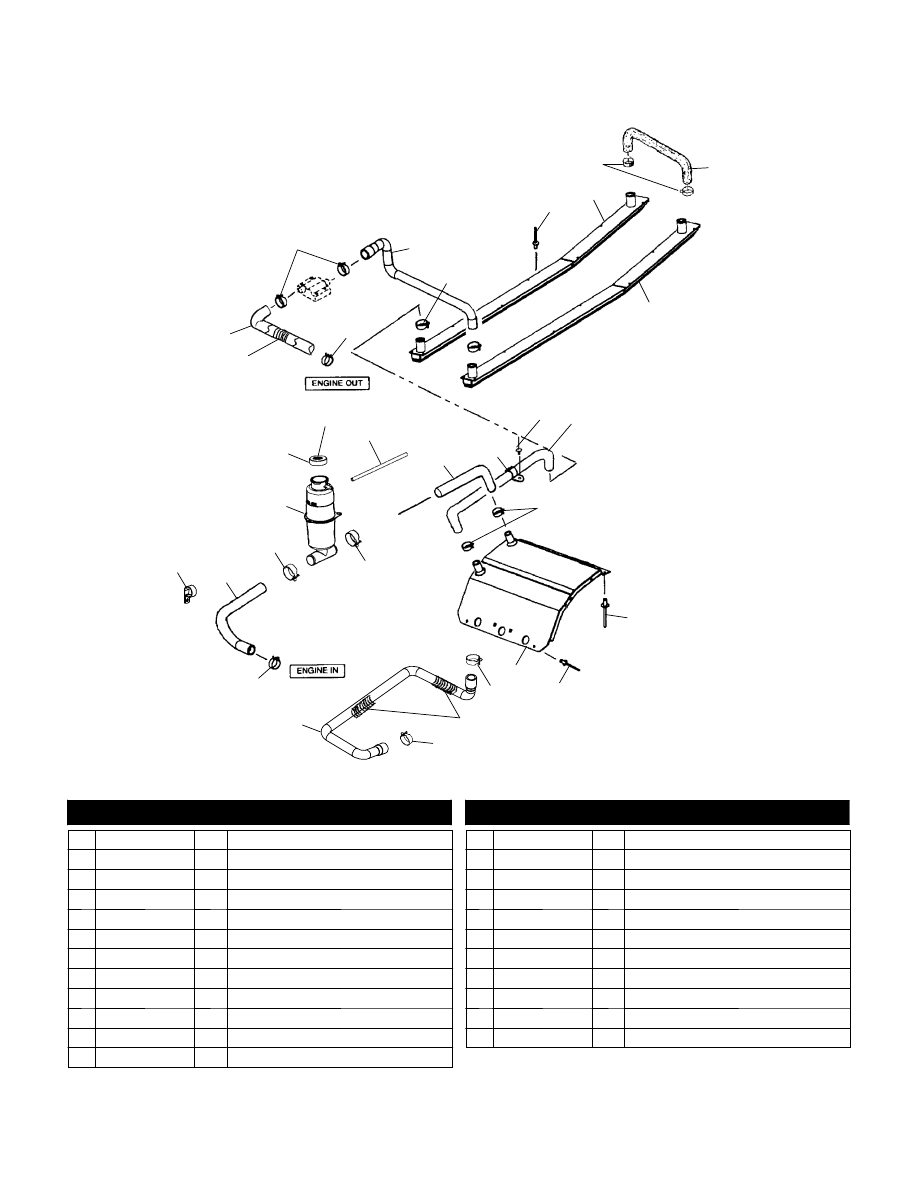

COOLING SYSTEM

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

17

1

2

3

4

15

7

9

8

6

14

20

16

23

19

1

4

1

1

5

10

10

11

12

13

5

18

22

21

3

13

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080844

7 Clamp, Springband

2 5412163

1 Hose, Wear Strip/Brake Cooler

3 7621432

23 Rivet

4 1240097

2 Wear Strip

5 7080843

3 Clamp, Springband

6 5411854

1 Hose, Crossover, Wear Strip

7 5412162

1 Hose, Center Cooler/Wear Strip

8 7661637

10 Rivet

9 2520255

1 Cooler

10 7081030

2 Clamp, Bypass

11 5521398-13

2 Conduit, Flex

12 5411536

1 Hose, By-Pass

13 7080560

2 Clamp, Hose

14 7080951

1 Clamp, Hose, Vinyl Coated

15 5412160

1 Hose, Pump/Bottle

16 2520195

1 Bottle, Coolant

17 2511270

1 Cap, Pressure

18 7170063

1 Decal, Bottle Cap

19 8450003-1525

1 Line, Fuel

20 5412161

1 Hose, Cooler/Bottle

21 7080653

1 Clamp, Hose

22 7042134

1 Spring, Hose Retainer

23 5411956

1 Hose, Engine Out/Brake Cooler

3/02
