Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 4





A13

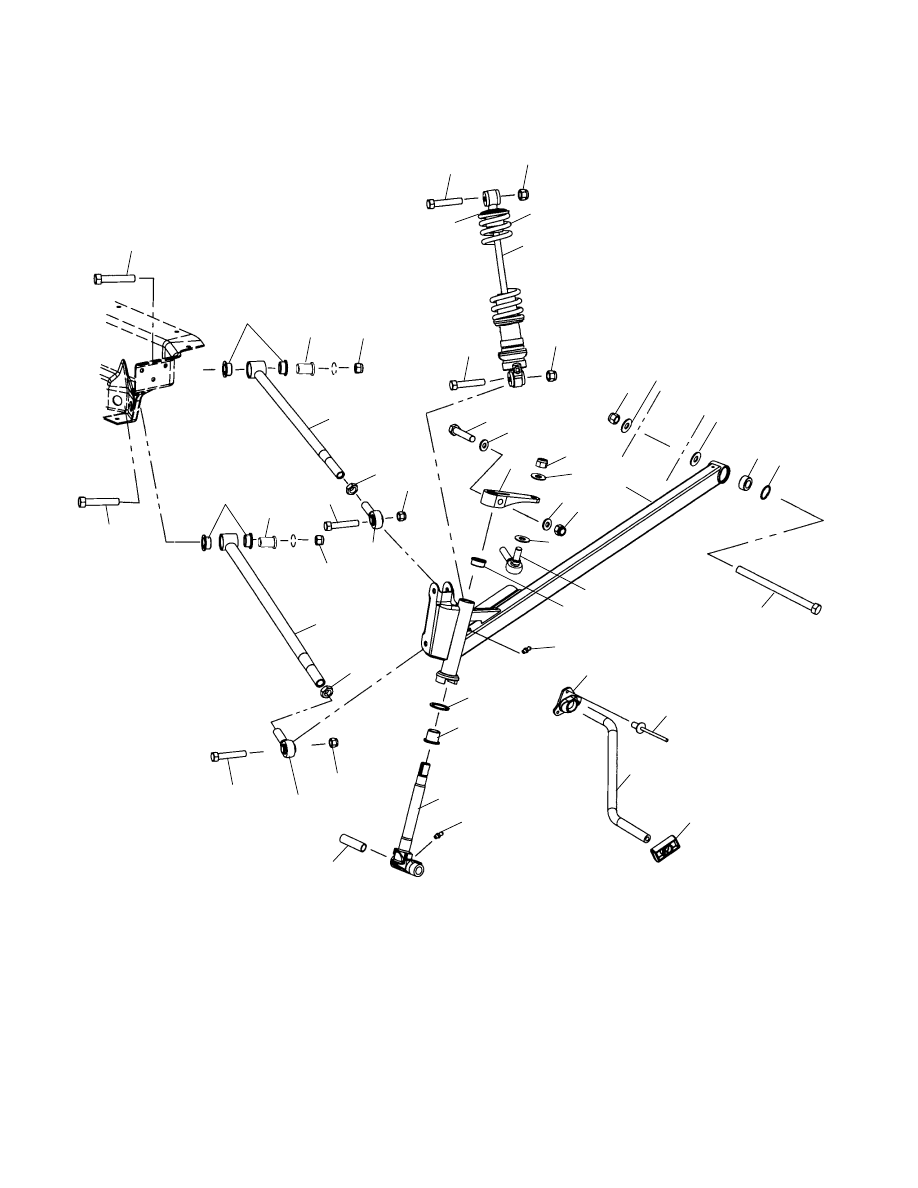

FRONT SUSPENSION

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

7

10

11

13

14

4

19 20

17

21

16

22

23

24

25

26

27

28

29

30

31

32

33

12

34

35

36

37

38

2

39

40

5

3

1

6

7

7

13

8

8

7

7

7

2

12

15

9

15

18

4

12

A14

FRONT SUSPENSION

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517980

2 Bolt

2 5434036

8 Bushing, Radius Rod, Pivot, Inner

3 5132779

2 Bushing, Shoulder

4 7547066

4 Nut, Nylok

5 1820679-067

1820679-216

2

2

Rod, Radius, Upper, Black

Rod, Radius, Upper, Yellow

6 7542520

2 Nut, Jam

7 7542439

12 Nut, Nylok

8 7515433

4 Screw

9 5630580

2 Retainer, Spring, Slotted

10 7041950-067

2 Spring, Compression

11 7041976

2 Shock, IFS, IFP

12 7517583

6 Screw

13 7555832

4 Washer

14 5132728

2 Arm, Steering

15 7555797

4 Washer, Flat

16 1821165-293

1821166-293

1821165-216

1821166-216

1821165-385

1821166-385

1

1

1

1

1

1

Asm., Trailing Arm, Red, LH (Incl. 19,20)

Asm., Trailing Arm, Red, RH (Incl. 19,20)

Asm., Trailing Arm, Yellow, LH (Incl. 19,20)

Asm., Trailing Arm, Yellow, RH (Incl. 19,20)

Asm., Trailing Arm, Silver, LH (Incl. 19,20)

Asm., Trailing Arm, Silver, RH (Incl. 19,20)

17 7555820

2 Washer, Flat

18 5132364

2 Cup, Mount, Trailing Arm

19 7061042

2 Bearing, Spherical

20 7710437

2 Ring, Retaining

21 7512099

2 Screw

22 7061057

2 Rod End, RH

23 3573909

2 Bushing

24 7080433

2 Fitting, Lubrication

25 5433234

2 Bushing, Torsion Bar

26 7621452

6 Rivet

27 5244415-067

1 Bar, Torsion

28 5434369

2 Slide, Torsion Bar

29 7556509

2 Bushing

30 3574208

2 Bushing, Flanged

31 6230225-067

2 Shaft, Spindle

32 7080306

2 Fitting, Lubrication

33 5010158

2 Bushing

34 7061060

2 Rod End

35 7542711

2 Nut, Jam

36 1820677-067

1820677-216

2

2

Rod, Radius, Lower, Black

Rod, Radius, Lower, Yellow

37 7547065

2 Nut, Nylok

38 7061061

2 Rod End

39 5132780

2 Bushing, Shoulder

40 7512684

2 Bolt

3/02

B1

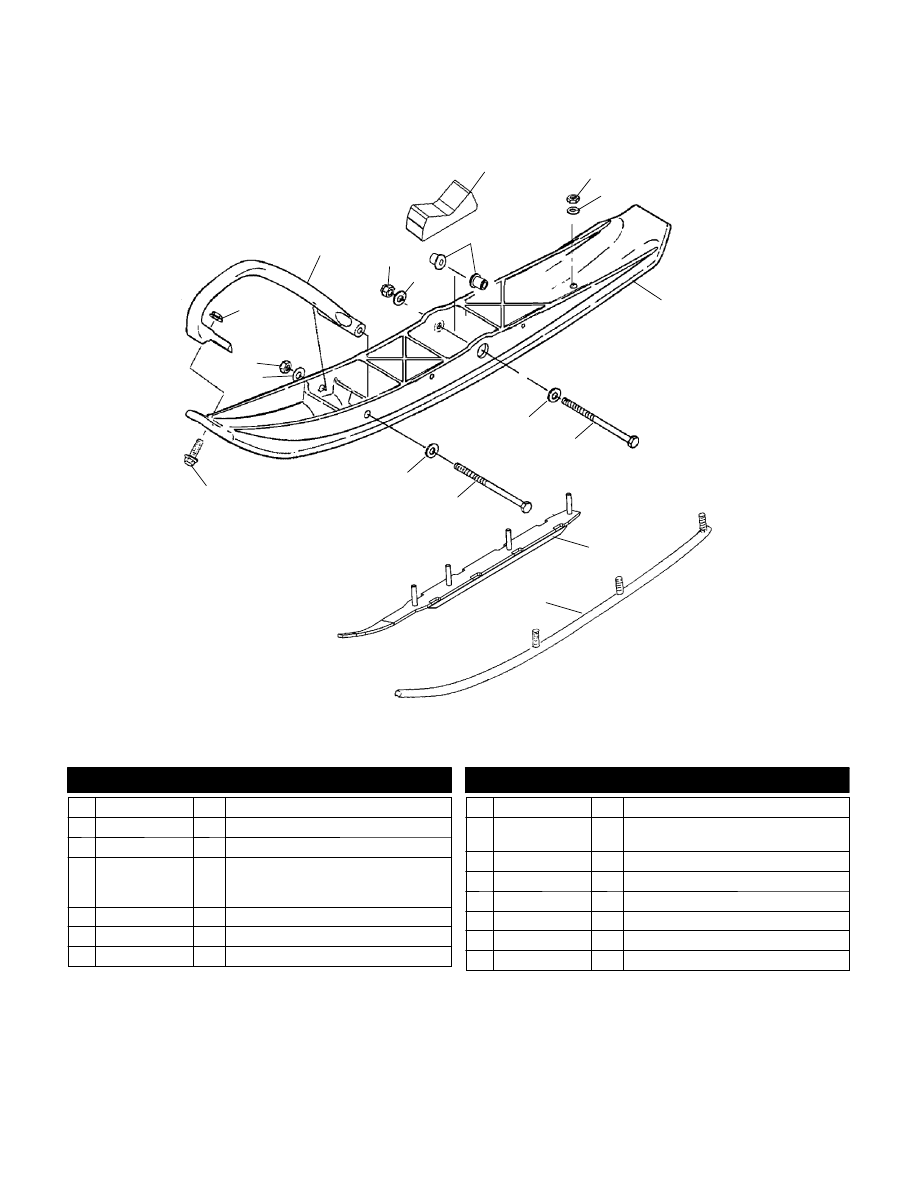

SKI

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

13

6

9

10

11

14

15

3

8

5

2

1

7

4

5

2

3

12

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

4 Nut, Nylok

3 7555832

4 Washer

4 5434165-216

5434165-070

5434165-293

2

2

2

Toe, Ski, Plastic, Yellow

Toe, Ski, Plastic, Black

Toe, Ski, Plastic, Red

5 7556130

4 Washer

6 5132637

2 Bushing

7 5412018

2 Stop, Rubber

8 7542324

8 Nut, Nylok (Qty 8 for Dual, Qty. 6 for Std.)

9 7556175

8 Washer, Flat

(Qty 8 for Dual, Qty. 6 for Std.)

10 1820929-070

2 Ski

11 7517968

2 Screw

12 2874066

2 Kit, Skag, Dual, 4 Inch, 60 Degree

13 1820461-067

2 Skag, 4 Inch, 60 Degree

14 7515514

2 Screw

15 7515307

2 Screw

3/02

B2

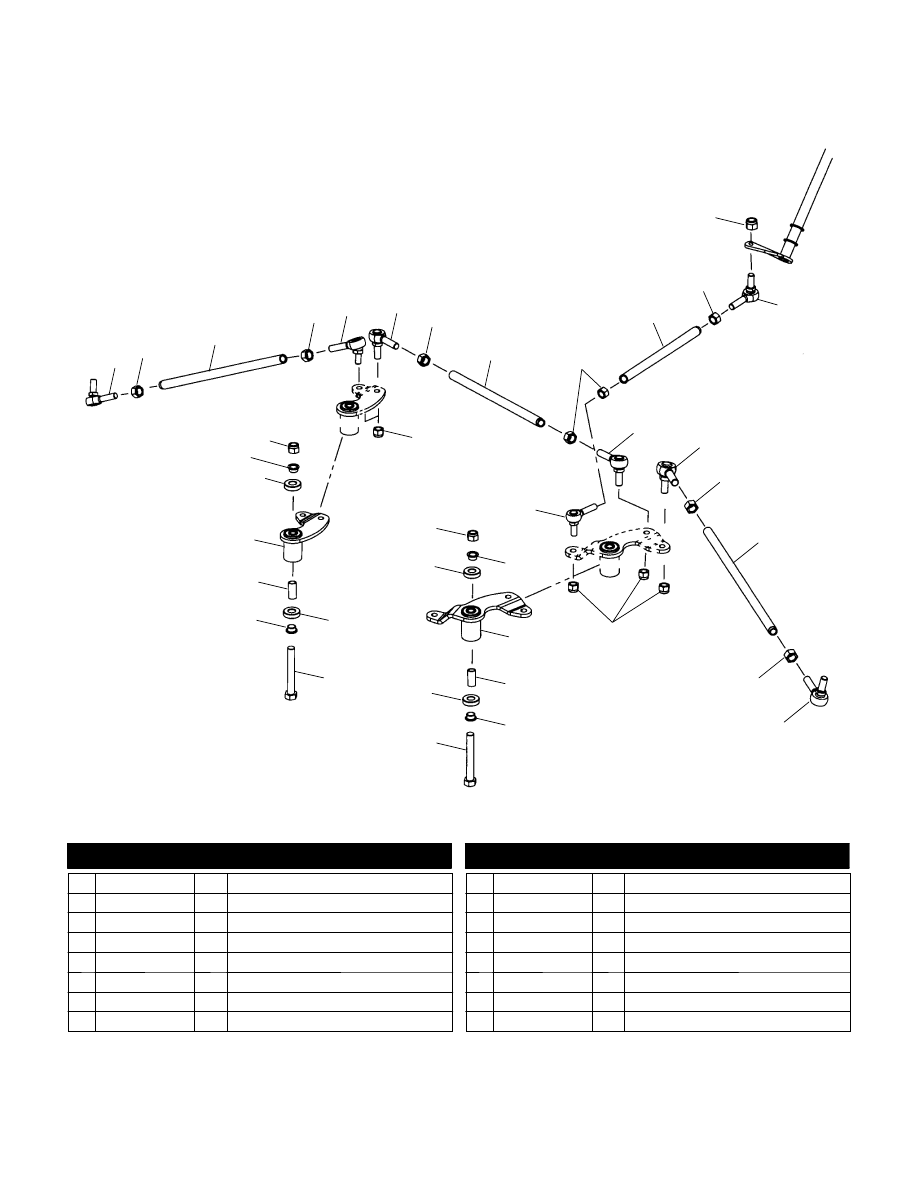

STEERING

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

9

2

8

4

5

3

1

14

11

15

12

13

16

7

1

2

2

2

9

9

9

4

4

5

10

3

13

15

15

11

11

11

14

15

9

6

6

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End, RH

2 7542401

4 Nut

3 5333949

2 Tie Rod

4 7542424

4 Nut, LH

5 7061055

2 Rod End, LH

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5133423

2 Tube, Spacer

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

3/02
