Snowmobile Polaris 700 XC, 800 XC (2003 year). Manual - part 1

PARTS MANUAL PN 9917784 and MICROFICHE PN 9917785 3/02

700 XC SP EDGE

Model #S03NP7(CSA)(CSB)

700 XC EDGE F/O

Model #S03NP7CS

700 XC SP EDGE X F/O

Model #S03NA7CS

700 XC SP EDGE M-10 F/O

Model #S03NE7CS

700 XC SP EDGE X M-10 F/O

Model #S03NF7CS

E

2002 Polaris Sales Inc.

800 XC SP EDGE

Model #S03NP8(CSA)(CSB)

800 XC EDGE F/O

Model #S03NP8CS

800 XC SP EDGE X F/O

Model #S03NA8CS

800 XC SP EDGE M-10 F/O

Model #S03NE8CS

800 XC SP EDGE X M-10 F/O

Model #S03NF8CS

TABLE OF CONTENTS

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10

F/O S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE

S03NP8CSB and 800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

Parts Manual

A

AIRBOX

C14

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

B

BATTERY BOX

D2

. . . . . . . . . . . . . . . . . . . . . . .

BRAKE

B5

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

C

CARBURETOR (700)

D10-11

. . . . . . . . . . . . . . . . . .

CARBURETOR (800)

E3-4

. . . . . . . . . . . . . . . . . .

CHAINCASE

C1

. . . . . . . . . . . . . . . . . . . . . . . .

CHASSIS

A3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CONSOLE

A12

. . . . . . . . . . . . . . . . . . . . . . . . . .

COOLING SYSTEM

B6

. . . . . . . . . . . . . . . . . . .

CRANKCASE (700)

D6

. . . . . . . . . . . . . . . . . . . .

CRANKCASE (800)

D14

. . . . . . . . . . . . . . . . . . . .

CYLINDER (700)

D7

. . . . . . . . . . . . . . . . . . . . .

CYLINDER (800)

E1

. . . . . . . . . . . . . . . . . . . . .

D

DECALS -- EDGE

A10

. . . . . . . . . . . . . . . . . . . . .

DECALS -- EDGE X

A11

. . . . . . . . . . . . . . . . . . .

DRIVE CLUTCH (Manual Start Models)

C11

. . . . .

DRIVE TRAIN

D1

. . . . . . . . . . . . . . . . . . . . . . . .

DRIVEN CLUTCH

C13

. . . . . . . . . . . . . . . . . . . . .

E

ELECTRIC MODULE (M--10)(ACE)

C3

. . . . . . . .

ENGINE MOUNTING

D5

. . . . . . . . . . . . . . . . . .

EXHAUST

D4

. . . . . . . . . . . . . . . . . . . . . . . . . .

F

FOIL/FOAM

A9

. . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SUSPENSION

A13-14

. . . . . . . . . . . . . . . . .

FRONT TORQUE ARM (EDGE)

B9

. . . . . . . . . . .

FRONT TORQUE ARM (M--10)

B13

. . . . . . . . . . .

H

HOOD

A7-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

M

MAGNETO (700)

D12

. . . . . . . . . . . . . . . . . . . . .

MAGNETO (800)

E6

. . . . . . . . . . . . . . . . . . . . .

N

NOSEPAN

A5-6

. . . . . . . . . . . . . . . . . . . . . . . . . .

P

PISTON and CRANKSHAFT (700)

D9

. . . . . . . . .

PISTON and CRANKSHAFT (800)

E5

. . . . . . . . .

R

RAIL MOUNTING (EDGE)

B7

. . . . . . . . . . . . . . .

RAIL MOUNTING (M--10)

B11

. . . . . . . . . . . . . . .

REAR SUSPENSION (EDGE)

B8

. . . . . . . . . . . .

REAR SUSPENSION (M--10)

B12

. . . . . . . . . . . . .

REAR TORQUE ARM (EDGE)

B10

. . . . . . . . . . . .

REAR TORQUE ARM (M--10)

B14

. . . . . . . . . . . .

RECOIL STARTER (700)

D13

. . . . . . . . . . . . . . . .

RECOIL STARTER (800)

E7

. . . . . . . . . . . . . . . .

S

SEAT and GAS TANK

A4

. . . . . . . . . . . . . . . . . .

SHOCK (FRONT TRACK)(EDGE)

C5

. . . . . . . . .

SHOCK (FRONT TRACK)(M--10)

C6

. . . . . . . . . .

SHOCK (REAR TRACK)(EDGE)

C8

. . . . . . . . . .

SHOCK (REAR TRACK)(M--10)

C7

. . . . . . . . . . .

SHOCK and RESERVOIR (Rear Track)(Edge)

C9

SHOCK, FOX, IFS

C4

. . . . . . . . . . . . . . . . . . . .

SKI

B1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STARTING MOTOR

E8

. . . . . . . . . . . . . . . . . . .

STEERING

B2

. . . . . . . . . . . . . . . . . . . . . . . . . .

STEERING -- HANDLEBAR

B3-4

. . . . . . . . . . . . . .

T

TOOL KIT

E9

. . . . . . . . . . . . . . . . . . . . . . . . . . .

W

WATER PUMP/OIL PUMP (700)

D8

. . . . . . . . . .

WATER PUMP/OIL PUMP (800)

E2

. . . . . . . . . .

The illustrations used in this Parts Manual are for reference to replacement parts only. This manual is not to be used for assembly.

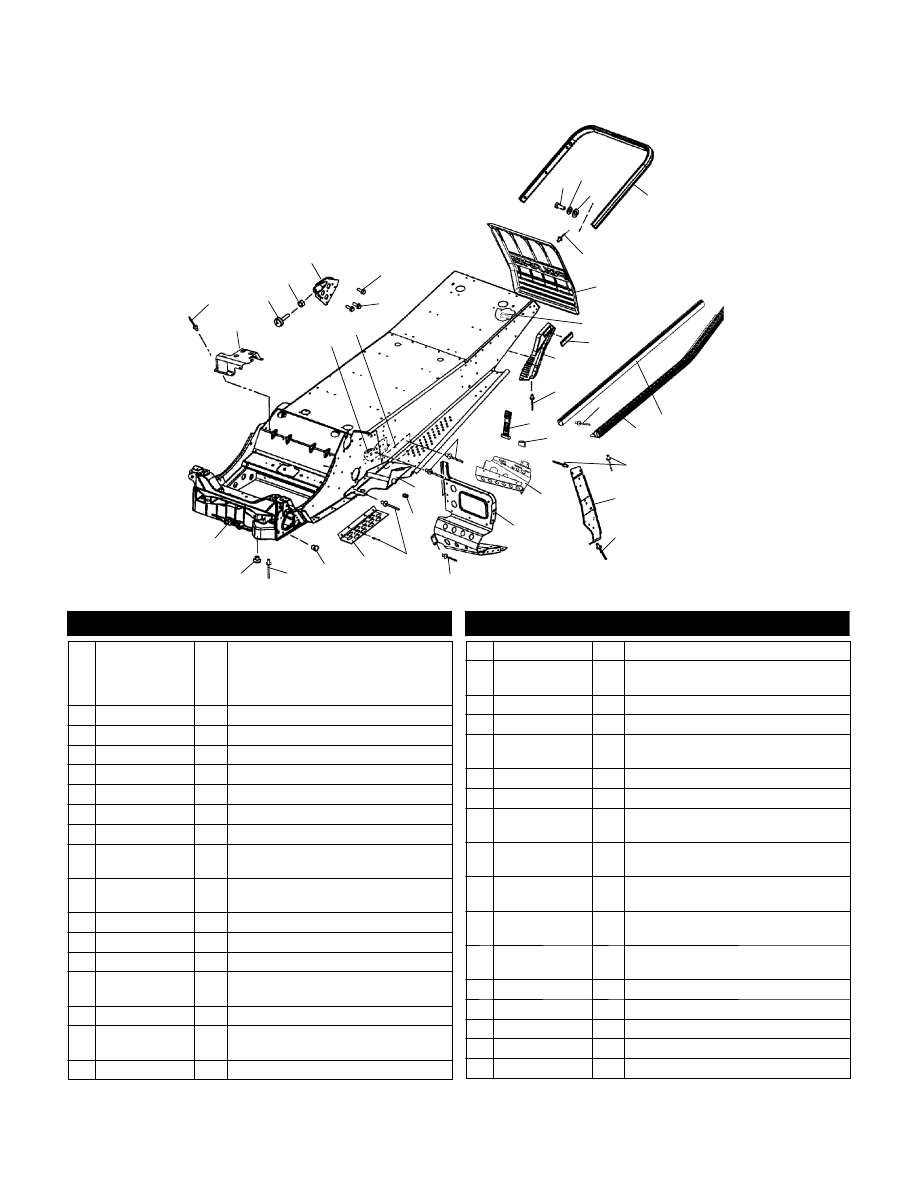

A3

CHASSIS

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

3

4

5

14

10 11

12

13

15

17

16

18

24

26

30

19

19

25

23

19

1

22

14

19

19

20

29

19

7

6

E

2002 Polaris Sales Inc.

27

31

33

21

2

28

32

8

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1013778-309

1013795-1124

1013805-309

1013811-1124

1

1

1

1

Asm., Chassis, Edge, Natural

Asm., Chassis, Edge X, Natural/Yellow

Asm., Chassis, M-10, Natural

Asm., Chassis, M-10, Natural/Yellow (X)

1 7621432

5 Rivet

2 5246330

1 Bracket, Oil Tank/Hose Support

3 3110078

1 Stop, Torque

4 7542404

1 Nut

5 1013377

1 Stop, Torque

6 7517632

1 Screw

7 7517854

2 Screw

8 5244997-067

5244998-067

1

1

Brace, Tunnel, Lower, LH (M-10)

Brace, Tunnel, Lower, RH (M-10)

9 5244999-067

5245001-067

1

1

Pad, Suspension, Front, LH (M-10)

Pad, Suspension, Front, RH (M-10)

10 7512240

6 Bolt

11 7552801

6 Washer, Spring Lock

12 7558301

6 Washer, Flat

13 2632165-309

2632165-216

1

1

Bumper, Rear, Unpainted

Bumper, Rear, Yellow

14 7621472

13 Rivet

15 5433961-1038

5433979

1

1

Flap, Snow, Edge, Black/White

Flap, Snow, Edge X

16 7517441

4 Screw

17 2670133

1 Reflector, Red

18 2632443-070

2632444-070

1

1

Skirt, Snow, LH

Skirt, Snow, RH

19 7661637

74 Rivet

20 5245118

2 Brace, Tunnel Roll

21 5132903

5132904

1

1

Grip, Tunnel Roll, LH

Grip, Tunnel Roll, RH

22 5433150

2 Strap

23 5812352

1 Pad, Clutch Guard

24 5246310

5246311

1

1

Support, Footrest, LH

Support, Footrest, RH

25 5245457

5245458

1

1

Mount, Console, Toe Clip, LH

Mount, Console, Toe Clip, RH

26 5245288

5242740

1

1

Footrest, LH

Footrest, RH

27 2202059

2202060

1

1

Kit, Trailing Arm Mount, LH

Kit, Trailing Arm Mount, RH

28 5412276

7081085

1

1

Grommet, M-10 ACE

Plug, Barbed (M-10)

29 5245836

1 Guard, Belt

30 7080416

2 Plug, Hole

31 7661639

15 Rivet

32 7081076

2 Plug, Hole

33 5132292

1 Bulkhead, Front

3/02

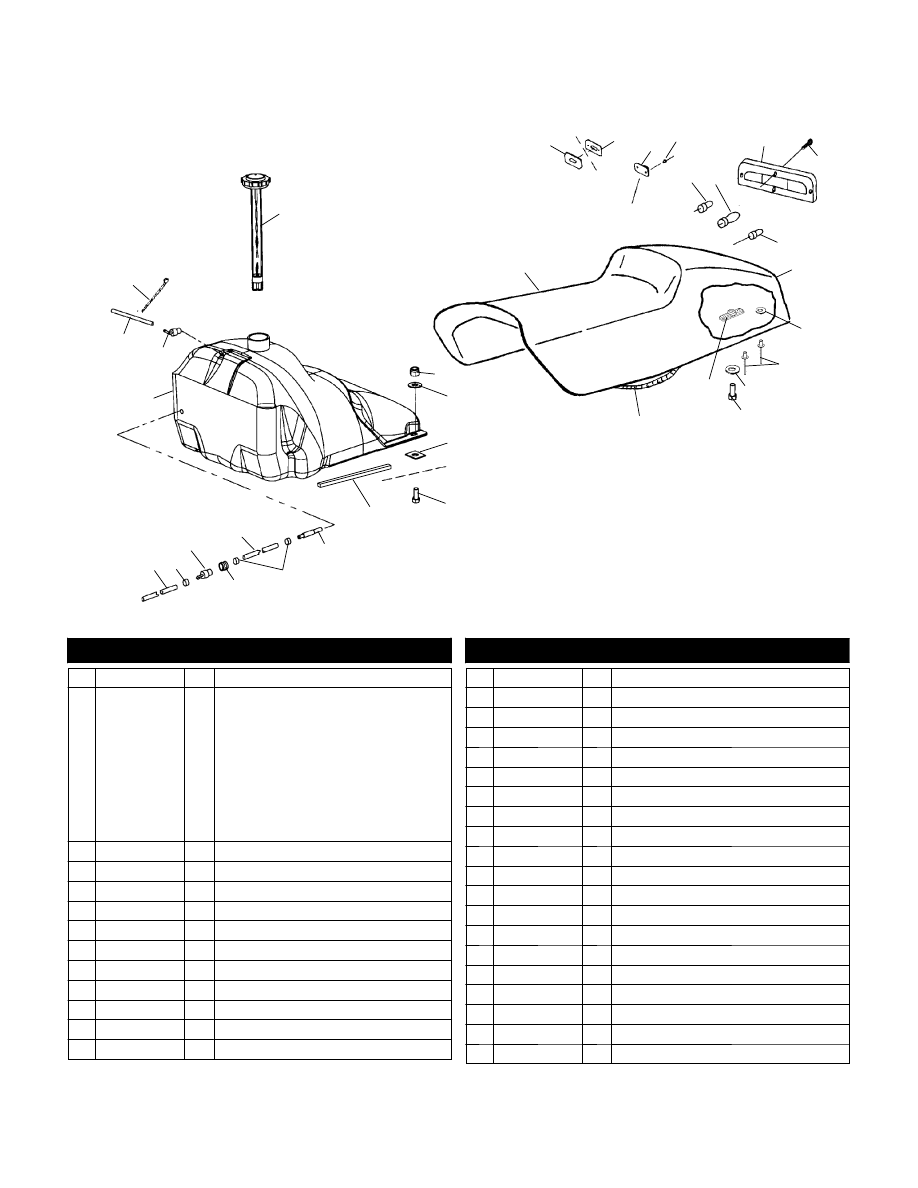

A4

SEAT AND GAS TANK

700 XC SP EDGE S03NP7CSA and 700 XC SP EDGE S03NP7CSB and 700 XC EDGE S03NP7CS and 700 XC SP EDGE X F/0 S03NA7CS and 700 XC SP EDGE M-10 F/O

S03NE7CS and 700 XC SP EDGE X M-10 F/O S03NF7CS and 800 XC EDGE F/O S03NP8CS and 800 XC SP EDGE S03NP8CSA and 800 XC SP EDGE S03NP8CSB and

800 XC SP EDGE X F/0 S03NA8CS and 800 XC SP EDGE M-10 F/O S03NE8CS and 800 XC SP EDGE X M-10 F/O S03NF8CS

2

17

8

11

9

15

1

30

31

23

24

28

27

7

7

3

4

6

5

10

26

29

25

22

18

20

21

14

16

32

33

19

12

13

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1240066

1 Cap w/Gauge, Fuel

2 2683009

2683010

2683011

2683012

2683077

2683078

2683053

2683054

2683055

2683056

1

1

1

1

1

1

1

1

1

1

Asm., Seat (Black/Blue)

Cover, Seat (Black/Blue)

Asm., Seat (Black/Red)

Cover, Seat (Black/Red)

Asm., Seat, Edge X (Red)

Cover, Seat, Edge X (Red)

Asm., Seat, Edge X (Blue)

Cover, Seat, Edge X (Blue)

Asm., Seat, Edge X (Black)

Cover, Seat, Edge X (Black)

3 7080550

2 Grommet, Relatch, Bottom

4 7080549

2 Grommet, Relatch, Top

5 7080548

2 Relatch w/Hole, Twist Lock

6 7621337

4 Rivet

7 4030024

2 Bulb, Taillight

8 4030045

1 Bulb, Brakelight

9 5430423

1 Lens

10 7511840

4 Screw

11 5433341

1 Housing, Taillight

12 7555727

3 Washer

13 7621319

7 Rivet

14 7558301

2 Washer, Flat

15 7517219

2 Screw

16 5631194

2 Nut, Seat

17 2460399

1 Harness, Taillight

18 7542122

2 Nut, Nylok

19 7555960

2 Washer, Flat

20 7670021

2 Nut, Speed

21 7512193

2 Bolt, Carriage

22 5810947

2 Foam, Seal

23 7052215

1 Pickup, Fuel

24 7080768

2 Ring, Compression

25 5432981

1 Grommet, Flanged

26 8350017-600 AR Line, Fuel
27 7080003

1 Clamp, Hose, Red

28 7052269

1 Fitting, Straight

29 8350020-600 AR Line, Fuel
30 2520262

1 Asm., Fuel Tank (Incl. 23-31)

31 7052095

1 Fitting, 90 Degree

32 8450061-600 AR Line, Fuel
33 7080804

2 Cable Tie, Releasable

3/02
