Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 4





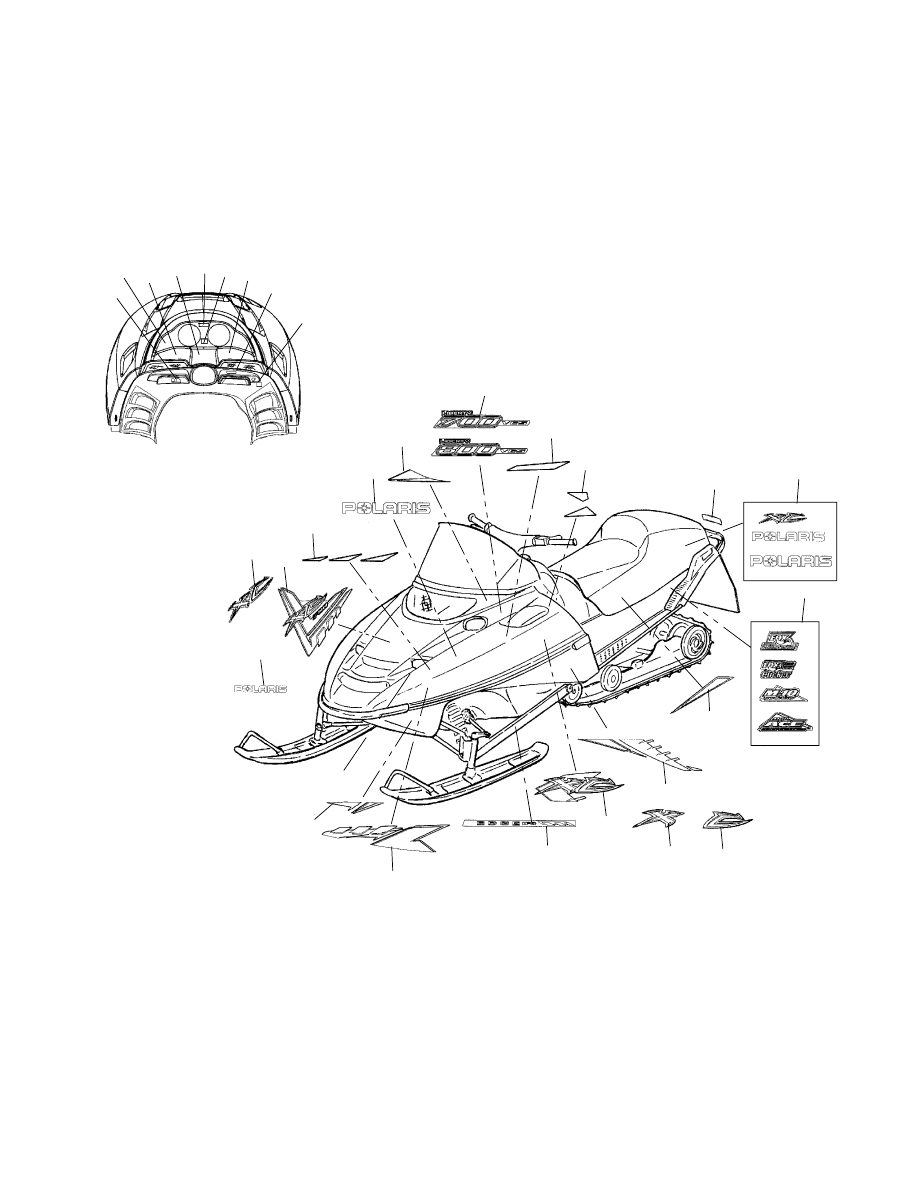

A13

DECALS

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

19

20

16

12

10

3

4

7

8

14

23

21

27

9

1

5

2

18

28

15

22

29

30

6

17

13

11

26

25

24

E

2003 Polaris Sales Inc.

A14

DECALS

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202552

2202553

2202556

2202557

2200891

1

1

1

1

1

Kit, Hood Decal, ’04 700 XC, Black/Silver

(Incl. 2,6,10-18,24-26,28,30)

Kit, Hood Decal, ’04 800 XC, Black/Silver

(Incl. 2,6,10-18,24-26,28,30)

Kit, Hood Decal, ’04 700 XC, Blue/White

(Incl. 2,6,10-18,24-26,28,30)

Kit, Hood Decal, ’04 800 XC, Blue/White

(Incl. 2,6,10-18,24-26,28,30)

Kit, Decal Application Solution

(For Seat Decals)

1 7079509

1 Decal, Ignition

2 7171299

1 Decal, Dash

3 7079886

1 Decal, Warning, English

4 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

5 7078716

1 Decal, Electric Start, Domed

(Electric Start Only)

6 7170608

1 Urocal, “PERC”

7 7079887

1 Decal, Warning, French

8 7075438

1 Decal, Warning, “NO PASSENGER”

9 7170061

1 Decal, Choke

10 7171195

1 Urocal, “POLARIS”

11 7171255

1 Urocal, Hood Center, “XC”

12 7171263

7171351

7171264

7171352

1

1

1

1

Decal, Hood Center, “XC 700 SP” (Blk/Silver)

Decal, Hood Center, “XC 700 SP” (Blu/White)

Decal, Hood Center, “XC 800 SP” (Blk/Silver)

Decal, Hood Center, “XC 800 SP” (Blu/White)

13 7171283

7171284

1

1

Urocal, Chrome, Front, LH

Urocal, Chrome, Front, RH

14 7171273

7171274

1

1

Decal, Hood Top, “POLARIS” LH

Decal, Hood Top, “POLARIS” RH

15 7171285

7171286

7171361

7171362

1

1

1

1

Decal, Headlight, LH (Black/Silver)

Decal, Headlight, RH (Black/Silver)

Decal, Headlight, LH (Blue/White)

Decal, Headlight, RH (Blue/White)

16 7171269

7171270

7171271

7171272

1

1

1

1

Decal, Hood Top, “700”, LH

Decal, Hood Top, “700”, RH

Decal, Hood Top, “800”, LH

Decal, Hood Top, “800”, RH

17 7171281

7171282

1

1

Urocal, Chrome, Center, LH

Urocal, Chrome, Center, RH

18 7171279

7171280

1

1

Urocal, Chrome, Rear, LH

Urocal, Chrome, Rear, RH

19 7076360

1 Decal, Track/Seat, English/French, LH/RH

20 7171305

7171354

2

2

Decal, Seat, “XC POLARIS”

Decal, Seat, “POLARIS”(Adjustable Seat)

21 7171293

7171294

7171295

7171296

7171297

7171298

7171301

7171302

1

1

1

1

1

1

1

1

Decal, Tunnel, “FOX”, LH

Decal, Tunnel, “FOX”, RH

Decal, Tunnel, “FOX Clicker”, LH

Decal, Tunnel, “FOX Clicker”, RH

Decal, Tunnel, “M-10 by Fast”, LH

Decal, Tunnel, “M-10 by Fast”, RH

Decal, Tunnel, “M-10 ACE”, LH

Decal, Tunnel, “M-10 ACE”, RH

22 7171303

7171304

1

1

Decal, Seat, Spear, LH

Decal, Seat, Spear, RH

23 7171289

7171290

1

1

Decal, Pan, LH

Decal, Pan, RH

24 7171347

2 Urocal, Hood Side, “C”

25 7171321

2 Urocal, Hood Side, “X”

26 7171275

7171276

1

1

Decal, Hood Side, “XC”, LH

Decal, Hood Side, “XC”, RH

27 7171291

7171292

1

1

Decal, Trailing Arm, “EDGE IFS”, LH

Decal, Trailing Arm, “EDGE IFS”, RH

28 7171277

7171278

1

1

Decal, Hood Side, Front, LH

Decal, Hood Side, Front, RH

29 7171287

7171288

1

1

Decal, Pan Front, LH

Decal, Pan Front, RH

30 7171260

7171348

2

2

Decal, Mask Stripe (Black/Silver)

Decal, Mask Stripe (Blue/White)

3/03

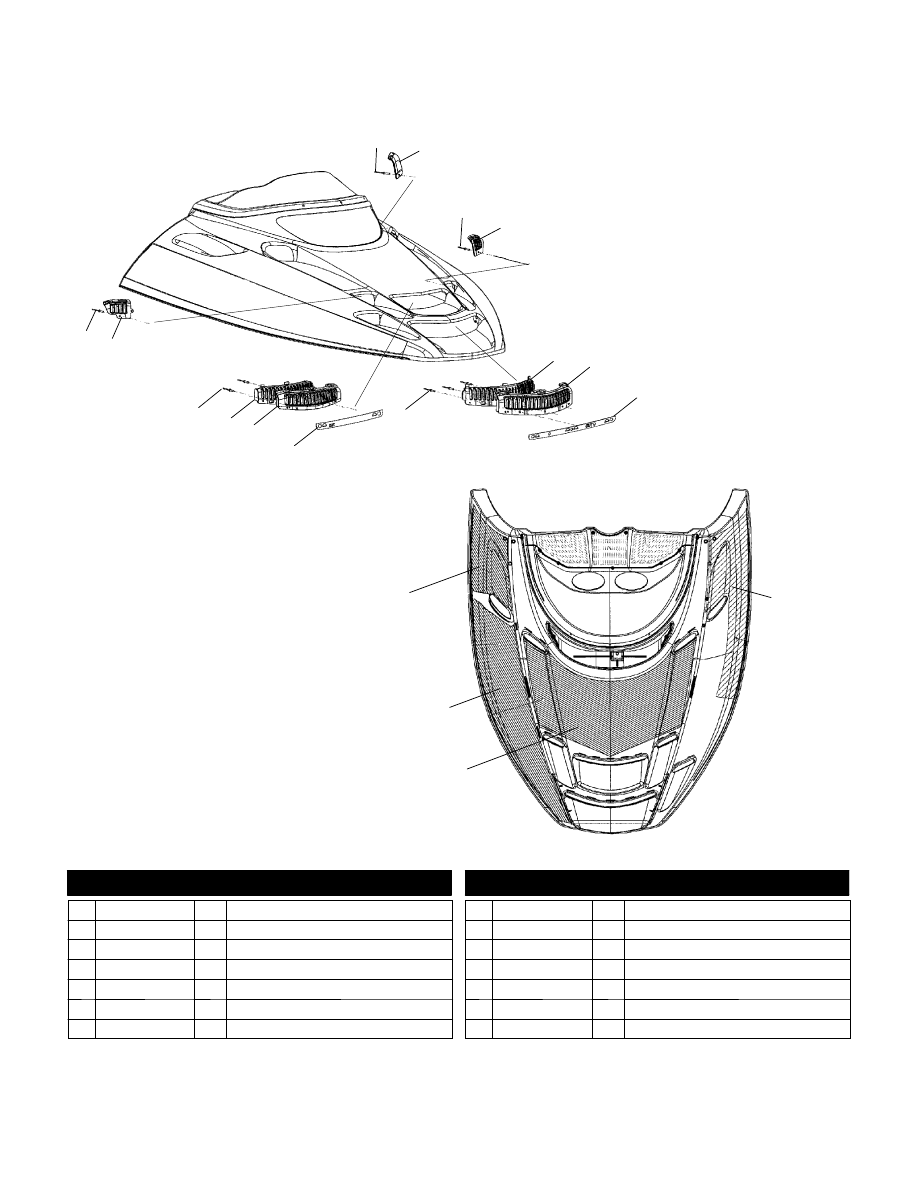

B1

FOIL/FOAM

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

8

7

9

11

4

13

2

1

VIEW LOOKING AT HOOD FROM UNDERNEATH

14

6

12

3

5

10

1

1

1

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

8 Rivet

2 5434196-070

1 Closure, Hood, Side, RH, Black

3 5434197-070

1 Backer, Hood Closure, Upper, Black

4 5434198-070

1 Closure, Hood, Upper, Black

5 5246028

1 Retainer, Closure, Upper

6 5812270

1 Foam, Hood, Rear, LH

7 5812286

1 Foam, Hood, Front, LH

8 5812007

1 Foam, Hood Center

9 5812017

1 Foil, Hood, RH

10 5246029

1 Retainer, Closure, Lower

11 5434199-070

1 Closure, Hood, Lower, Black

12 5434201-070

1 Backer, Hood Closure, Lower, Black

13 5434195-070

1 Closure, Hood, Side, LH, Black

14 5434223-070

1 Closure, Hood, Upper, LH, Black

3/02

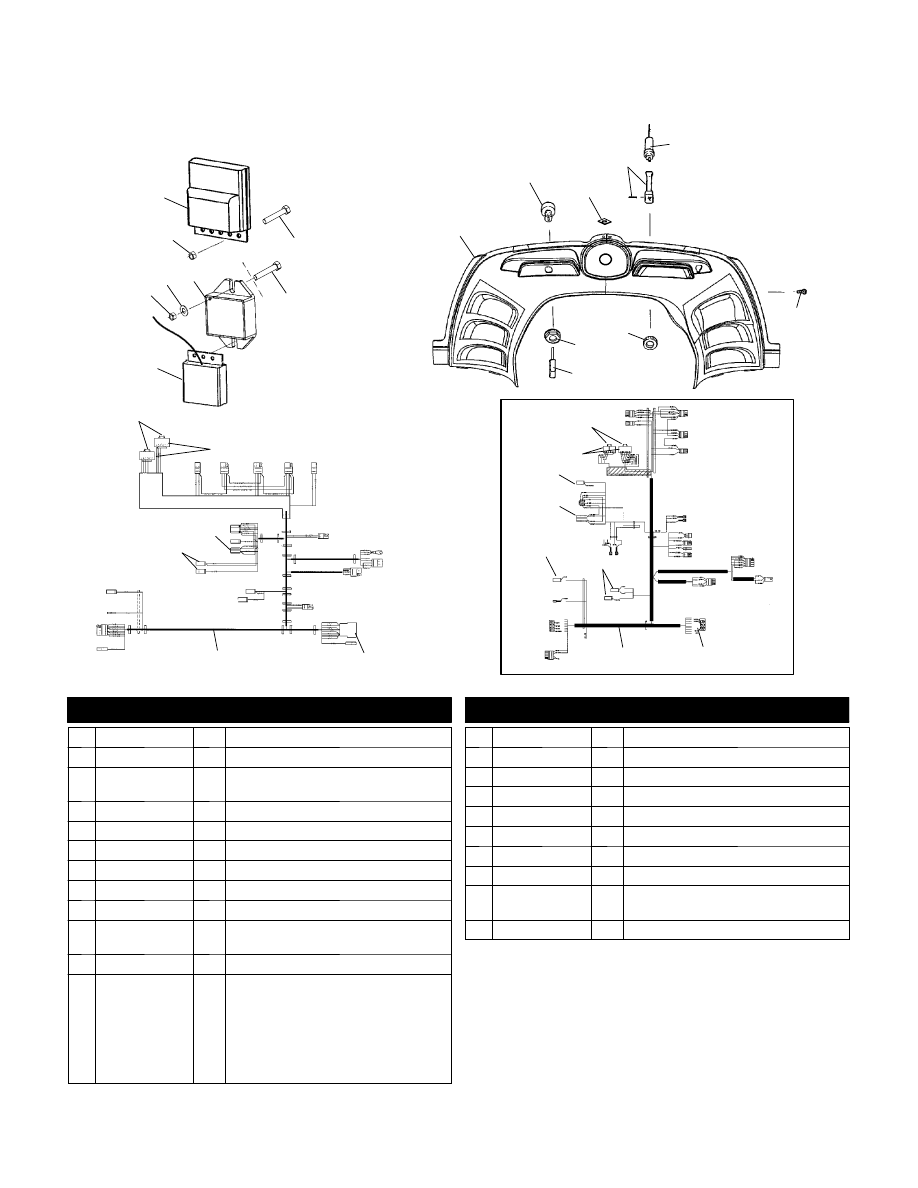

B2

CONSOLE

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

6

10

11

13

19

12

14

16

17

8

3

2

21

20

7

15

4

18

5

1

22

2

9

6

7

11

9

9

9

8

10

(ACE)

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 4010597

1 Controller, M-10, ACE, Electric

2 7541925

4 Nut, Nylok

3 4010793

4010794

1

1

Regulator, 14.3V (Manual Start)

Regulator, AC/DC 14.3V (Electric Start)

4 7555746

2 Washer

5 4010730

1 Regulator, Rectifier (M-10 ACE)

6 4010193

2 Housing, Connector

7 4010192

7 Socket

8 4020063

1 Housing

9 4020153

AR Housing, 1 Circuit

10 2461146

2461149

1

1

Harness, Main

Harness, Main (M-10 ACE)

11 4020057

1 Housing

12 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

13 7547035

1 Nut, Ignition

14 5432944

1 Nut, Choke

15 7515199

2 Screw

16 7080946

1 Cable, Choke (Incl. 14,17)

17 5432943

1 Lever, Choke (Incl. Pin)

18 7670088

2 Clip

19 2201614

1 Kit, Ignition Switch

20 5434134

1 Console

21 7512031

7517263

2

2

Screw (Manual Start)

Screw (Electric Start)

22 7512050

2 Screw

3/03
