B3

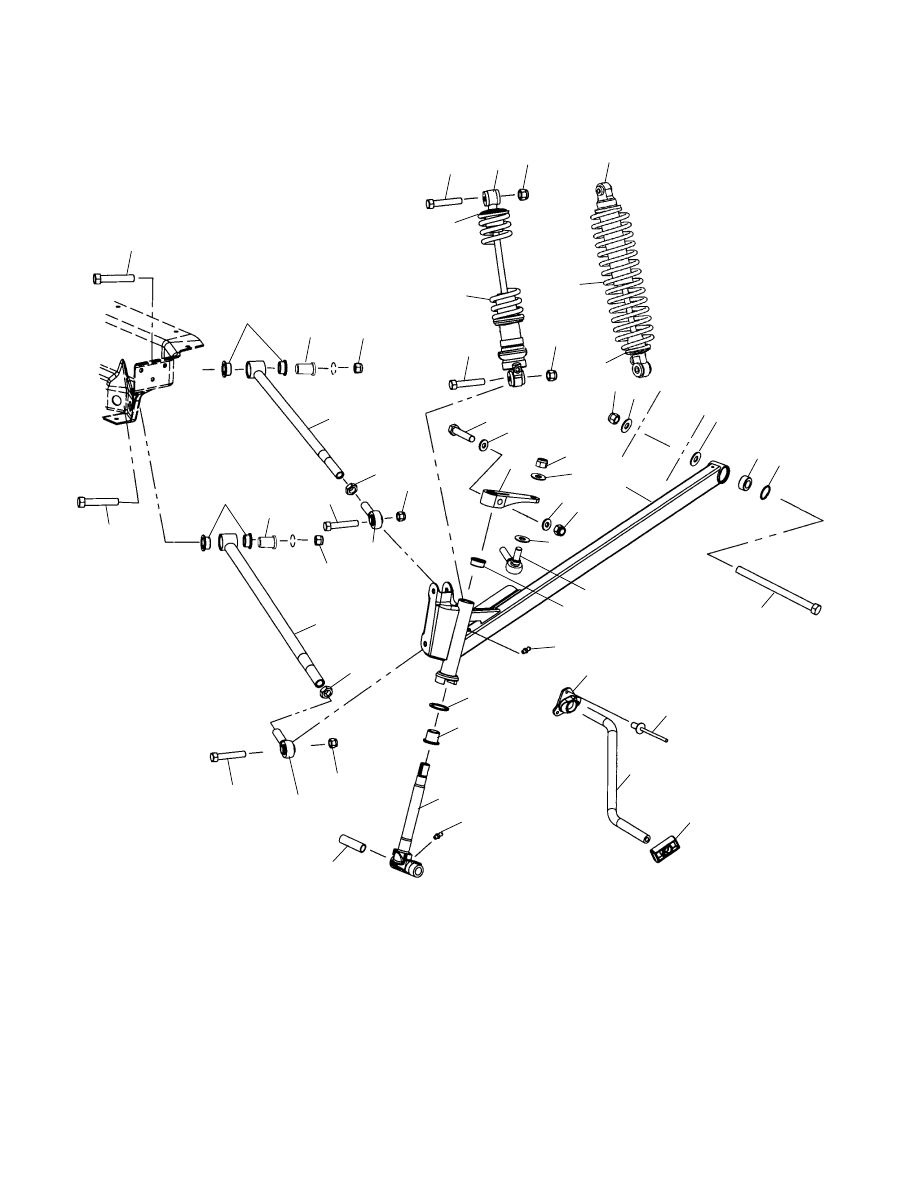

FRONT SUSPENSION

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

7

9

11

16

17

4

22 23

20

24

19

25

26

27

28

29

30

31

32

33

34

35

36

15

37

38

39

40

41

2

42

43

5

3

1

6

7

7

16

8

8

7

7

7

2

15

18

10

18

21

4

15

13

14

12

E

2003 Polaris Sales Inc.

B4

FRONT SUSPENSION

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517980

2 Bolt

2 5434036

8 Bushing, Radius Rod, Pivot, Inner

3 5132779

2 Bushing, Shoulder

4 7547066

4 Nut, Nylok

5 1820679-067

2 Rod, Radius, Upper, Black

6 7542520

2 Nut, Jam

7 7542439

12 Nut, Nylok

8 7515433

4 Screw

9 7041950-133

2 Spring, Compression

10 5630580

2 Retainer, Spring, Slotted

11 7041976

2 Shock, IFS, IFP

12 7042211

2 Shock, IFS, Compression Adjust

13 7042195-133

2 Spring, Compression (Compression Ad-

just)

14 5020618

2 Retainer, Spring (Compression Adjust)

15 7517583

6 Screw

16 7555832

4 Washer

17 5132728

2 Arm, Steering

18 7555797

4 Washer, Flat

19 1821165-385

1821166-385

1

1

Asm., Trailing Arm, Silver, LH (Incl. 22,23)

Asm., Trailing Arm, Silver, RH (Incl. 22,23)

20 7555820

2 Washer, Flat

21 5132364

2 Cup, Mount, Trailing Arm

22 7061042

2 Bearing, Spherical

23 7710437

2 Ring, Retaining

24 7512099

2 Screw

25 7061057

2 Rod End, RH

26 3573909

2 Bushing

27 7080433

2 Fitting, Lubrication

28 5433234

2 Bushing, Torsion Bar

29 7621452

6 Rivet

30 5244415-067

1 Bar, Torsion

31 5434369

2 Slide, Torsion Bar

32 7556509

2 Bushing

33 3574208

2 Bushing, Flanged

34 6230225-067

2 Shaft, Spindle

35 7080306

2 Fitting, Lubrication

36 5010158

2 Bushing

37 7061060

2 Rod End

38 7542711

2 Nut, Jam

39 1820677-067

2 Rod, Radius, Lower, Black

40 7547065

2 Nut, Nylok

41 7061061

2 Rod End

42 5132780

2 Bushing, Shoulder

43 7512684

2 Bolt

3/03

B5

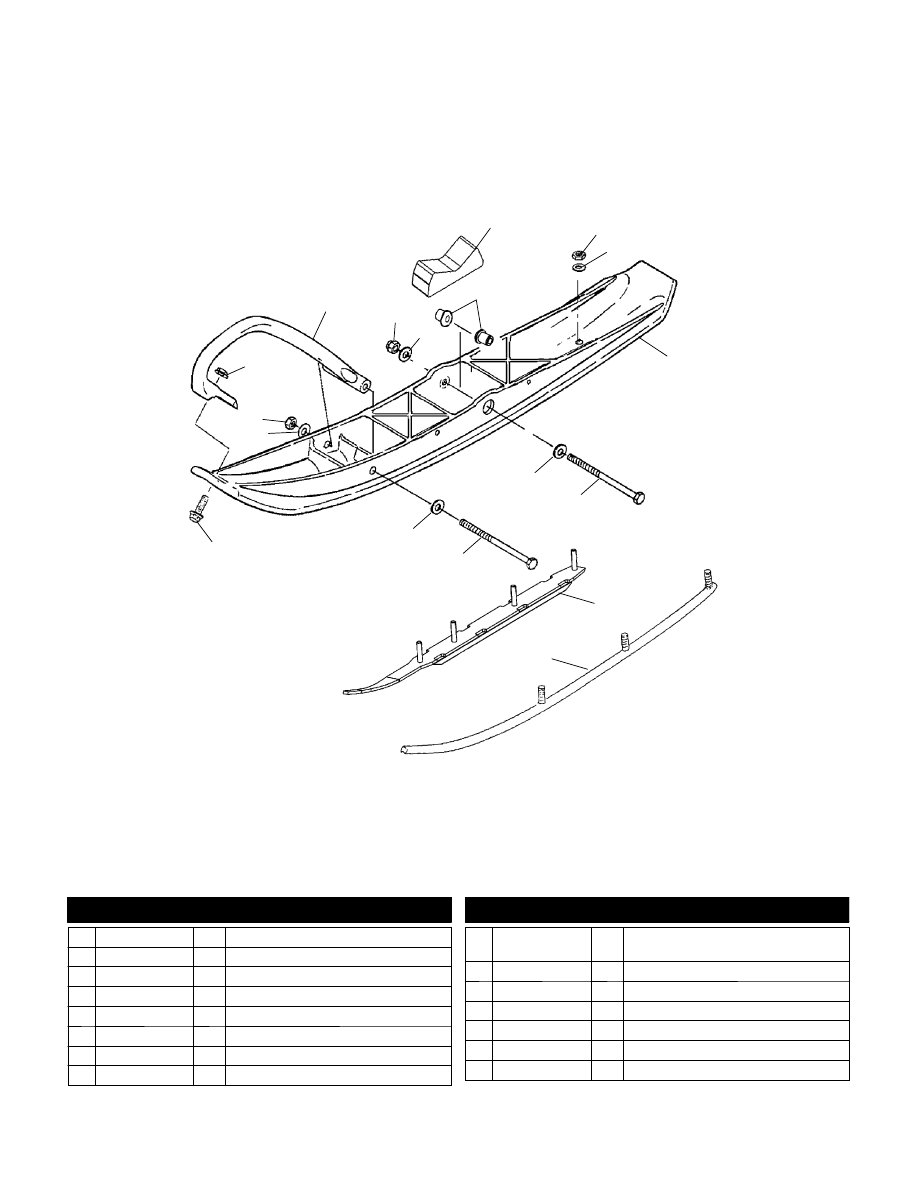

SKI

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

13

6

9

10

11

14

15

3

8

5

2

1

7

4

5

2

3

12

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

4 Nut, Nylok

3 7555832

4 Washer

4 5434165-385

2 Toe, Ski, Plastic, Cloud Silver

5 7556130

4 Washer

6 5132637

4 Bushing

7 5412018

2 Stop, Rubber

8 7542324

8 Nut, Nylok (Qty 8 for Dual, Qty. 6 for Std.)

9 7556175

8 Washer, Flat

(Qty 8 for Dual, Qty. 6 for Std.)

10 1820929-070

2 Ski

11 7517968

2 Screw

12 2874752

2 Kit, Skag, Dual, 4 Inch, 60 Degree

13 2871688

2 Kit, Skag, 4 Inch, 60 Degree

14 7515514

2 Screw

15 7515307

2 Screw

4/03

B6

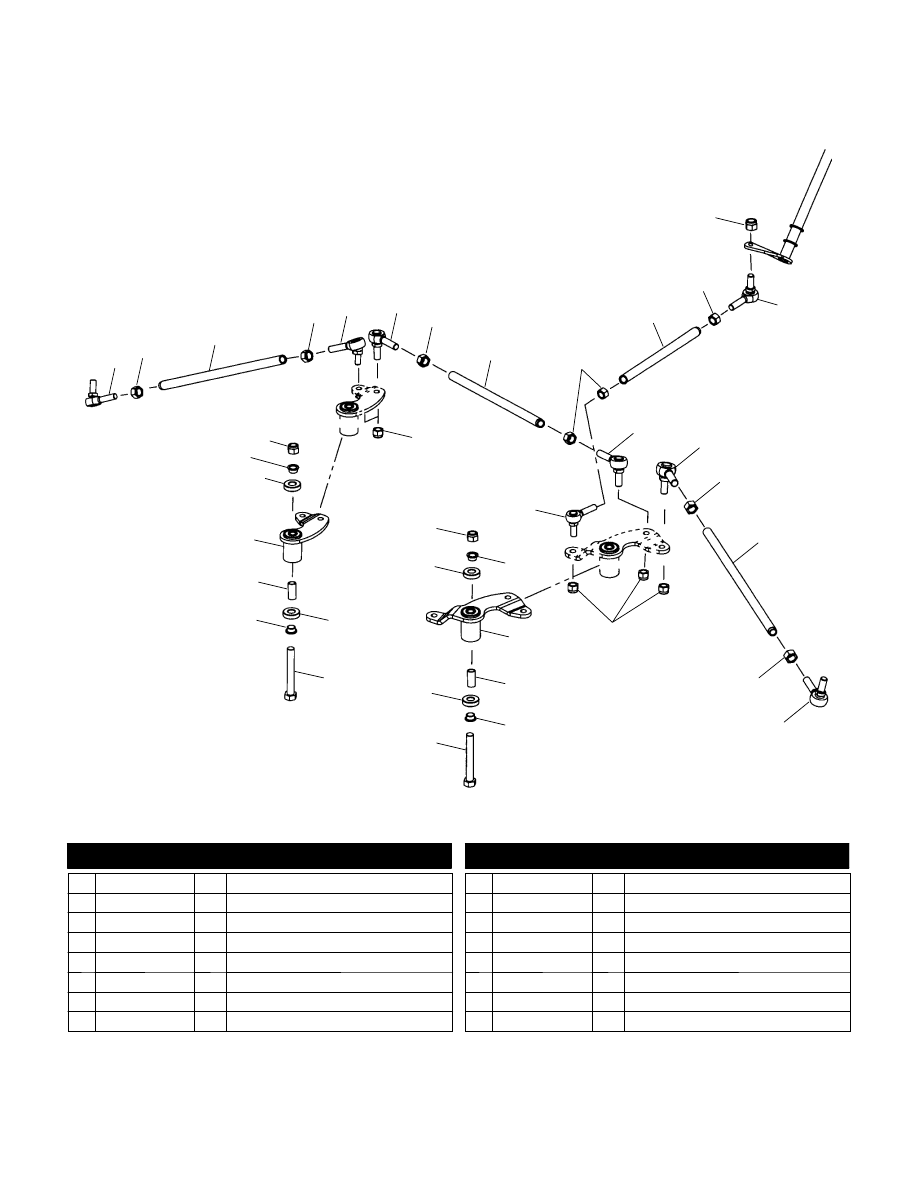

STEERING

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

9

2

8

4

5

3

1

14

11

15

12

13

16

7

1

2

2

2

9

9

9

4

4

5

10

3

13

15

15

11

11

11

14

15

9

6

6

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End, RH

2 7542401

4 Nut

3 5333949

2 Tie Rod

4 7542424

4 Nut, LH

5 7061055

2 Rod End, LH

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5133423

2 Tube, Spacer

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

3/02
