Snowmobile Polaris 700 XC EDGE, 700 XC SP EDGE, 800 XC EDGE, 800 XC SP EDGE (2004 year). Manual - part 2





A5

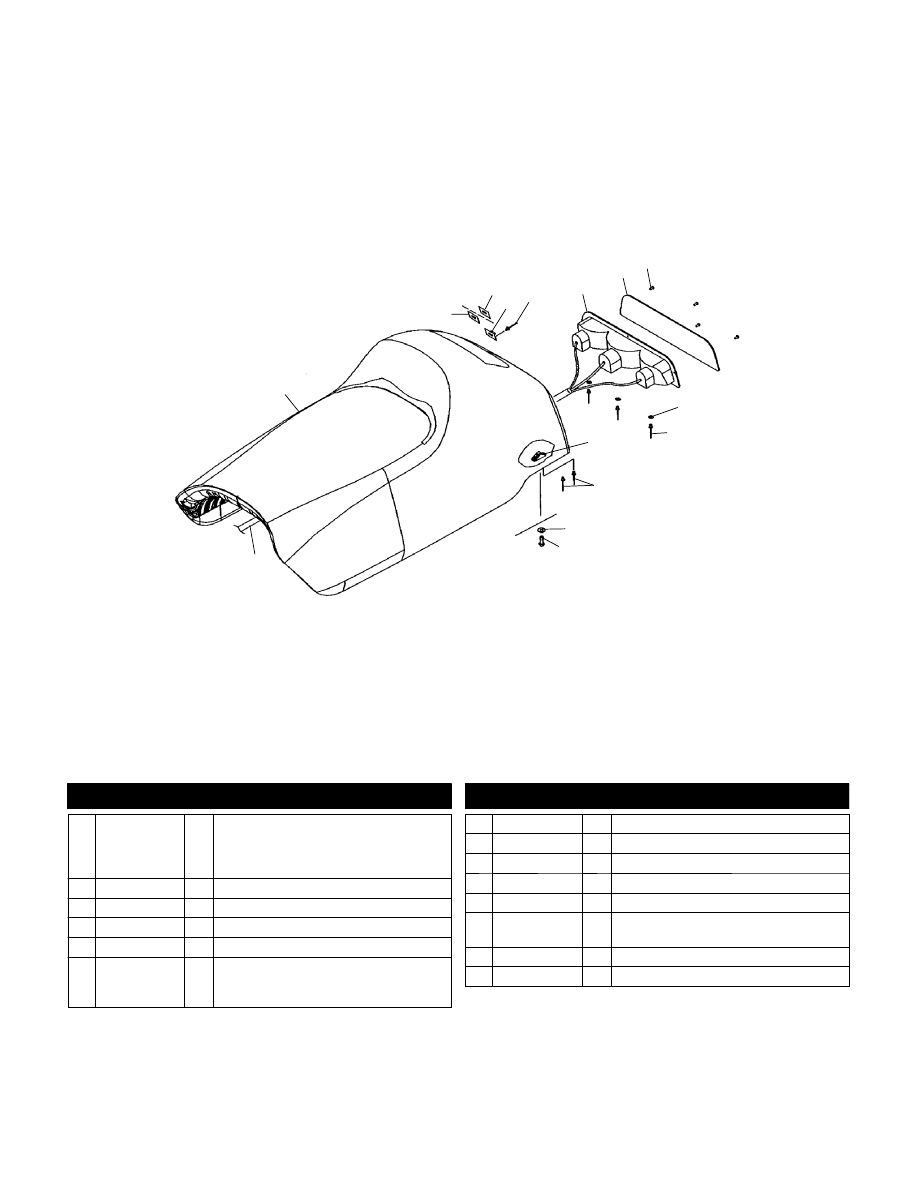

SEAT

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

14

6

7

13

2

3

5

4

8

12

11

9

10

10

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2683316

2683317

2683318

2683319

1

1

1

1

Asm., Seat Black/Silver

Cover, Seat Black/Silver

Asm., Seat, Edge Blue/White

Cover, Seat, Edge Blue/White

2 7080550

1 Grommet, Relatch, Bottom

3 7080549

1 Grommet, Relatch, Top

4 7080548

1 Relatch w/Hole, Twist Lock

5 7621337

2 Rivet

6 5433341

4030024

4030045

1

2

1

Housing, Taillight

Bulb, Taillight

Bulb, Brakelight

7 5430423

1 Lens

8 7511840

4 Screw

9 7555727

3 Washer

10 7621319

7 Rivet

11 5631194

2 Nut, Seat

12 7558301

7555828

2

2

Washer, Flat

Washer, Belleville (M-10)

13 7517219

2 Screw (Edge)

14 2460399

1 Harness, Taillight

3/03

A6

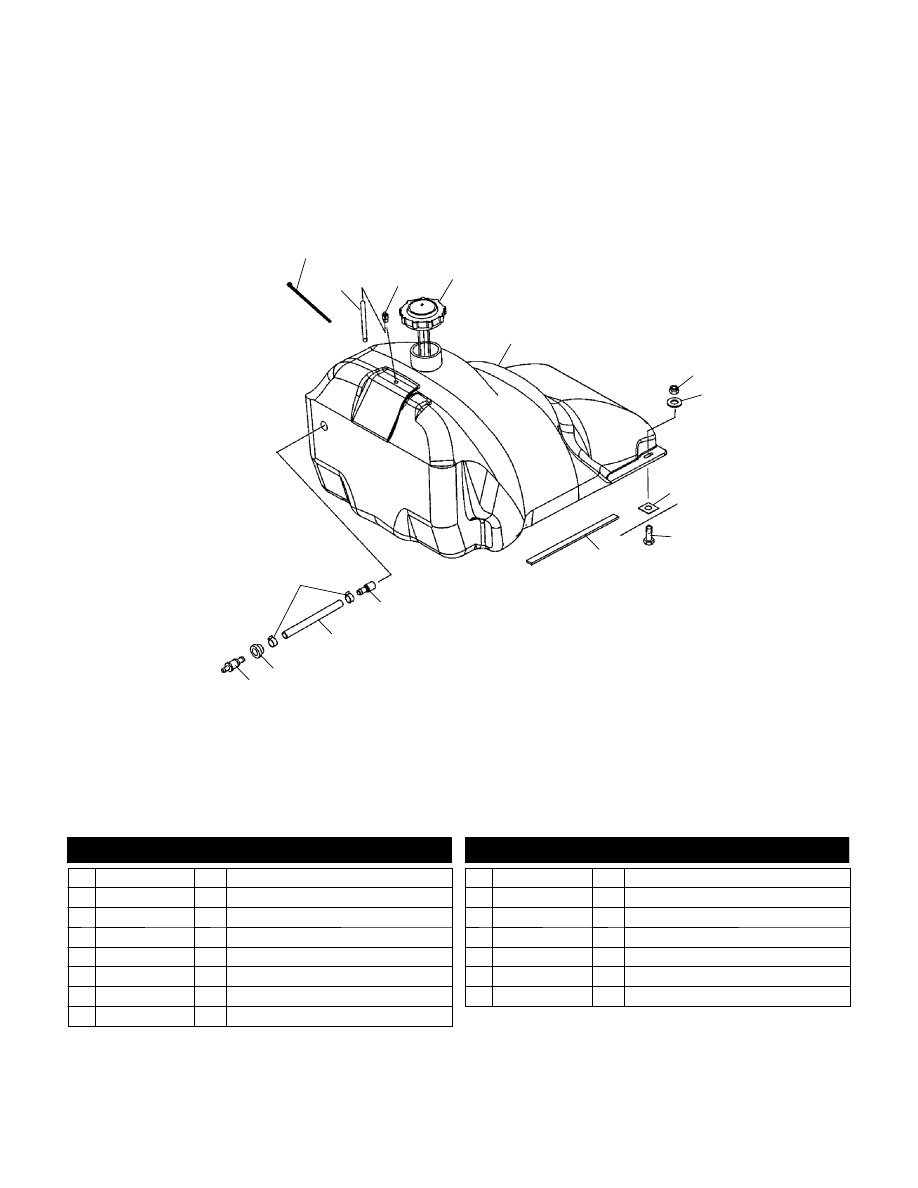

GAS TANK

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080804

2 Cable Tie, Releasable

2 8450061-600

AR Line, Fuel

3 7052095

1 Fitting, 90 Degree

4 2520323

1 Cap, Fuel w/Gauge

5 2520262

1 Asm., Fuel Tank (Incl. 3,11-15)

6 7542122

2 Nut, Nylok

7 7555960

2 Washer, Flat

8 7670021

2 Nut, Speed

9 7512193

2 Bolt, Carriage

10 5810947

2 Foam, Seal

11 7052215

1 Pickup, Fuel

12 8350020-600

AR Line, Fuel

13 5432981

1 Grommet

14 7052269

1 Fitting, Straight

15 7080768

2 Ring, Compression

3/03

A7

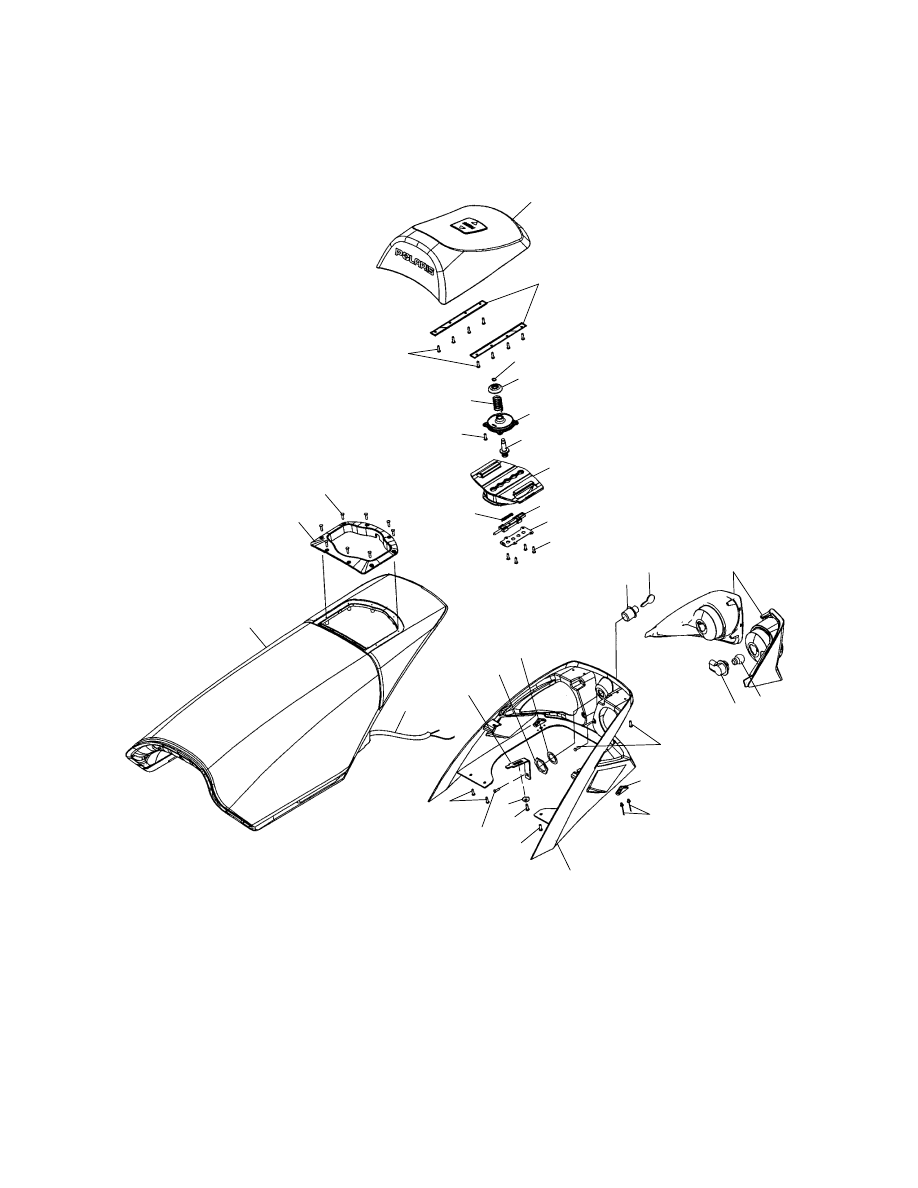

SEAT, ADJUSTABLE

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

1

2

3

4

5

6

7

8

9

10

10

10

10

10

11

12

13

14

15

16

17

18

22

23

24

21

25

26

27

28

29

19

19

19

20

E

2003 Polaris Sales Inc.

A8

SEAT, ADJUSTABLE

700 XC EDGE F/O S04NP7CS and 700 XC SP EDGE M-10 F/O S04NE7CS and 700 XC SP EDGE STOCK A S04NP7CSA and 700 XC SP EDGE STOCK B S04NP7CSB and

700 XC SP EDGE STOCK C S04NP7CSC and 800 XC EDGE F/O S04NP8CS and 800 XC SP EDGE M-10 F/O S04NE8CS and 800 XC SP EDGE STOCK A S04NP8CSA and

800 XC SP EDGE STOCK B S04NP8CSB and 800 XC SP EDGE STOCK C S04NP8CSC

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434819-070

1 Asm., Seat Bucket

2 5247123

2 Plate, Adjustable Seat

3 7710429

1 Ring, Retaining

4 5434822

1 Cap, Plunger, Seat Bucket

5 5133975

1 Plunger, Seat Bucket

6 5434821

1 Base, Plunger

7 5434816

1 Cover, Trunk

8 5434814

1 Latch, Trunk

9 5247107

1 Lock, Bracket

10 7512026

26 Screw

11 7081121

1 Lock, Adjustable Seat (Incl. 12)

12 4010904

1 Key, Adjustable Seat NOTE: When

ordering Key PN 4010904 be sure to

specify dash number as found on Key

or Lock Bezel (-03 through -07)

13 2410395

2410396

1

1

Asm., Taillight, LH

Asm., Taillight, RH

14 4010764

2 Bulb, Taillight

15 4010767

2 Socket, Bulb

16 5631194

2 Nut, Seat

17 7621319

4 Rivet

18 2683338-070

1 Asm., Trunk, Basic (Incl. 16,17)

19 7518238

16 Screw

20 7555792

1 Washer

21 7081162

1 Screw

22 7081161

1 Washer

23 7081160

1 Nut

24 5247221

1 Bracket, Pushlock

25 2461126

1 Harness, Taillight

26 2683320

2683356

2683290

2683358

1

1

1

1

Asm., Seat, Adjustable, Edge, Blk/Slv

Asm., Seat Cover, Adjustable Seat

(Black/Silver)

Asm., Seat, Adjustable, Edge, Blu/Wht

Asm., Seat Cover, Adjustable Seat

(Blue/White)

27 5434812

1 Flange, Trunk

28 7042232

1 Spring, Compression, Lock

29 7042199

1 Spring, Compression, Plunger

5/03
