Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 8

C2

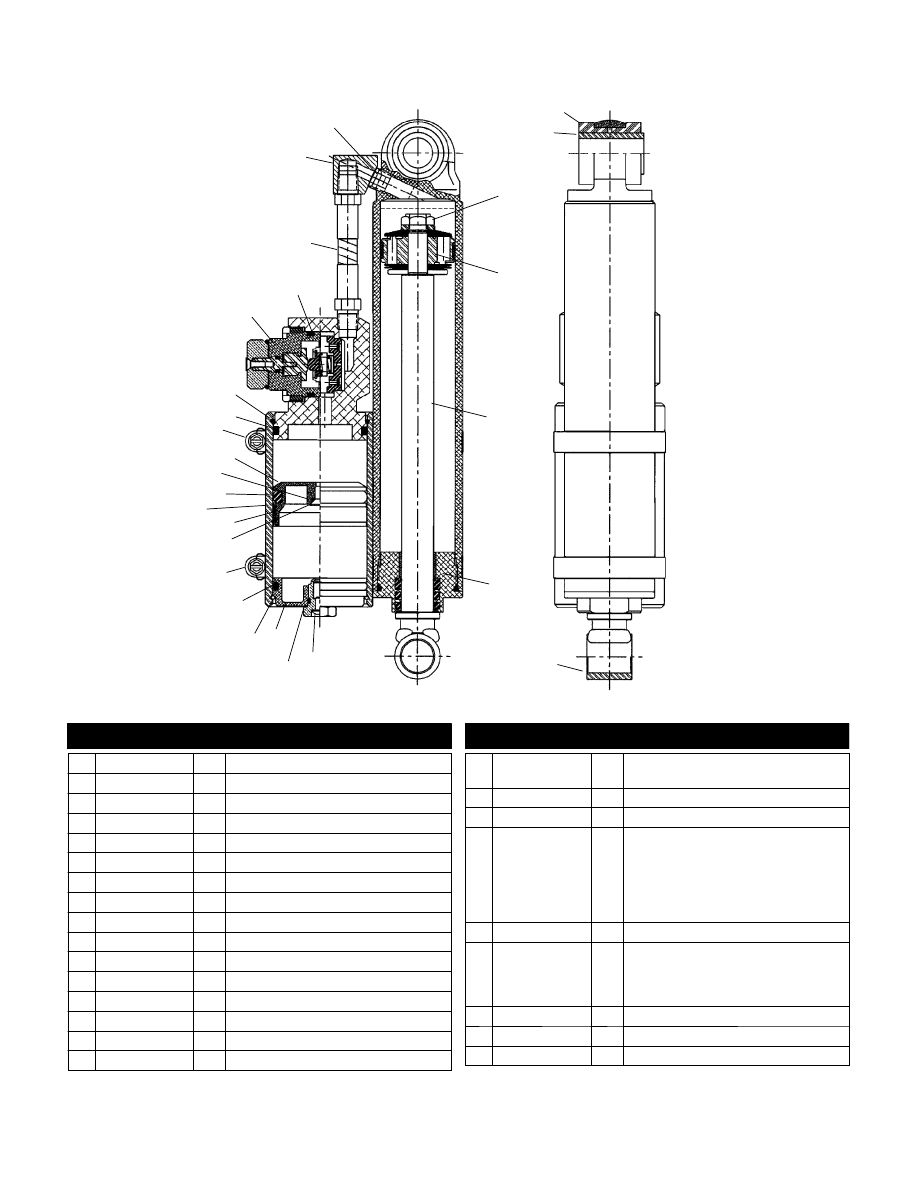

RYDE FX - REAR TRACK SHOCK

600 PRO X S01NX6ES

23

3

22

8

7

20

21

2

1

5

19

6

24

18

9

8

10

13

11

14

15

16

17

12

6

7

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041974

1 Shock, Rear Track

1 1700146

1 Connector

2 1700064

1 Adaptor, Modified

3 1700060

1 Hose, Braided

4 1700188

1 O-Ring

5 1700013

1 Asm., Clicker

6 1700059

2 Circlip

7 1700044

2 O-Ring, Endcap

8 1700063

2 Clamp, Hose

9 1700017

1 IFP

10 1700016

1 O-Ring, Bleed Screw

11 1700043

1 O-Ring, IFP

12 1700123

1 Body, Reservoir

13 1700018

1 Band, Wear, IFP

14 1700054

1 Screw, Bleed, IFP

15 1700058

1 Endcap

16 1700053

1700045

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

17 1700055

1 Screw, Valve

18 1700005

1 Mount, Upper

19 1700008

1700051

1700019

1700046

1700020

--------------

1

1

1

1

1

1

Asm., Cylinder Head

O-Ring, External

Scraper, Rod

O-Ring, Internal

Seal, Rod

Bearing, DU

20 1700014

1 Shaft

21 1700103

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

22 1700057

1 Nut

23 1700039

1 Sleeve

24 1700073

2 Bushing

12/02

C3

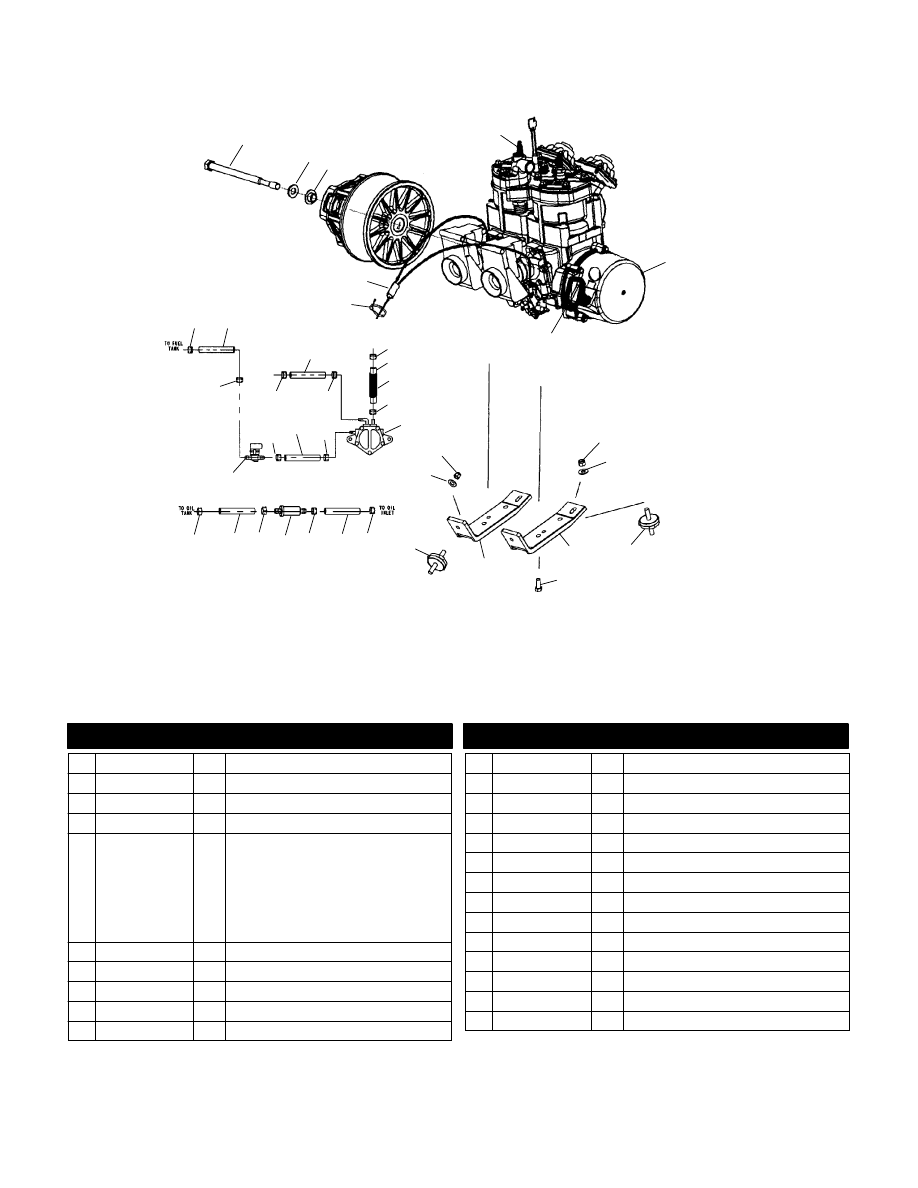

ENGINE MOUNTING

600 PRO X S01NX6ES

1

2 3

4

5

6

11

10

15

9

19

23

24

16

22

20

14

8

12

7

13

8

7

21

9

13

13

13

13 17

20

4

13

14

13 17 13

13

13

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517501

1 Screw

2 7556003

1 Washer

3 5131872

1 Washer, Clutch Retainer

4 3070190

2 Spark Plug, RN57YCC

5 2201958

1 Engine, Short Block (S-60-44-01)

NOTE:

The Short Block assembly

contains a crankcase assembly, cylin-

der and cylinder head assembly, and a

piston and crankshaft assembly. Prior

authorization is required for warranty

consideration.

6 5431499

1 Handle, Recoil

7 7542451

4 Nut, Nylok

8 7555893

4 Washer, Flat

9 3021116

4 Mount, Engine, 3 Tab

10 5245271

1 Strap, Engine Mount, RH

11 7517399

4 Screw

12 5245270

1 Strap, Engine Mount, LH

13 7080307

10 Clamp

14 8450003-1525

AR Line, Fuel

15 2530009

1 Filter

16 7052248

1 Valve, Fuel Shut-Off

17 8350018-600

AR Line, Fuel

18 8350017-600

AR Line, Fuel

19 2520135

1 Asm., Fuel Pump

20 7080003

2 Clamp, Hose, Red

21 8360052-15

1 Tubing, Convoluted

22 8450040-600

AR Line, Fuel

23 7080138

1 Cable Tie

24 7080867

1 Cable, Throttle

11/00

C4

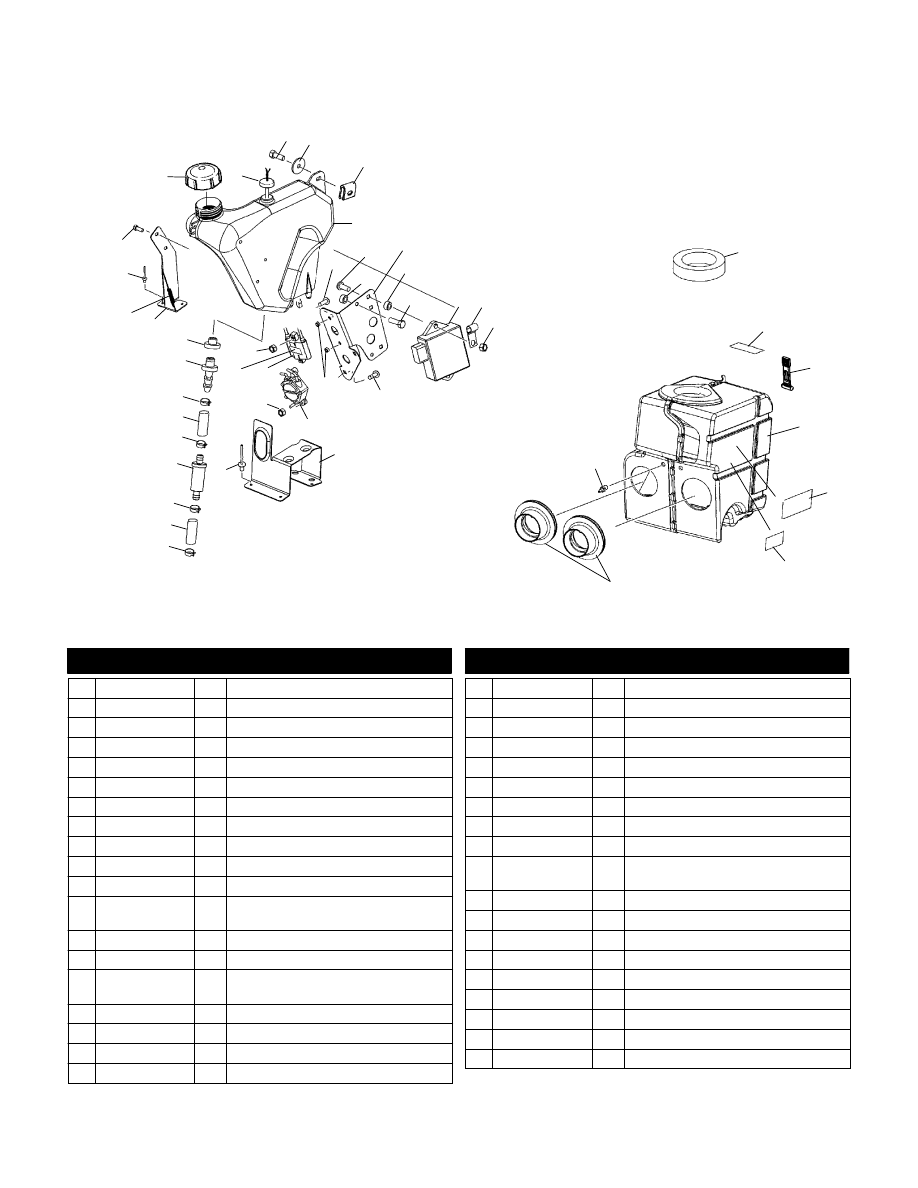

OIL TANK / AIRBOX

600 PRO X S01NX6ES

32

36

35

34

38

17

31

33

15

4

37

1

18

19 20

21

22

26

24

27

28

25

29 30

14

12

11

3

6

24

14

7

8

9

10

5

2

3

8

8

8

9

23

13

16

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1240094

1 Cap, Oil

2 7517615

2 Screw

3 7661637

7 Rivet

4 8360012-06

1 Trim, Edge

5 5245611

1 Bracket, Oil Bottle, Reinforced

6 7052028

1 Grommet, Flanged

7 7052207

1 Fitting, Straight

8 7080307

4 Clamp, Hose

9 8450003-1525

AR Hose

10 2530009

1 Filter

11 5245393

1 Bracket, Oil Bottle, Lower

12 --------------

1 Asm., Fuel Pump (See Engine Mount-

ing Pg. C3, Ref. 19)

13 7556091

2 Spacer

14 7542122

4 Nut, Nylok

15 --------------

1 Coil, Ignition

(See Magneto Pg.C12, Ref. 12)

16 7077026

1 Decal - Spark Plug Receptacle

17 7546703

2 Nut

18 4110134

1 Sensor, Oil Level

19 7512276

1 Bolt

20 7555931

1 Washer, Flat

21 7670096

1 Nut, Chimney

22 1253431

1 Tank w/Shield, Oil

23 7517610

2 Screw

24 7512263

4 Bolt, Carriage

25 7555932

2 Washer, Nylon

26 5245395

1 Bracket, Coil Mount

27 5431928

2 Bumper

28 7517658

2 Screw

29 --------------

1 Kit - CDI

(See Magneto Pg. C12, Ref. 10)

30 7080884

1 J-Clip

31 7052077

2 Fitting, Lubrication

32 5811983

1 Foam, Air Box, Chimney

33 7075351

1 Decal - Caution, Air Box

34 5433150

1 Strap, Air Box, Top

35 1253416

1 Asm., Air Silencer (Incl. Decals)

36 7073820

1 Decal - Adjustable Driven Clutch

37 7073426

1 Decal - Greasing

38 5411424

2 Boot, Carburetor Mount

11/00

C5

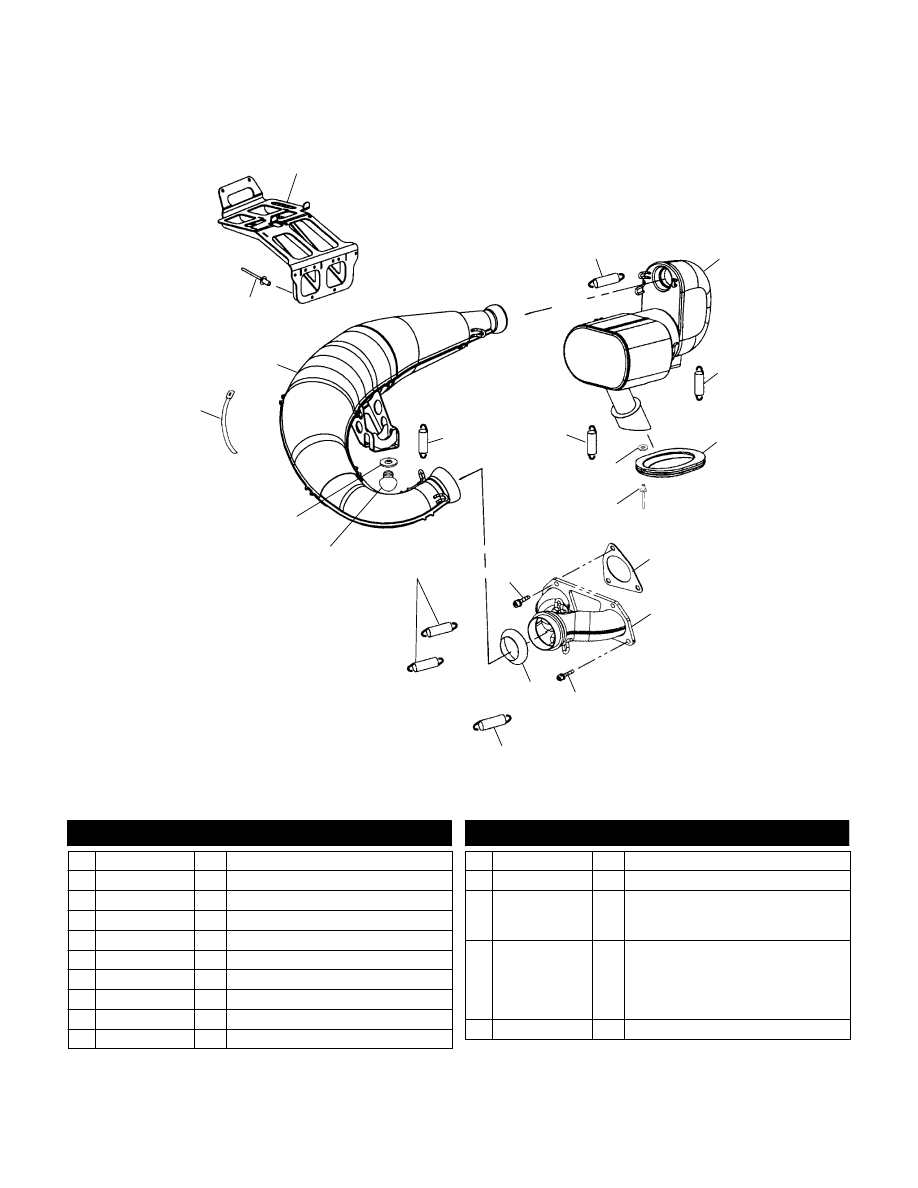

EXHAUST

600 PRO X S01NX6ES

11

3

4

8

7

10

12

14

1

13

2

2

2

2

2

15

9

9

2

5

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1261157-029

1 Bracket, Chassis/Resonator

2 7041687

9 Spring, Exhaust

3 1261009-029

1 Resonator

4 5411684

1 Boot, Exhaust Outlet

5 7555904

1 Washer

6 7661084

1 Rivet

7 5811838

2 Gasket, Exhaust

8 1261154-029

1 Manifold

9 7517322

6 Screw

10 3610046

1 Seal, Exhaust

11 5411576

1 Dampener, Vibration

12 7556004

1 Washer

13 7080812

7080813

7080811

1

1

2

Clamp (.44 x 3.75)

Clamp (.44 x 4.25)

Clamp (.44 x 6.5)

14 1261155

5244398

5244399

5830212

5830207

1

1

1

1

1

Asm., Tuned Pipe

Cover, Tuned Pipe, Top

Cover, Tuned Pipe, Bottom

Matte, Sound

Matte, Sound, Top

15 7661637

8 Rivet

11/00
