Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 6

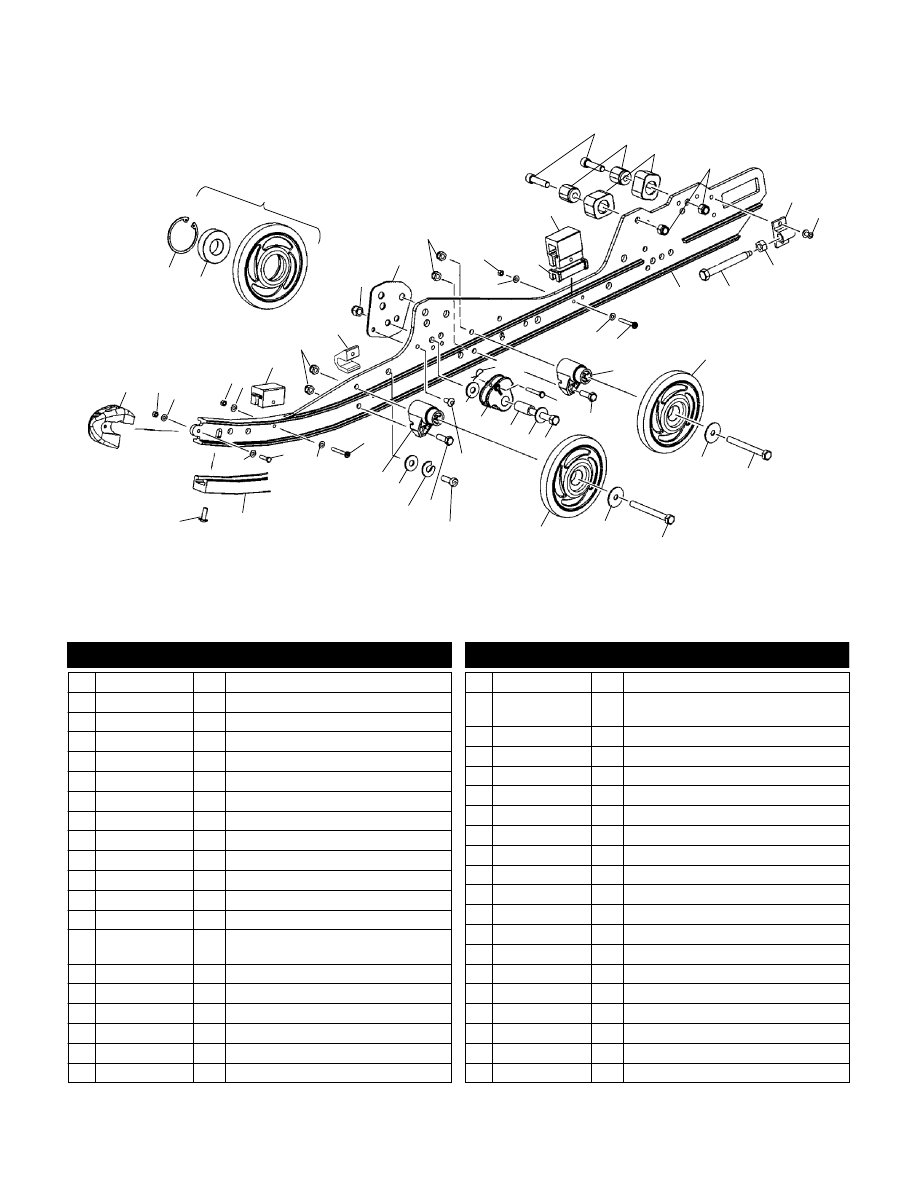

B8

RAIL MOUNTING (SUSPENSION)

600 PRO X S01NX6ES

19

20

26

38

22

24

2

3

21

23

25

8

40

4

27

1

11

18

9

12

14

15

16 17

5

5

23

1

24

1

27

25

26

9

30

31

39

11

31

33 32

13

7

34

5

7

7

7

28

29

10

35

36

37

6

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590318-293

4 Asm., Wheel (5.62 Dia.)(Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 5434168

2 Cap, Rail Tip

5 7541925

6 Nut, Nylok

6 7555792

4 Washer

7 7555783

8 Washer, Flat

8 5521499

2 Bumper, Front

9 7542324

8 Nut, Nylok

10 5132997

1 Clamp, Hose, Arvin

11 7542439

6 Nut, Nylok

12 5245430

2 Bracket, Rail Reinforcement

13 5432946

2 Liner, Bumper

14 5521498

5432946

2

2

Bumper, Rear

Liner, Bumper

15 7515537

4 Screw

16 5131113

4 Mount, Bumper

17 5410925

4 Bumper, Pivot Arm

18 5132444

2 Block, Idler Bolt Adjusting

19 7621501

4 Rivet

20 7547156

2 Nut

21 7517773

2 Screw

22 1541622

1541623

1

1

Asm., Rail, LH (Incl. 4,8,14,17,18)

Asm., Rail, RH (Incl. 4,8,14,17,18)

23 7510504

4 Screw

24 5631065

2 Mount, Wheel

25 7515346

4 Screw

26 7556179

4 Washer, Spring

27 7515317

4 Screw

28 7661123

2 Pin, Clevis

29 7661644

2 Pin, Hitch

30 7515438

2 Screw

31 7555983

2 Washer

32 5333948

2 Spacer

33 5433922

2 Spring, Roller, Square

34 7661845

2 Rivet

35 7512014

1 Screw

36 7552615

1 Washer, Lock

37 7555783

1 Washer, Flat

38 7511975

2 Screw

39 5521577-309

2 Hifax

40 7515199

2 Screw

3/01

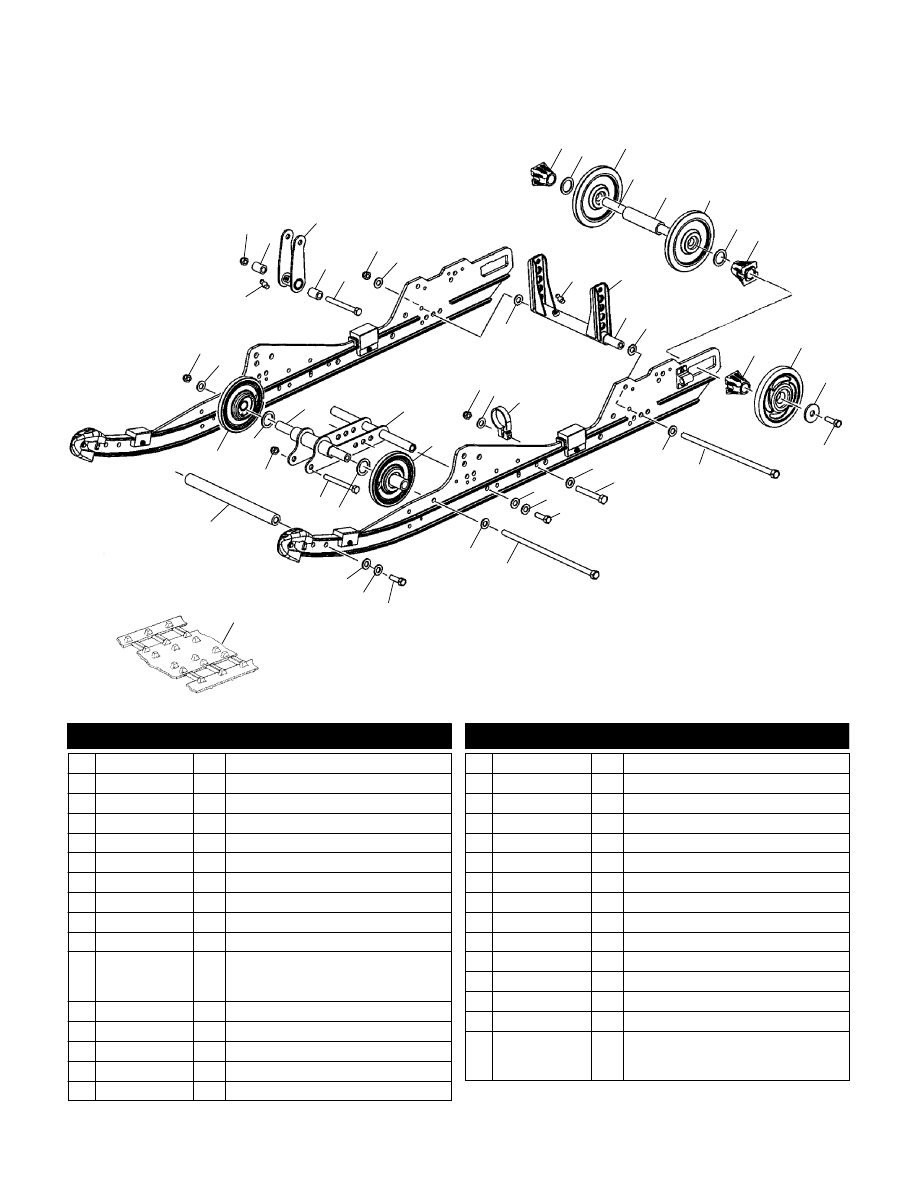

B9

SUSPENSION

600 PRO X S01NX6ES

13

12

11

6

8

10

9

30

28

17

18

16

31

5

14

1

15

27

3

4

7

1

7

8

1

6

6

15

5

5

24

23

4

29

2

26

2

14

29

18

1

25

25

26

5

24

23

22

20

20 21

19

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

4 Nut, Nylok

2 5131940

2 Bushing

3 1541638-067

1 Arm, Shock Pivot

4 7515417

2 Screw

5 7555806

6 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

2 Bushing

8 1594087

2 Wheel

9 5132066

1 Shaft, Idler

10 5333283

1 Spacer, Idler, Center

11 1590303-293

7710444

3514012

2

2

2

Asm., Idler Wheel

Ring, Retaining

Bearing

12 7556130

2 Washer

13 7517731

2 Bolt

14 7517353

2 Screw

15 7555893

2 Washer, Flat

16 5334026

1 Shaft

17 1541625-067

1 Arm, Pivot, Rear

18 7080424

2 Fitting, Lubrication

19 7542324

2 Nut, Nylok

20 7558402

4 Washer

21 5132968

2 Clamp, Reservoir

22 7515328

2 Bolt

23 7517247

4 Screw

24 7552603

4 Washer, Spring Lock

25 7555797

2 Washer, Flat

26 1541642

2 Asm., Wheel

27 1541463-067

1 Mount, Shock

28 5132490

1 Shaft

29 7556301

2 Bushing

30 5020723

1 Shaft, Pivot Arm

31 5411994

5241473

5241474

1

48

48

Track

Clip, Slide

Clip, Guide

11/00

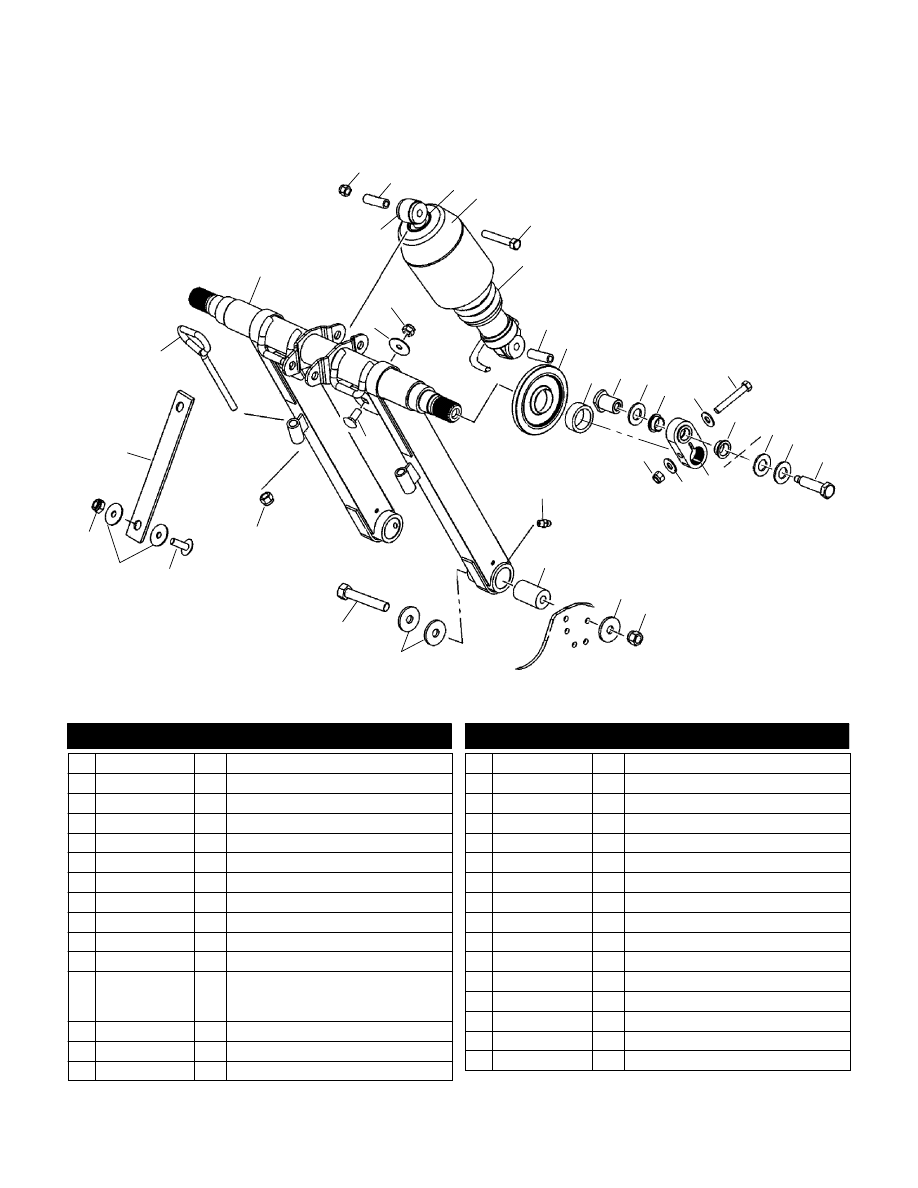

B10

FRONT TORQUE ARM

600 PRO X S01NX6ES

20

19

18

6

1

22

9

4

7

8

21

26

23

3

30

27

2

29

28

31

24

25

2

3

24

5

10

17

9

5

17

12

13

16

16

14 15

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541688-216

1 Arm, Torque, Front

2 7556175

6 Washer, Flat

3 7542324

4 Nut, Nylok

4 7041973

1 Shock, Front Track

5 7542439

3 Nut, Nylok

6 5333905

1 Sleeve

7 5020618

1 Retainer, Slotted Spring

8 5433503

1 Shield, Spring

9 7515415

3 Screw

10 7042050-067

1 Spring

11 5333906

1 Sleeve

12 1590322

3514303

7718407

2

1

1

Asm., Wheel

Bearing

Ring, Retaining

13 5132388

2 Spacer, Wheel

14 5132972

2 Shaft, Arm

15 7555945

2 Washer

16 3514331

4 Bushing, Arm

17 7556188

4 Washer, Flat

18 7555984

2 Washer, Flat

19 7552614

2 Washer, Lock

20 7517917

2 Screw

21 1541461

2 Asm., Arm

22 7080424

2 Fitting, Lubrication

23 5132969

2 Shaft

24 7556156

6 Washer

25 7547066

2 Nut, Nylok

26 7512597

2 Screw

27 7517313

2 Screw

28 7542344

2 Nut, Nylok

29 5411631

2 Strap, Limiter

30 7010050

2 Bolt, Eye

31 7512377

2 Bolt, Carriage

12/00

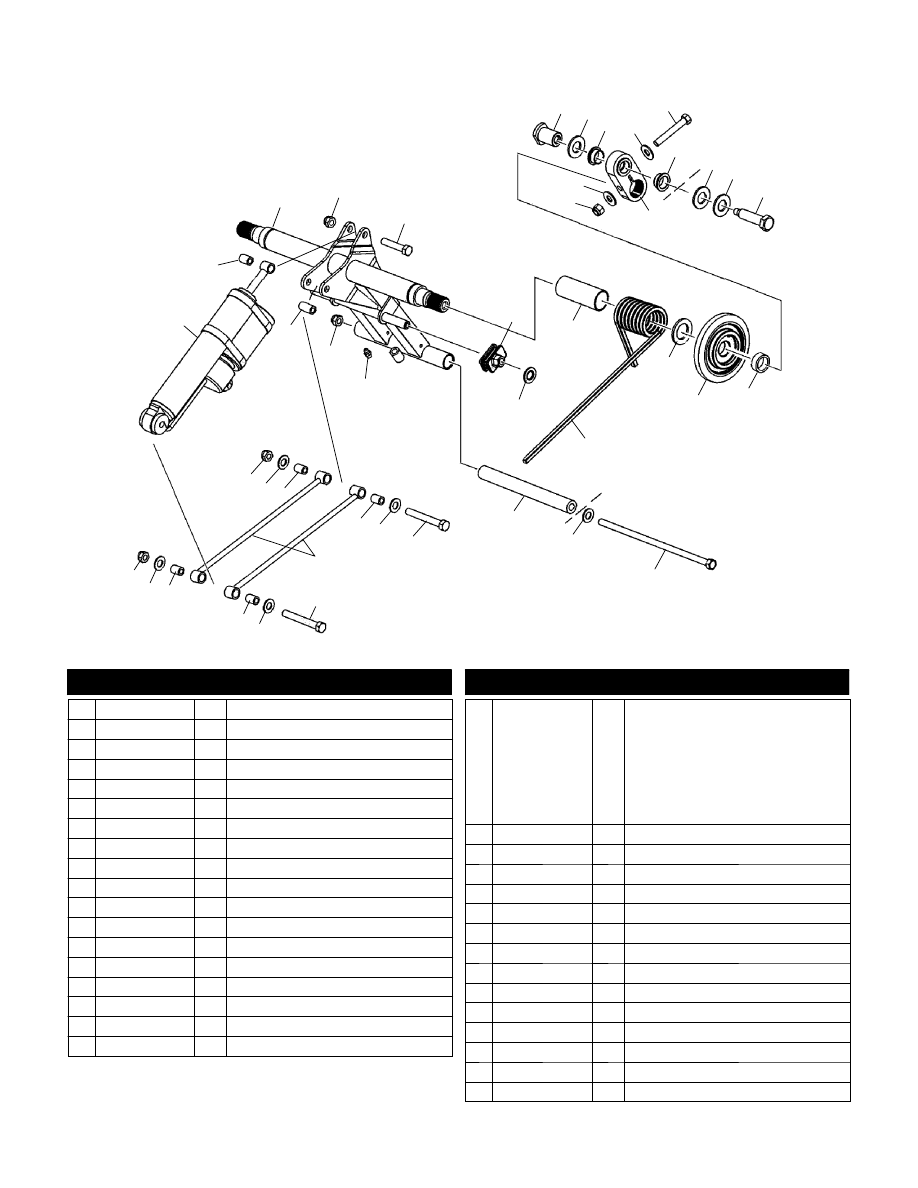

B11

REAR TORQUE ARM

600 PRO X S01NX6ES

1

7

12

8

2

20

31

26

30

22

17

3

29

15

33

27

25

13

23

24

24

28

5

14

11

10

9

19

16

18

25

24

7

21

32

24 28

6

2

2

2

4

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541641-216

1 Arm, Torque, Rear

2 7542439

4 Nut, Nylok

3 7512410

1 Screw

4 7556188

4 Washer, Flat

5 5132972

2 Shaft, Arm

6 7555945

2 Washer

7 3514331

4 Spacer

8 7515415

2 Screw

9 7555984

2 Washer, Flat

10 7552614

2 Washer, Lock

11 7517917

2 Screw

12 1541639

2 Asm., Rear Torque Arm (Incl. 7)

13 5132388

2 Spacer

14 1590278

2 Asm., Wheel

15 7555787

2 Washer

16 5431923

2 Sleeve, Torsion Spring

17 5432983

2 Roller, Spring, Adjustable

18 7080394

2 Clip, Push-On

19 7041629-067

7041630-067

7041627-067

7041628-067

7041631-067

7041632-067

7041655-067

7041656-067

1

1

1

1

1

1

1

1

Spring, Torsion, .359/77, LH (Std)

Spring, Torsion, .359/77, RH (Std)

Spring, Torsion, .347/77, LH (Opt)

Spring, Torsion, .347/77, RH (Opt)

Spring, Torsion, .375/77, LH (Opt)

Spring, Torsion, .375/77, RH (Opt)

Spring, Torsion, .405/77, LH (Opt)

Spring, Torsion, .405/77, RH (Opt)

20 7517232

1 Screw

21 7555806

1 Washer, Flat

22 5334025

1 Shaft

23 7515514

1 Bolt

24 7555795

4 Washer, Wave

25 5132391

2 Bushing

26 1541626-067

2 Rod, Shock

27 7515538

1 Bolt

28 5132974

2 Bushing

29 7542411

1 Nut, FLEXLOC

30 7041974

1 Shock

31 5010422

1 Bushing

32 5333904

1 Spacer

33 7080424

1 Fitting, Lubrication

11/00
