STEERING - HANDLEBAR

600 PRO X S01NX6ES

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661624

1 Pin, Retaining

2 7710503

1 Ring, Retaining

3 5432970

2010171

1

1

Lever, Throttle

Lever w/Heater

4 5431592

1 Block, Throttle/Brake

5 7511848

8 Screw

6 5432634

2 Grip, Handlebar

7 5431096

2 Plug, Overflow

8 1820854-067

1 Handlebar

9 7517238

4 Screw

10 7076468

2200891

1

1

Decal - “POLARIS”

Kit - Decal Application Solution

11 2682824

1 Cover, Handlebar

12 5812064

1 Pad, Handlebar

13 --------------

1 Asm.,Master Cylinder

(See Brake Pg. A12)

14 5630187

2 Block, Handlebar

15 1821048-067

1 Post, Steering

16 7542122

4 Nut, Nylok

17 4110107

1 Switch, Dimmer

18 7512331

4 Bolt, Carriage

19 2460311

2 Heater, Grip, Lo/Hi

20 2201960

1 Hoop, Steering (Incl. 29,30)

21 7512377

4 Bolt, Carriage

22 7542343

8 Nut, Flange

23 7621433

6 Rivet

24 5244470

2 Plate, Tie Rod Boot

25 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

26 7080510

1 Fitting, 90 Degree

27 5132967

2 Bracket, Steering Post

28 5434167

4 Bushing

29 5245681-067

1 Plate, Bracket

30 7661637

2 Rivet

31 5245680

1 Bracket, Console Support

32 7080424

1 Fitting, Lubrication

33 5432261

1 Holder, Wire

34 7710401

1 Ring, Retaining

35 7512465

1 Screw, Set

36 7555727

1 Washer

37 4110106

1 Switch, Auxiliary Shut-Off

38 7555730

2 Washer

12/01

B5

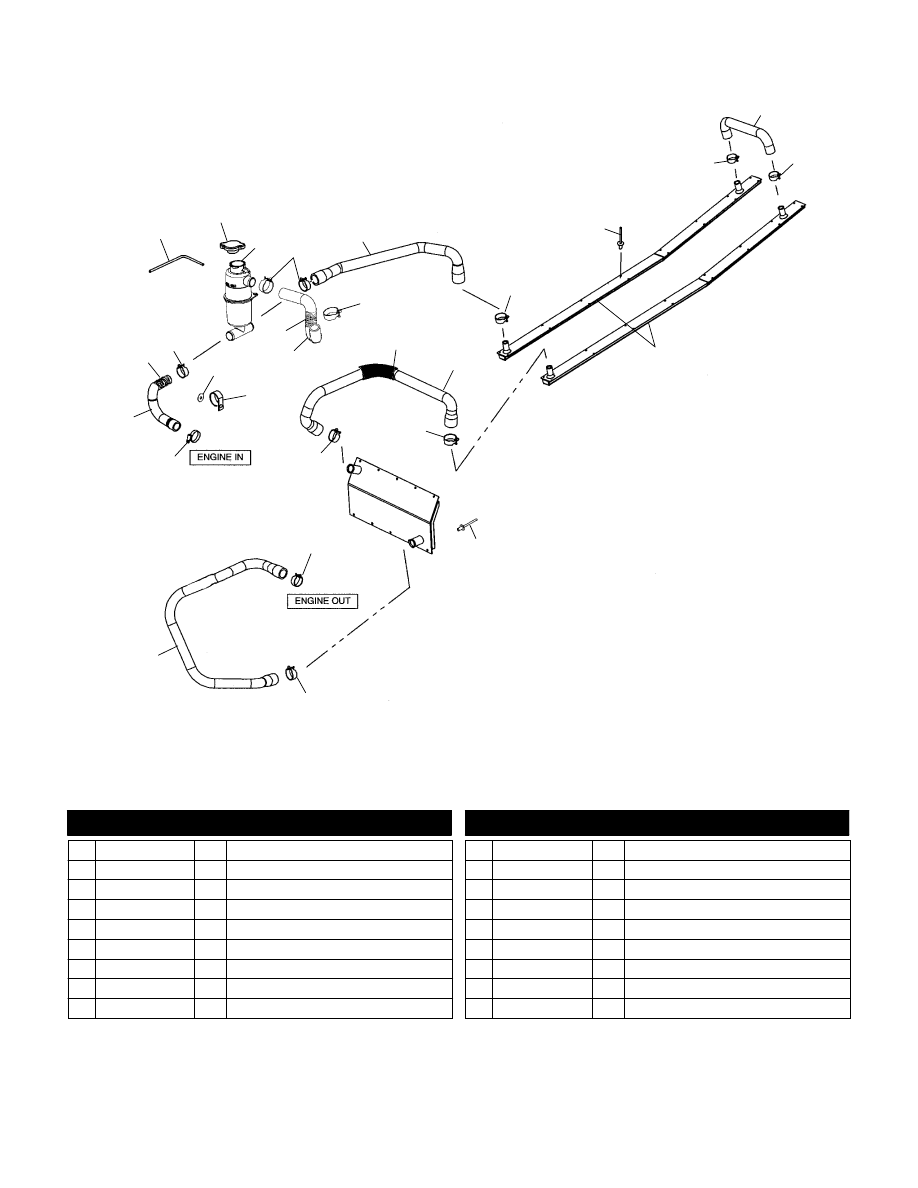

COOLING SYSTEM

600 PRO X S01NX6ES

2

4

13

6

9

10

12

8

15

5

14

1

3

17

16

11

4

4

4

4

4

7

7

7

4

18

11

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 8450003-1525

1 Line, Fuel

2 2511270

1 Cap, Pressure

3 2520194

1 Bottle, Coolant

4 7080844

8 Clamp, Springband

5 5412049

1 Hose, Cooler Out/Bottle In

6 7621432

21 Rivet

7 7080843

3 Clamp, Springband

8 5411854

1 Hose, Crossover, Wear Strip

9 1240097

2 Cooler, Strip

10 5412050

1 Hose, Center Out/Strip In

11 5521242

3 Tubing, Convoluted

12 7661637

7 Rivet

13 5412051

1 Hose, Engine Out/Center In

14 7080560

1 Clamp, Hose

15 5412052

1 Hose, Bottle to Pump

16 7555859

1 Washer, Flat

17 7080951

1 Clamp, Coated

18 5411882

1 Hose, Bypass

11/00

B6

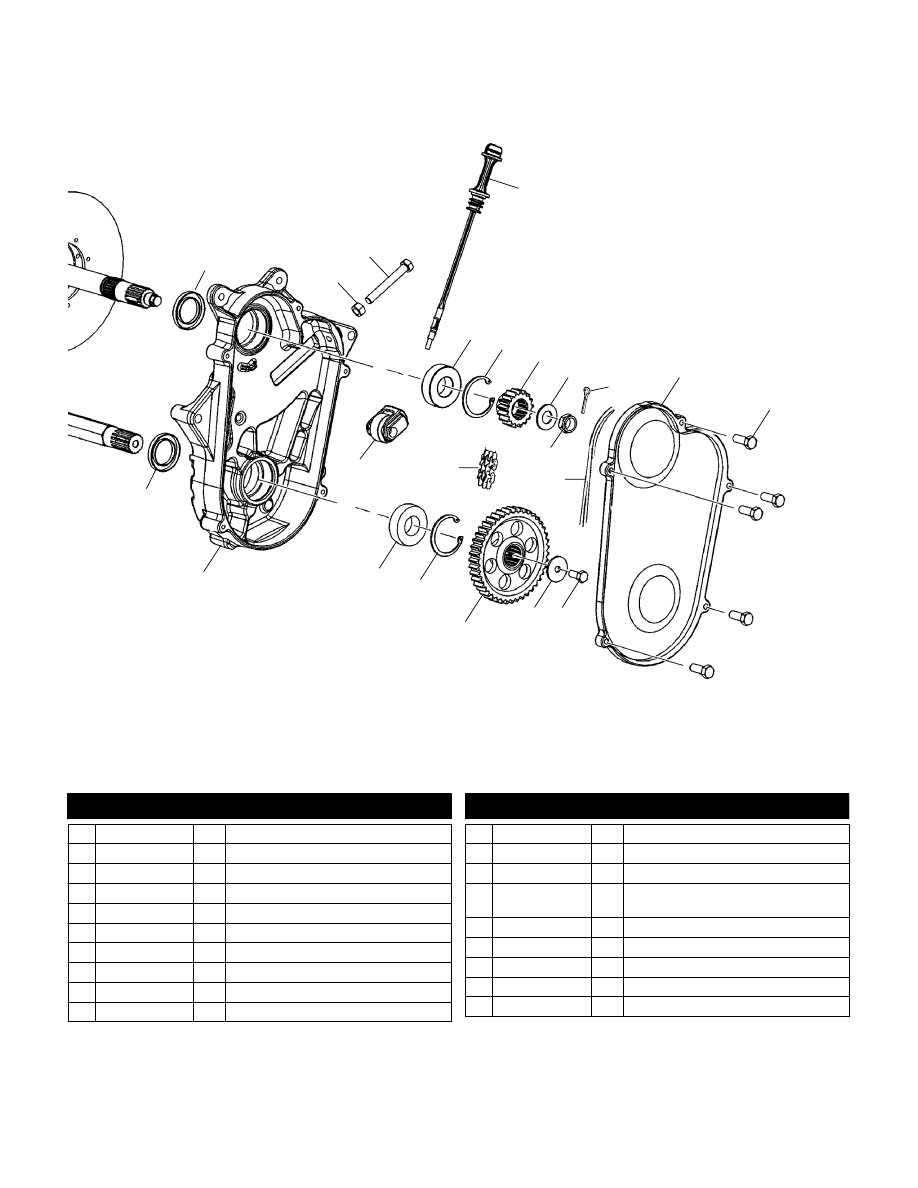

CHAINCASE

600 PRO X S01NX6ES

1

3

2

4

5

7

6

8

10

9

11

12

13

15

16

18

17

14

19

1

5

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3610030

2 Seal, Oil

2 7542404

1 Nut

3 7512470

1 Screw

4 3514309

2 Bearing

5 7718406

2 Ring, Retaining

6 1332252

1 Asm., Tightener, Gearcase

7 3221101

1 Sprocket, 24T, 3/4W

8 7571620

1 Washer, Spring

9 7661203

1 Pin, Cotter

10 7542811

1 Nut, Flange

11 5411497

1 Gasket, Chaincase

12 5133001

1 Cover, Chaincase

13 7512242

5 Screw

14 5431419

5410675

1

1

Dipstick

O-Ring

15 7515350

1 Screw

16 7571618

1 Washer, Spring

17 3222101

1 Sprocket, 41T

18 3221109

1 Chain, 74P, 3/4W

19 5132906

1 Chaincase

11/00

B7

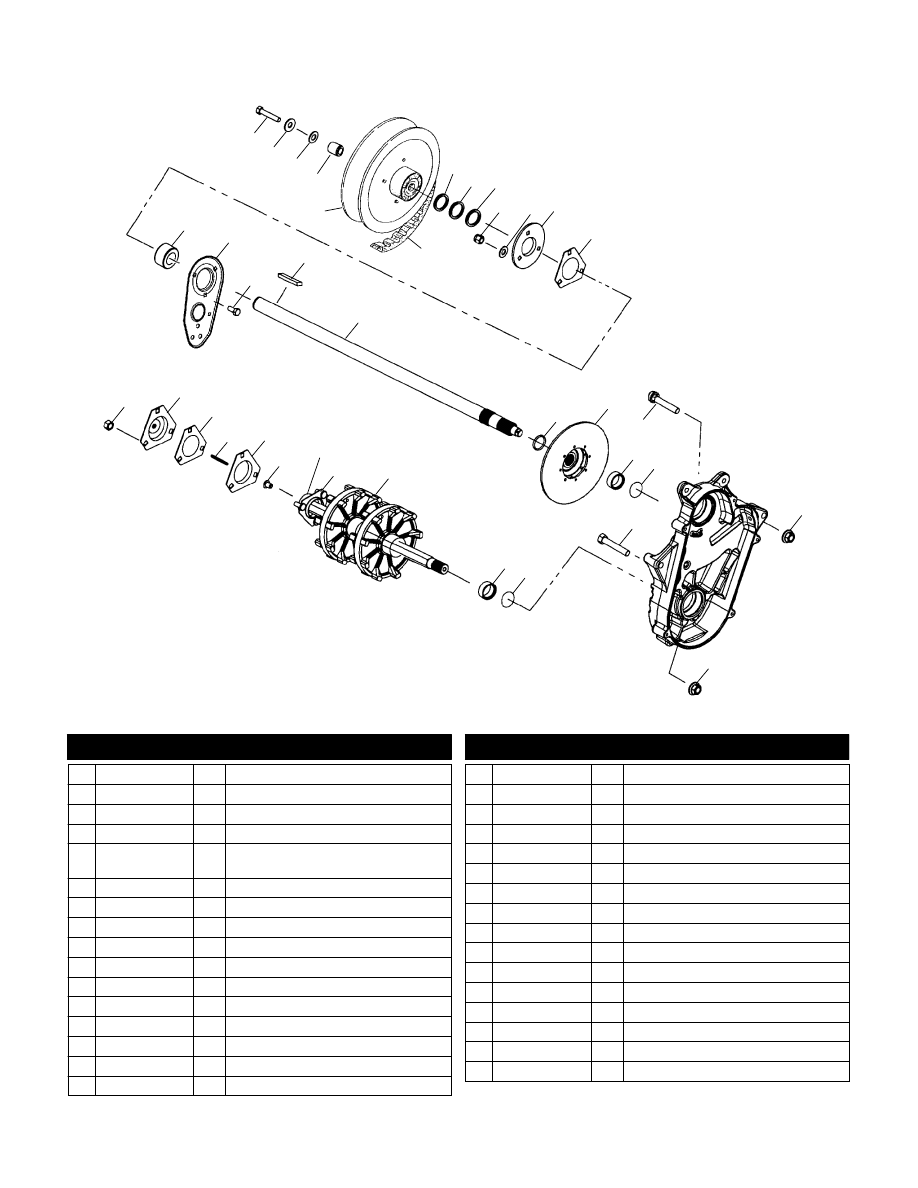

DRIVE TRAIN

600 PRO X S01NX6ES

1

2

3

5

6

9

16

12

14

15

11

10

18

19

20

22 23

21

28

25

29

30

31

32

27

24

13

17

26

8

21

24

10

23

22

4

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515301

1 Bolt

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5133106

1 Spacer, Input Shaft

5 --------------

1 Asm., Driven Clutch, Basic 204 W/B

(See Driven Clutch Pg. B13, Ref. 9)

6 3211080

1 Belt, Drive

7 7555917

AR Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7542324

6 Nut, Nylok

11 7558402

3 Washer, Flat

12 5241359

1 Flangette w/Grease Fitting

13 5811095

1 Gasket, Jackshaft

14 3514519

1 Bearing, Jackshaft, 1”

15 5245446-067

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332255

1 Asm., Jackshaft (Incl. 19)

19 7710422

1 Ring, Retaining

20 1910403

1 Disc, Brake

21 7515428

3 Bolt, Carriage

22 5020588

2 Sleeve, Seal

23 5410613

2 O-Ring

24 7542423

3 Nut, Flange

25 1590313

1 Asm., Drive Shaft (Incl. 26,27,28)

26 1012945

1 Asm., Flangette w/Screws

27 3514525

1 Bearing

28 3280019

1 Bushing, Speedometer, Metal

29 5243529

1 Flangette

30 3280017

1 Key, Speedometer, Square

31 5830012

1 Gasket, Drive Adaptor

32 3280116

1 Adaptor w/Fitting, Drive

11/00
