120

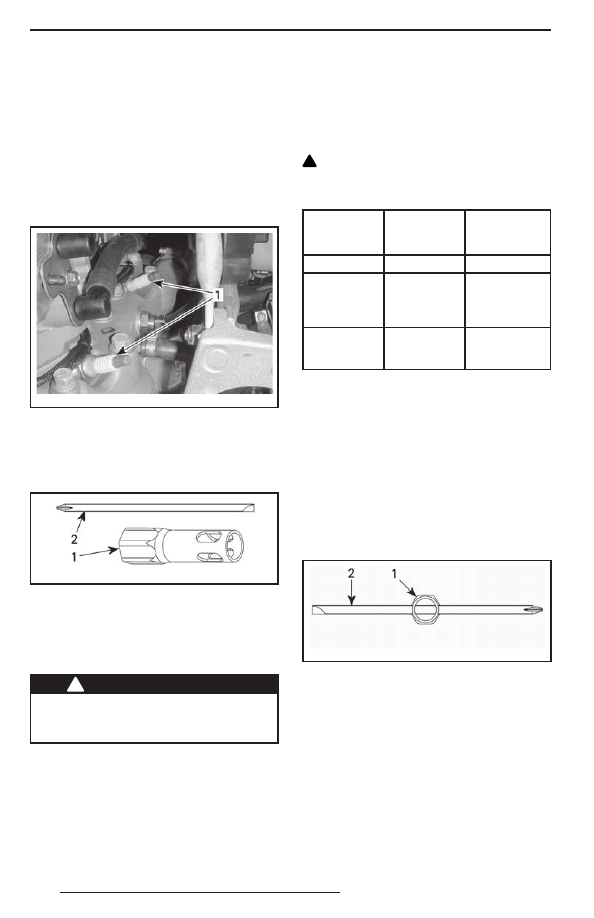

Снятие/установка свечи зажигания

(только модели с двигателем 550)
Снятие
Откройте левую боковую панель.
Снимите защитный кожух, как описано

в разделе «СНЯТИЕ ЗАЩИТНОГО КО-

ЖУХА РЕМНЯ ВАРИАТОРА».
Отсоедините высоковольтный провод

от свечи зажигания.

mmo2 008 -008-027_a

ЛЕВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. Свечи зажигания

Используя ключ, входящий в комплект

возимого инструмента, отверните све-

чи зажигания на один оборот.

mmo2 008 -008-009

1. Ключ «на 16»
2. Стержень отвёртки

Очистите свечи зажигания и головки ци-

линдров, используя по возможности сжа-

тый воздух.

!



ПРЕДОСТЕРЕЖЕНИЕ

При  работе  со  сжатым  воздухом

всегда используйте средства защи-

ты глаз.

Полностью выверните свечи зажигания

и снимите их.
Установка свечи зажигания
Прежде чем приступить к установке, не-

обходимо убедиться в отсутствии нагара

на контактных поверхностях головки ци-

линдра и свечей зажигания.

Проверьте межэлектродный зазор свечей

зажигания, используя специальный щуп.
Если величина зазора выходит за пре-

делы диапазона допустимых значений,

свечу зажигания необходимо заменить.

!

 ОСТОРОЖНО  Регулировка  ме-

жэлектродного зазора этих свечей

не допускается.

ДВИГАТЕЛЬ

Тип свечи

зажигания

Межэлек-

тродный

зазор, мм

550

NGK BR 9 ES

0,45 ± 0,05

600

HO E-TEC

NGK PZFR6F

Не регулиру-

ется

0,8

800R E-TEC NGK PFR7AB

Не регулиру-

ется

0,75 ± 0,05

Заверните  свечу  зажигания  от  руки

до упора.
Затяните свечи, используя ключ из во-

зимого комплекта инструментов или

динамометрический ключ и соответству-

ющую головку.
С использованием ключа из комплек-

та возимого инструмента
Используйте ключ 16 мм и стержень от-

вёртки из комплекта возимого инстру-

мента

mmo2 008 -008-008_a

ВИД СВЕРХУ
1. Ключ «на 16»
2. Стержень отвёртки

Затяните свечи зажигания в соответст-

вии с указаниями, приведёнными на сле-

дующих рисунках.
ПРИМЕЧАНИЕ: Убедитесь, что свеча

и уплотнительное кольцо правильно

установлены на головку цилиндра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

+0,05

 –0,1

121

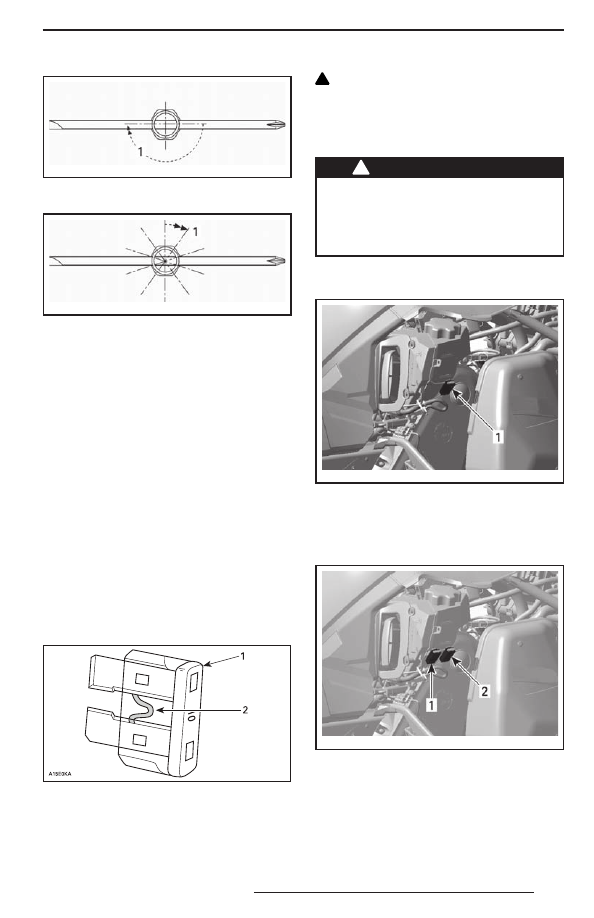

mmo2 008 -008-006_a

НОВАЯ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/2 оборота

mmo2 008 -008-007_a

БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗАЖИГАНИЯ
1. Затянуть на 1/10 оборота

С использованием динамометрического

ключа
Затяните свечи зажигания моментом

27,5 Н•м.
Свечи зажигания (E-TEC)
Проверка состояния или замена свечей

зажигания должны выполняться автори-

зованным дилером Lynx.
Снятие/проверка предохранителей
Система электрооборудования защище-

на предохранителями. Держатели пре-

дохранителей располагаются в мотор-

ном отсеке.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!

 ОСТОРОЖНО Запрещается исполь-

зовать предохранитель с более вы-

соким номиналом во избежание по-

вреждения электрических компонен-

тов и/или возможного возгорания.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Lynx.

Модели с двигателем E-TEC ручным стар-

тером

mmo2 008 -008-028_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1. Главный предохранитель (5 A)

Модели с двигателем E-TEC электри-

ческим стартером

mmo2 007 -009-017_a

ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА МО-
ТОРНОГО ОТСЕКА
1. Предохранитель системы заряда (30 А)
2. Предохранитель STАRT/RER (5 А)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

122

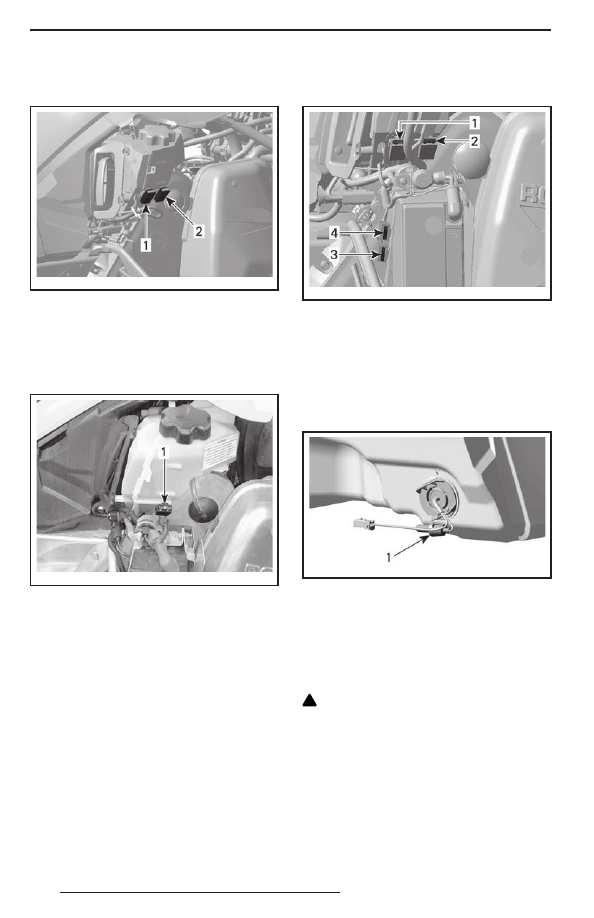

Модели с двигателем 550 и ручным

стартером

mmo2 007 -009-017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-

ВЫЙ провод)

2.  15 A предохранитель доп. оборудования (КРАС-

НЫЙ/ЖЁЛТЫЙ провод)

Главный предохранитель (30 А) распола-

гается на масляном резервуаре.

mmo2 010 -004-011_b

1. Главный предохранитель (30 А)

Модели с двигателем 550 и электри-

ческим стартером

mmo2 008 -003-033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1.  15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-

ВЫЙ провод)

2.  15 A предохранитель доп. оборудования (КРАС-

НЫЙ/ЖЕЛТЫЙ провод)

3. 30 A система заряда
4. 5 A ECM (блок управления двигателем)

Электрический датчик уровня

топлива

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1.  Предохранитель 0,25 A Замена лампы 550

и 49 Ranger

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.
Фары

!

 ОСТОРОЖНО  Во  избежание  со-

кращения срока службы галогенных

ламп не касайтесь пальцами стеклян-

ной колбы лампы. Если Вы дотрону-

лись до стеклянной колбы, очистите

её изопропиловым спиртом, который

не оставляет плёнку на стекле.

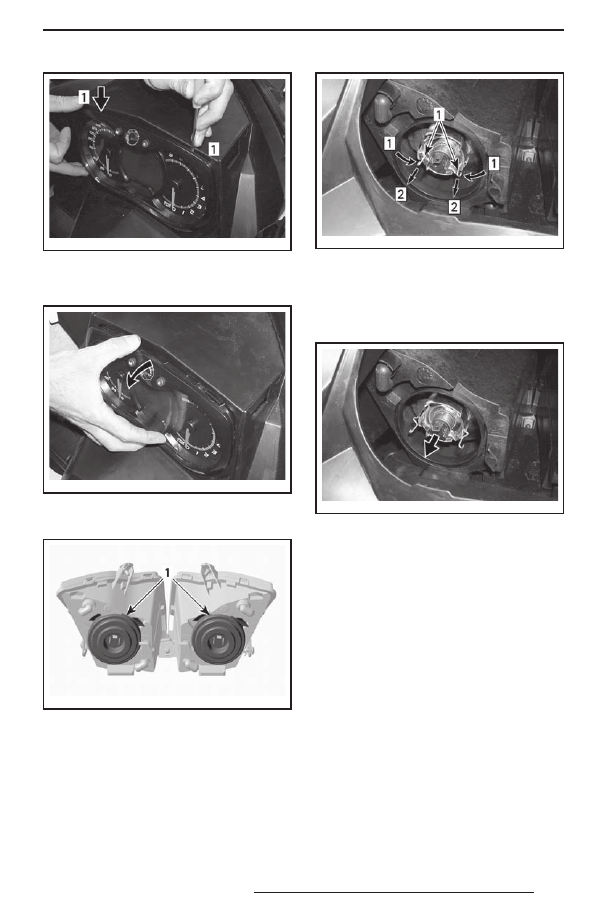

С помощью маленькой отвёртки освобо-

дите защёлки информационного центра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

123

mmo2 007 -009-061_a

1. Защёлки

Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009-062_a

Отсоедините разъем перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

Извлеките и замените лампу. Установка

осуществляется в последовательности,

обратной снятию.

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ Задний фо-

нарь

Для доступа к перегоревшей лампе зад-

него фонаря, отверните два винта и сни-

мите пластиковый рассеиватель красно-

го цвета. Чтобы снять рассеиватель, вы-

верните два винта его крепления.
Замена светодиодов заднего фонаря

не предусмотрена. Задний фонарь заме-

няется в сборе. Закрепите новый задний

фонарь с помощью винтов.
Регулировка света фар
Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.
