116

Замените гусеницу, если замечены при-

знаки начала её разрушения. В сомни-

тельных случаях обратитесь за советом

к дилеру.

!



ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с повреж-

дённой гусеницей может привести

к потере контроля, что в свою оче-

редь может стать причиной получе-

ния серьёзных травм или гибели.

Натяжение и центровка

гусеницы
ПРИМЕЧАНИЕ: Операции регулирова-

ния натяжения и выравнивания гусенич-

ной ленты являются взаимосвязанными.

Обе регулировки должны производить-

ся одновременно.

!



ПРЕДОСТЕРЕЖЕНИЕ

Во  избежание  серьёзных  травм

и увечий:

–  НЕ  СТОЙТЕ  позади  или  рядом

с вращающейся гусеницей;

–  всегда используйте механическую

опору с широким основанием и от-

ражающим щитком;

–  гусеницу, поднятую над опорной

поверхностью, проворачивайте

только на малой скорости.

Под действием центробежной силы

посторонние  предметы,  повреж-

дённые  или  ослабленные  шипы,

повреждённые участки гусеницы

или вся гусеница могут вылететь

из рамы со значительной силой, что

может стать причиной увечья ноги

или других серьёзных травм.

Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой на-

тяжения гусеничной ленты совершите

пробег на снегоходе по снежному покро-

ву в течение 15–20 минут.
Отсоедините колпачок шнура безопас-

ности (ключ DESS) от выключателя дви-

гателя.
Поднимите  заднюю  часть  снегохода

и установите на опору с широким осно-

ванием.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не поднимай-

те заднюю часть снегохода, если у Вас

для этого недостаточно сил.
Проверьте наличие зазора приблизи-

тельно посредине между передними

и задними направляющими катками.

Измерьте зазор между гусеницей и на-

кладкой опорных полозьев посереди-

не длины опорных полозьев. При нор-

мальном натяжении гусеничной ленты

величина зазора должна соответство-

вать номинальному значению, которое

приведено в разделе «ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ». Если натяжение

гусеничной ленты недостаточно, дви-

жение снегохода будет сопровождаться

глухим шумом.
ПРИМЕЧАНИЕ: Для измерения натяже-

ния гусеницы рекомендуем применять

специальный инструмент (P/N 414 348

200).

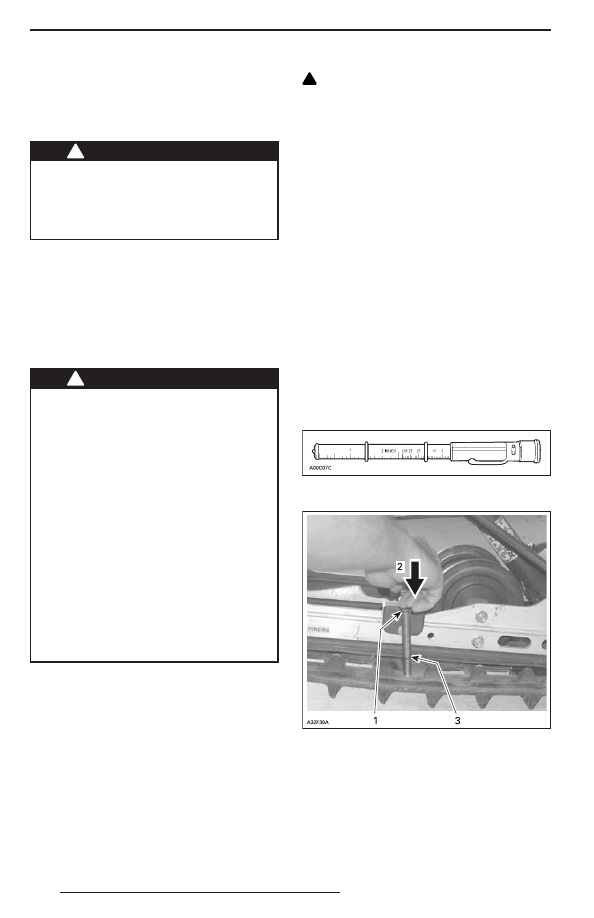

ИНСТРУМЕНТ ДЛЯ ИЗМЕРЕНИЯ НАТЯЖЕНИЯ
ГУСЕНИЦЫ

ТИПОВОЙ ВАРИАНТ
1.  Верхнее кольцо в положении, соответствую-

щем усилию 7,3 кг.

2.  Нажимайте на верхнюю часть инструмента,

пока она не войдёт в соприкосновение с верх-
ним кольцом

3.  Измеренная величина прогиба гусеницы (значе-

ние прогиба для Вашей модели снегохода приве-
дено в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ»)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

117

!

 ОСТОРОЖНО Слишком сильное

натяжение гусеницы приводит к по-

тере мощности и чрезмерной нагруз-

ке на компоненты подвески.
Для регулировки гусеницы выполните

следующее:
–  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

–  Снимите колпачки задних катков (если

имеются).

–  Отпустите болты задней оси (на обе-

их сторонах).

–  Выполните регулировку, вращая регу-

лировочные болты

Если Вам не удаётся правильно отрегу-

лировать натяжение гусеницы, обрати-

тесь к дилеру Lynx.

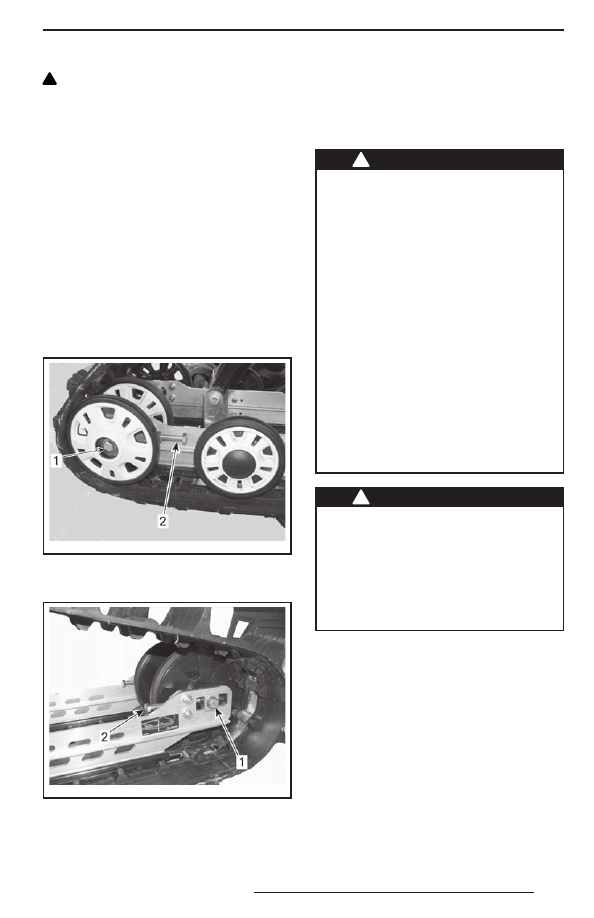

fmr2008 -048-008_ b

ТИПОВОЙ ВАРИАНТ (ПРАВАЯ СТОРОНА)
1. Болты задней оси
2. Регулировочный болт

fmo2014-001-023_a

BOONDOKER И RAVE RE (ЛЕВАЯ СТОРОНА)
1. Болты задней оси
2. Регулировочный болт

–  Затяните крепёжные болты.
–  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.

Под действием центробежной силы

посторонние предметы, повреждён-

ные участки гусеницы или вся гусе-

ница могут вылететь из рамы со зна-

чительной силой, что может стать

причиной увечья ноги или других

серьёзных травм.

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не тре-

буется иное) с контактного устрой-

ства. Для выполнения регулировки

выберите безопасное место вдали

от снегоходных трасс.

–  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

–  Ослабьте  болты  крепления  задних

направляющих катков.

–  Подтяните регулировочный болт на той

стороне движителя, где расстояние

между  направляющими  гребнями

и опорным полозом наибольшее.

1.  Поднимите заднюю часть снегохода

и  установите  на  опору  с  широким

основанием, чтобы гусеница не каса-

лась опорной поверхности.

2.  Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

118

бы гусеничная лента начала медлен-

но вращаться. Длительность работы

гусеницы в таком режиме не должна

превышать 20-ти секунд.

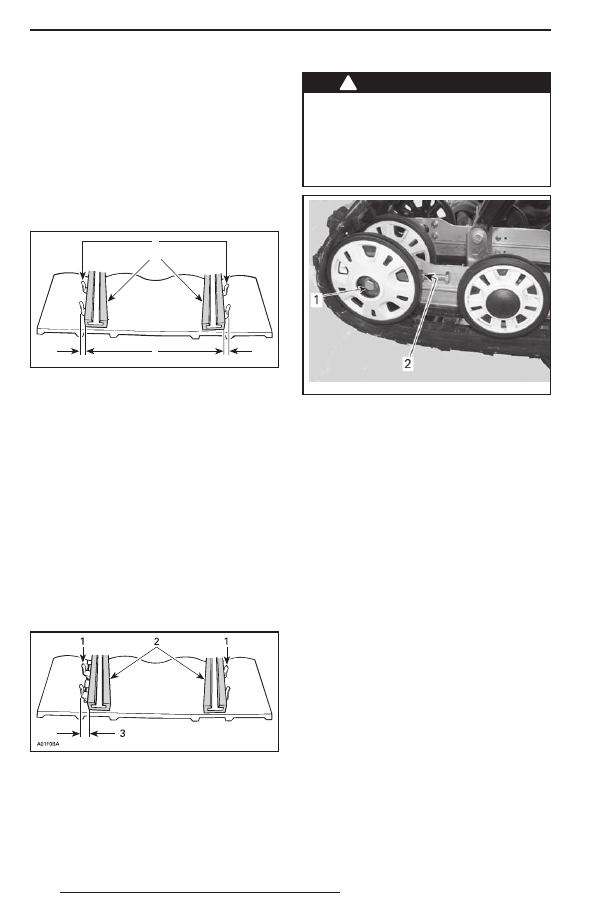

3.  Проверьте симметричность положе-

ния гусеничной ленты относительно

накладок полозьев: расстояние меж-

ду полозьями и направляющими греб-

нями гусеничной ленты должно быть

одинаковым с обеих сторон.

A01F05 A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4.  Для регулировки центровки гусеницы

выполните следующее:

4.1  Остановите двигатель.
4.2  Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного

устройства.

4.3  Ослабьте стопорные винты заднего

направляющего катка.

4.4  Подтяните регулировочный болт

на  той  стороне  движителя,  где

расстояние между направляющи-

ми гребнями и опорным полозом

наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

5.  Затяните болты крепления.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

fmr2008 -048-008_ c

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления (затянуть моментом (48 ± 6) Н•м)

6.  Снова пустите двигатель и на малой

скорости движения гусеничной ленты

проверьте симметричность её положе-

ния относительно опорных полозьев.

7.  Опустите снегоход на опорную по-

верхность.

8.  Установите на место колпачки задних

катков (если имеются).

Задняя подвеска

Состояние задней подвески
Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.
Состояние ленточного

ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков изно-

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

119

са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние

отверстий в ленточном ограничителе.

При необходимости заменить. Затяни-

те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

11 Н•м

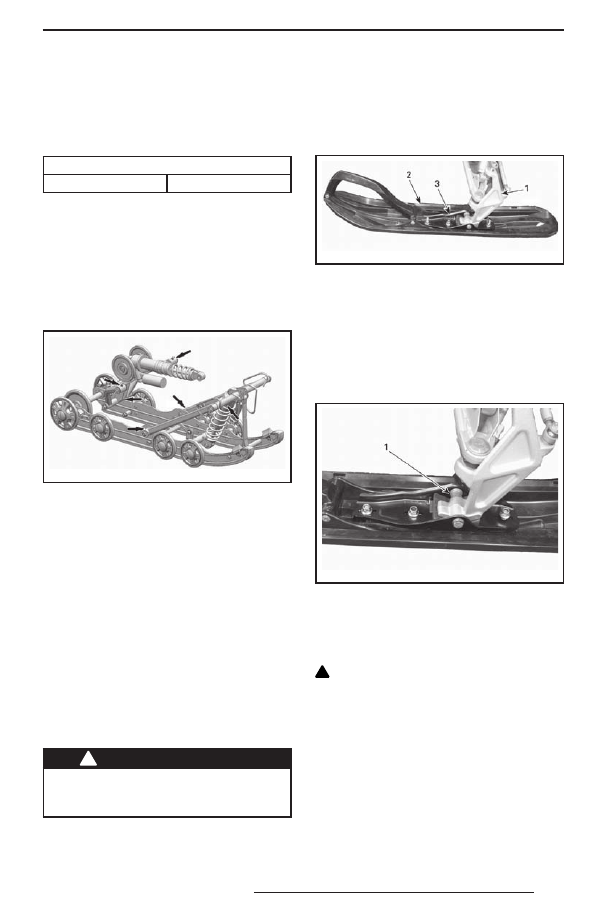

Смазка компонентов задней

подвески
Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужи-

вания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

fmo2013-001-013_a

1. ТИПОВОЙ ВАРИАНТ — PPS — ПРЕСС-МАСЛЁНКА

Рулевое управление

и передняя подвеска

Визуально проверьте затяжку крепёж-

ных элементов рулевого управления

и передней подвески (шаровые опоры

и шаровые шарниры рычагов и тяг руле-

вого привода, болты шарнирного крепле-

ния, болты крепления лыж и цапф лыж,

и т. д.). При необходимости обратитесь

к авторизованному дилеру Lynx.
Состояние лыж и коньков
Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении признаков

износа обратитесь к дилеру Lynx.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Лыжи Blade
Стандартным положением для крон-

штейна лыжи является такое, при кото-

ром он установлен на центральные от-

верстия.

fbl2013-002-014_ c

ТИПОВОЙ ВАРИАНТ
1. Опора лыжи
2. Лыжа
3. Кронштейн лыжи

Изменяя положение регулировочной

втулки можно регулировать ширину ко-

леи лыж. Возможна установка лыжи как

с внутренней, так и с внешней стороны

опоры лыжи.

fmo2014-003-009_a

1.  Регулировочная втулка установлена с внутрен-

ней стороны стойки лыжи

Электрооборудование

Рекомендуемые свечи зажигания

!

 ОСТОРОЖНО Используйте только

рекомендованные свечи зажигания,

указанные ниже. При установке свечи

следует затянуть указанным моментом,

процедура установки подробно опи-

сана в разделе «СНЯТИЕ/УСТАНОВКА

СВЕЧИ ЗАЖИГАНИЯ (МОДЕЛЬ 550)».
