Snowmobile Polaris SPORT TOURING/INT’L (2004 year). Manual - part 8

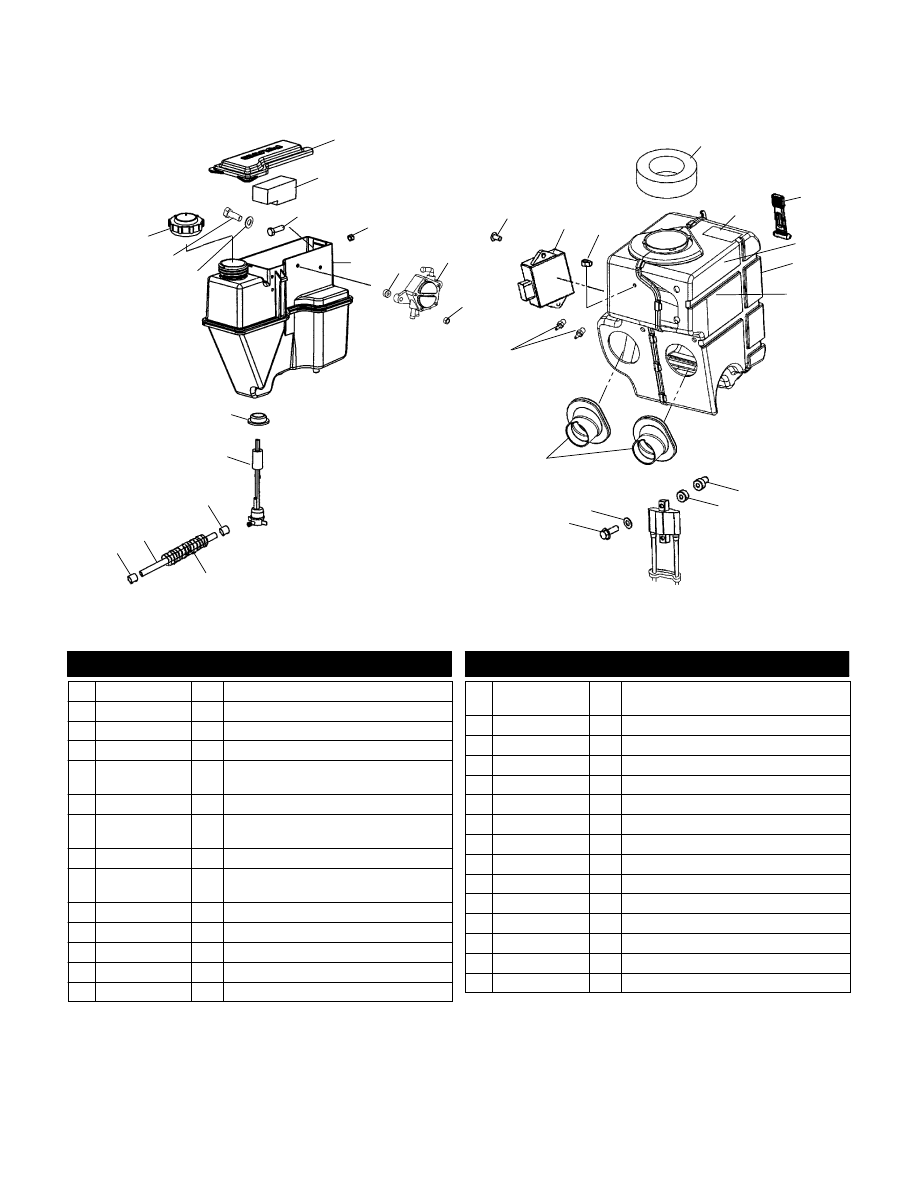

C1

OIL TANK / AIRBOX

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

11

16

15

13

20

21

12

14

29

25

3

5

9

7

26

23

24

23

E

2003 Polaris Sales Inc.

1

2

4

8

4

6

27

28

10

17

19

18

6

22

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5434089

1 Cover, Tool Box

2 5812209

1 Foam, Tool Box

3 7512297

1 Screw

4 7542122

3 Nut, Nylok

5 1253453

1261199

1

1

Asm., Oil Tank w/Sender (Incl. 1,25)

Oil Bottle/Tool Box w/Mount

6 7555932

4 Washer, Nylon

7 --------------

1 Asm., Fuel Pump

(See Fuel Pump Pg. C10, Ref. 3)

8 7512095

2 Screw

9 --------------

1 System, CDI Unit

(See Magneto Pg. C12, Ref. 11)

10 7670102

1 Clip, Silencer Box

11 5811882

1 Foam, Air Box, Chimney

12 7075351

1 Decal, Caution, Air Box

13 5433150

1 Strap, Air Box, Top

14 7073426

1 Decal, Greasing

15 1253499

1 Asm., Air Silencer w/ER

(Incl. 20 & Decals)

16 7171037

1 Decal, Belt Removal, Team, E/R

17 7547103

2 Nut

18 7517610

2 Screw

19 7552604

2 Washer

20 5412189

2 Boot, Carburetor

21 7052127

2 Fitting, Hose

22 4010051-30

AR Tubing, Convoluted

23 7080307

2 Clamp, Hose

24 8450003-1525

AR Line, Fuel

25 4010660

1 Sender, Oil w/Front Terminals

26 7052305

1 Grommet, Oil Sender

27 7555859

2 Washer, Flat

28 7512163

2 Bolt

29 1240094

1 Cap, Oil, Vented

3/03

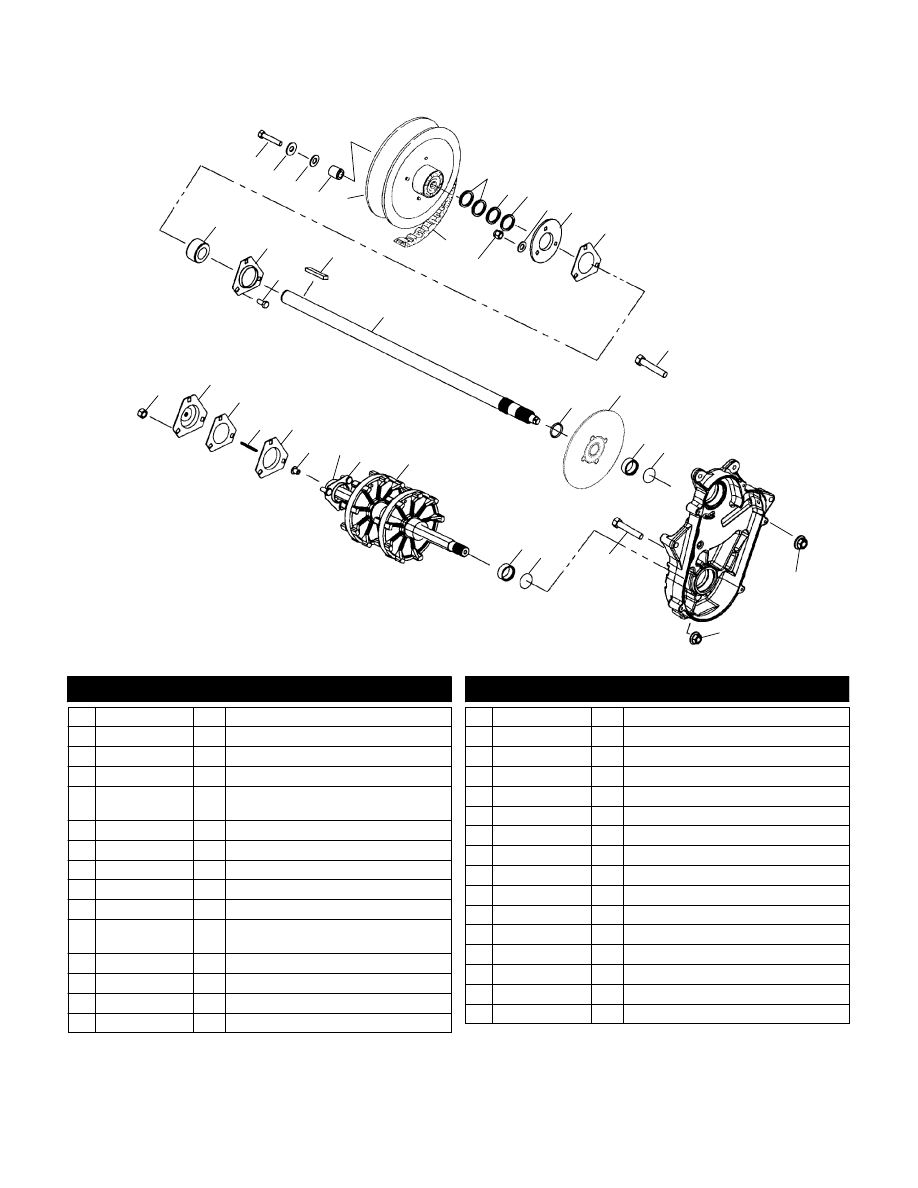

C2

DRIVE TRAIN

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

3

4

5

6

9

16

11

14

15

10

13

18

19

20

22

23

27

25

28

29

30

31

24

12

17

26

8

21

24

13

23

22

7

21

E

2003 Polaris Sales Inc.

14

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7515369

1 Screw

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020913

1 Spacer

5 --------------

1 Asm., Driven Clutch

(See Driven Clutch Pg. B13 for Details)

6 3211078

1 Belt, Drive

7 7555917

1 Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7558402

3 Washer, Flat

11 5241359

7080561

1

1

Flangette w/Grease Zerk

Fitting, Lubrication

12 5811095

1 Gasket, Jackshaft

13 7542324

6 Nut, Nylok

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721116

1 Key

18 1332220

1 Asm., Jackshaft (Incl. 14,19)

19 7710422

1 Ring, Retaining

20 2202493

1 Kit, Disc, Brake, Forged

21 7515428

3 Bolt, Carriage

22 5020588

2 Sleeve, Seal

23 5410613

2 O-Ring

24 7542423

3 Nut, Flange

25 1590370

1 Asm., Drive Shaft (Incl. 26,27)

26 1012945

1 Asm., Flangette w/Screws

27 3280019

1 Bushing, Speedometer, Metal

28 5243529

1 Flangette, Offset, w/Hole

29 3280017

1 Key, Speedometer, Square

30 5830012

1 Gasket, Drive Adaptor

31 3280116

1 Adaptor w/Zerk, Drive

5

/03

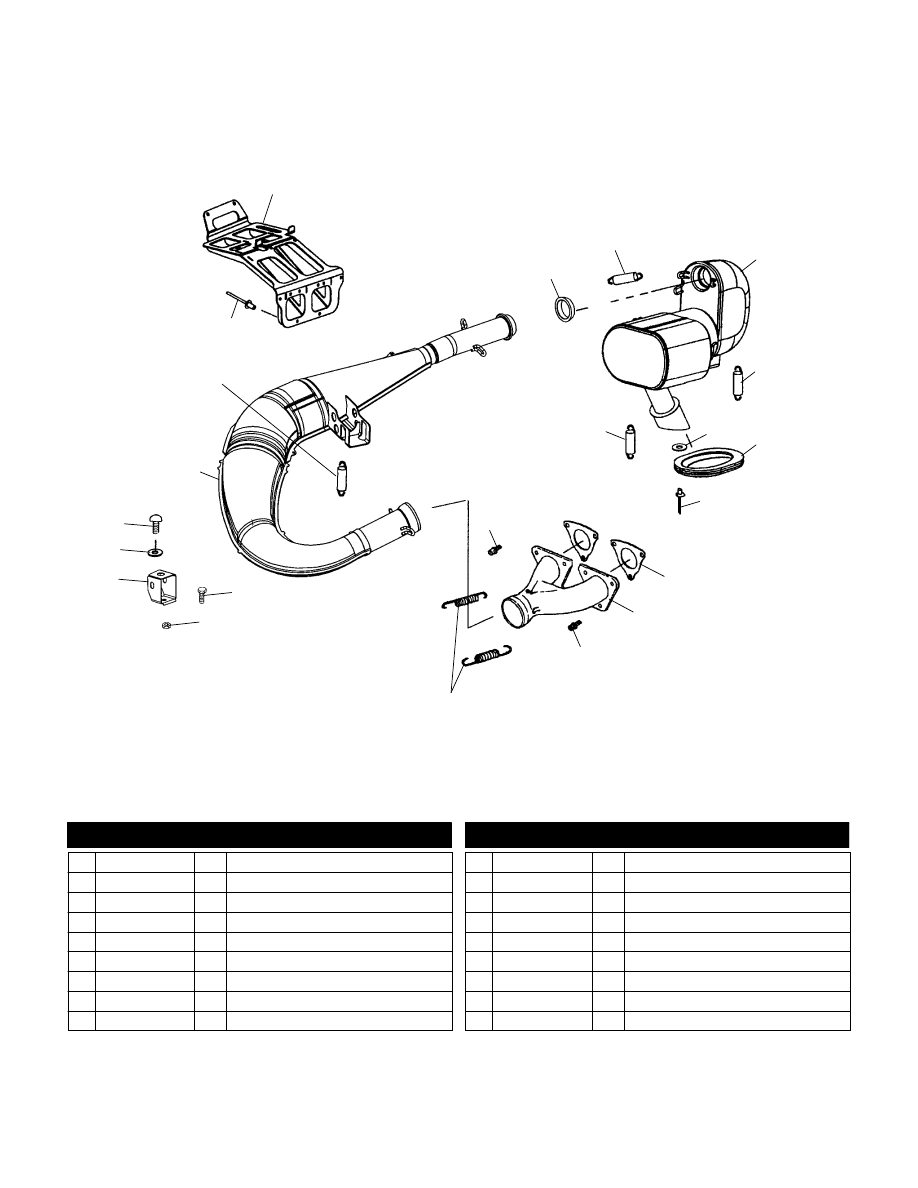

C3

EXHAUST SYSTEM

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

3

4

5

6

7

8

9

2

14

15

16

18

10

3

10

3

3

13

11

12

17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1261296-029

1 Bracket, Chassis/Resonator

2 3610047

1 Seal, Exhaust

3 7041687

8 Spring, Exhaust

4 1261130-029

1 Resonator

5 7555904

1 Washer

6 5411684

1 Boot, Exhaust Outlet

7 7621467

1 Rivet

8 3085714

2 Gasket, Exhaust

9 1260981-029

1 Manifold

10 7517555

6 Screw

11 7517935

1 Screw

12 7547180

1 Nut

13 5245498

1 Bracket, Chassis Pipe

14 7556004

AR Washer

15 5411576

1 Dampener, Vibration

16 1261228-029

1 Asm., Tuned Pipe

17 7042029

2 Spring, Exhaust

18 7661637

8 Rivet

2/03

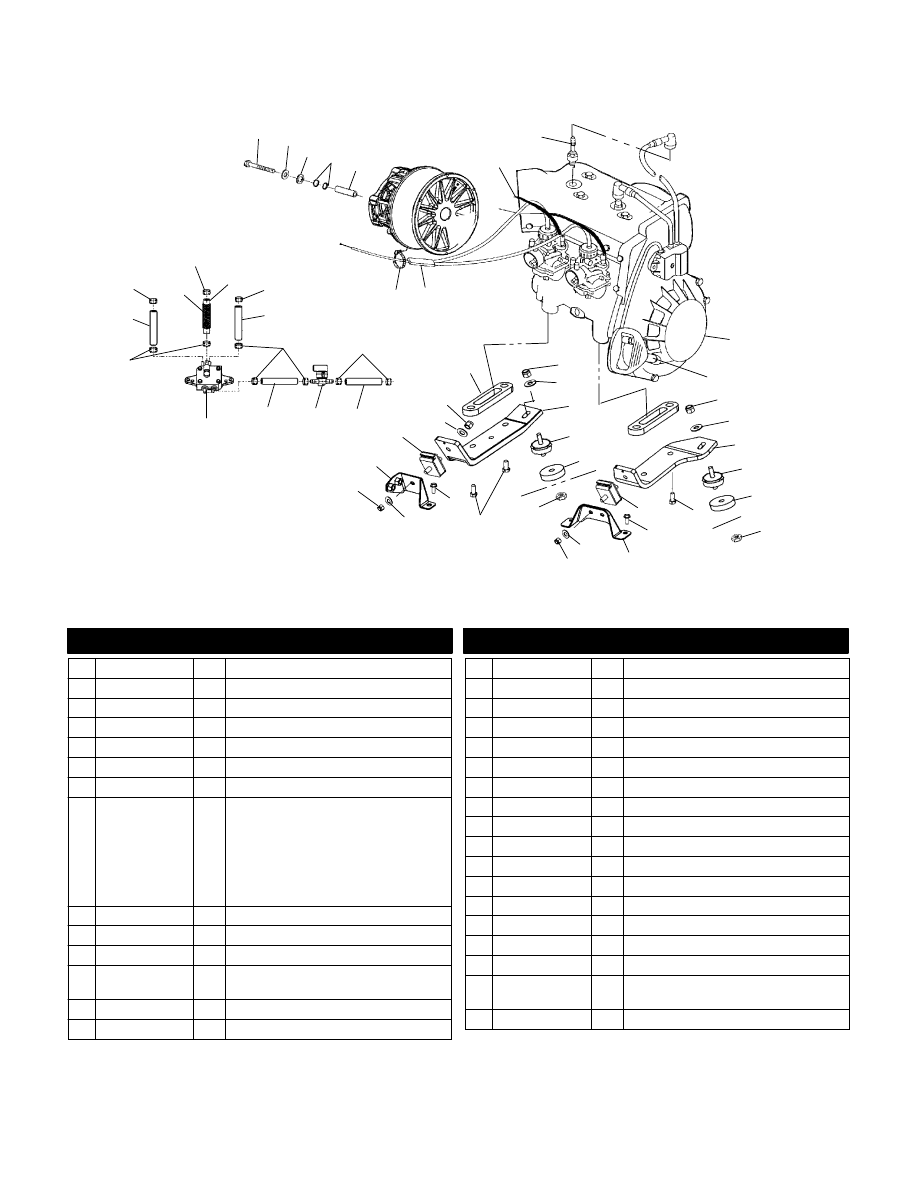

C4

ENGINE MOUNTING

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

3

7

8

9

16

12

13

31

25

24

28

4

5

29

14

11

10

26

26

26

26

26

27

27

27

30

23

21

21

20

20

20

21

22

19

17

17

6

18

18

13

14

15

11

27

32

10

16

15

12

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517776

1 Screw

2 7575202

1 Washer

3 5010287

1 Washer, Clutch Retainer, Short

4 5410507

2 O-Ring, Clutch Bolt

5 5020513

1 Spacer, Clutch Bolt

6 7080290

1 Cable, Choke Control

7 3070163

2 Plug, Spark, NGK BR9ES

8 3088822

1 Engine, Short Block, EC55PM07/09 SB

NOTE:

The Short Block assembly

contains a crankcase assembly, cylin-

der and cylinder head assembly, and a

piston and crankshaft assembly. Prior

authorization is required for warranty

consideration.

9 5431499-070

1 Handle, Recoil

10 7542451

2 Nut, Nylok

11 7555893

2 Washer, Flat

12 5245466

5246193

1

1

Strap, Engine Mount, LH

Strap, Engine Mount, RH

13 3021220

2 Mount, Engine

14 5245117

2 Spacer, Engine Mount

15 7547180

2 Nut, Flanged

16 7517399

4 Screw

17 3021206

2 Mount, Engine

18 7517854

3 Screw

19 5245044

1 Bracket, Engine Mounting, RH

20 7555806

4 Washer, Flat

21 7547008

4 Nut, FLEXLOC, Thin

22 1013397

1 Bracket, Engine Mounting, LH

23 5245020

2 Spacer, Engine

24 7081172

1 Cable, Throttle

25 7080138

1 Cable Tie

26 7080307

8 Clamp, Hose

27 8350018-600

AR Line, Fuel

28 8450040-600

AR Line, Fuel

29 7080003

2 Clamp, Hose

30 8360052-305

1 Tubing, Convoluted

31 --------------

1 Asm., Fuel Pump

(See Fuel Pump Pg. C10, Ref. 3)

32 7052248

1 Valve, Fuel Shut-Off

5/03
