Snowmobile Polaris SPORT TOURING/INT’L (2004 year). Manual - part 7

B11

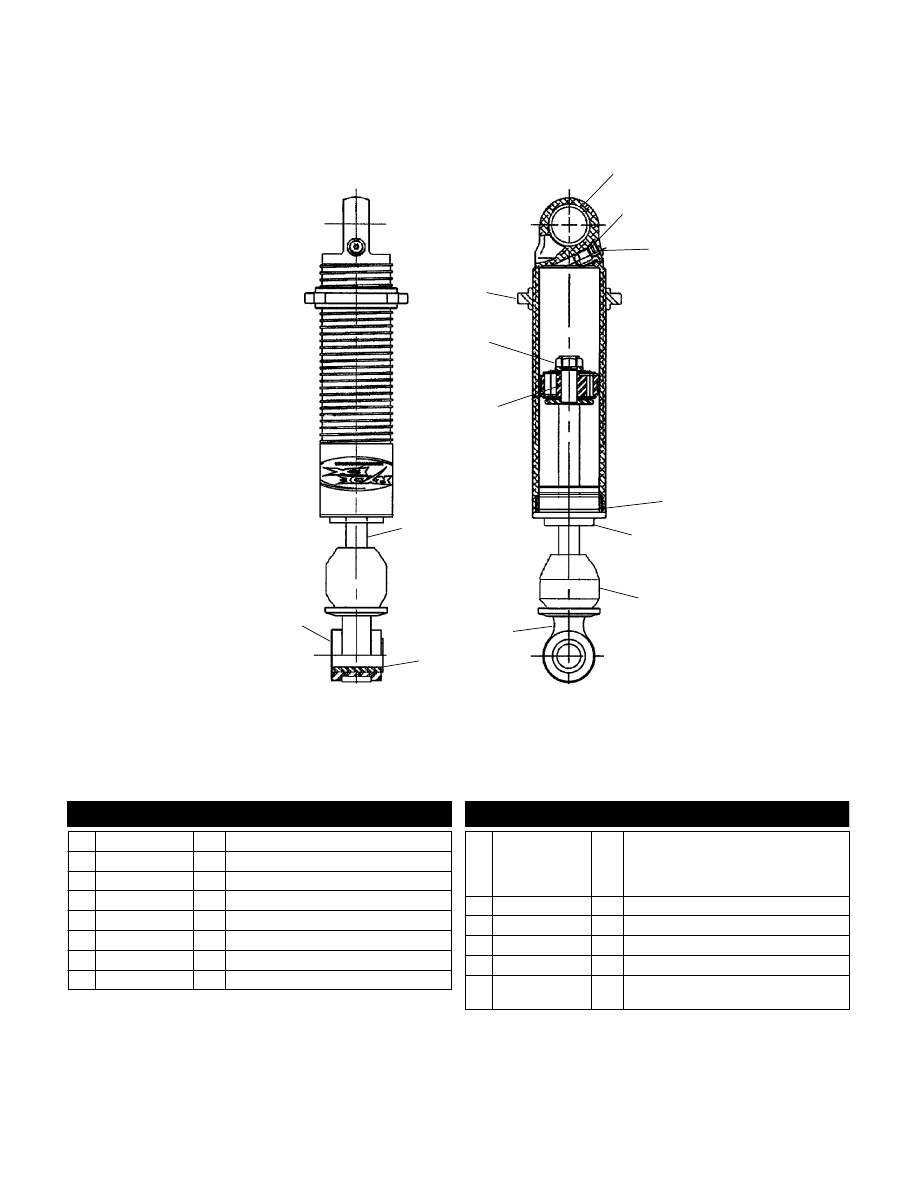

REAR TRACK SHOCK

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

3

2

1

4

7

12

10

13

6

9

8

E

2003 Polaris Sales Inc.

5

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

7042141

1 Shock, Rear Track, M-12

1 1700075

2 Bushing

2 1700069

1 Sleeve

3 1700215

1 Shaft

4 1700011

1 Mount, Upper

5 1700042

1 Bumper

6 1700156

1 Asm., Cylinder Head

7 1700051

1 O-Ring, Cylinder Head

8 1700100

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Band, Wear

Washer, Top-Out

Washer, Back-Up

9 1700216

1 Nut

10 1700033

1 Nut, Spring Retainer

11 3514450

1 Bearing

12 1700056

1 Screw, Valve

13 1700184

1700047

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

4/03

B12

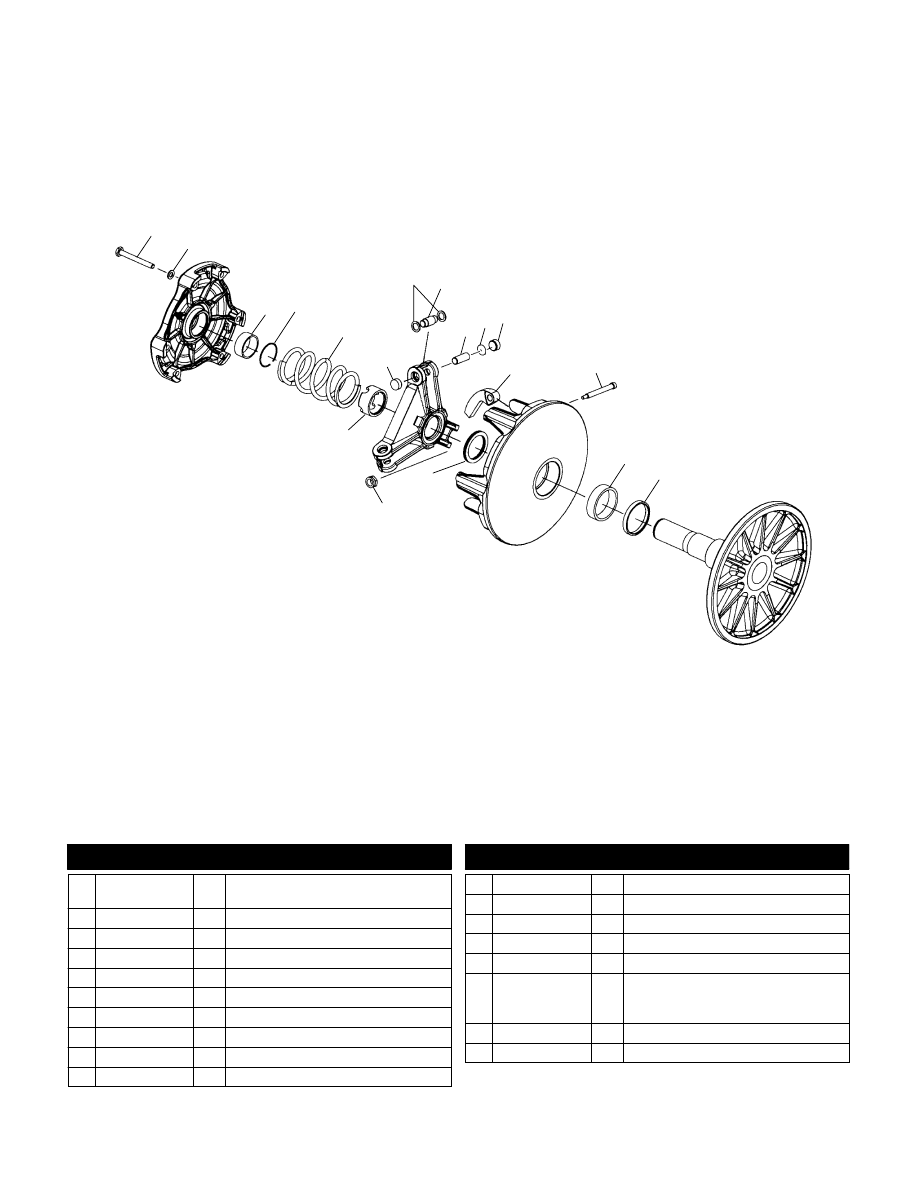

DRIVE CLUTCH

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

3

4

5

9 10

6

7

8

17

6

15

11

12

16

13

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1321699

1 Asm., Drive Clutch, Basic 69

(Incl. All Less 5,11)

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

1 Bearing, Cover

4 7710417

1 Ring, Retaining, Cover

5 7041781

1 Spring, Clutch, Dark Blue/White

6 5430445

6 Button, Guide

7 5430945

6 Washer, Multilube

8 1321622

3 Asm., Roller and Bushing

9 5133079

3 Pin, Roller

10 2200387

1 Kit, Drive Clutch Shim

11 1321586

3 Weight/Bushing, 10-62

12 7515105

3 Pin, Hardened Weight

13 3576502

1 Bearing, Sleeve

14 5010188

1 Insert, Moveable

15 5210754

5210753

5210752

AR

AR

AR

Spacer (.050)

Spacer (.032)

Spacer (.020)

16 7541906

3 Nut, FLEXLOC

17 5020425

1 Nut, Jam

4/02

B13

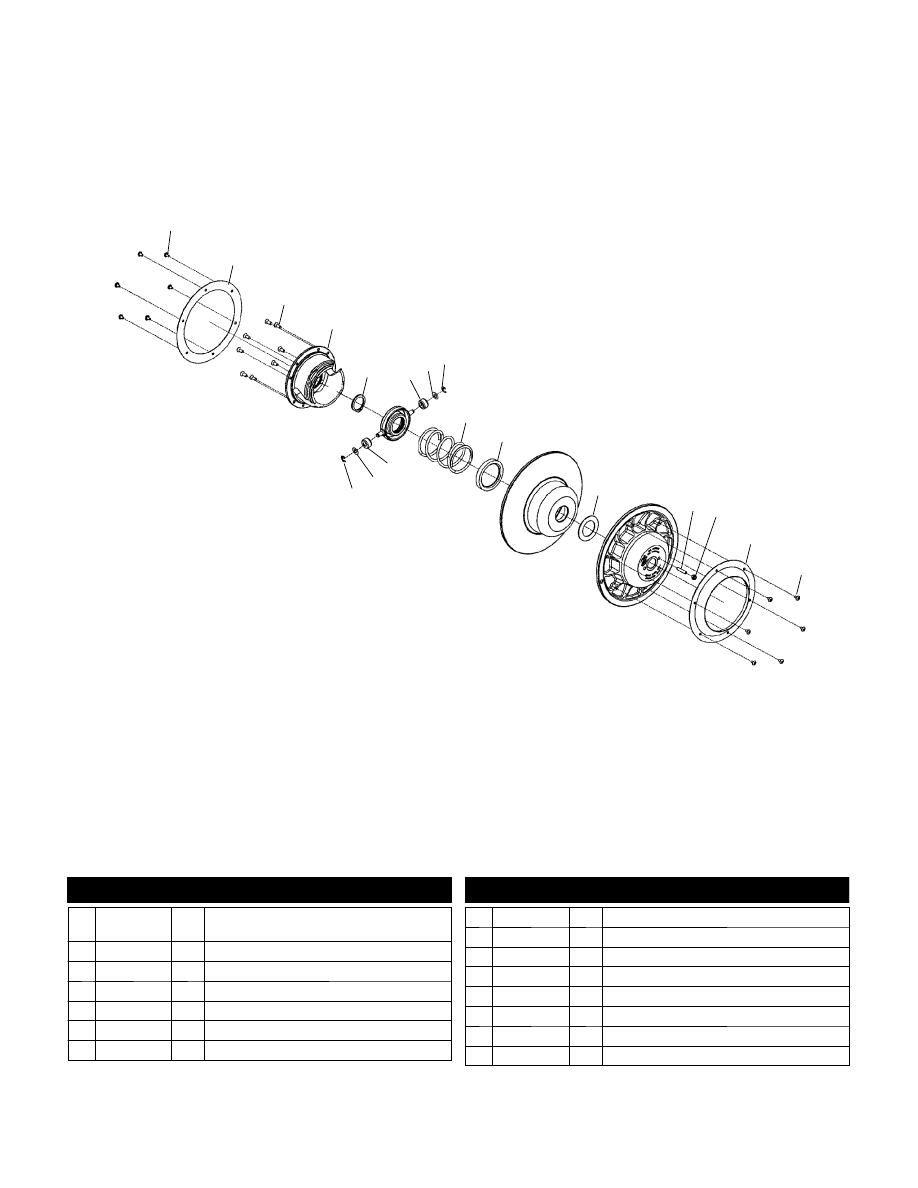

DRIVEN CLUTCH

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

1

3

4

5

6

6

7

7

8

8

9

10

11

12 13

14

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1322321

1 Asm., Driven Clutch, Basic, 211

(Incl. 1,2,5-9,11-14)

1 7518023

12 Screw

2 5246216

1 Plate, Windage

3 3233996

8 Screw

4 5133887

1 Ramp, Driven

5 7710522

1 Ring, Retaining

6 5434534

2 Roller

7 7556226

1 Washer, Thrust

8 7710523

2 Ring, Retaining

9 7042137

1 Spring, Driven Clutch, Red/Blue

10 7556227

1 Washer, Thrust

11 3234033

1 Spacer

12 7518024

1 Screw

13 7542103

1 Nut, FLEXLOC

14 5246217

1 Plate, Windage

2/03

B14

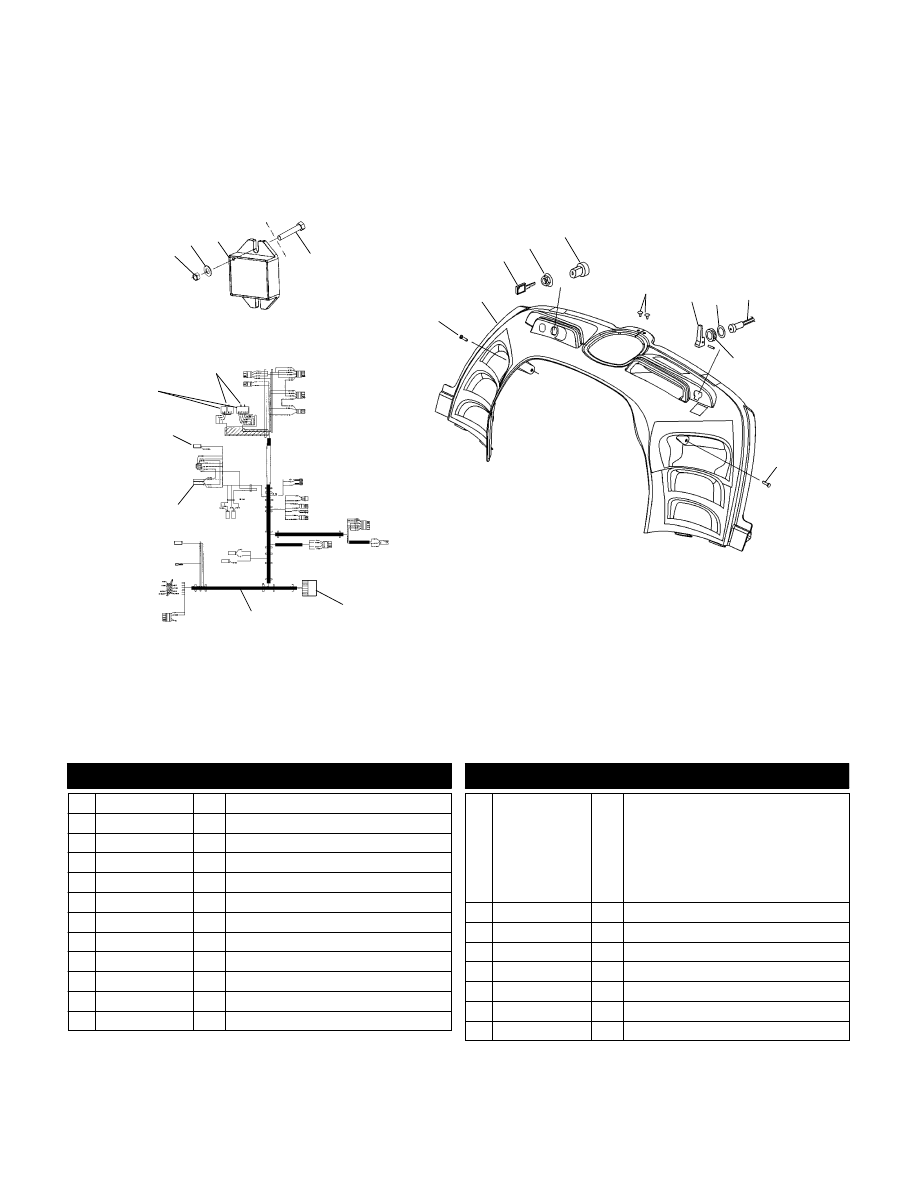

CONSOLE

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

5

9

10

14

15

13

20

19

17

8

3

1

4

12

6

7

11

2

16

18

11

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7541925

2 Nut, Nylok

2 7555746

2 Washer

3 4010794

1 Regulator, AC/DC 14.3V

4 7517263

2 Screw

5 4010193

2 Housing, Connector

6 4010192

7 Socket

7 4020092

1 Terminal, Ring

8 4020063

1 Housing

9 2461148

1 Harness, Main

10 4020057

1 Housing

11 7515199

2 Screw

12 5434134

1 Console w/ACC

13 5410611

1 Cap w/Key NOTE: When ordering igni-

tion key PN 5410611 be sure to specify

if for an A,B,C,D, or E switch. Letter

code will be labeled on underside of

switch body behind console. Key dot

code found on key cap (i.e. one dot = A,

two dots= B, etc.).

14 7547035

1 Nut, Ignition

15 2200358

1 Kit, Ignition Switch

16 7670088

2 Clip, Plastic, Dart, Nylon

17 2200188

1 Kit, Choke Control (Incl. Pin)

18 7571610

1 Washer

19 7080290

1 Cable, Choke Control (Incl. 17,20)

20 7080229

1 Nut, Choke, Slide

5/03
