B7

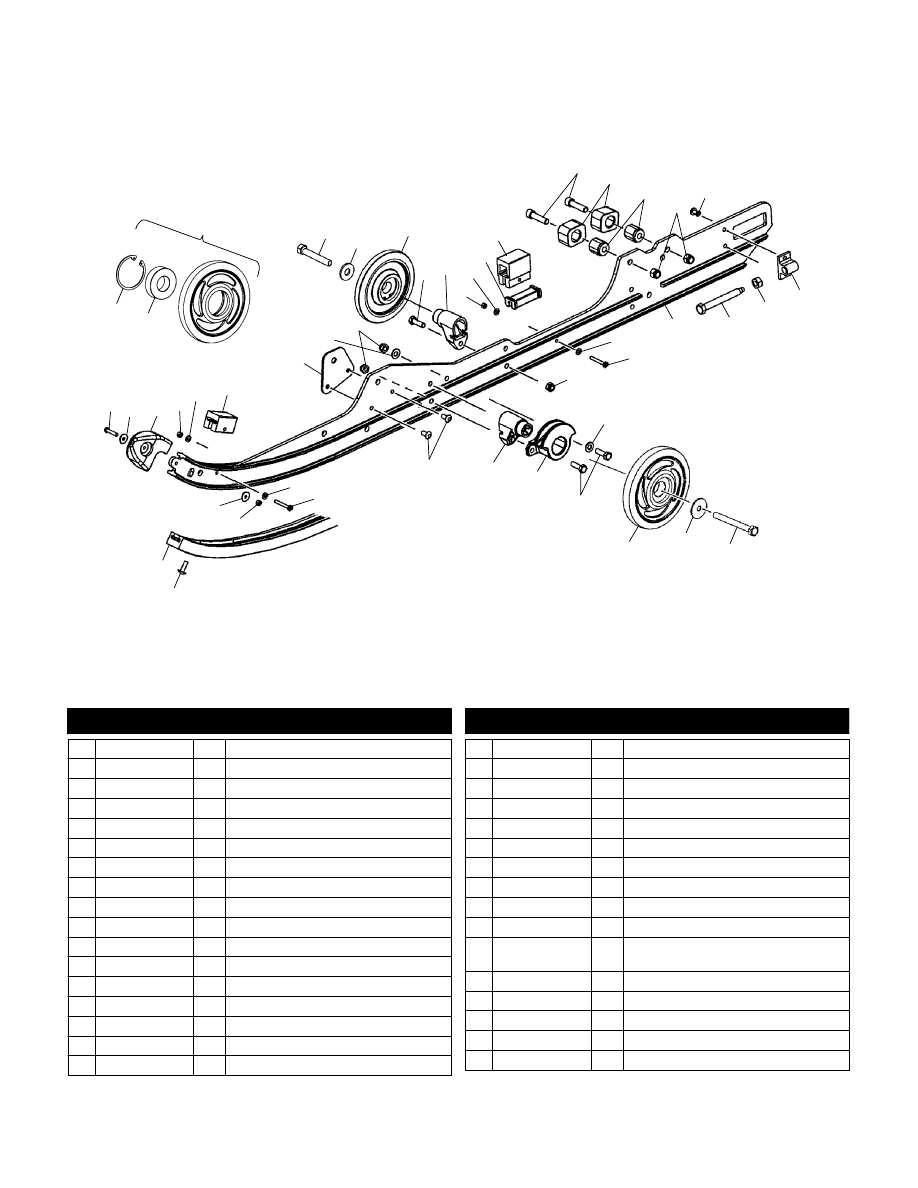

RAIL MOUNTING (SUSPENSION)

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

24

26

14

4

28

17

2

3

27

13

9

32

6

1,

23

25

12

10

19

20

22

21

7

7

29

1

16

13

14

12

33

30

18

31

7

8

8

8

5

5

29

15

15

11

8

17

16

11

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590318-244

2 Asm., Scrolled Wheel (Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 7512007

2 Bolt

5 7555792

4 Washer

6 5434355

2 Cap, Rail Tip

7 7541925

6 Nut, Nylok

8 7555783

8 Washer, Flat

9 5521499

2 Bumper, Front

10 5245678

2 Bracket, Rail Reinforcement

11 7558402

4 Washer, Flat

12 7542324

6 Nut, Nylok

13 7515346

4 Screw

14 7556179

4 Washer, Spring

15 1590317

2 Asm., Wheel, Bogie (Incl. 2,3)

16 7515317

4 Screw

17 5631065

4 Mount, Wheel

18 5432946

2 Liner, Bumper

19 5521498

2 Bumper, Rear

20 7515537

4 Screw

21 5410925

4 Bumper, Pivot Arm

22 5131113

4 Mount, Bumper

23 7542439

4 Nut, Nylok

24 7621501

4 Rivet

25 5132444

2 Block, Idler Bolt Adjusting

26 7547156

2 Nut, Jam

27 7517773

2 Screw

28 1541684

1541685

1

1

Asm., Rail, LH (Incl. 6,9,19,21,25)

Asm., Rail, RH (Incl. 6,9,19,21,25)

29 7510504

4 Screw

30 5434277

2 Guide, Spring

31 7661845

4 Rivet

32 7515199

2 Screw

33 5521633

2 Hi-Fax

5/03

B8

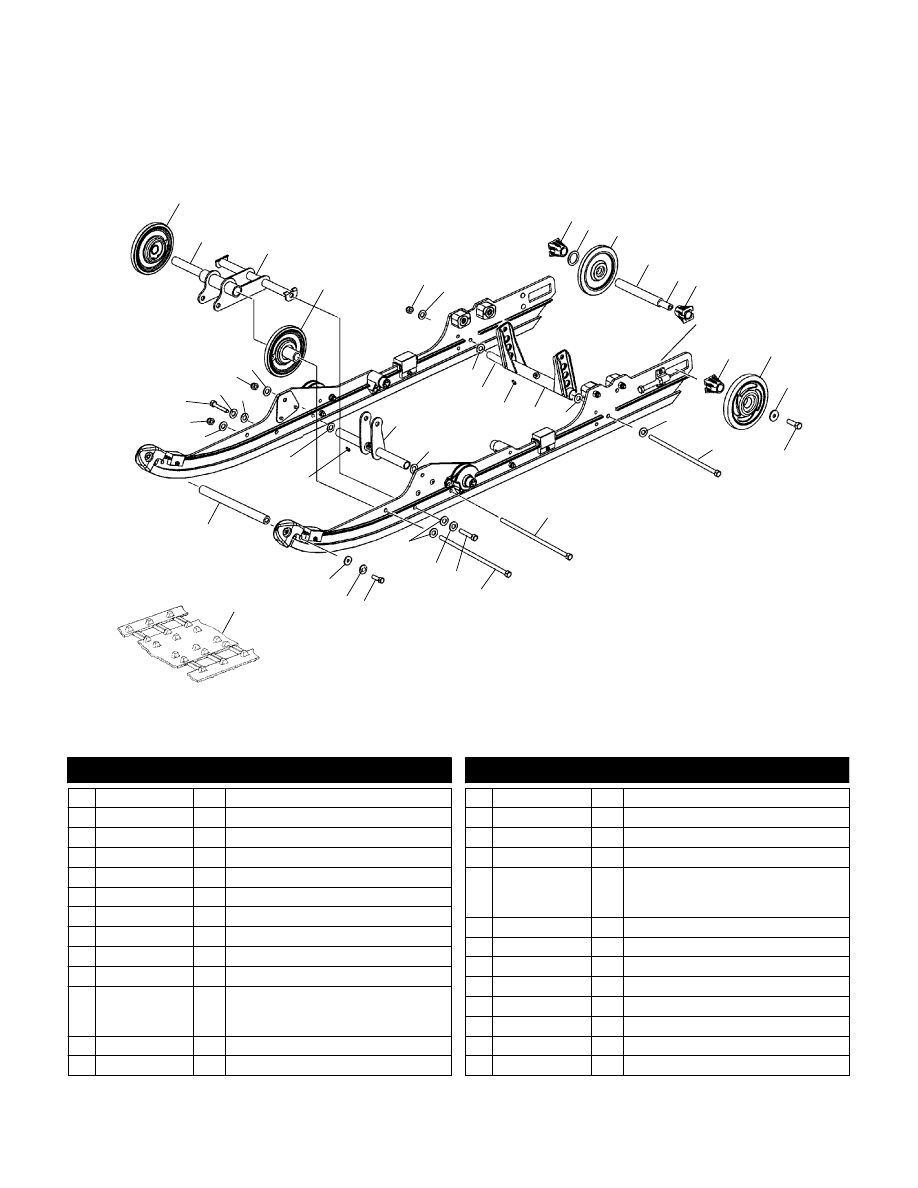

SUSPENSION

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

13

12

11

6

8

9

10

19

2

26

22

25

18

5

14

16

17

24

3

23

7

4

4

6

6

24

5

5

17 16

1

1

14

22

5

5

15

21

20

16

21

21

5

17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590344

2 Asm., Wheel

2 5132490

1 Shaft

3 1541780-067

1 Mount, Shock

4 7542439

2 Nut, Nylok

5 7555806

8 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

1 Bushing

8 1594087

1 Asm., Wheel

9 5333285

1 Spacer, Idler, Long

10 5020744

1 Shaft, Idler

11 1590303-244

7710444

3514384

2

2

2

Asm., Idler Wheel, Blue

Ring, Retaining

Bearing

12 7556130

2 Washer

13 7517731

2 Bolt

14 7517921

2 Screw

15 7517207

1 Screw

16 7517247

4 Screw

17 7552603

4 Washer, Spring Lock

18 5411797

5241473

5241474

1

AR

AR

Track

Clip, Slide

Clip, Guide

19 5020723

1 Shaft, Pivot Arm

20 7547064

1 Nut, Nylok

21 7555958

3 Washer, Flat

22 7080424

2 Fitting, Lubrication

23 1541687-067

1 Arm, Pivot, Shock

24 7555893

2 Washer, Flat

25 5334026

1 Shaft

26 1541707-067

1 Arm, Pivot, Rear

5/03

B9

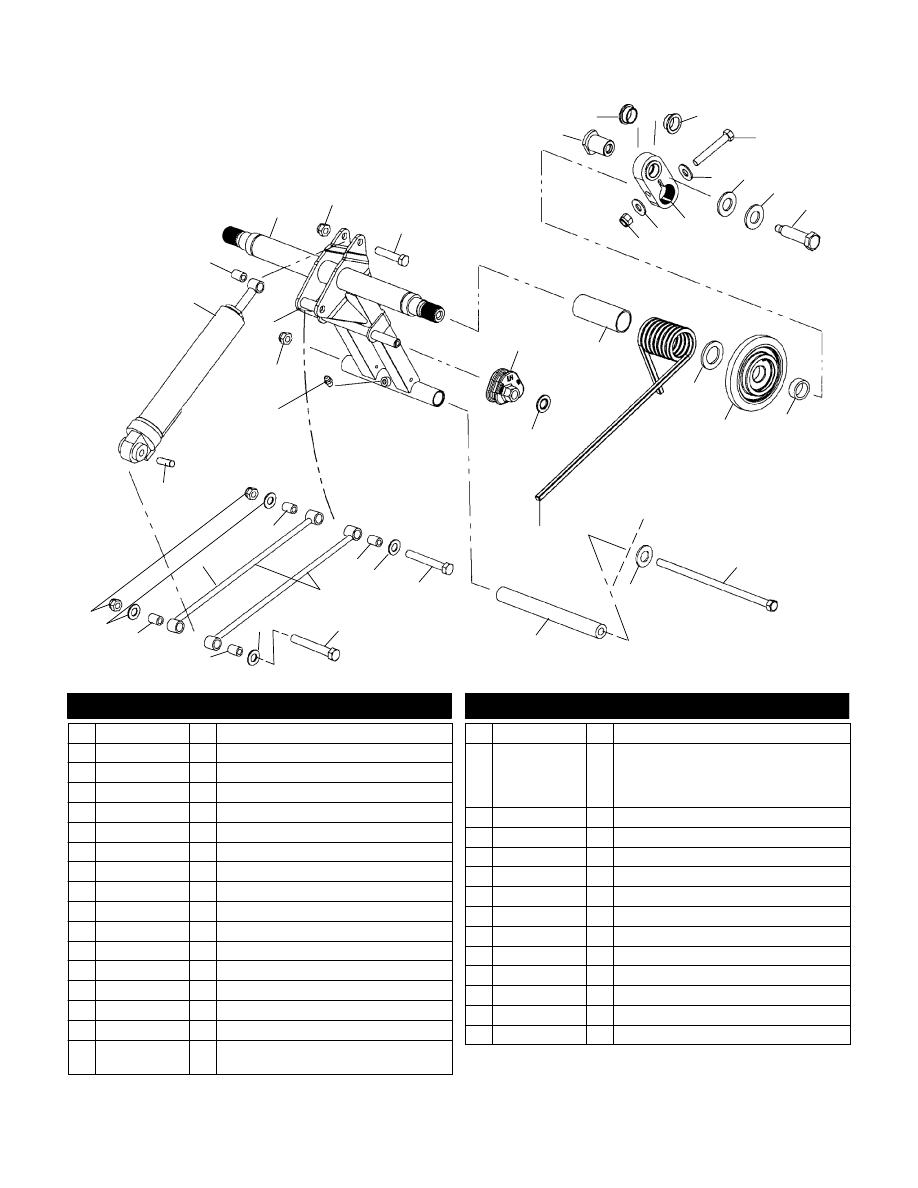

FRONT TORQUE ARM

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

3

4

5

11

9

10

12
13

18

22

19

14

7

8

21

6

16

15

20

21

23

7

17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517435

2 Screw

2 7552603

2 Washer, Spring Lock

3 7555893

2 Washer, Flat

4 5132067

1 Shaft

5 1541686-067

1 Arm, Torque, Front

6 7080510

1 Fitting, 90 Degree

7 7542439

2 Nut, Nylok

8 5333905

1 Sleeve

9 7041939

1 Shock, Front Track

10 5630580

1 Retainer, Slotted Spring

11 7515415

1 Screw

12 5430671

1 Shield, Spring

13 7041253-067

1 Spring, Compression

14 5245067

1 Retainer, Spring

15 5210953

1 Retainer, Spring

16 5333906

1 Sleeve

17 7515417

1 Screw

18 5334026

1 Shaft

19 7080424

1 Fitting, Lubrication

20 7517313

4 Screw

21 7556175

8 Washer, Flat

22 5411971

2 Strap, Limiter

23 7542344

4 Nut, Nylok

11/01

B10

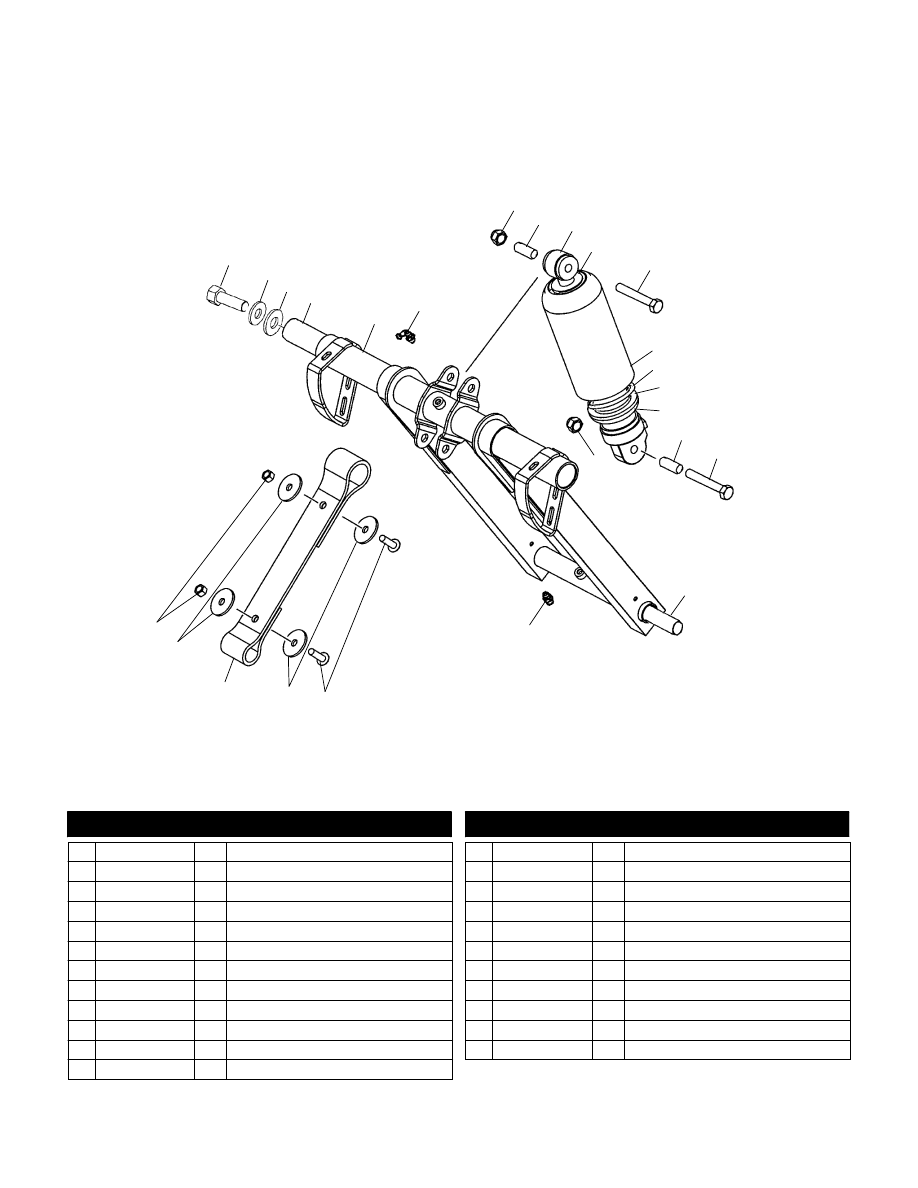

REAR TORQUE ARM

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

5

11

6

20

31

26

30

22

17

3

15

28

25

13

23

24

12

4

14

10

9

8

19

16

18

25

25

24

12

5

29

27

21

2

7

7

24

12

23

25

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541969-067

1 Arm, Torque, Rear

2 7542411

1 Nut, FLEXLOC

3 7512410

1 Screw

4 5333758

2 Shaft, Arm

5 3514331

4 Bushing

6 7515415

2 Screw

7 7556188

4 Washer, Flat

8 7555893

2 Washer, Flat

9 7552603

2 Washer, Spring Lock

10 7517435

2 Screw

11 1541967

2 Asm., Arm (Incl. 5)

12 7542439

5 Nut, Nylok

13 5132388

2 Spacer, Wheel

14 1590343

2 Asm., Carrier Wheel

15 7555787

2 Washer, Thrust

16 5431923

2 Sleeve, Torsion Spring

17 5434589

5434590

1

1

Roller, Spring, Tri-Adjustable, LH

Roller, Spring, Tri-Adjustable, RH

18 7080394

2 Clip, Push-On

19 7041942-067

7041943-067

7041940-067

7041941-067

1

1

1

1

Spring, Torsion, LH (Opt.)(.375/77)

Spring, Torsion, RH (Opt.)(.375/77)

Spring, Torsion, Firm, LH (Std.)(.405/77)

Spring, Torsion, Firm, RH (Std.)(.405/77)

20 7517232

1 Screw

21 7555806

2 Washer, Flat

22 5334025

1 Shaft

23 7515514

2 Bolt

24 7555795

4 Washer, Wave

25 5132391

4 Bushing

26 1541479-067

2 Rod, Shock

27 5333905

1 Sleeve

28 7080424

1 Fitting, Lubrication

29 5333904

1 Spacer

30 7042138

1 Shock, ARVIN

31 5010422

1 Bushing

5/03
