Snowmobile Polaris SPORT TOURING/INT’L (2004 year). Manual - part 4

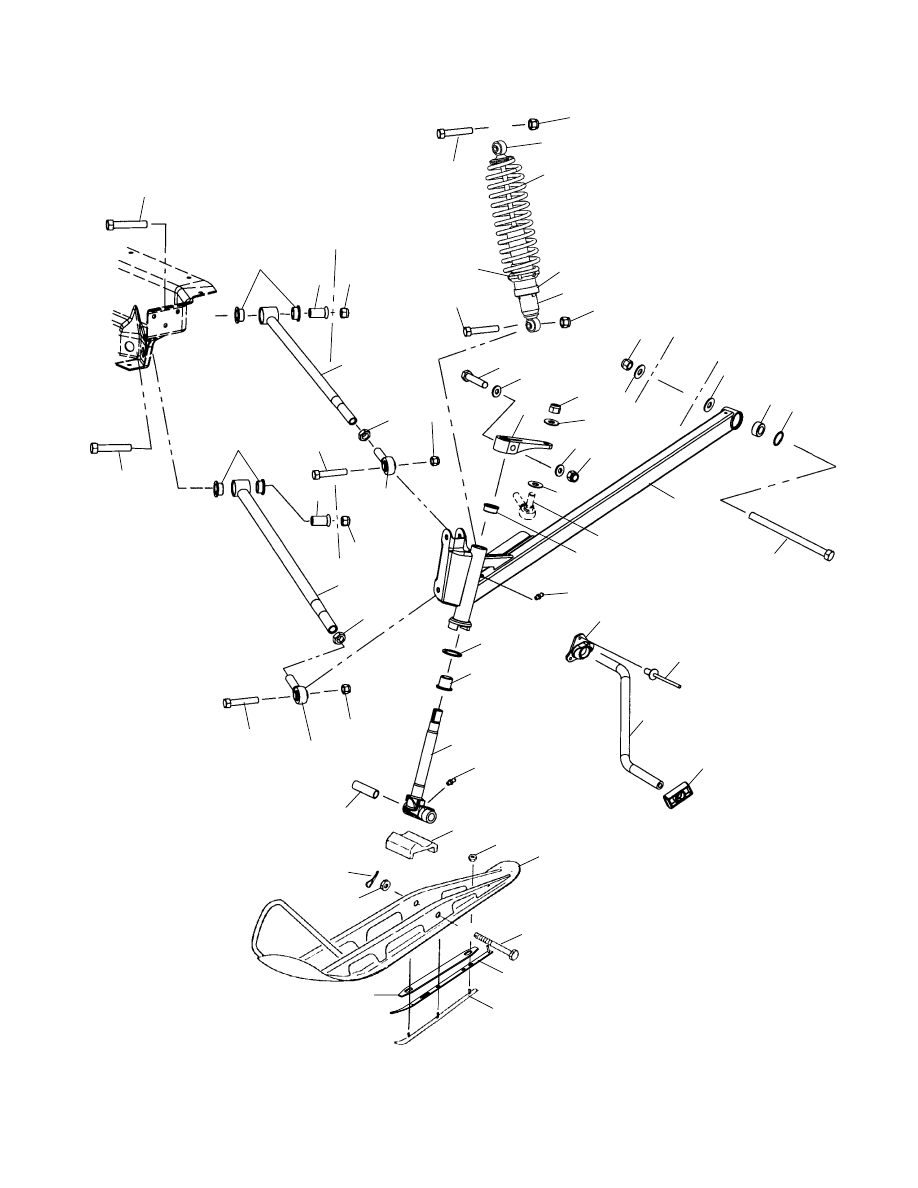

A13

FRONT SUSPENSION and SKI

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

14

7

13

11

15

16

4

20 21

18

22

23

24

25

26

27

28

29

30

31

32

33

34

44

45

46

47

48

49

2

50

51

5

3

1

6

7

7

15

7

7

7

2

17

12

10

9

17

35

36

37

38

40

42

43

39

19

41

14

14

4

8

8

E

2003 Polaris Sales Inc.

A14

FRONT SUSPENSION and SKI

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517980

2 Bolt

2 5434036

8 Bushing, Pivot, Inner

3 5132779

2 Bushing, Shoulder

4 7547066

4 Nut, Nylok

5 1820679-385

2 Rod, Radius, Upper

6 7542520

2 Nut, Jam

7 7542439

12 Nut, Nylok

8 7515433

4 Screw

9 5431734

2 Ring, Spring Preload

10 5630580

2 Retainer, Spring, Slotted

11 7041551-312

2 Spring, Compression, Blue

12 1500063

2 Retainer, Threaded

13 7041932

2 Shock

14 7517583

6 Screw

15 7555832

4 Washer

16 5132728

2 Arm, Steering

17 7555797

4 Washer, Flat

18 7555820

2 Washer, Flat

19 5132364

2 Cup, Trailing Arm Mount

20 7061042

2 Bearing, Spherical

21 7710437

2 Ring, Retaining

22 7512099

2 Screw

23 1821165-385

1821166-385

1

1

Asm., Trailing Arm, LH (Incl. 20,21)

Asm., Trailing Arm, RH (Incl. 20,21)

24 --------------

2 Rod End (See Steering Pg B2, Ref 6)

25 3573909

2 Bushing

26 7080433

2 Fitting, Lubrication

27 5433814

2 Bushing, Torsion Bar

28 7621452

6 Rivet

29 5244557-067

1 Bar, Torsion

30 5434371

2 Slide, Torsion Bar

31 7556509

2 Bushing

32 3574208

2 Bushing, Flanged

33 6230225-067

2 Shaft, Spindle

34 7080306

2 Fitting, Lubrication

35 5411083

2 Stop, Rubber

36 7542324

6 Nut, Nylok

37 1820430-067

2 Ski

38 7515462

2 Screw

39 1011829-067

2870976

2

1

Plate, Skag

Kit, Carbide, 3 Inch, Easy Steer

(Incl. Skag and Plate)

40 1820318-067

2 Skag

41 5245145-067

2 Shim, Skag Plate

42 7542438

2 Nut

43 7661209

2 Pin, Cotter

44 5010158

2 Bushing

45 7061060

2 Rod End

46 7542711

2 Nut

47 1820677-385

2 Rod, Radius, Lower

48 7547065

2 Nut, Nylok

49 7061061

2 Rod End

50 5132780

2 Bushing, Shoulder

51 7512684

2 Bolt

5/03

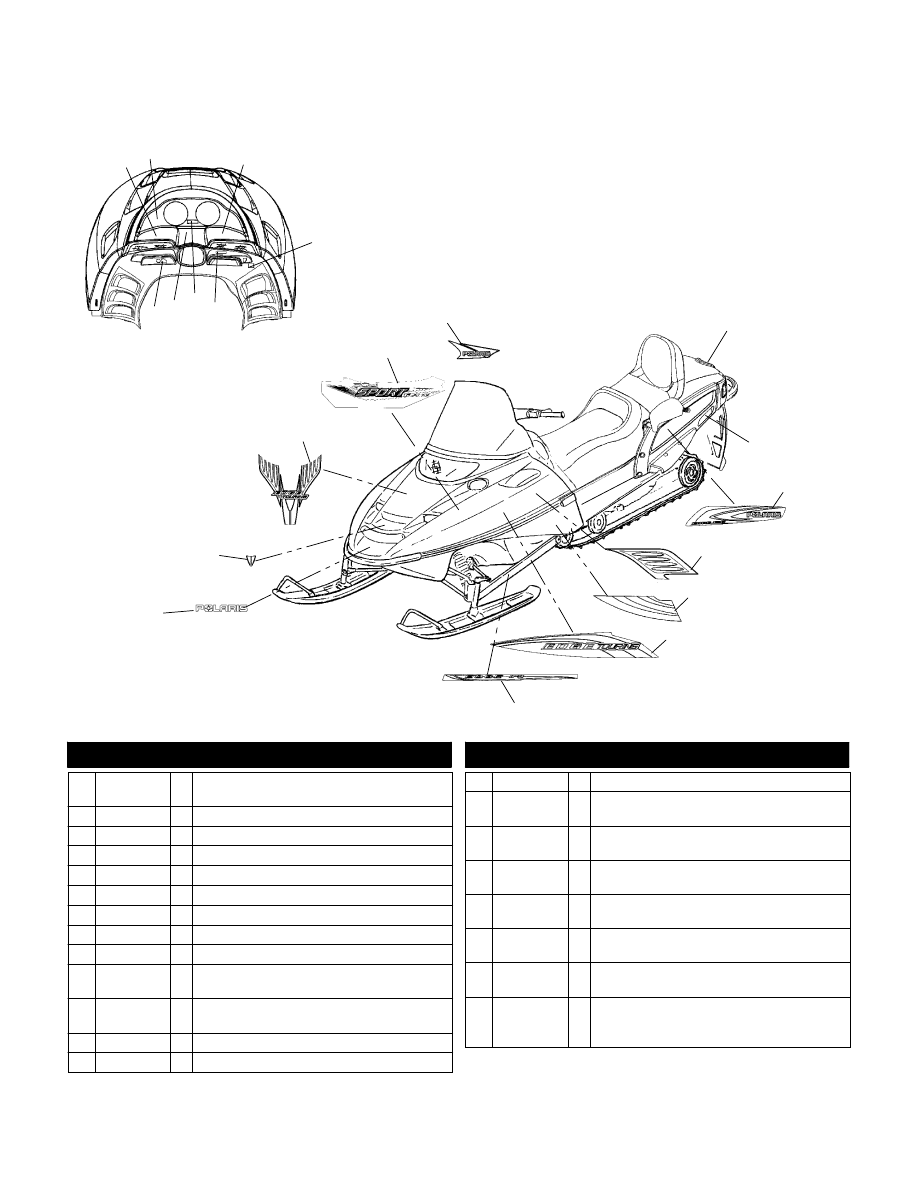

B1

DECALS

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

4

5

3

7

1

8

6

2

11

20

19

18

16

10

9

15

14

13

12

E

2003 Polaris Sales Inc.

17

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2202586

1 Kit, Hood Decal, ’04 Sport Touring

(Incl. 2,6,9-13,15,17)

1 7079886

1 Decal, Warning, English

2 7171221

1 Decal, Dash

3 7079887

1 Decal, Warning, French

4 7170061

1 Decal, Choke

5 7075439

1 Decal, Warning, “PASSENGER”

6 7170608

1 Urocal, “PERC”

7 7170112

1 Decal, Warning/Rev/Elec. Rev. Opt.

8 7170039

1 Decal, Ignition

9 7171201

7171202

1

1

Decal, Hood Top, “POLARIS”, LH

Decal, Hood Top, “POLARIS”, RH

10 7171415

7171416

1

1

Decal, “550 SPORT FAN”, LH

Decal, “550 SPORT FAN”, RH

11 7171217

1 Decal, Hood Center “Edge Touring”

12 7171218

1 Decal, Hood Center, Front

13 7171195

1 Urocal, “POLARIS”

14 7171407

7171408

1

1

Decal, Trailing Arm, “EDGE IFS”, LH

Decal, Trailing Arm, “EDGE IFS”, RH

15 7171209

7171210

1

1

Decal, Hood Side, “EDGE TOURING”, LH

Decal, Hood Side, “EDGE TOURING”, RH

16 7171405

7171406

1

1

Decal, Pan, LH

Decal, Pan, RH

17 7171207

7171208

1

1

Decal, Hood Side, Rear, LH

Decal, Hood Side, Rear, RH

18 7171409

7171410

1

1

Decal, Snowskirt, LH

Decal, Snowskirt, RH

19 7170603

7170604

1

1

Decal, Reflector, LH

Decal, Reflector, RH

20 7171135

7170607

7076360

1

1

1

Decal, “Max. 30 Lbs. (14 KG)”

Decal, Reflector, Edge Touring, Rear

Decal, Track/Seat, English/French, LH/RH

5/03

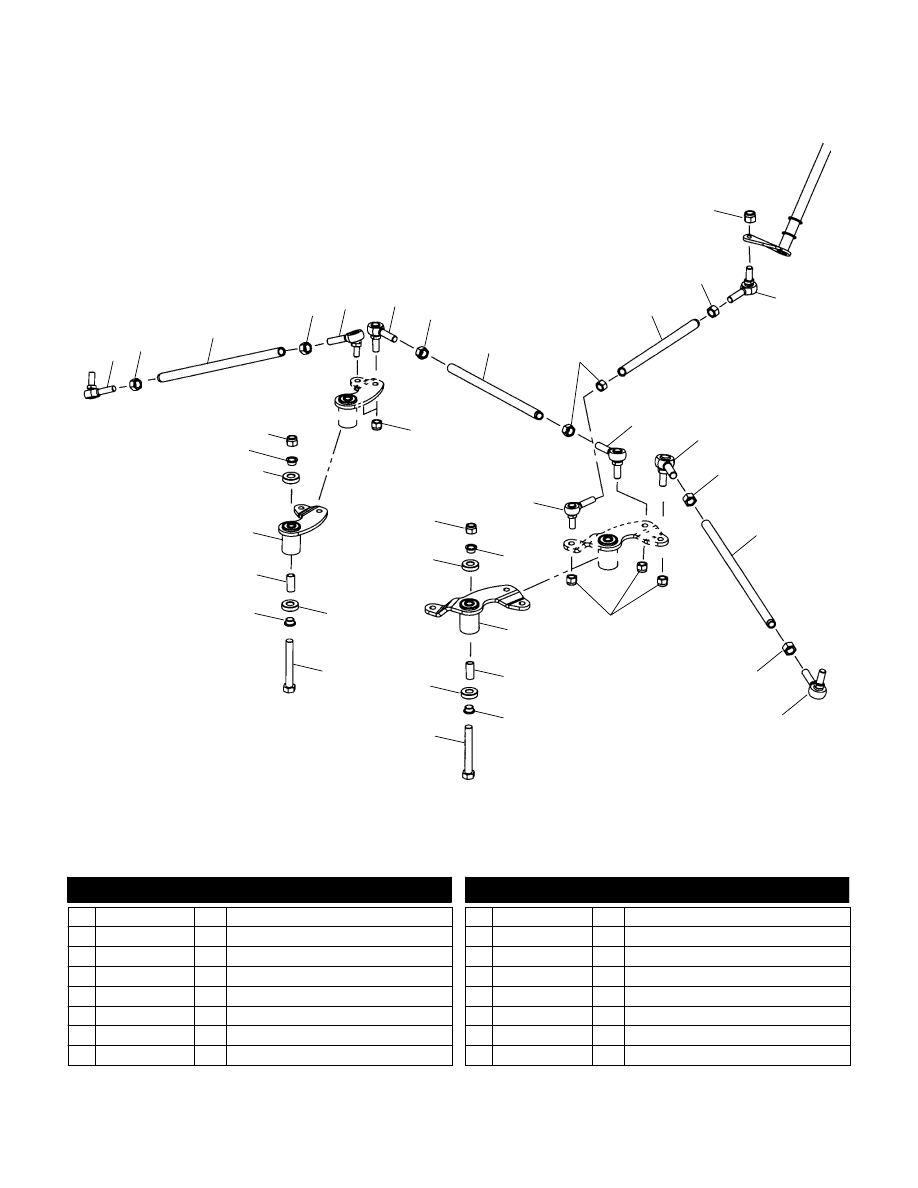

B2

STEERING

SPORT TOURING S04NU5BS and SPORT TOURING INT’L S04NU5BE

1

2

3

4

5

6

2

7

4

8

2

6

9

10

5

4

3

2

9

10

9

9

9

1

11

12

13

11

14

14

15

15

15

11

13

16

15

11

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7061057

2 Rod End, RH

2 7542401

2 Nut

3 5333949

2 Tie Rod

4 7542424

4 Nut, LH

5 7061055

2 Rod End, LH

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5133423

2 Spacer, Tube, Pitman/Idler Arms

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

4/03
