Комбайн Дон-1500Б, Дон-1200Б. Инструкция - часть 7

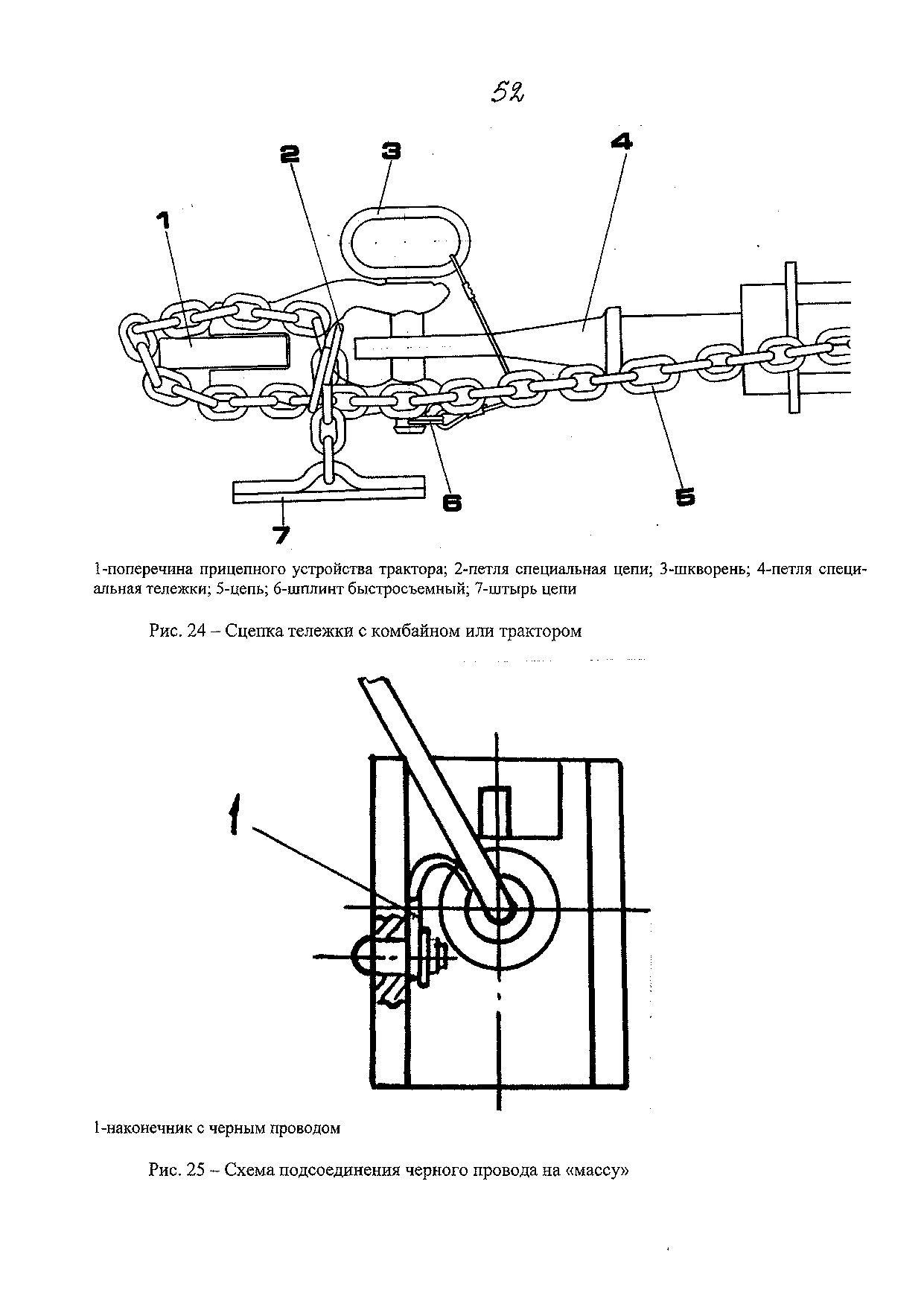

При эксплуатации тележки для перевозки жатки необходимо подсоединить наконечник 1 с черным проводом на "массу" согласно схеме (рис. 25).

3.1.8. Стеблеподъемники поставляются к жатвенной части по отдельным заказам.

3.2. Платформа - подборщик

Платформа - подборщик агрегатируется с комбайнами «Дон» и предназначена для подбора валков во всех зонах, где ведется раздельное комбайнирование.

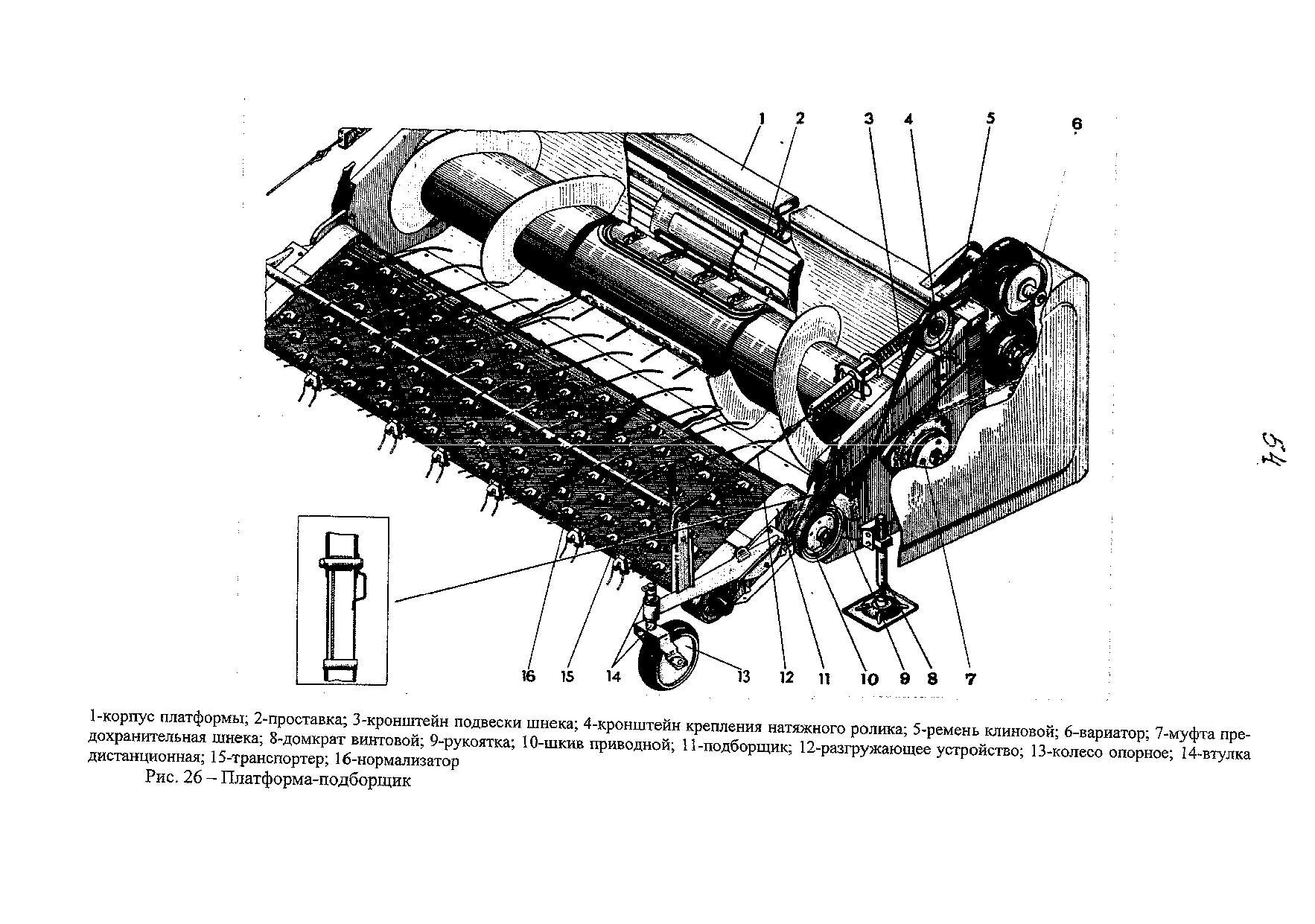

3.2.1. Платформа - подборщик (рис.26) состоит из платформы 1, проставки 2, подборщика 11 и механизма привода.

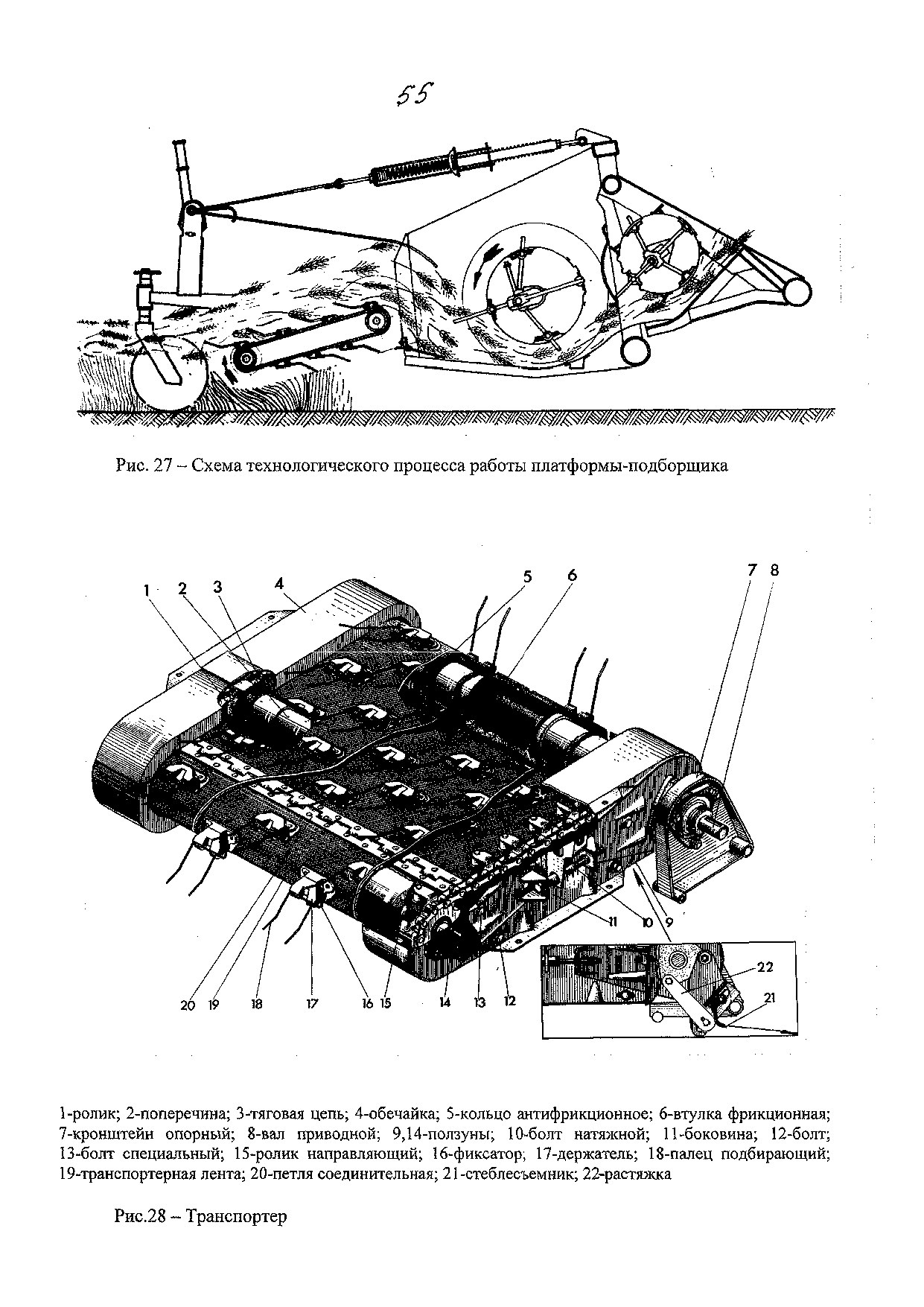

3.2.2. Технологический процесс работы платформы - подборщика (рис.27) протекает следующим образом. Комбайн движется вдоль валка так, чтобы последний располагался между колесами посредине ширины подборщика. Подбирающие пальцы поднимают валок, прочесывают стерню, поднимая провалившиеся в нее стебли, подают хлебную массу к шнеку. Сбросив массу, подбирающие пальцы входят в скользящий контакт с кромкой стеблесъемника и освобождаются от оставшихся на них стеблей. Нормализатор поджимает хлебную массу к транспортеру, препятствуя раздуванию ее ветром, и направляет под шнек платформы.

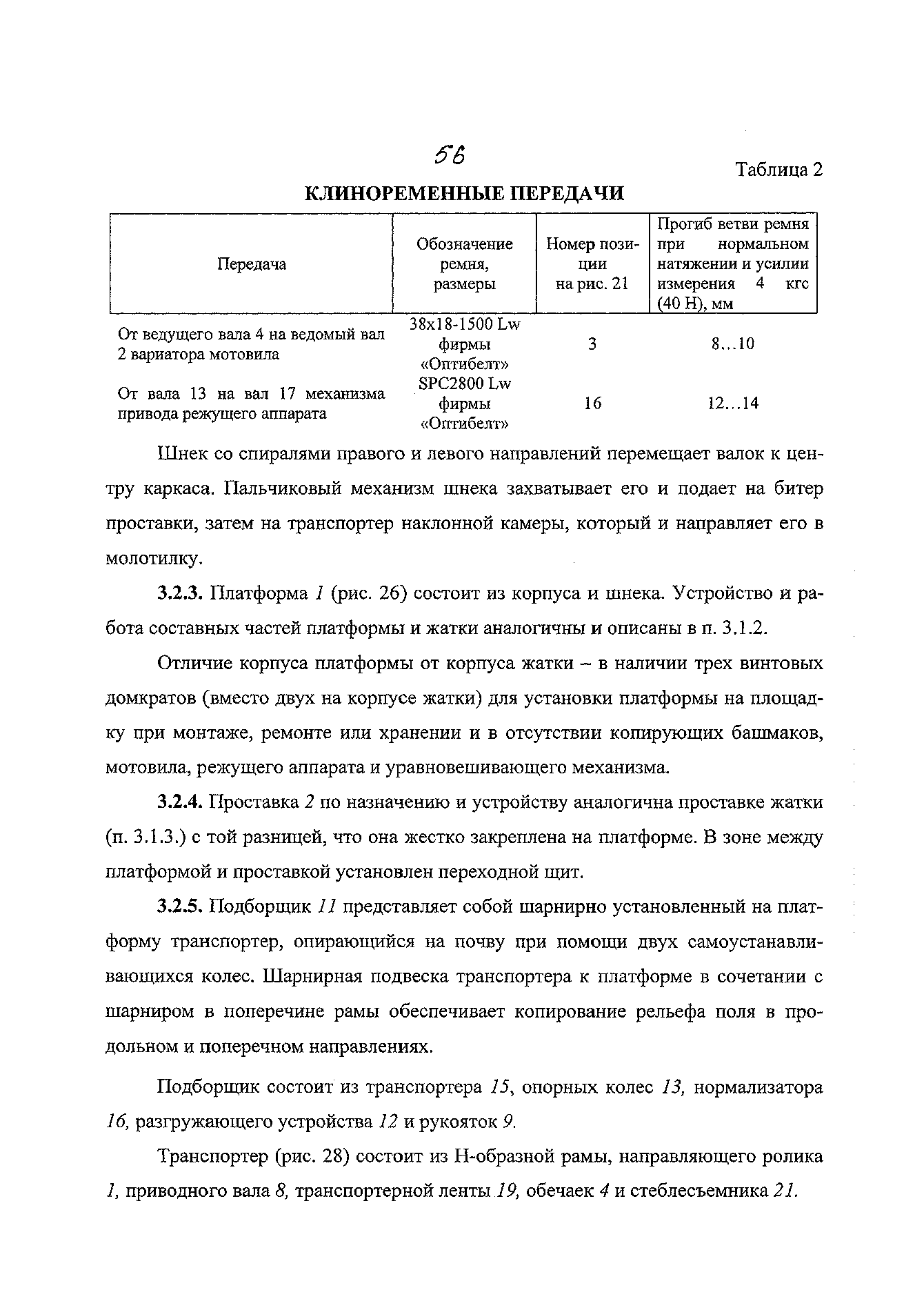

Рама выполнена из двух боковин 11с полыми цапфами, внутри которых размещаются концы поперечины 2, с возможностью ее вращения вокруг продольной оси. На наружную поверхность цапфы установлен полимерный ролик 1, который поддерживает среднюю часть тяговой цепи. На боковинах рамы предусмотрены посадочные места в виде привал очных поверхностей, направляющих отверстий и пазов для крепления сопрягаемых элементов подборщика.

Направляющий ролик 15 представляет собой трубу с вваренными в нее цапфами, на которые установлены с возможностью проскальзывания звездочки, направляющие тяговые цепи транспортерной ленты и ползуны 14 с подшипниками и натяжными болтами 10. По обе стороны подшипника на каждой цапфе установлены полимерные шайбы, прижатые к обоймам подшипника и обеспечивающие дополнительную его защиту от попадания абразивных частиц.

Каждый подшипниковый узел вместе с защитными шайбами затянут двумя гайками, которые закрыты колпаками, предотвращающими наматывание растительной массы на цапфы.

Направляющий ролик закрепляется ползунами на боковинах рамы при помощи спецболтов 13 с возможностью плоскопараллельного перемещения.

Приводной вал 8 также представляет собой трубу с вваренными в нее цапфами, на которые установлены на шпонках звездочки для привода тяговых цепей, а также ползуны 9 и опорные кронштейны 7 с подшипниками и полимерными защитными шайбами, которые затянуты двумя гайками на каждой цапфе. Конец левой цапфы выступает за пределы опорного кронштейна настолько, чтобы установить приводной шкив.

В отличие от направляющего ролика 15 на наружной поверхности трубы приводного вала 8 установлено с возможностью вращения множество антифрикционных колец 5 из полимера, на которые опирается транспортерная лента. В средней части приводного вала установлена фрикционная втулка 6 из резины, предотвращающая отставание средней части транспортерной ленты при возможных перегрузках.

Опорные кронштейны 7 представляют собой двуплечий рычаг; на малом

плече имеются Т-образный хвостовик и отверстие для фиксации опорного кронштейна в рабочем положении, на другом—рукоятка для удобства навешивания подборщика.
