Для предотвращения просыпания зерна сквозь щели между жаткой и проставкой установлены боковые щитки (слева и справа проставки) и нижний переходной щиток. Боковой щиток 3 (рис. 16) под действием подпружиненного рычага 2 прилегает одновременно к боковине 1 проставки и к обшивке корпуса 4 жатки. Зазор между сопрягаемыми деталями не более 1,5 мм. Щитки могут быть установлены в нерабочее положение путем фиксации рычага 2 шплинтом 5 в отверстии кронштейна. Это положение щитков необходимо при монтаже жатки с проставкой.

Переходной уплотнительный щит 1 (рис. 17) закреплен шарнирно на жатке и уплотнительными ремнями 3 и 4 опирается на днище 5 проставки. Щит с помощью звена 2 соединен с пружиной 6, усилие натяжения которой регулируют с помощью рифленого зацепа 7 и болта 8. Таким образом, щит под действием пружины постоянно соприкасается посредством уплотнительных элементов с проставкой.

3.1.4. Наклонная камера состоит из корпуса, верхнего ведущего валя 9 (рис, 18), нижнего ведомого вала 2 и цепочно-планчатого транспортера 3,

Корпус имеет захват 4 и винтовые стяжки 1, предназначенные для монтажа наклонной камеры с проставкой.

Верхний вал имеет приемный шкив с предохранительной фрикционной муфтой, отрегулированной на крутящий момент 60 кгс-м.

Нижний вал подпружинен в продольном и поперечном направлениях.

На левом конце трансмиссионного вала закреплен блок звездочек для привода рабочих органов жатки, а на правом - звездочка привода битера проставки. Здесь же предохранительная фрикционная муфта, отрегулированная на крутящий момент 60 кгс-м.

На валу имеется храповой механизм, предназначенный для реверсивного вращения рабочих органов в случае забивания их соломистой массой.

Механизм реверса, установленный на трансмиссионном валу наклонной камеры, состоит из храповика 7 (рис. 20), водила 1, подпружиненных фиксаторов 6, имеющих маховики 3 и 9, и гидроцилиндра 8. Один из фиксаторов служит для

поворота храповика, а второй для удержания храповика в повернутом положении. Привод механизма осуществляется с помощью гидроцилиндра. При нормальной работе жатвенной части маховики 3 и 9 на водиле 1 и кронштейне 10 должны быть установлены в мелких пазах 2 стакана, и поэтому храповик вращается свободно. При забивании наклонной камеры хлебной массой выполните следующее:

1) отключите привод жатвенной части;

2) потяните и поверните маховики 3 и 9 так, чтобы они опустились в глубокие пазы 4, а фиксаторы под действием пружин соприкасались с храповиком;

3) с помощью двух кнопок пульта, расположенного на правом лонжероне снаружи кабины, включите гидроцилиндр на прямой и обратный ход, вращая храповик и рабочие органы;

4) очистив рабочие органы, потяните и поверните маховики 8 и 9 так, чтобы они опустились в мелкие пазы стакана, а фиксаторы не касались храповика.

ВНИМАНИЕ! Неправильное пользование храповым механизмом может стать причиной выхода из строя наклонной камеры.

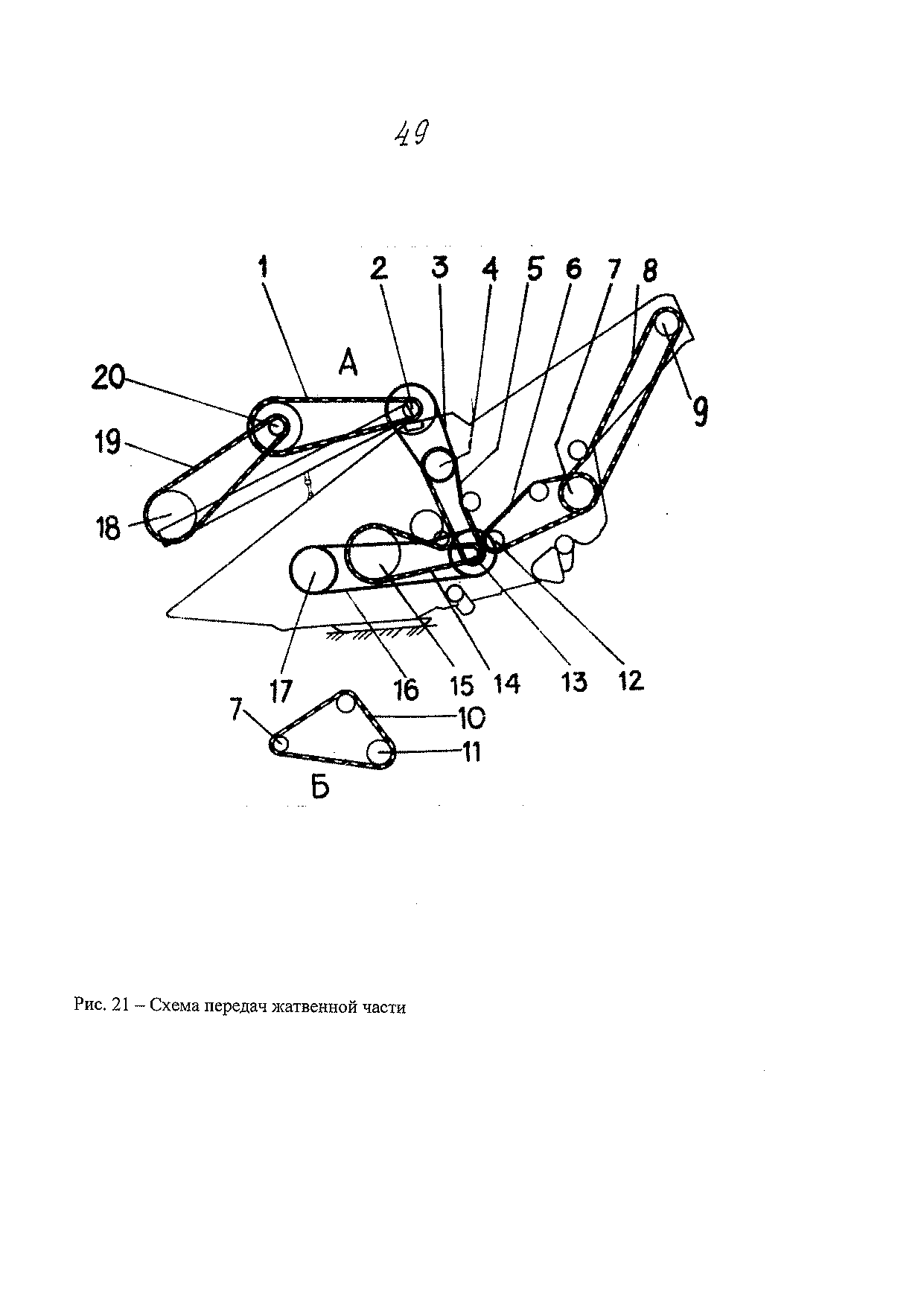

3.1.5. Привод рабочих органов жатвенной части осуществляется с помощью цепных и клиноременных передач. Схема передач показана на рис. 21, а сведения о передачах изложены в табл. 1 и 2.

/!\ ВНИМАНИЕ! Привод жатвенной части после очистки допускается включать только в том случае, если маховики установлены в мелких пазах стаканов.

3.1.6. Делители в зависимости от условий уборки и состояния убираемой культуры на жатке могут быть установлены различные; кроме того, жатка может работать без делителей (вид А, рис. 22). В качестве делителей могут быть использованы носки 2 (вид Б), которые крепят к боковинам жатки болтами 1, прутковые делители (вид В), а также обычные делители с регулируемыми стеблеотводами.

3.1.7. Тележка предназначена для транспортировки жатки и состоит из рамы 3 (рис. 23) с кронштейнами 2, опорного устройства 1, колес 4 и электрооборудования. Крепится жатка на тележке с помощью четырех крючков, имеющих резьбовые рукоятки. Когда тележка буксируется с жаткой, то штанга с фонарями крепится на боковине жатки.
