РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

38

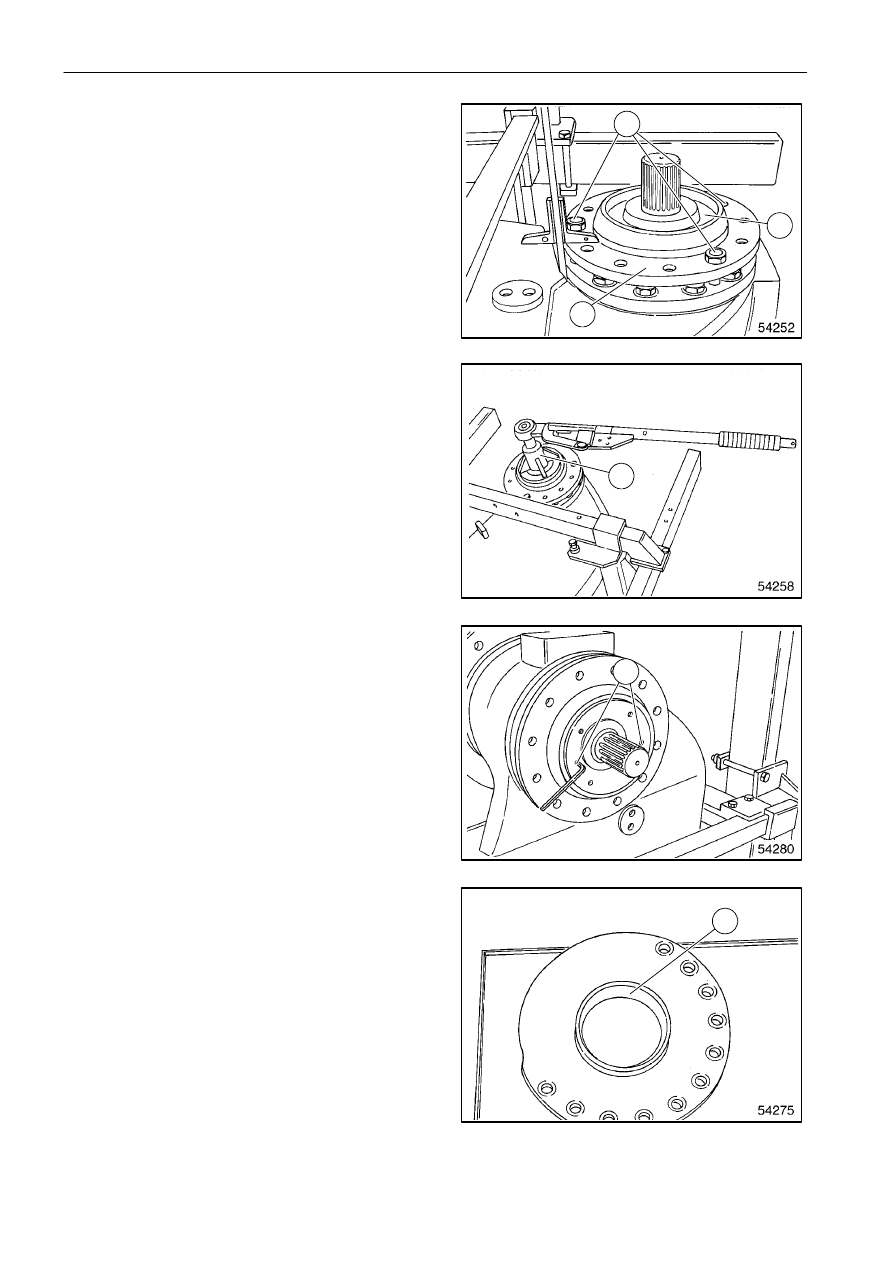

Установите фланец (14) с соответствующим
подшипником, затем смажьте верхнюю часть
подшипника (15) смазкой BP Energrease LC2 M.

Заверните три болта (16) - 36 x 16 мм -
1,5, расположив их на одинаковом расстоянии
друг от друга так, чтобы фланец (17) располагался
параллельно

корпусу

конечного

привода

и находился на расстоянии 54

± 1 мм от него;

проверьте соответствие расстояния с помощью
глубиномера.

Затяните внутреннюю круглую гайку до установки
подшипника с помощью подходящего ключа (18)
поз. 296125.

Снова проверьте, обеспечивается ли расстояние
54

± 1 мм, указанное ранее; при необходимости

отрегулируйте его.

Затяните круглую контргайку с приложением
момента 500 Нм.

Затяните стопорные винты (19) с приложением
момента 25 Нм, предварительно убедившись,
что они

не

совпадают

с

углублениями

расположенных

ниже

круглых

гаек,

предназначенными для затягивания круглых гаек
с помощью ключа поз. 296125.

Установите

круглую

гайку

подшипника

(20)

на наружный подвижный фланец.

104

105

106

107

16

15

17

18

19

20

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

39

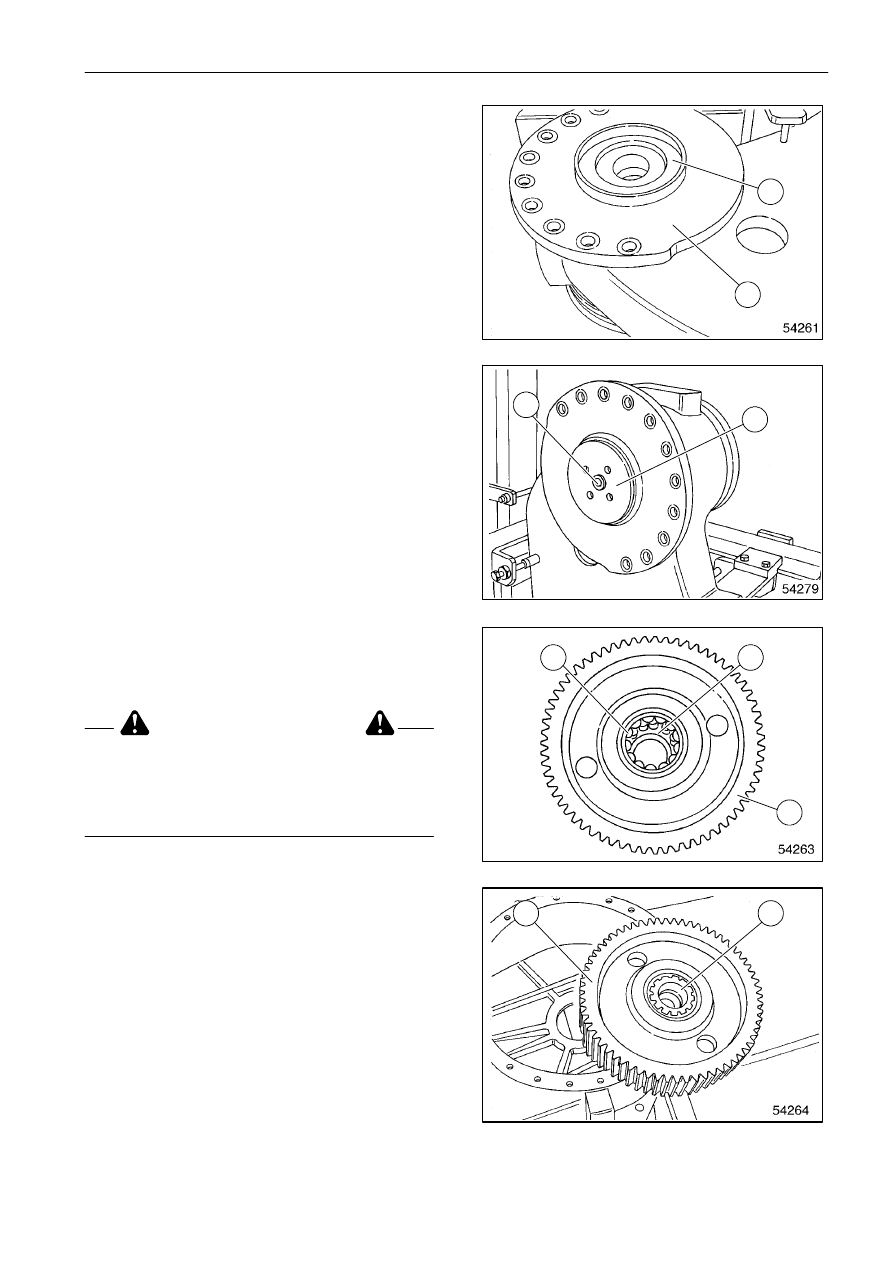

Установите наружный подвижный фланец (21)
с соответствующим подшипником, затем смажьте
верхнюю

часть

подшипника

(22)

смазкой

BP Energrease LC2 M.

Установите круглую гайку (23) и винт (24).

ПРИМЕЧАНИЕ: при установке конечного привода

на

машину

необходимо

отрегулировать

положение

круглой гайки.

Операция 2532060
Вал и промежуточное зубчатое
колесо

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

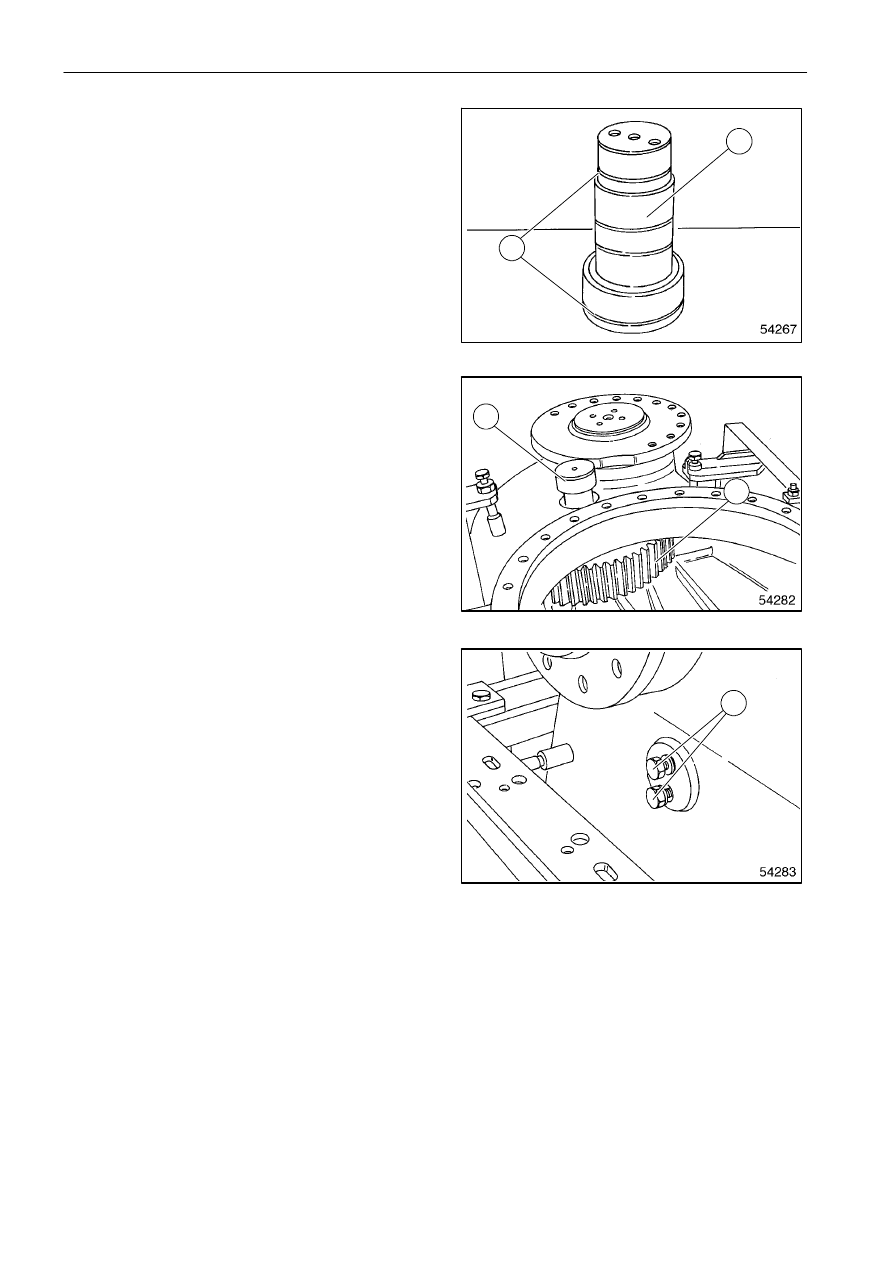

Сборка

Установите

подшипники

(1)

и

внутреннее

распорное кольцо (2) на промежуточное зубчатое
колесо (3).

Установите промежуточное зубчатое колесо (3)
в корпус

конечного

привода,

убедитесь, что

внутренние

кольца

роликовых

подшипников

установлены правильно (4).

108

109

110

111

22

21

24

23

2

1

3

3

4

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

40

Нанесите смазку на уплотняющие кольца (5)
и установите их на вал промежуточного зубчатого
колеса (6).

Выровняйте положение зубчатого колеса (3)
и установите

вал

(6),

совместив

резьбовые

отверстия в передней части вала с отверстиями
в корпусе конечного привода.

Заверните болты (7) и затяните их с приложением
момента 70 Нм.

112

113

114

6

5

6

3

7

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

41

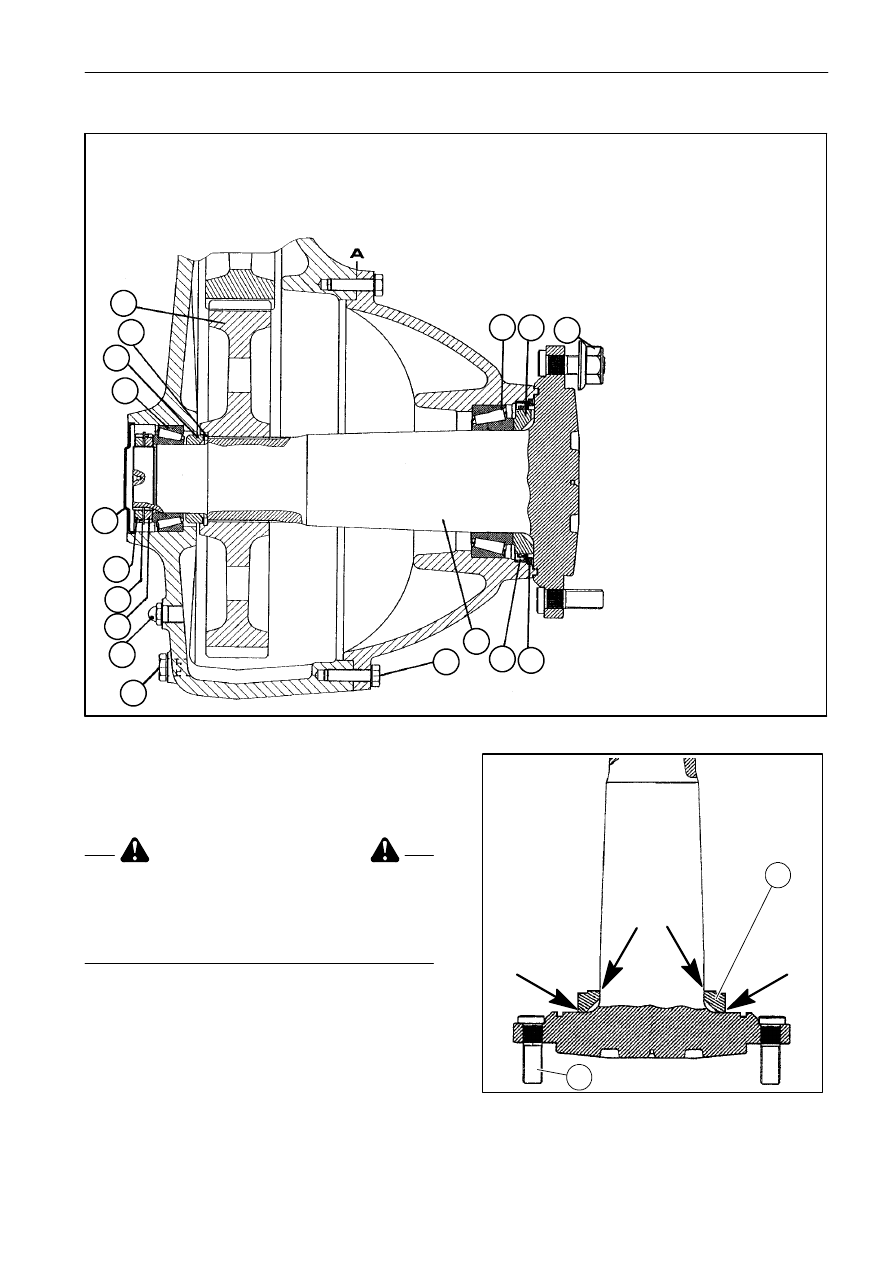

КОЛЕСНАЯ ОСЬ ПОЛУКОРПУСА И ВЕДОМОЕ ЗУБЧАТОЕ КОЛЕСО

1.

Подшипник

2.

Распорное кольцо

3.

Гайка

4.

Прокладка

5.

Сальник

6.

Колесная полуось

7.

Болт

8

Пробка отверстия для
слива масла

9

Отверстие проверки
уровня масла

10. Круглая гайка

11. Фиксатор

12. Круглая гайка

13. Крышка

14. Подшипник

15. Распорное кольцо

16. Стопорное кольцо

17. Зубчатое колесо

115

17

16

15

14

13

12

11

10

9

8

7

6

5

4

1

2

3

Операция 2532032
Колесная ось полукорпуса
и ведомое зубчатое колесо

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Сборка

Замените или установите колёсные шпильки (1),
если

это

необходимо;

используйте

гидравлический пресс.
Очистите и обезжирьте поверхность колесной оси
и установите кольцо (2), предварительно разогрев
его до температуры 90

°C; затем нанесите тонкий

слой герметика Loctite 641 или 290 на сопрягаемые
поверхности, указанные стрелками.

116

2

1
