РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

30

Отверните внутреннюю круглую гайку (3) до
конца резьбы колесной оси.

С помощью подходящей выколотки с плоским
основанием (4) и молотка нанесите несколько
ударов по колесной оси, чтобы извлечь ее; перед
снятием

ослабленной

ранее

круглой

гайки

обеспечьте опору колесной оси, затем снимите ее.

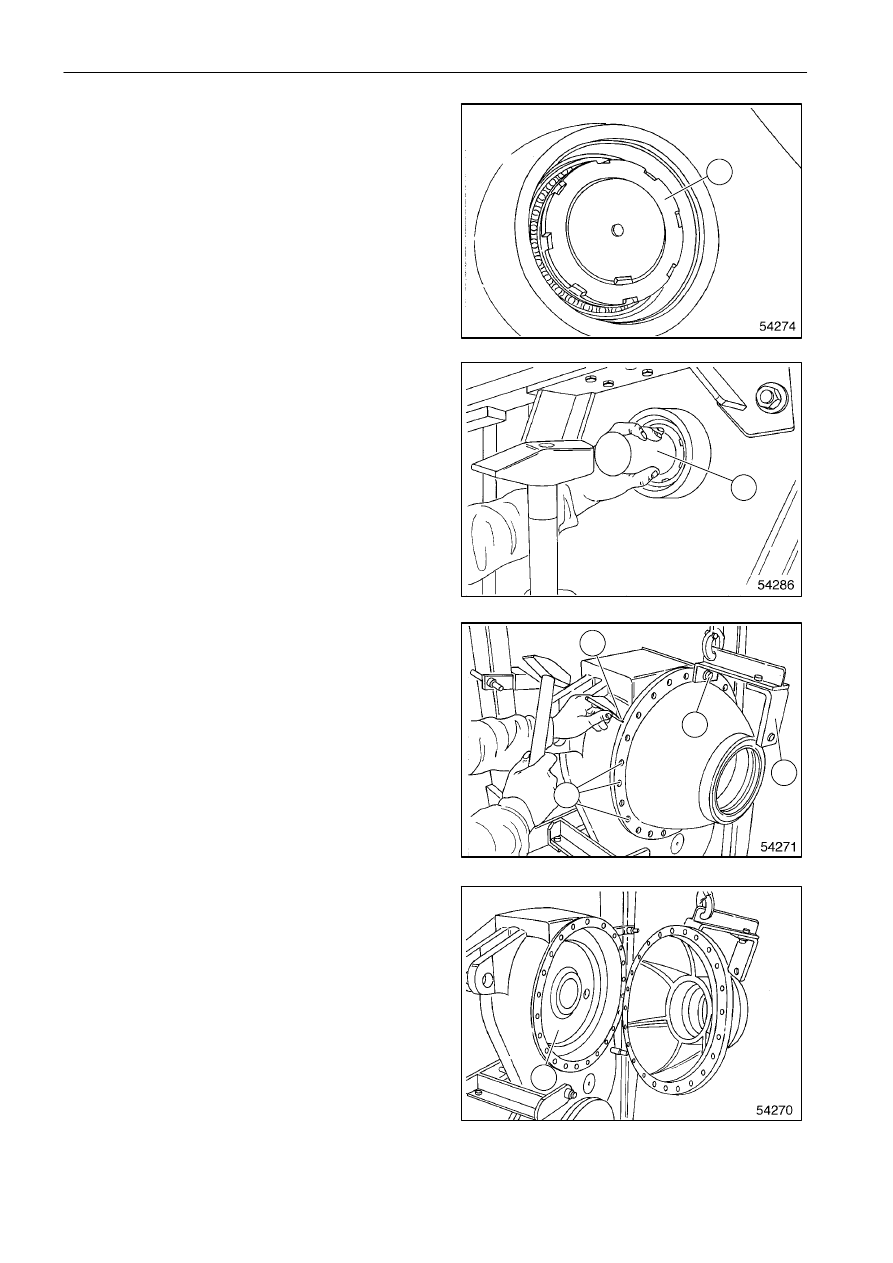

Выверните болты (5), чтобы получить доступ к
трем

резьбовым

отверстиям

полукорпуса,

расположите полукорпус рядом с верхней частью
и установите приспособление (6) поз. 296123,
закрепив его болтом (7) 16 x 30 мм - 1,5, удерживая
полукорпус, как показано на рисунке.

Поместите

инструмент

с

коническим

наконечником

в

углубление

(8)

с

двух

противоположных сторон, затем с помощью
молотка выбейте обе части.

Снимите зубчатое колесо (9) и соответствующее
внутреннее распорное кольцо.

77

78

79

80

3

4

8

7

6

5

9

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

31

Снимите внутреннюю круглую гайку подшипника
колесной

оси (10)

с

помощью

подходящей

выколотки.

Снимите

пылезащитное

уплотнение

(11)

и прокладку (12).
Переверните полукорпус и с помощью выколотки
выбейте круглую гайку подшипника (13).

Снимите подшипник (14) с помощью инструмента
(15), поз. 291056 и съемника (16), поз. 291055,
предварительно разогрев подшипник до 80

°C.

81

82

83

10

13

11

12

16

15

14

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

32

Операция 2532060
Вал и промежуточное зубчатое
колесо

Демонтаж

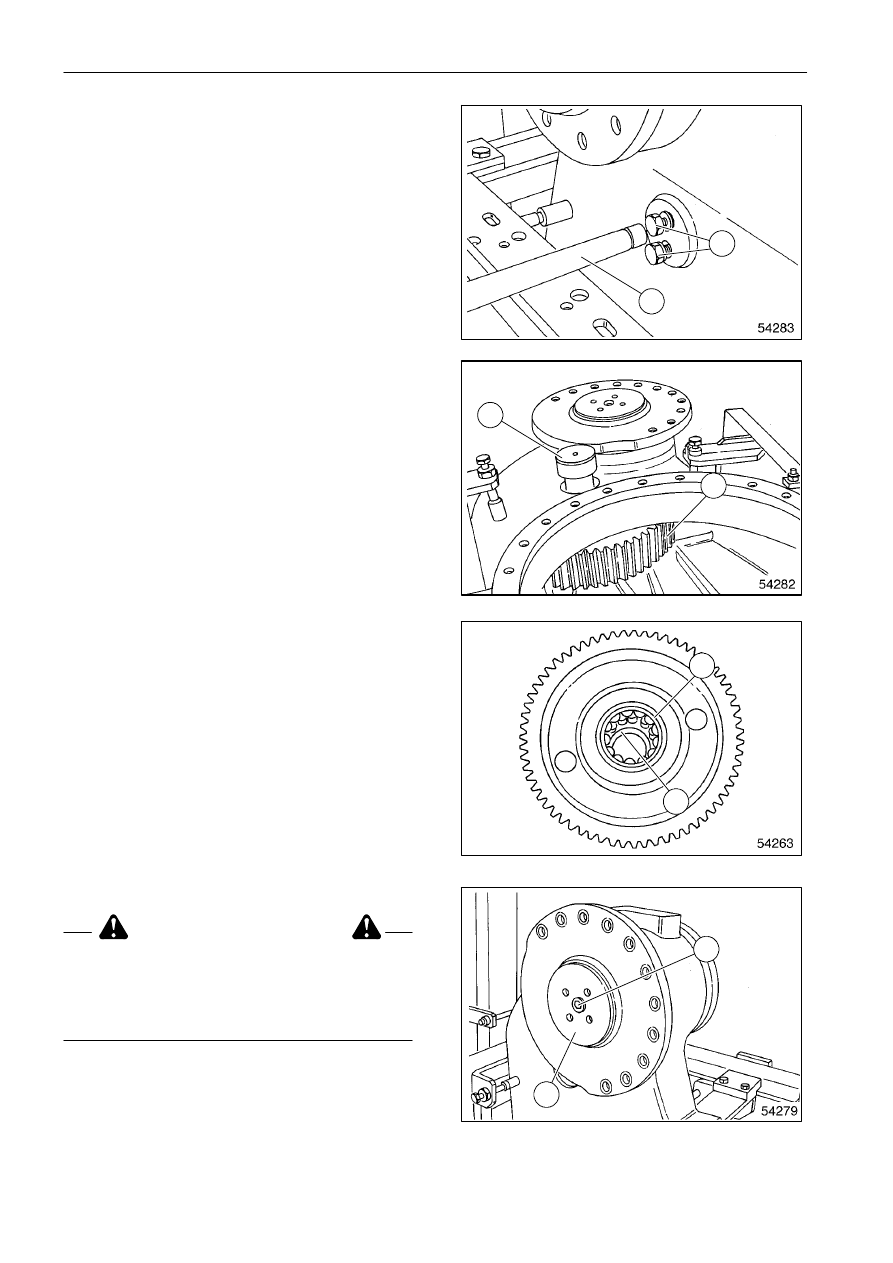

Ослабьте болты (1), затем с помощью выколотки
(2), нанесите мягкие удары, чтобы снять вал
промежуточного колеса (3).

Извлеките вал (3) и промежуточное зубчатое
колесо (4).

Снимите подшипники (5) и внутреннее распорное
кольцо (6) с помощью подходящей выколотки.

Операция 2532068
Ведущая шестерня

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Демонтаж

Выверните болт (1) и снимите круглую гайку (2),
используя специальный ключ поз. 296126.

84

85

86

87

1

2

3

4

5

6

1

2

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

33

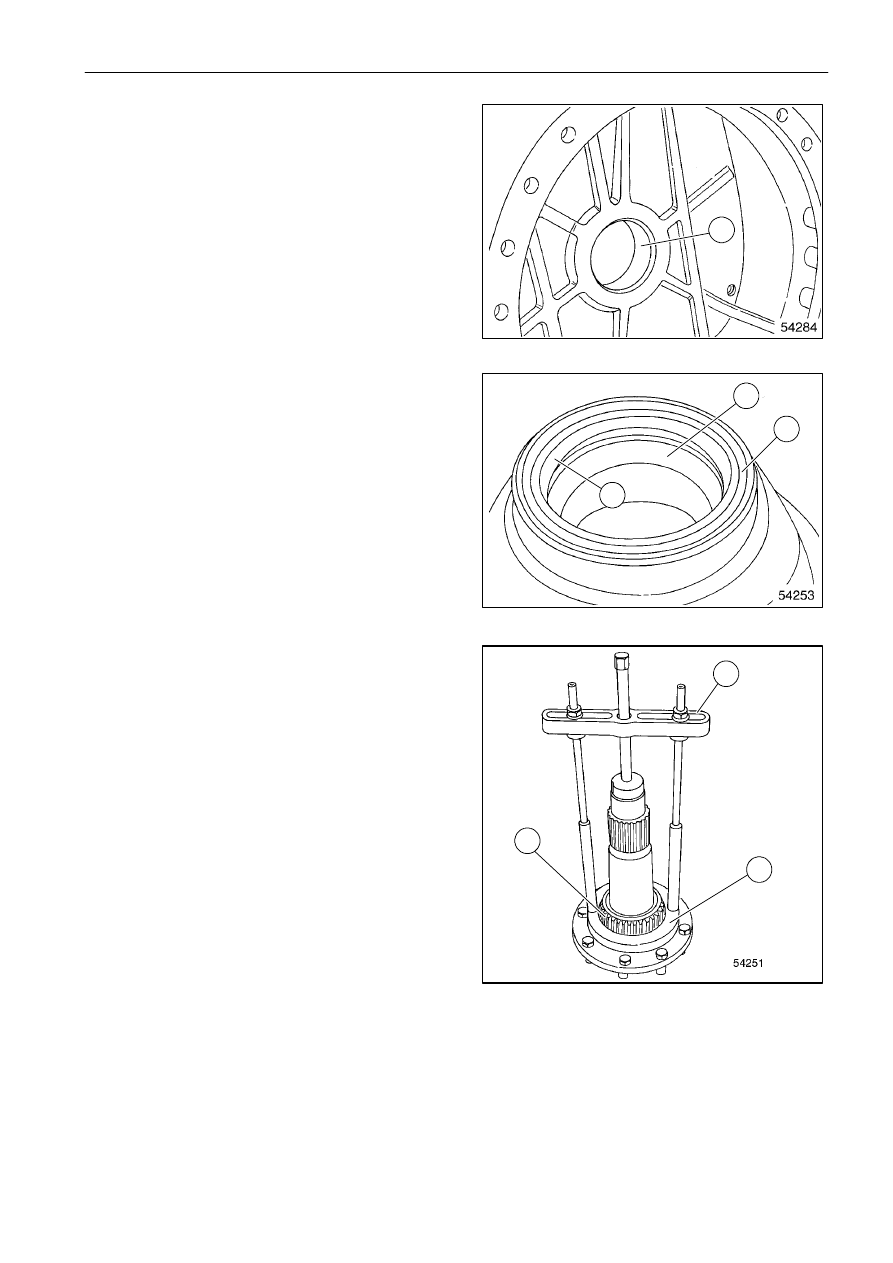

Снимите наружный фланец с помощью съемника
(3) и извлеките регулировочную прокладку (4),
следя за тем, чтобы не повредить резьбу
в отверстии.

С помощью подходящей выколотки выбейте
втулку подшипника (5).

Операция 2532076
Внутренний фланец крепления
конечного привода

Демонтаж

Ослабьте

два

стопорных

винта

(6),

затем

отверните круглую гайку (7), используя ключ поз.
296125.

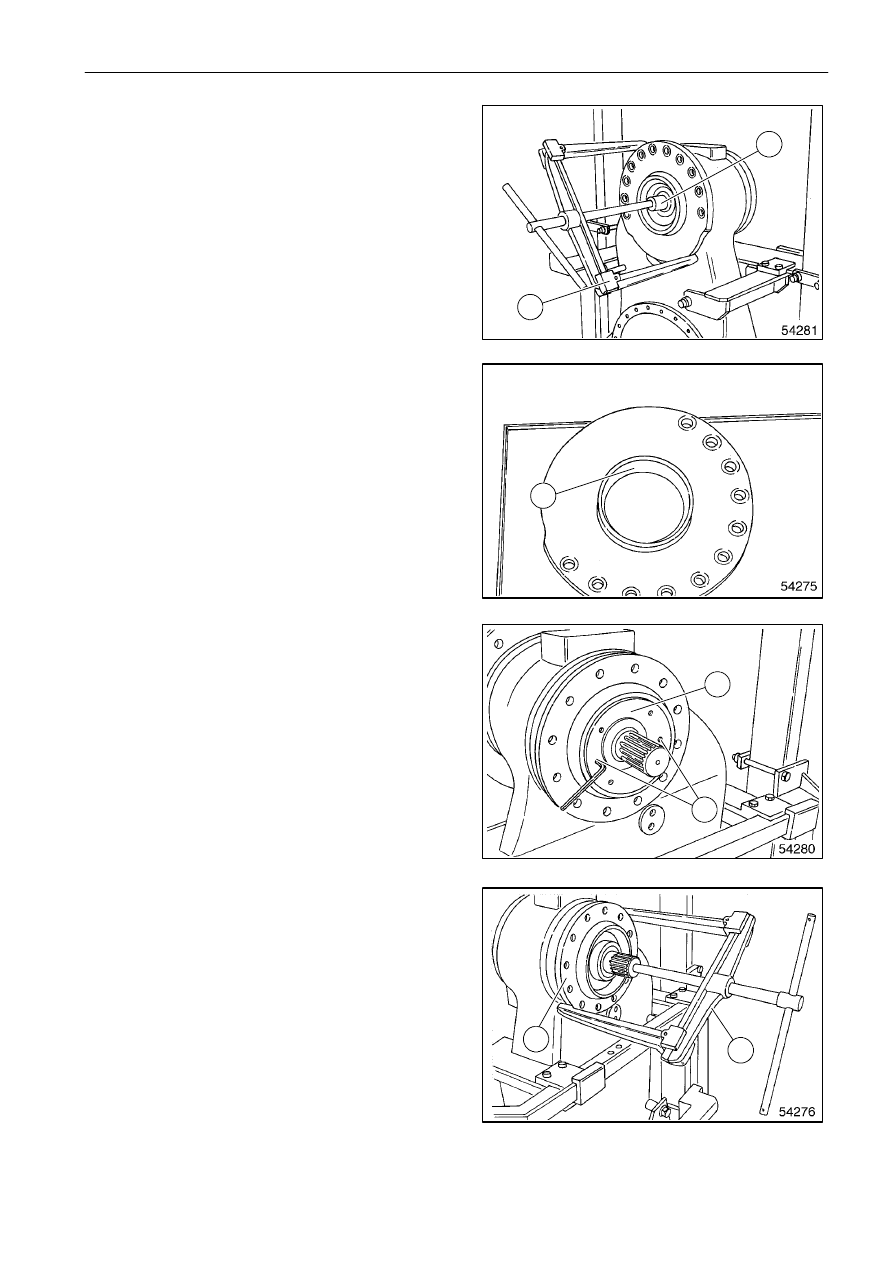

Отверните внутреннюю круглую гайку с помощью
того же ключа поз. 296125.

Установите съемник (8) и снимите фланец (9).

88

89

90

91

4

3

5

7

6

9

8
