РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

34

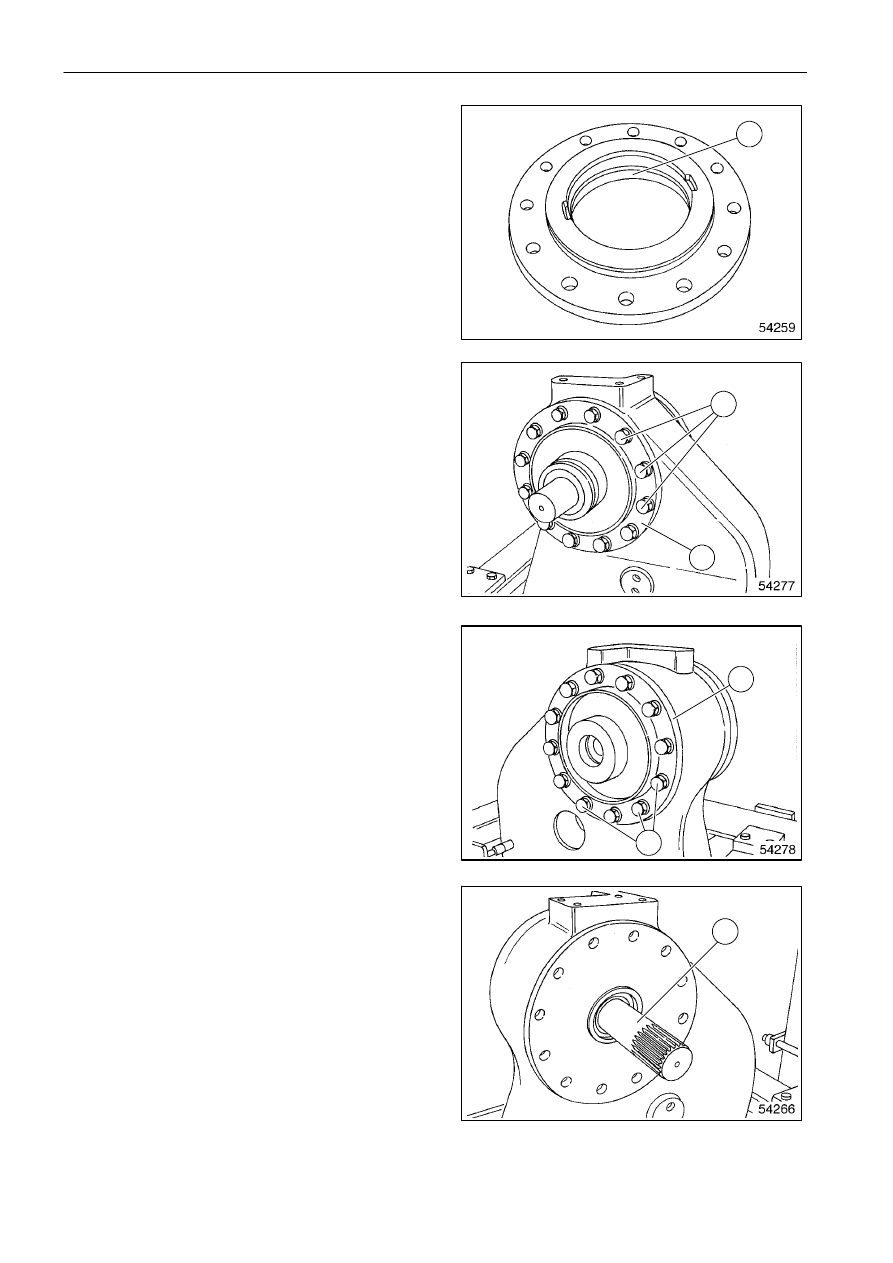

С помощью подходящей выколотки выбейте
втулку подшипника (10).

Выверните болты (11) и снимите внутренний
фланец (12).

Выверните болты (13) и снимите наружный
фланец (14).

Снимите

шестерню

(15),

затем

снимите

подшипники

вала-шестерни

с

помощью

подходящего съемника.

92

93

94

95

10

11

12

14

13

15

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

35

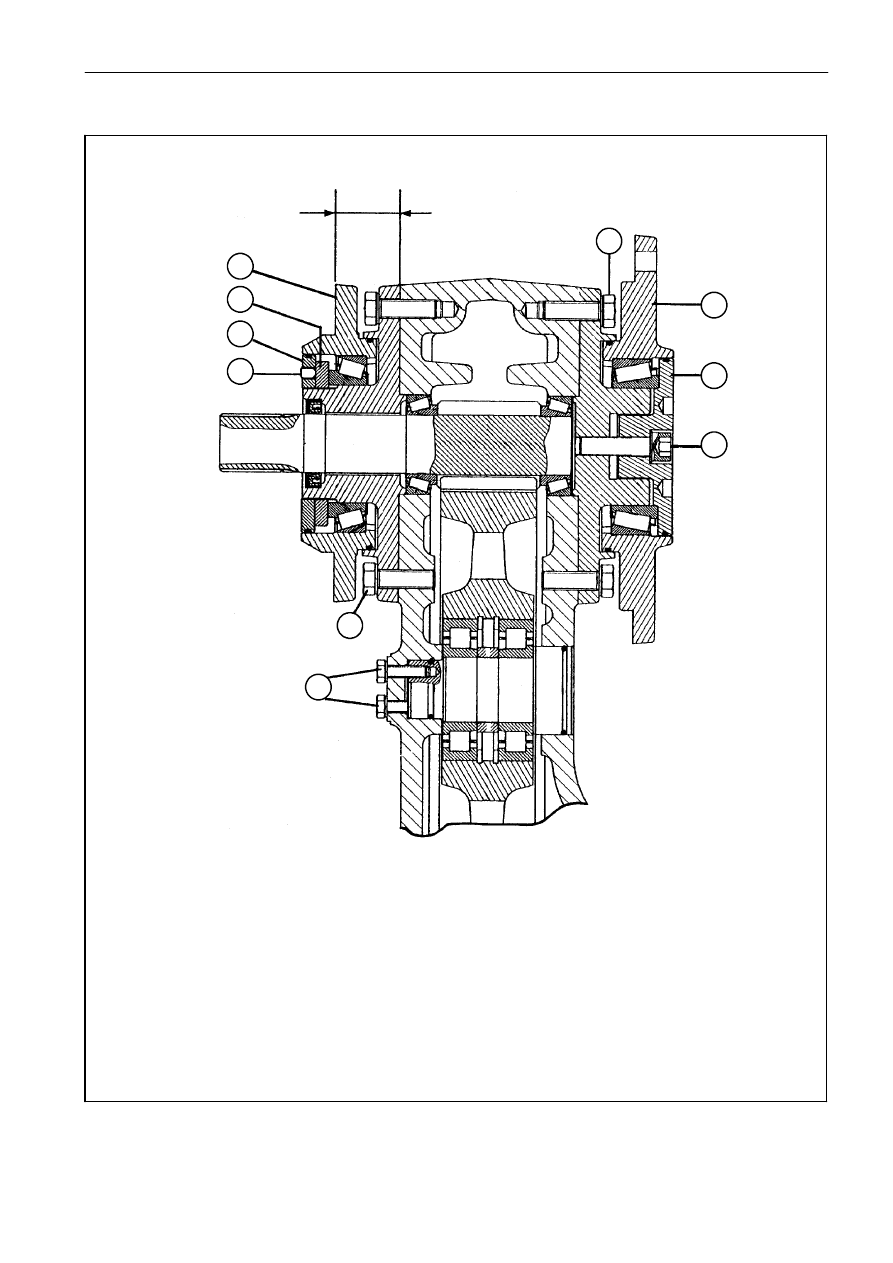

РАСПРЕДЕЛИТЕЛЬНАЯ ШЕСТЕРНЯ КОНЕЧНОГО ПРИВОДА

9

1

4

5

7

8

3

2

10

1.

Круглая гайка

2.

Круглая гайка

3.

Стопорный винт

4.

Круглая контргайка

5.

Стопорные винты

6.

Болт

7.

Болт

8.

Болт

9.

Фланец

10. Фланец

6

54

± 0.1

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

36

Операция 2532068
Ведущая шестерня

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Сборка

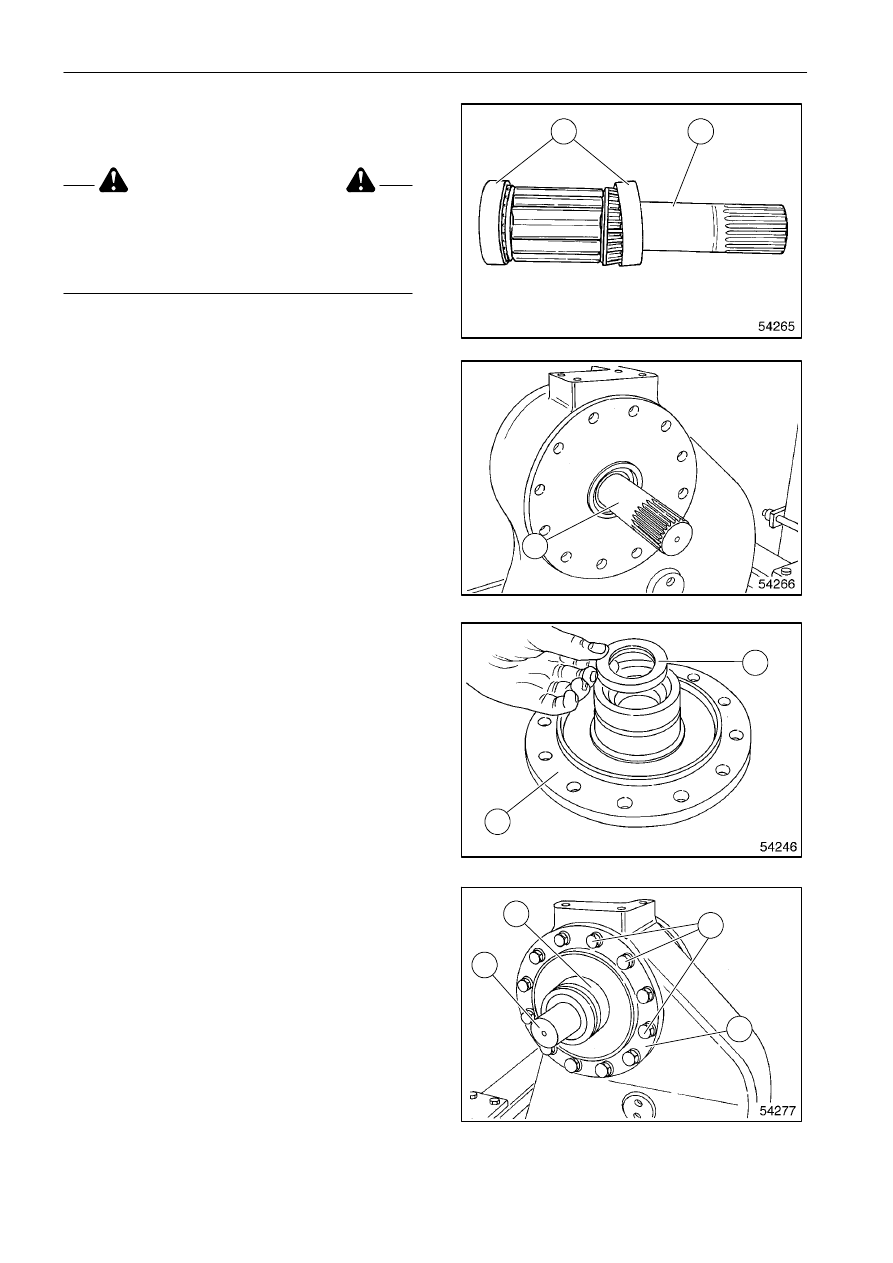

Установите подшипники (1) на вал-шестерню (2)
с помощью подходящей выколотки.

Установите

шестерню

(2)

с

подшипниками

в корпус конечного привода.

Операция 2532076
Внутренний фланец крепления
конечного привода

Сборка

Нанесите герметик Loctite 290 на наружную
поверхность для установки уплотнителя (3),
затем

установите

фланец

(4)

с

помощью

подходящей выколотки.

Смажьте внутреннюю поверхность уплотнителя.

установите

уплотнитель

(3)

с

помощью

подходящего приспособления (6) поз. 296132,
установив его на вал-шестерню.

Нанесите тонкий слой герметика Loctite Super
Rapido 510 на поверхности контакта, затем
установите

фланец

(4)

винтами

(5)

с

предварительно

нанесенной

смазкой,

затем

нанесите

герметик

Loctite

242

на

болты,

установленные

в

корпусе,

и

затяните

их

с приложением момента 214 Нм.

Смажьте внутреннюю поверхность фланца (7)
смазкой BP Energrease LC2 M.

96

97

98

99

1

2

2

3

4

5

4

7

6

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

37

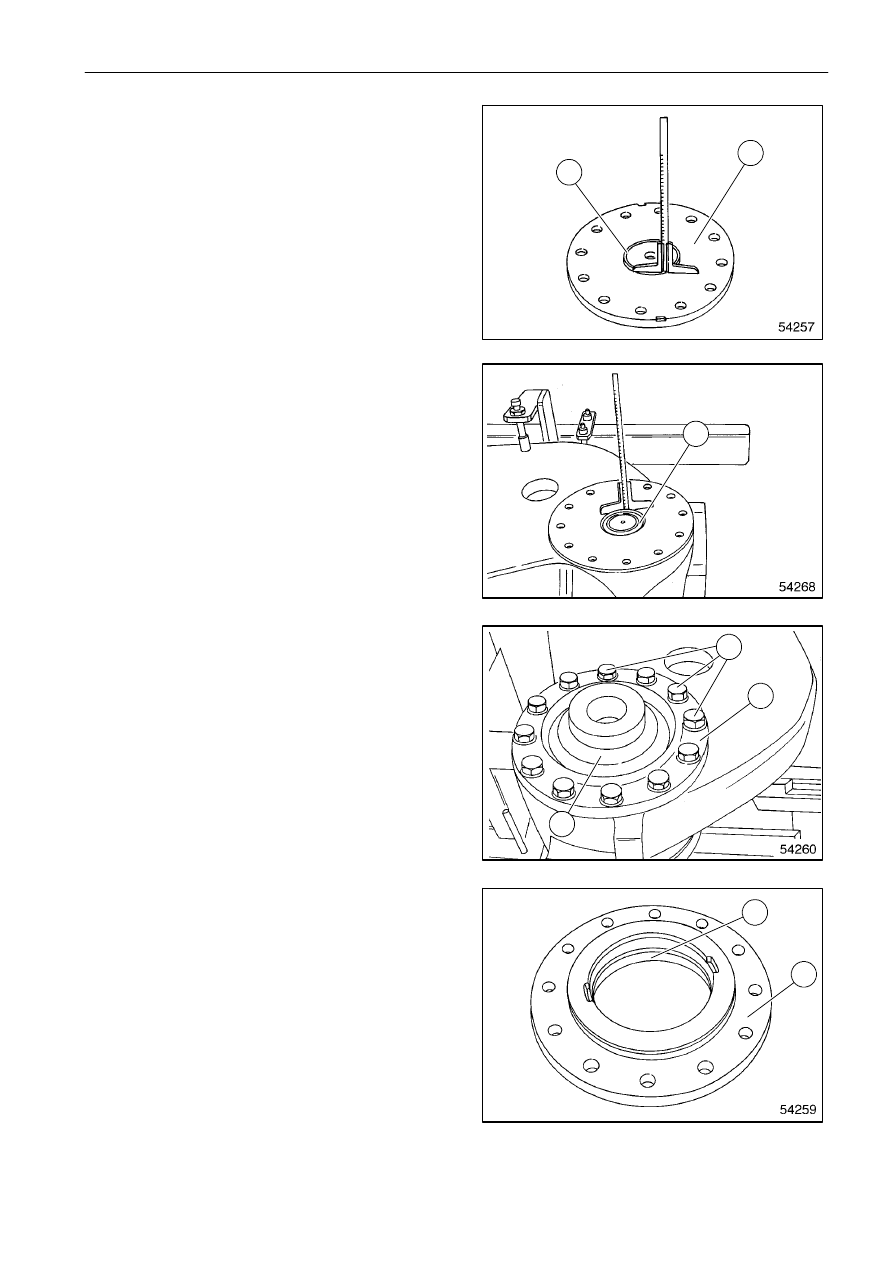

Измерьте высоту бортика (8) наружного фланца
(9) с помощью глубиномера.

Сбросьте значение осевого люфта шестерни (10)
и тщательно измерьте глубину расположения
наружного кольца подшипника, установленного на
валу-шестерне,

по

отношению

к

плоскому

основанию конечного привода.

Подсчитайте

разность

между

полученной

величиной и величиной, измеренной ранее на
фланце (9): Вы получите толщину регулировочных
прокладок; при этом необходимо помнить, что
допустимая величина осевого люфта находится
между 0 и значением предварительного натяга
0,03 мм.

Нанесите тонкий слой герметика Loctite Super
Rapido

510

на

контактные

поверхности,

установите

фланец

(9)

с

помощью

предварительно

смазанных

болтов

 (11),

расположенных

в

корпусе,

затем

нанесите

герметик Loctite 242 на болты, установленные в
корпусе, и затяните их с приложением момента
214 Нм.

Убедитесь,

что

вал-шестерня (10) свободно

вращается.

Смажьте внутреннюю поверхность фланца (12)
смазкой BP Energrease LC2 M.

Установите

круглую

гайку

подшипника

(13)

на внутреннюю часть подвижного фланца (14).

100

101

102

103

9

8

10

11

9

12

13
