РАЗДЕЛ 66 - ОБМОЛОТ

13

327 208 090 - 01 - 2005

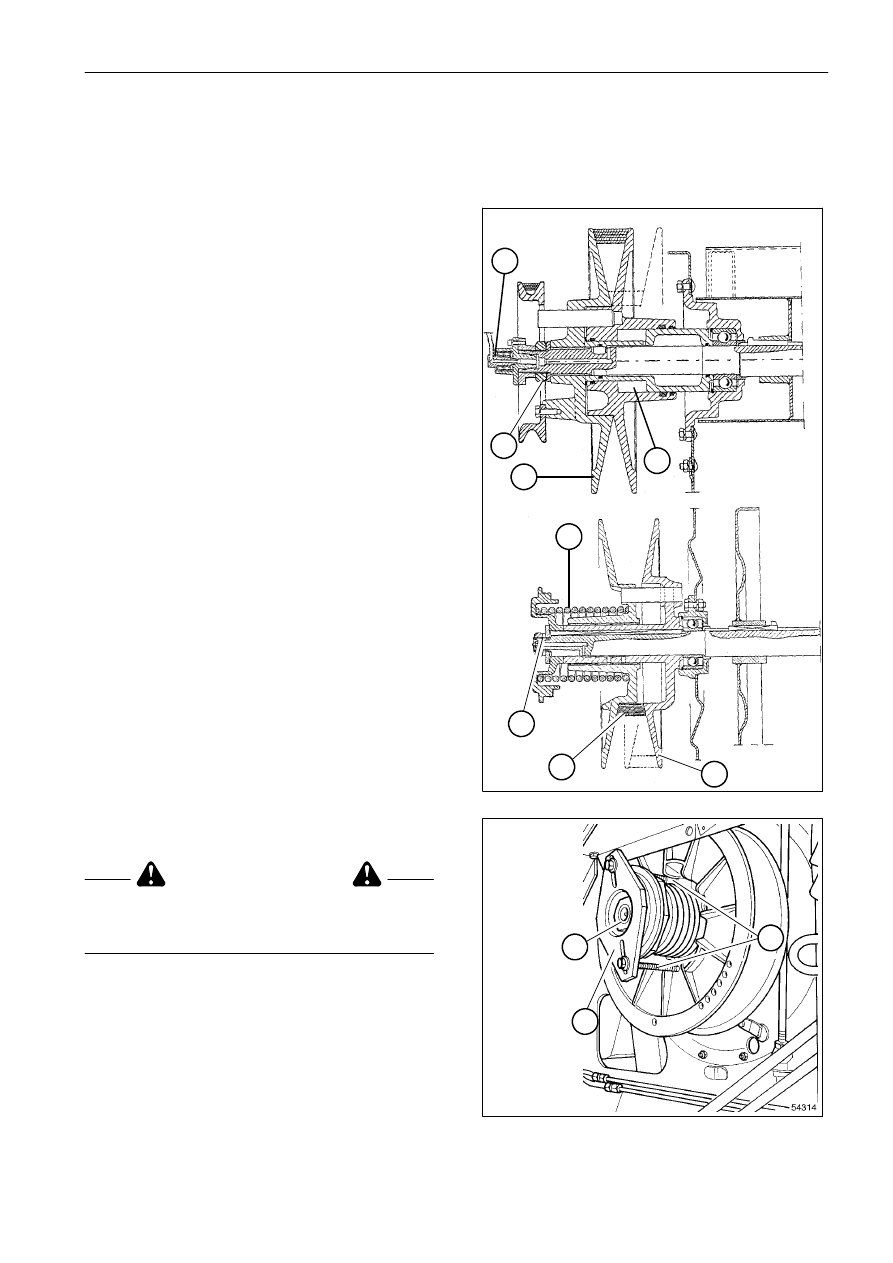

Подраздел 66 320 - ВАРИАТОР БИТЕРА

BEATER VARIATOR, 5A - 5B

1.

Гидравлический штуцер изменения частоты
вращения битера

2.

Камера гидравлического цилиндра

3.

Прикрепленные диски

4.

Контргайка

вариатора

заднего

битера,

момент затяжки 800 Нм.

5.

Пружина натяжения ремня

6.

Ремень

7.

Контргайка вариатора битера в сборе, момент
затяжки 1050 Нм

8.

Специальное приспособление ¹ 296008

9.

Соединительная штанга ¹ 296114

ПРИМЕЧАНИЕ: для правильной смазки вариа-

тора, смазывайте устройство как
в позиции минимальной, так и
максимальной частоты вращения.

ПРЕДУПРЕЖДЕНИЕ

При замене ремня вариатора,

для сжатия

пружины вариатора, пользуйтесь приспособле-
ниями (8 и 9) перед тем, как ослабить гайку (6).

9

8

6

5

7

6

3

17

1

2

3

4

18

РАЗДЕЛ 66 - ОБМОЛОТ

14

327 208 090 - 01 - 2005

BEATER VARIATOR - 6A

1

2

1.

Контргайка вариатора подбарабанья,
момент затяжки 800 Нм.

2.

Контргайка вариатора битера в сборе,
момент затягивания 1050 Нм

ПРИМЕЧАНИЕ: для правильной смазки вариатора, смазывайте устройство как в позиции минимальной,

так и максимальной частоты вращения.

ПРЕДУПРЕЖДЕНИЕ

При замене ремня вариатора, для сжатия пружины вариатора, пользуйтесь приспособлениями (8 и 9)
перед тем, как ослабить гайку (6).

РАЗДЕЛ 66 - ОБМОЛОТ

15

327 208 090 - 01 - 2005

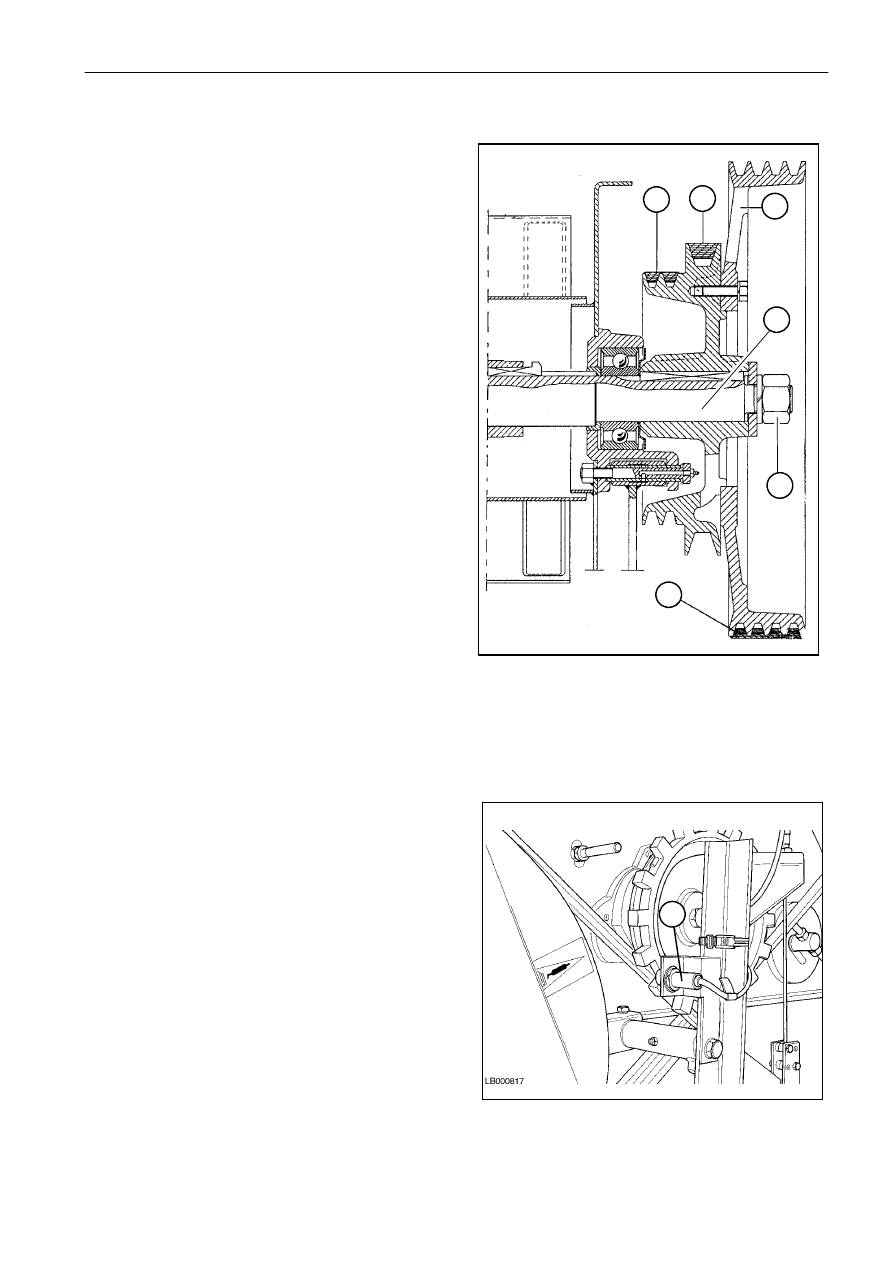

ПРИВОД УПРАВЛЕНИЯ МОЛОТИЛКОЙ

ЗАДНИЙ БИТЕР (левая сторона)

9.

Ведущий шкив молотильного устройства

10. Задний вал битера (частота вращения на

холостом/рабочем ходу, с акселератором при
макс. частоте: 800 об/мин)

11. Приводной ремень главной трансмиссии

12. Приводной ремень подающего механизма

13. Приводной ремень молотильного устройства

19

13

9

11

12

10

14

ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ БИТЕРА

Правильная позиция датчика (1) - на расстоянии
3 мм от зубьев зубчатого колеса.

Необходимо регулировать поперечное положение
датчика, чтобы снимать показания с зубьев
колеса.

20

1

РАЗДЕЛ 66 - ОБМОЛОТ

16

327 208 090 - 01 - 2005

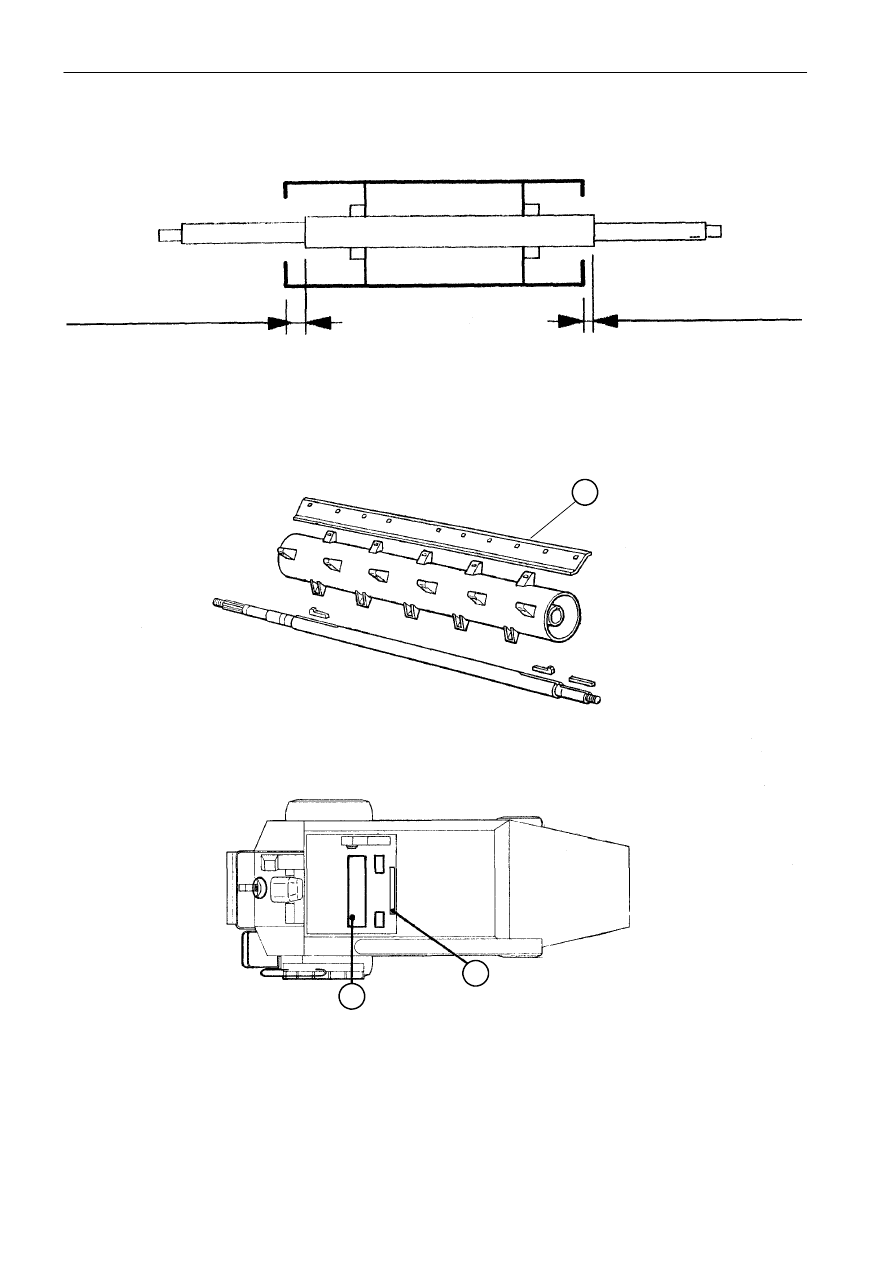

Подраздел 66 350 - ЗАДНИЙ БИТЕР

1.

отверстие для доступа к масляному фильтру двигателя и дизельного топлива

2.

Отверстие для доступа к заднему битеру

1

Для уборки кукурузы, лопатки (1) следует снять через дверцу в днище зернового бункера.

2

1

Модели с 5 клавишными соломотрясами: 0 мм
Модели с 6 клавишными соломотрясами: 0 мм

Все модели 0 мм

правая сторона

левая сторона

Ролик заднего битера, закрепленный на оси
