Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 121

РАЗДЕЛ 66 - ОБМОЛОТ

5

327 208 090 - 01 - 2005

Подраздел 66 105 - ПОДБАРАБАНЬЕ

Операция 6610528
Подбарабанье -
Демонтаж/Установка

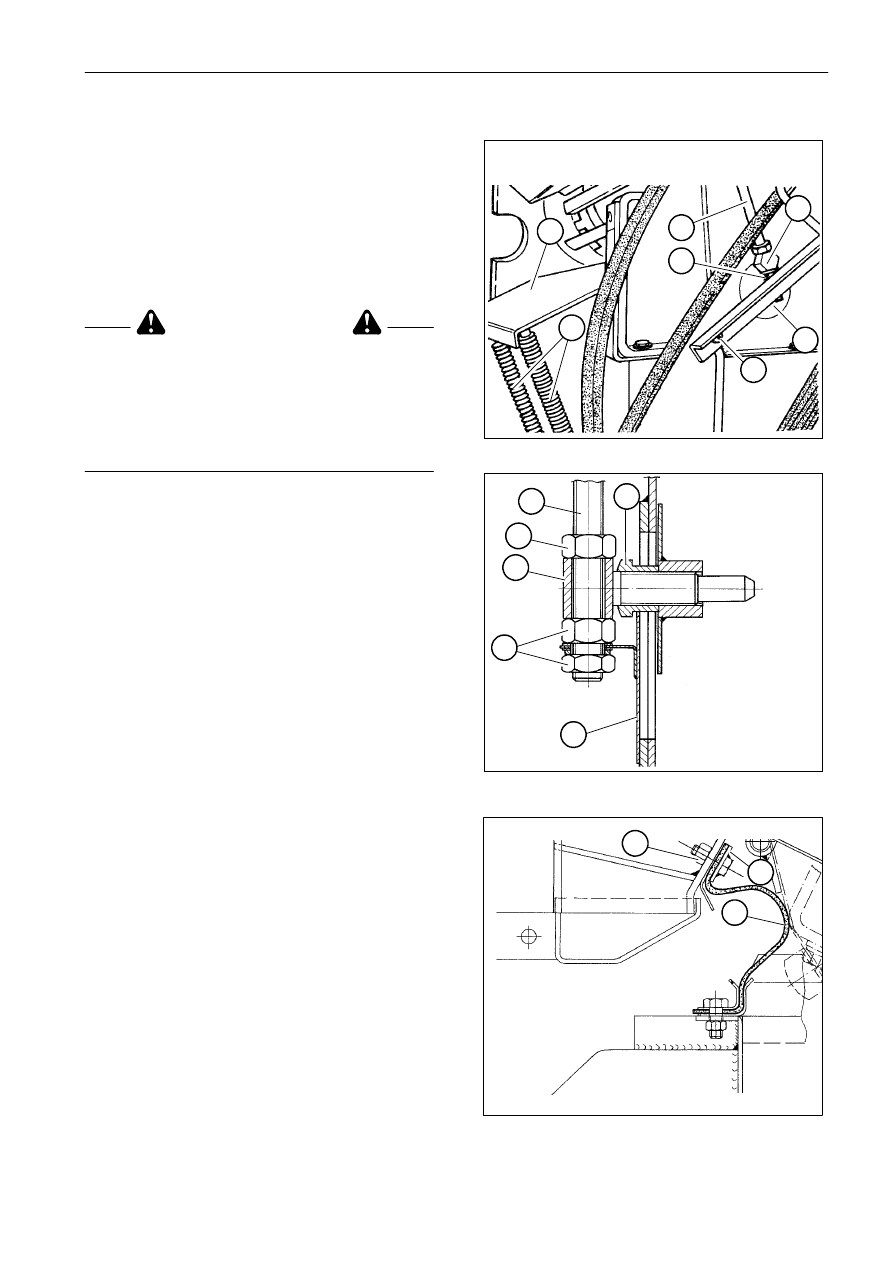

Демонтаж

ПРЕДУПРЕЖДЕНИЕ

Подъем

и

перемещение

всех

элементов

осуществлять с помощью подъемного оборудо-
вания с соответствующей грузоподъемностью.
Обеспечьте, чтобы узлы и детали удерживались
на

соответствующих

стропах

и

крюках.

Обеспечьте,

чтобы

никто

не

находился

поблизости от поднимаемого груза.

Выполняется следующим образом:

1.

снимите корпус элеватора с комбайна;

2.

снимите пружины (1), удерживающие входной
щиток;

3.

снимите болты(2) и опустите холостой шкив
приводного ремня жатки;

4.

снимите гайки (3), панель (4) и вытащите две
соединительные штанги (5);

5.

вытащите передние штифты (6) крепления
подбарабанья и передвиньте входной щиток
(7) вперед;

6.

снимите гайки (8) и пластину (9) крепления
фартука (10);

7.

разберите входной щиток (7);

1

2

3

1

7

5

3

6

4

2

8

9

10

5

16

6

3

4

18

РАЗДЕЛ 66 - ОБМОЛОТ

6

327 208 090 - 01 - 2005

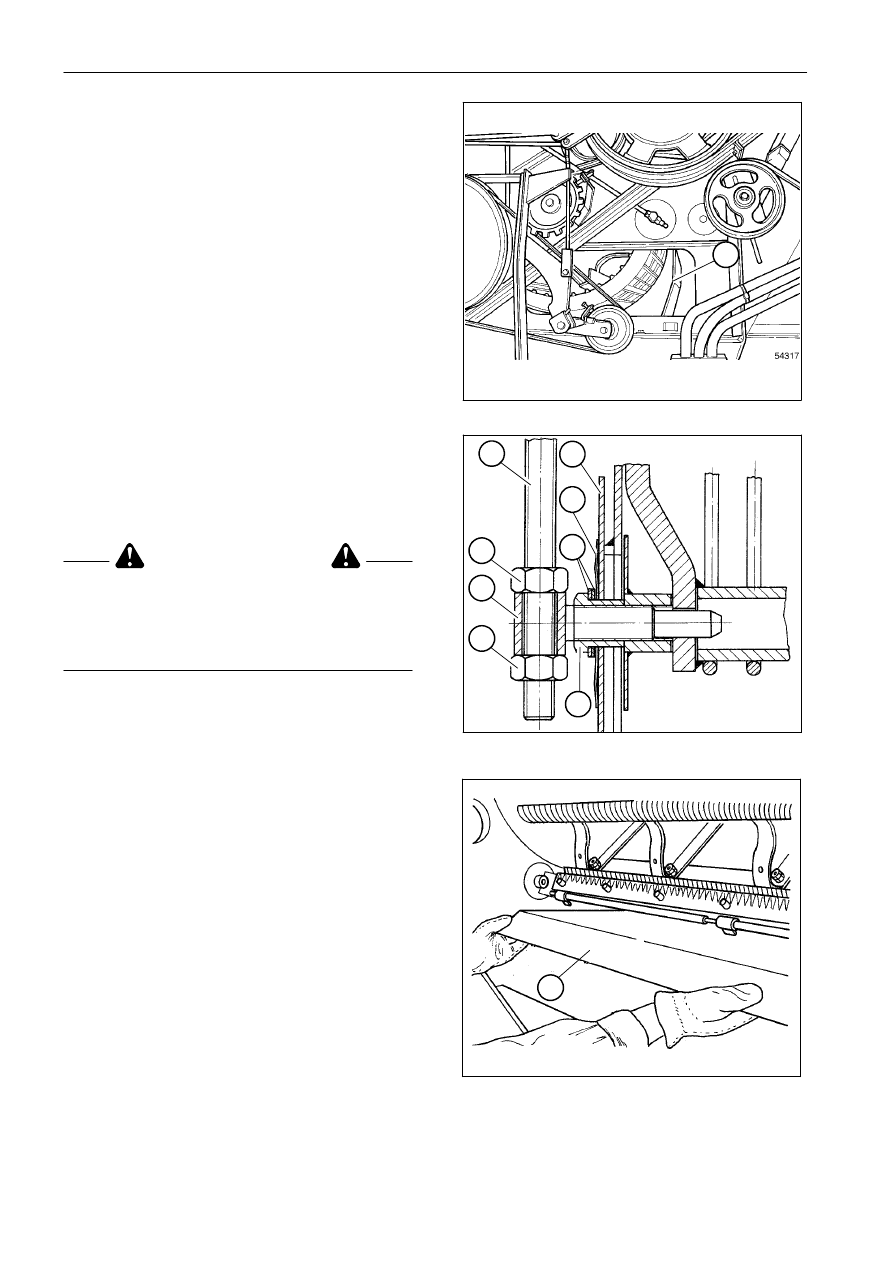

8.

разберите

опору

заднего

фартука

подбарабанья (11), доступ к которому имеется
через боковые смотровые отверстия;

9.

снимите две задние соединительные штанги
(12) со штифтами (13), удерживая защитный
диск (14), листовую пружину (15) и шайбы (16);

10. используя лоток ¹ 296091/1 (B), вытащите

подбарабанье из передней части корпуса
битера.

Сборка

ПРЕДУПРЕЖДЕНИЕ

Для

выравнивания

отверстий

используйте

соответствующий инструмент
НИ

В

КОЕМ

СЛУЧАЕ

НЕ

СЛЕДУЕТ

ИСПОЛЬЗОВАТЬ

ДЛЯ

ЭТОЙ

ОПЕРАЦИИ

СОБСТВЕННЫЕ ПАЛЬЦЫ ИЛИ РУКИ.

Выполняется следующим образом:

1.

close the concave plugging sheet;

2.

используя направляющее устройство 296091
вставьте подбарабанье в корпус битера,
стараясь не повредить боковые сальники
подающего механизма;

3.

после размещения защитного диска (14),
плоской пружины (15) и шайб (16), прикрепите
задние штифты (13), не забывая о том, что
они

служат

креплением

скребка

подбарабанья;

4

5

6

14

15

16

12

17

13

20

19

B

11

РАЗДЕЛ 66 - ОБМОЛОТ

7

327 208 090 - 01 - 2005

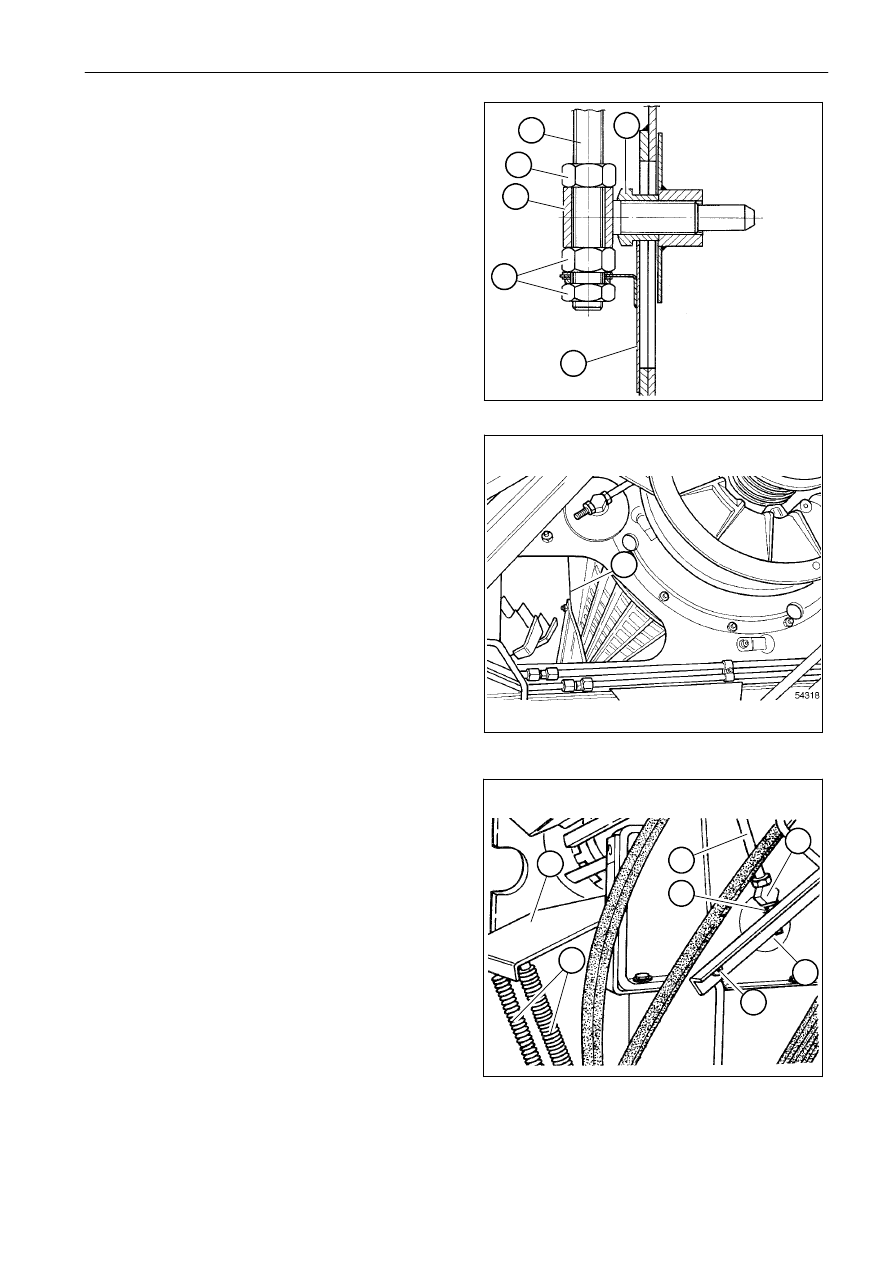

4.

установите задние соединительные штанги
(12, стр. 6) вместе с гайками (17);

5.

установите пластину (9, стр. 5) крепления
фартука к входному щитку;

6.

прикрепите

передние

штифты

(6)

и

удостоверьтесь,

что

они

крепят

также

входной щиток (7);

7.

установите передние соединительные штанги
(5) вместе с гайками (16);

8.

установите гайки (3) вместе с панелью (10);

9.

прикрепите

опору

заднего

фартука

подбарабанья (11);

10. затяните контргайки (18 и 19) штифтов

фартука;

11. прикрепите болт (2), который долженбыть

затянут только в конце процедуры, так чтобы
холостой шкив находился на расстоянии 5 мм
от натянутого ремня;

12. Присоедините пружины (1) для входного

щитка, прикрепленного на соответствующие
соединительные штанги;

13. нагрузите пружины и вставьте стопорный

шплинт

входного

щитка.

Эта

операция

облегчает сцепление корпуса элеватора с
машиной.

ПРИМЕЧАНИЕ: подбарабанье

должно

распо-

лагаться

строго

параллельно

битеру, в ином случае следует
отрегулировать его положение,
как описано выше.

14. Закончите

сборку,

следуя

аналогичным

процедурам, касающимся корпуса элеватора.

7

8

9

1

6

4

3

5

10

2

5

16

6

3

10

18

11

РАЗДЕЛ 66 - ОБМОЛОТ

8

327 208 090 - 01 - 2005

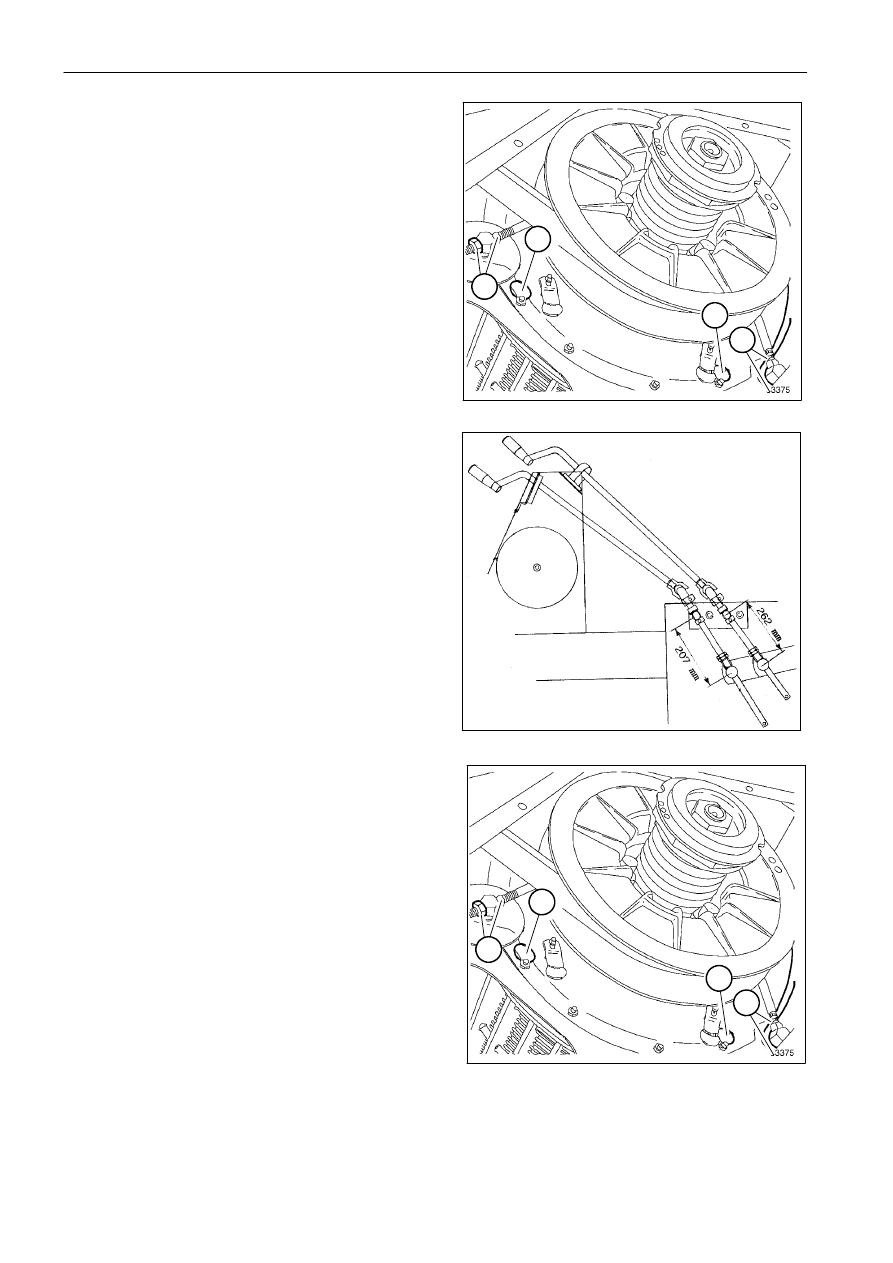

Основные регулировки подбарабанья
(пшеница)

1.

Полностью затяните ручки и проверьте,
чтобы численные значения совпадали.

2.

Отрегулируйте гайки (1) так, чтобы в итоге с
обеих сторон между планкой подбарабанья,
соответствующей крышке (7), и одной из
планок битера получился зазор 7 мм.

3.

Отрегулируйте гайки (3) так, чтобы в итоге с
обеих сторон между планками подбарабанья,
соответствующими крышке (7), и одной из
планок битера получился зазор 1 мм

4.

Проверьте,

чтобы

указатели

отверстия

подбарабанья

показывали

достоверные

значения 8 мм в передней части и 1 мм в
задней

части.

При

необходимости,

отрегулируйте гибкие контрольные тросы
указателей.

5.

Основные

регулировки

для

обработки

пшеницы выполняются поворотом рукояток в
сторону ослабления примерно на 4 оборота,
чтобы получить зазор подбарабанья 12 мм - в
передней части и 3 мм - в задн ей части (брать
нужно первую и последнюю планку, обе
детали), следом за крышками 2 и 4.

Основные регулировки подбарабанья
(кукуруза)

1.

Полностью затяните ручки и проверьте,
чтобы численные значения совпадали.

2.

Отрегулируйте гайки (1) так, чтобы в итоге с
обеих сторон между планкой подбарабанья,
соответствующей крышке (2), и одной из
планок битера получился зазор 18 мм

3.

Отрегулируйте гайки (3) так, чтобы в итоге с
обеих сторон между планками подбарабанья,
соответствующими крышке (4), и одной из
планок битера получился зазор 11 мм

4.

Проверьте,

чтобы

указатели

отверстия

подбарабанья

показывали

достоверные

значения 18 мм в передней части и 11 мм в
задней

части.

При

необходимости,

отрегулируйте гибкие контрольные тросы
указателей.

5.

Основные

регулировки

для

обработки

кукурузы составляют 30 мм в передней части
и 20 мм - в задней части, что достигается
поворотом рукояток в сторону ослабления.

10

11

3

4

2

1

3

4

2

1
