РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

1

327 208 092 - 01 - 2007

РАЗДЕЛ55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

55 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Рычаги и переключатели на передней панели приборов

2-3

. . . . . . . . . . . . . . . .

Переключатели задней панели приборов

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Agritronic (Монитор характеристик - Бортовой компьютер -
Terra- Control)

5-21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Настройка реостата

21-23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Реле

24-26

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Предохранители

27-29

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электронные блоки

30

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрические схемы

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5A

5B

6A

АККУМУЛЯТОРНАЯ БАТАРЕЯ

В

. . . . . . . . . . . . . . . . .

12

- Тип

Ач

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

150

- Максимальный ток

A

. . . . . . . . . . . . . . . . . . . . . . . . . .

650

СТАРТЕР

- Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 12В

- Мощность

кВт

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ГЕНЕРАТОР

- Тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BOSCH 14В

- Зарядная емкость

Ач

. . . . . . . . . . . . . . . . . . . . . . . . . .

120

- Напряжение управляется регулятором

В

. . . . . . . .

13,6

÷ 14,4

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

2

327 208 092 - 01 - 2007

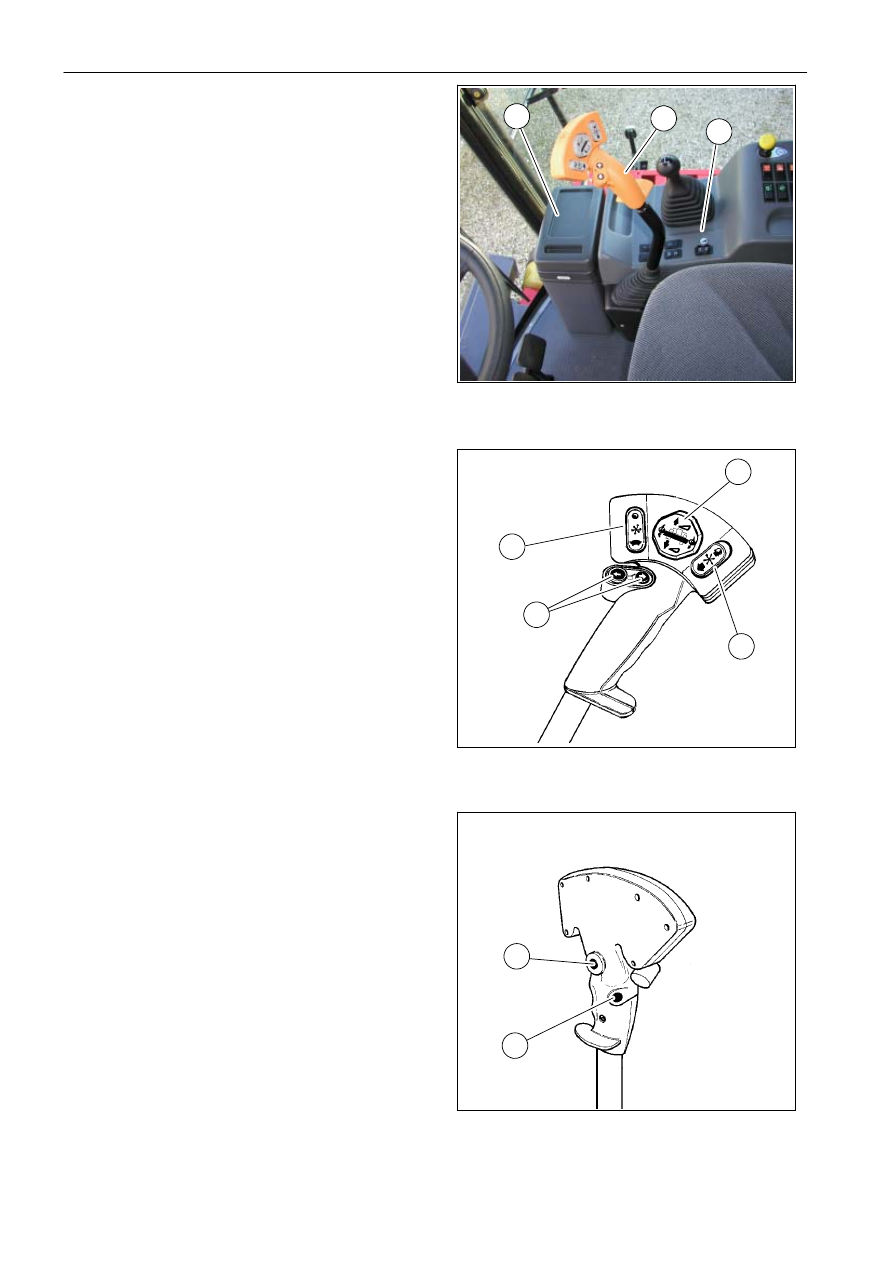

МНОГОФУНКЦИОНАЛЬНЫЙ РЫЧАГ

Многофункциональный рычаг (1) зафиксирован
на

пульте

управления

(2),

расположенном

с правой стороны сиденья оператора.

Рычаг (1) управляет направлением движения
и скоростью машины:

-

вперед= д

вижение впереди повышение

скорости;

-

назад= зад

ний ходи повышение скорости

заднего хода (со звуковым сигналом).

На рычаге (1) находятся также переключатели
для управления многими другими функциями:

переключатель (3) для управления подъемом /
опусканием и, если установлен, боковым
движением жатки в ручном режиме:

-

вверх = подъем жатки

-

вниз = опускание жатки

-

влево

=

перемещение

жатки

против

часовой стрелки

-

вправо = перемещение жатки по часовой
стрелке

ПРИМЕЧАНИЕ: если активно поперечное
самоустанавливание

жатки

(включена

система

Terra-Control),

при

помощи

вышеуказанных кнопок можно выполнять
следующие функции управления:
вверх = отключение системы Terra-Control
вниз = включение системы Terra-Control.

Переключатель

(4)

для

управления

вариатором частоты вращения мотовила:

-

вверх = повышение частоты вращения

-

вниз = понижение частоты вращения.

Переключатель

(5)

для

управления

вертикальным положением мотовила:

-

вверх = подъем

-

вниз = опускание.

Кнопки (6) для управления разгрузочной
трубой:

-

левая = отключение

-

правая = включение.

Кнопка

(7)

для

управления

движением

мотовила вперед.

Кнопка

(8)

для

управления

движением

мотовила назад.

ХОЛОДИЛЬНИК

-

(A - рис. 1)

(дополнительное оборудование)
Емкость: 2 бутылки по 1,5 л

1

2

3

4

3

5

6

7

8

1

2

A

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

3

327 208 092 - 01 - 2007

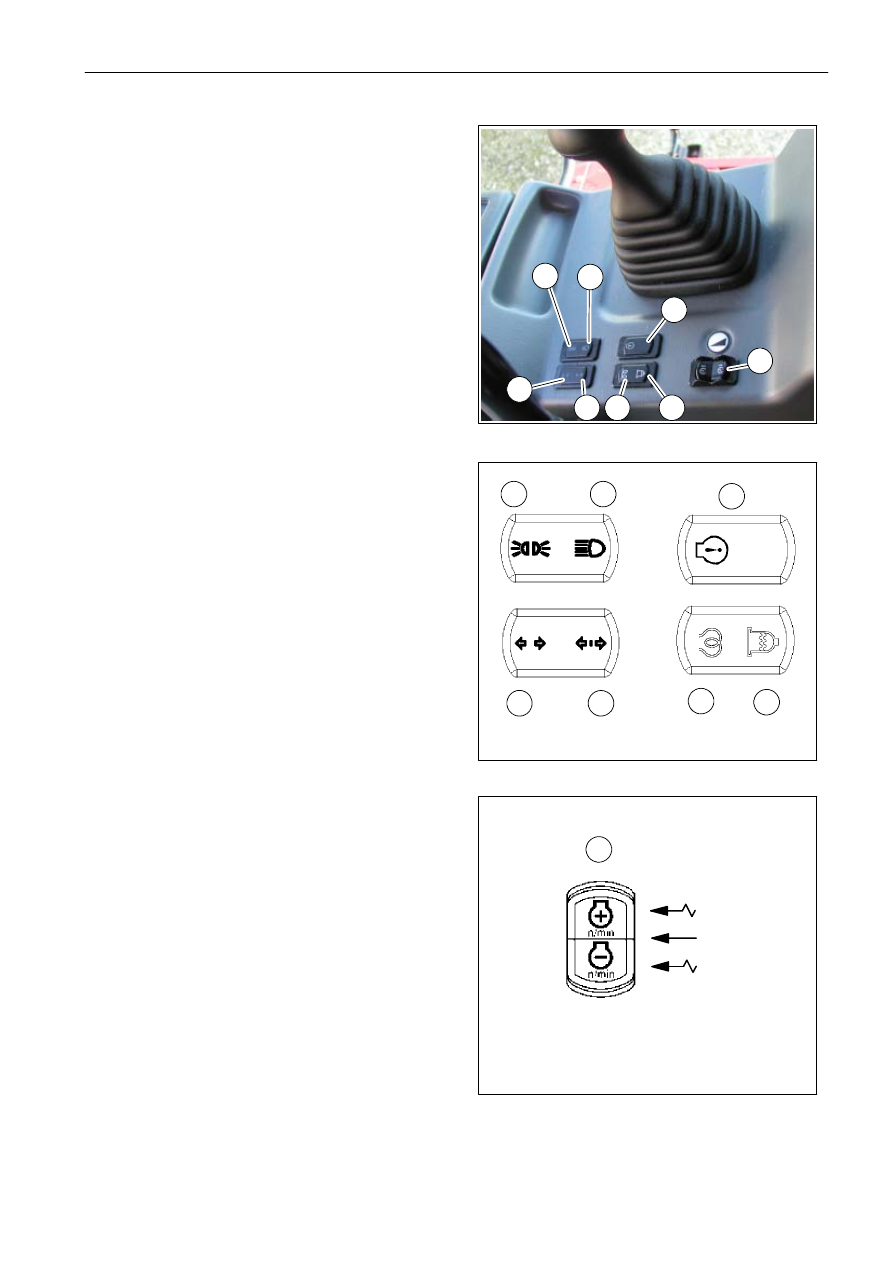

ПЕРЕДНЯЯ ПАНЕЛЬ ПРИБОРОВ

1.

Индикатор (зеленый) положения включен.

2. Индикатор (синий) дальнего света передних

фар.

3. Индикатор (зеленый) указателей поворота

комбайна.

4. Индикатор (зеленый) указателей поворота

прицепа жатки.

5. Индикатор (оранжевый) работы предпускового

подогрева.

6. Индикатор (красный) наличия воды в фильтре

предварительной

очистки

топлива/

водоотстойнике.

7.

Индикатор

(красный)

кодов

системы

самодиагностики двигателя.

8. Акселератор двигателя.

Удерживать

переключатель

в

течение

четырех секунд, чтобы установить частоту
вращения

двигателя

на

макс.

или мин.

Изменение

частоты

вращения

двигателя

составляет 20 об/мин/импульс (вверх или
вниз)

при

однократном

использовании

переключателя.

4

5

6

-

+

Neutro

1

2

3

4

5

6

7

8

1

2

7

3

4

5

6

8

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

4

327 208 092 - 01 - 2007

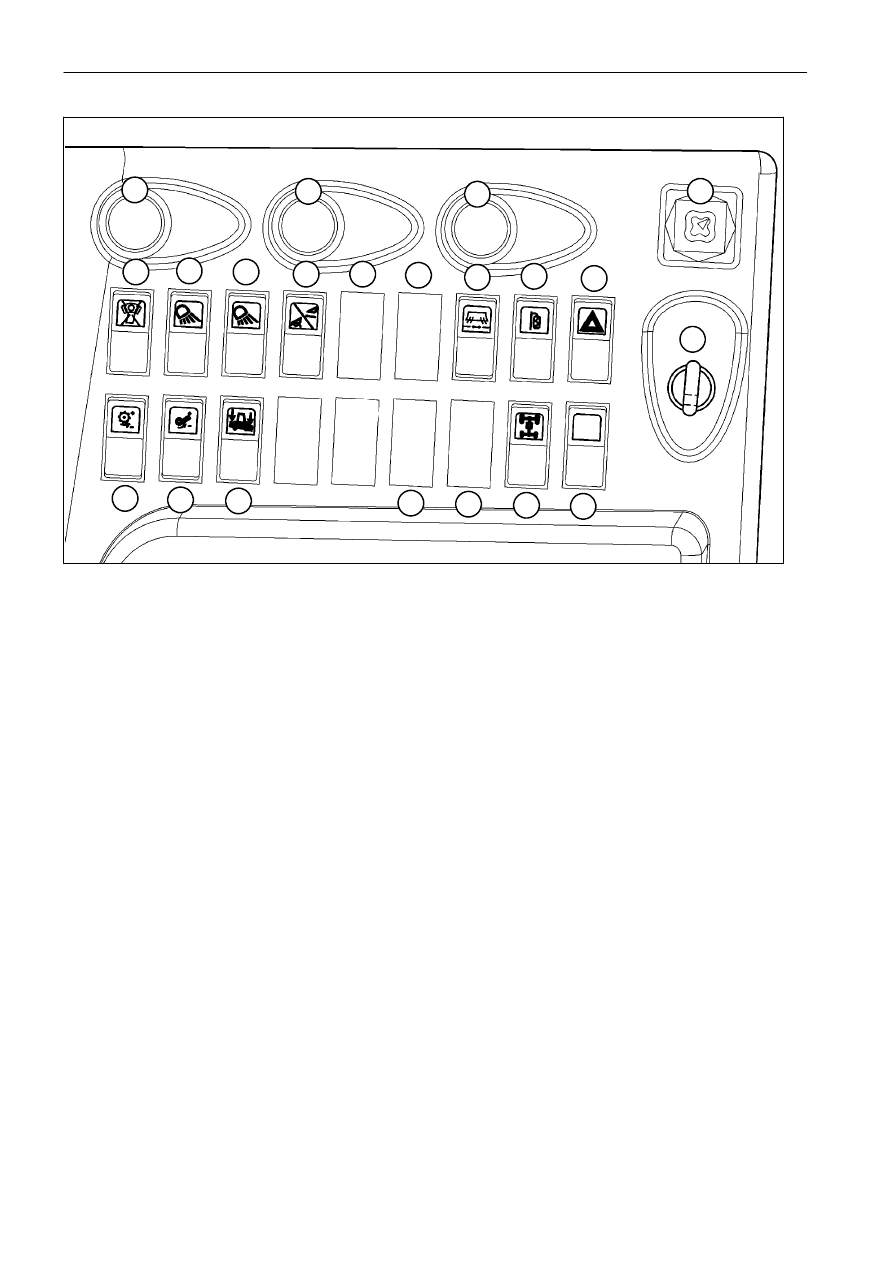

ЗАДНЯЯ ПАНЕЛЬ ПРИБОРОВ

7

2

1

15

3

4

5

6

7

8

9

10

11

12

13

14

16

17

20

21

22

23

1.

Переключатель питателя.

2. Переключатель молотилки и соломорезки

(если находится в рабочем положении).

3. Переключатель разгрузки зернового бункера.

4. Переключатель позиционирования зеркала

заднего вида.

5. Ключ зажигания.

6. Переключатель,

отключающий

органы

управления,

расположенные

на

рычаге

переднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

7.

Переключатель фонаря заднего вида.
Должен быть отключен при движении по
дорогам общественного пользования.

8. Переключатель

внутреннего

освещения

зернового бункера.

9. Переключатель

режимов

работы

жатки:

поперечное

самоустанавливание/автомати-

ческий контроль высоты.

10. Не используется.

11. Не используется.

12. Переключатель разбрасывания соломорезки

(дополнительно).

13. Переключатель

размораживания

зеркала

заднего вида.

14. Переключатель одновременного включения

аварийных огней.

15. Переключатель вариатора барабана.

16. Переключатель вариатора вентилятора.

17. Переключатель GSAX (дополнительно).

20. Не используется.

21. Не используется.

22. Переключатель

заднего

привода

(дополнительно).

23. Переключатель

активирования

кодов

самодиагностики двигателя.
