Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 95

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

3

327 208 091 - 03 - 2006

УПРАВЛЯЮЩИЙ БЛОК КЛАПАНОВ ДЛЯ РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ,

ЭЛЕКТРОГИДРАВЛИЧЕСКАЯ СИСТЕМА ВКЛЮЧЕНИЕ И ВАРИАТОР ЧАСТОТЫ

ВРАЩЕНИЯ БИТЕРА

D.

ЭБУ релейного переключателя

F.

ЭБУ диодов

G.

ЭБУ

релейного

переключателя:

для

управления

позиционированием

жатки

(дополнительное

оборудование)

Р.

ЭБУ диодов

D13.

Диод (1A) - Сигнал недостаточной величины зарядки от генератора и управления R13

D19.

Диод(1A) - Прерывание пуска двигателя при включенном переключателе на включение разгрузки бункера

D20.

Диод(1A) - Прерывание пуска двигателя при включенном переключателе включения жатки

D21.

Диод(1A) - Прерывание пуска двигателя при включенном переключателе включения молотилки

F1.

Предохранитель (25A) - F2. Предохранитель (15A) - F3. Предохранитель (7,5A) - F4. Предохранитель (20A)

F5.

Предохранитель (10A) - F6. Предохранитель (15A) - F30. Предохранитель (7,5A) - F31. Предохранитель (10A)

F36.

Предохранитель (3A)

- F38. Предохранитель (7,5A)

R6.

Релейный переключатель для включения систем управления частотой вращения битера, вентилятора

и мотовила

R7.

Вспомогательное реле для обеспечения функционирования предохранителей 2-3-4-5 и 6

R8.

Реле управления соломорезки

R13.

Реле обеспечения работы двигателя

R25.

Реле блока аварийной сигнализации по оборотам вала и включения реле R6

R26.

Реле блока аварийной сигнализации по оборотам соломорезки, а также включения и выключения

соломорезки.

X5.

разъем на 6 контактов на кабеле включения оборудования/кабеле регулирующего клапана

X6.

разъем на 2 контакта на главном кабеле/кабеле включения оборудования

X7.

разъем на 12 контактов на главном кабеле/кабеле включения оборудования

Y7.

”Общий” электромагнитный клапан (нормально открытый)

Y8.

Электромагнитный клапан регулировки положения разгрузочной трубы (a = закрыто, b = открыто)

Y9.

Электромагнитный клапан управления молотильным устройством (a = включено, b = отключено)

Y10.

электромагнитный клапан управления разгрузкой зернового бункера (a = включено, b = выключено)

Y11.

Электромагнитный клапан управления жаткой (a = включено b = выключено)

Y12.

Электромагнитный клапан управления соломорезкой (a = включено b = выключено)

Y13.

Электромагнитный клапан (нормально закрытый) увеличения оборотов битера

Y14.

Электромагнитный клапан (нормально закрытый) уменьшения оборотов битера

Y19.

Электромагнитный клапан позиционирования жатки

15.

Разъем главного кабеля/кабеля регулирующего клапана

23.

Кнопки регулировки жатки по высоте

25.

Разъем многофункционального рычага

37.

Микровыключатель включения соломорезки на чехле

41.

Разъем главного кабеля/кабеля включения оборудования

114.

Генератор

159.

Микровыключатель включения соломорезки с опущенным разбрасывателем

224.

Кнопка управления поперечной ориентацией жатки

225.

Кнопка регулировки частоты вращения битера

226.

Кнопки управления положением разгрузочной трубы

228.

Переключатель отключения управления многофункциональным рычагом

230.

Переключатель включения/отключения жатки

231.

Переключатель включения/отключения молотилки

232.

Переключатель включения/отключения разгрузчика бункера

230a - 231a - 232a - 234a. Концевой выключатель включения

230b - 231b - 232b - 234b. Концевой выключатель выключения (включен).

(1).

От положения 15 ключа зажигания

(2).

сигнал низкого заряда аккумуляторных батарей

(3).

на электронный блок сигнализации превышения скорости

(4).

на вспомогательное реле/электронный блок управления двигателя

(5).

от переключателя движения мотовила вперед

(6).

на электронный блок сигнализации превышения скорости

(7).

к диоду D27 от системы сигнализации положения дефлектора соломорезки при

подъеме

(8).

на релейный переключатель R11, для включения двигателя с помощью системы

электрогидравлического управления

(9).

к коробке реле (B) - (C)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

4

327 208 091 - 03 - 2006

1

2

3

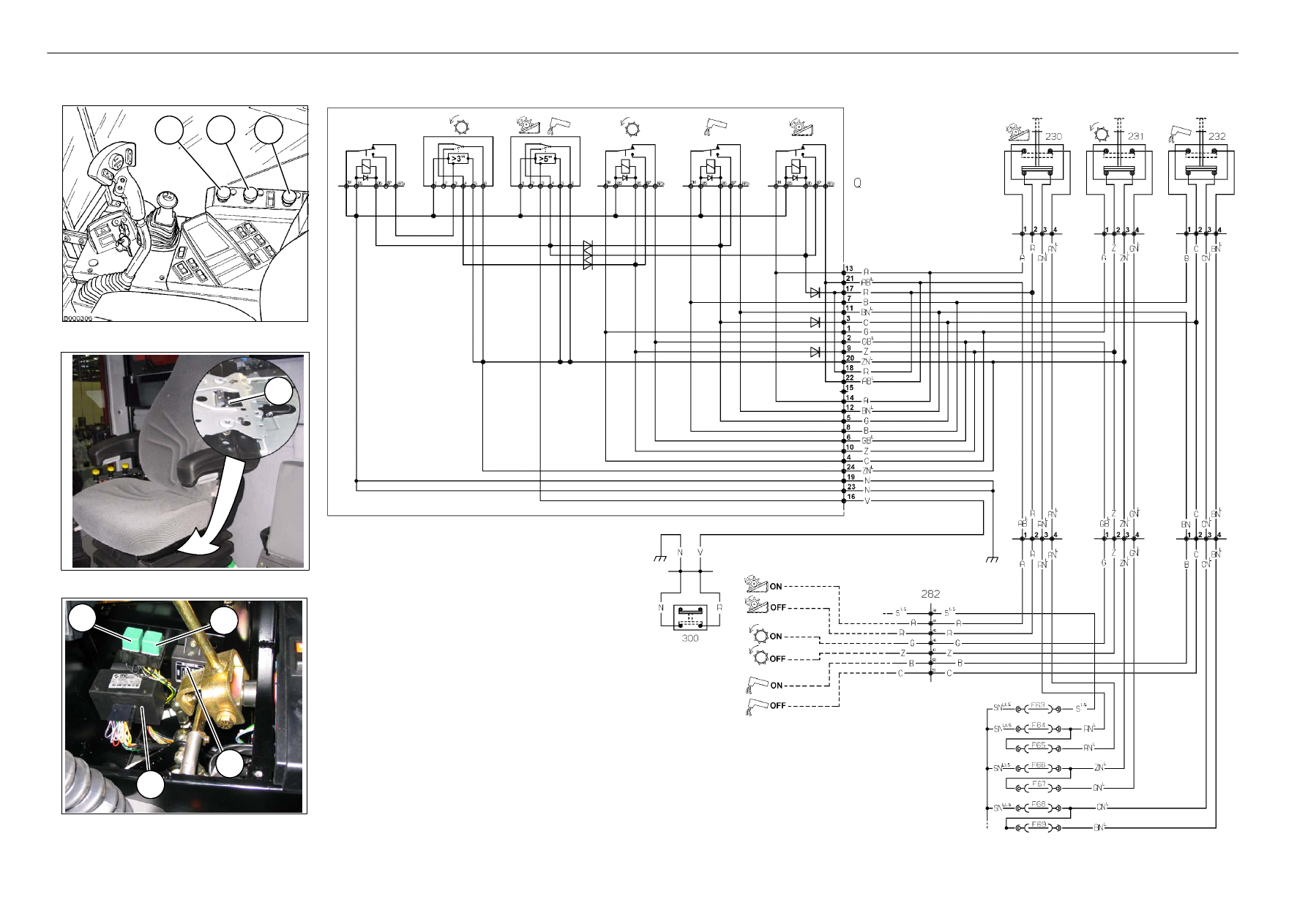

ЭЛЕКТРИЧЕСКАЯ СХЕМА КОНТРОЛЯ ПРИСУТСВИЯ ОПЕРАТОРА

300

Q

H

R26.

R25.

Компонент

Рис.

230. Переключатель включения/отключения жатки

1

. . .

231.

Переключатель включения/выключения
молотильного устройства

1

. . . . . . . . . . . . . . . . . . . . . . . .

232. Переключатель включения/выключения

системы разгрузки зернового бункера

1

. . . . . . . . . . . .

300. Датчик контроля присутствия оператора (OPS)

2

. . .

282. Разъем кабеля панели управления.

Q.

Электронный блок управления OPS

3

. . . . . . . . . . . . . .

232

231

230

ПРИМЕЧАНИЕ: если оператор покидает сиденье во время
работы машины, то по истечение 5 секунд выключается
жатка и оборудование разгрузки зернового бункера, а еще
через три секунды отключается молотильное устройство.

Для повторного включения устройств, переключатели
должны быть переведены в фиксированное положение.
