Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 80

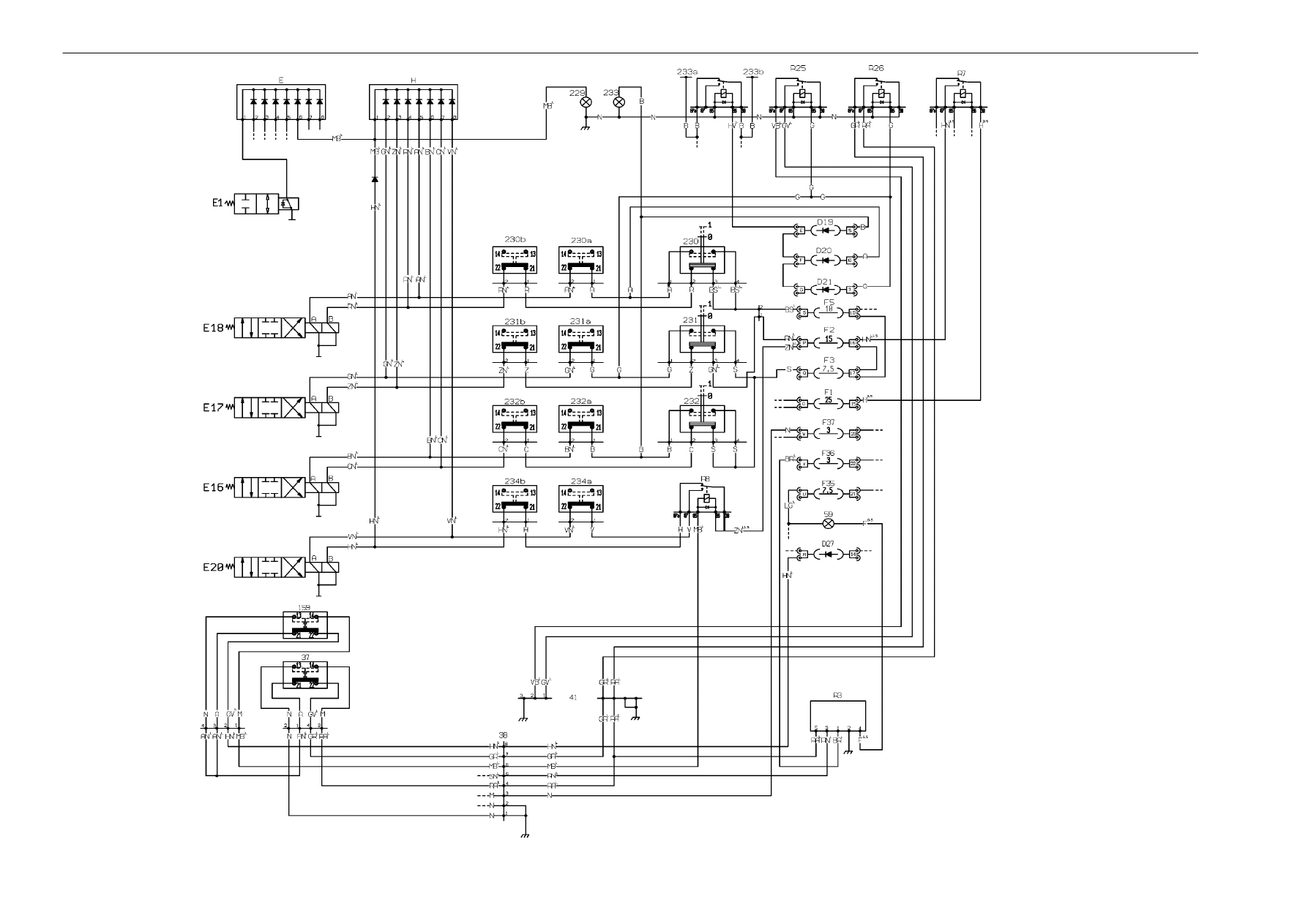

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

59

327 208 090 - 01 - 2005

SN

L

(

*

)

R

V

A

N

R11.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

60

327 208 090 - 01 - 2005

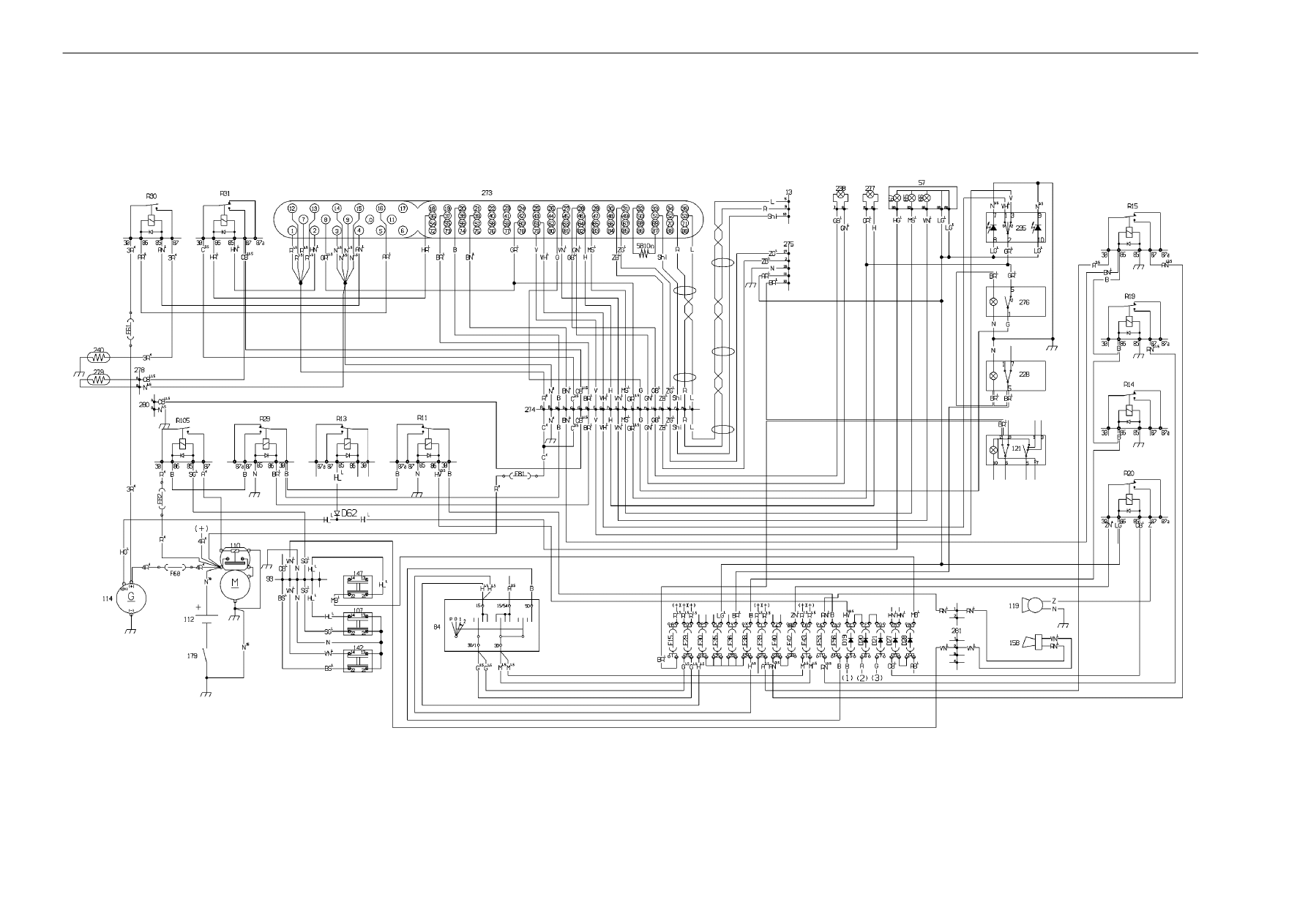

ЭЛЕКТРИЧЕСКАЯ СХЕМА (10) - ЗАПУСК ДВИГАТЕЛЯ

13.

Разъем кабеля бортового компьютера для подключения главного кабеля

57.

Многофункциональные световые индикаторы

65.

Световой индикатор высокой температуры охлаждающей жидкости двигателя

66.

Световой индикатор низкого давления масла в двигателе

67.

Световой индикатор неисправности генератора

84.

Переключатель пускового реле

93.

Разъем для дополнительного кабеля насоса гидростатического привода

107.

Микропереключатель, обеспечивающий пуск двигателя

110.

Стартер

112.

Аккумуляторная батарея

114.

Генератор

119.

Звуковой сигнал

121.

Переключатель аварийной сигнализации

142.

Микровыключатель фонаря заднего хода

147.

Микровыключатель стояночного тормоза

158.

Предупредительный звуковой сигнал заднего хода

179.

Разъединитель аккумуляторной батареи

228.

Переключатель отключения многофункционального рычага

235.

Управление акселератором

238.

Предупредительный световой индикатор самодиагностики двигателя

240.

Сопротивление термостартера

273.

Разъем ЭБУ двигателя

274.

Соединение кабеля двигателя / главного кабеля

275.

Диагностический разъем

276.

Управляющий переключатель запроса на выполнение диагностики

277.

Сигнальная лампа термостартера

278.

Разъем фильтра для подключения подогревателя топлива

279.

Подогреватель топлива на фильтре

280.

Разъем для подключения подогревателя топлива на предварительном фильтре

281.

Разъем главного кабеля - кабеля кожуха

D19 - D20 - D21 - D27 - D28 - Диоды
F15-

3 A предохранитель - F29- 7,5 A предохранитель - F30- 25 A предохранитель - F35- 15 A предохранитель

F36-

3 A предохранитель - F38- 7,5 A предохранитель - F39- 25 A предохранитель - F40- 15 A предохранитель

F42-

3 A предохранитель - F43- 7,5 A предохранитель - F53- 25 A предохранитель - F56- 15 A предохранитель

F60-

100 A предохранитель (генератор)

F61-

100 A предохранитель (устройство предварительного нагрева)

F62-

50 A предохранитель (реле 105)

F81-

30 A предохранитель (ЭБУ двигателя)

R11.

Пусковое реле двигателя с отключенными электрогидравлическими функциями

R14.

Реле управления стоп-сигналами

R15.

Вспомогательное реле для предохранителей F40 - F41 - F42

R19.

Вспомогательное реле для предохранителей F52 - F53 - F54 - F55

R20.

Реле управления звуковым сигналом

R29.

Реле обеспечения запуска от ЭБУ двигателя

R30.

Реле термостартера

R31.

Реле управления устройствами предварительного подогрева, установленными на фильтрах

R105. Реле пуска двигателя
(+)

Положительная шина главной системы

(1)

Сигнал включения разгрузочного устройства

(2)

Сигнал включения подающего механизма

(3)

Сигнал включения молотилки

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

61

327 208 090 - 01 - 2005

СХЕМА ¹ 10

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

62

327 208 090 - 01 - 2005

ЭЛЕКТРИЧЕСКАЯ СХЕМА (11) - УПРАВЛЕНИЯ ВАРИАТОРОМ ВЕНТИЛЯТОРА

И СВЕТОВОЙ ИНДИКАТОР КОНТАКТА ЖАТКИ С ГРУНТОМ

РИСУНОК ¹

(1)

на сигнальную лампу недостаточной величины зарядки от генератора

16.

Реле управления вариатором вентилятора (на панели управления)

13

. . . . . . . . . . . . . . . . . . . . . . . .

17.

Электропривод управления вариатором вентилятора

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29.

Разъем дополнительного кабеля датчика трансмиссии

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35.

Реле давления гидравлического контура для индикатора контакта жатки с грунтом

11

. . . . . . . .

45.

Световои индикатор контакта жатки с грунтом

114.

Генератор

231.

Переключатель включения/выключения молотильного устройства

16

. . . . . . . . . . . . . . . . . . . . . . . .

D62. Диод

R6.

Реле включения (при работающем двигателе и включенном реле молотильного устройства)

R13. Реле обеспечения работы двигателя.

R16. Реле

включения

при

работающем

двигателе

для

электрического

управления

позиционированием

дефлектора соломорезки

R25. Реле обеспечения работы вариатора

17

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F2.

Предохранитель (15 A)

F3.

Предохранитель (7,5 A)

F4.

Предохранитель (20 A)

F18. Предохранитель (20 A)

F30. Предохранитель (15 A)

(

••

) Питание электромагнитного клапана отключения молотильного устройства

(*)

Питание с контакта 87 реле R7 (ключ зажигания в положении первого упора)

(**)

Питание с контакта 15 пускового переключателя (ключ повернут до первого упора)

(***)

Питание электромагнитного клапана включения молотильного устройства
