РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

63

327 208 090 - 01 - 2005

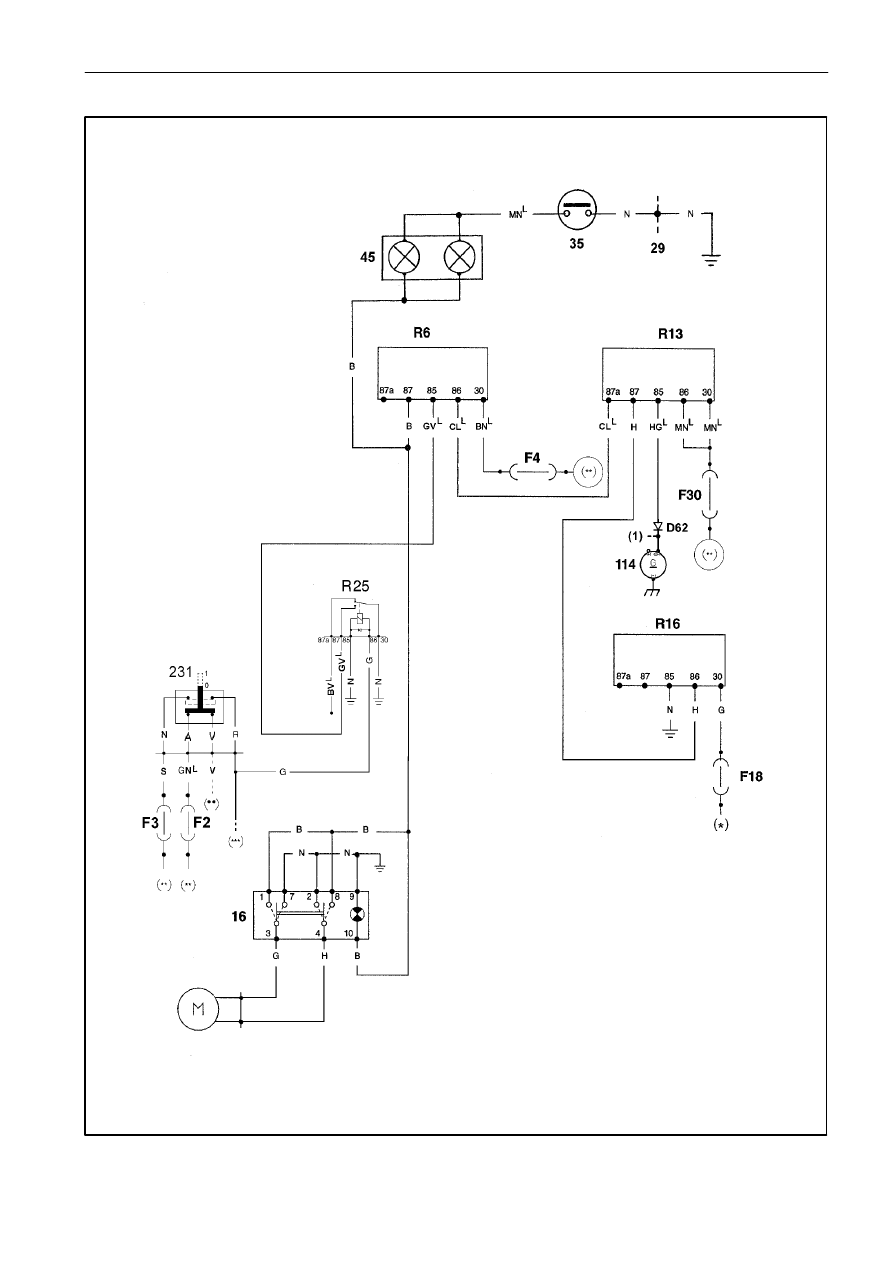

СХЕМА ¹ 11

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

64

327 208 090 - 01 - 2005

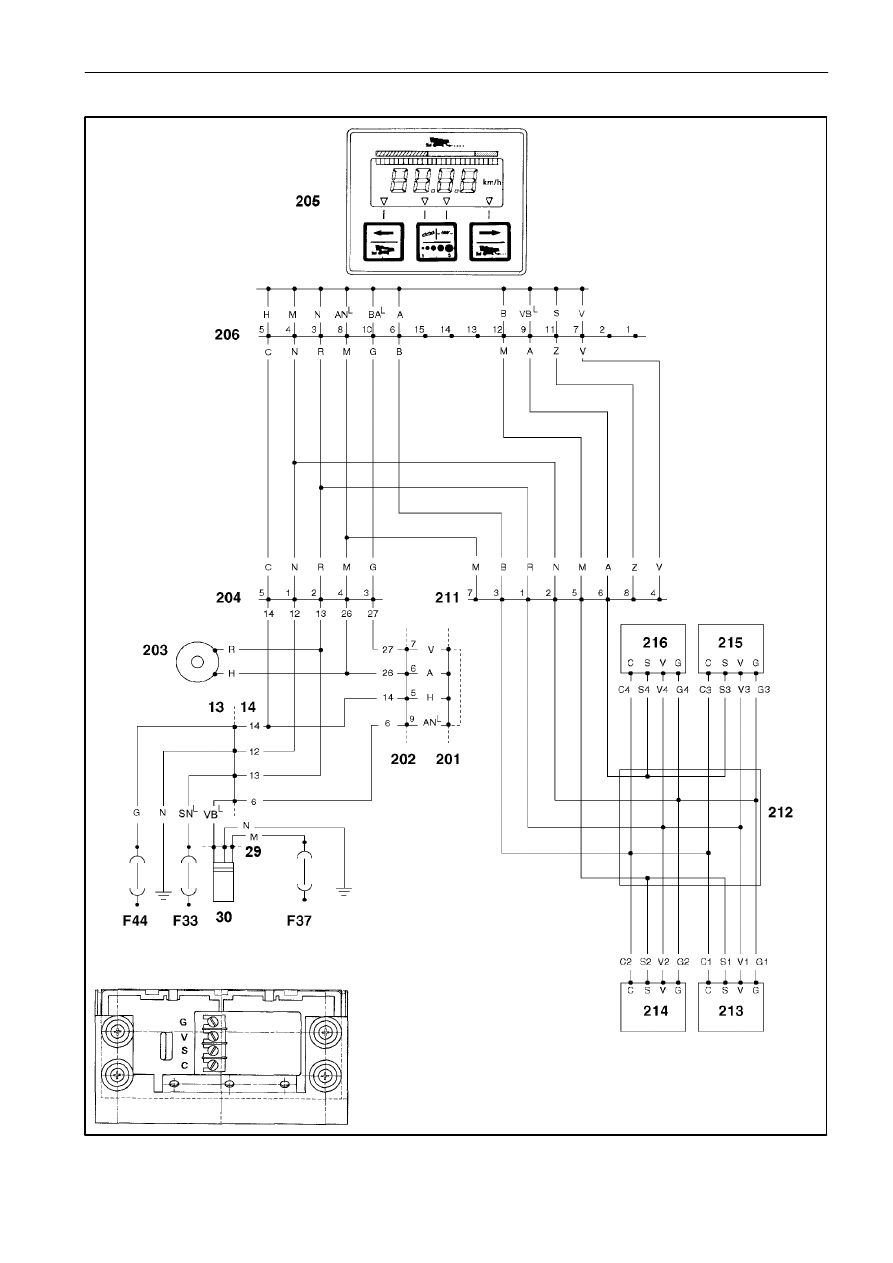

ЭЛЕКТРИЧЕСКАЯ СХЕМА (12) - КОНТРОЛЬ ХАРАКТЕРИСТИК

РИСУНОК ¹

13.

Разъем для дополнительных кабелей бортового компьютера

2-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14.

Разъем для дополнительного кабеля бортового компьютера

2-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29.

Разъем дополнительного кабеля датчика трансмиссии

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30.

Датчик счетчика пройденного пути

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

201.

Бортовой компьютер

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

202. Разъем бортового компьютера

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

203. Зуммер (внутри устройства Agritronic)

204. Соединение компьютера и монитора характеристик

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

205. Монитор характеристик

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

206. Разъем монитора характеристик

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

211.

Соединение монитора характеристик и датчика

3 - 4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

212. Герметичное соединение с соединительным кабелем датчика

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

213. Правый датчик сита

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

214. Левый датчик сита

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

215. Датчик правого клавишного соломотряса

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

216. Датчик левого клавишного соломотряса

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

F33. Предохранитель (3 A) для монитора характеристик и питания зуммера

F37.

Предохранитель (3 A) для питания датчика счетчика пройденного пути

F44. Предохранитель (7,5 A) для монитора характеристик и подсветки бортового компьютера

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

65

327 208 090 - 01 - 2005

СХЕМА ¹ 12

-

буквенные обозначения кабеля:
G

-

”масса”

V

-

положительное напряжение 12 В

S

-

сигн ал 7

÷11 В

C

-

5

÷7,5 В (в зависимости от заданной на мониторе чувствительности)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

66

327 208 090 - 01 - 2005

ЭЛЕКТРИЧЕСКАЯ СХЕМА (13) -УПРАВЛЕНИЕ БОРТОВОГО КОМПЬЮТЕРА

РИСУНОК ¹

10.

Передатчик уровня топлива

13.

Разъем для дополнительных кабелей бортового компьютера

2-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14.

Разъем для дополнительного кабеля бортового компьютера

2-3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18.

Датчик частоты вращения вентилятора

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29.

Разъем дополнительного кабеля датчика трансмиссии

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

30.

Датчик счетчика пройденного пути

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32.

Микровыключатель счетчика гектаров переднего элеватора

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33.

Разъем для дополнительного кабеля микровыключателя счетчика гектаров

10

. . . . . . . . . . . . . . . . . .

44.

Датчик частоты вращения битера

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

201.

Бортовой компьютер

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

202. Соединение бортового компьютера

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

203. Зуммер (в устройстве Agritronic)

204. Соединение бортового компьютера и монитора характеристик

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

241.

Разъем ЭБУ двигателя

294. CAN+ / CAN- data line connector from engine

F32. Предохранитель (3 A) питания бортового компьютера

F33. Предохранитель (3 A) питания зуммера

F37.

Предохранитель (3 A) питания датчика

F44. Предохранитель (7,5 A) подсветки компьютера

ПРИМЕЧАНИЕ: ПОЛЬЗОВАНИЕ СЧЕТЧИКОМ ГЕКТАРОВ

-

Счетчик гектаров работает, когда цепь между контактами 1 и 8 разъема 202
разомкнута (включен микровыключатель 32).
