Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 78

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

51

327 208 090 - 01 - 2005

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

52

327 208 090 - 01 - 2005

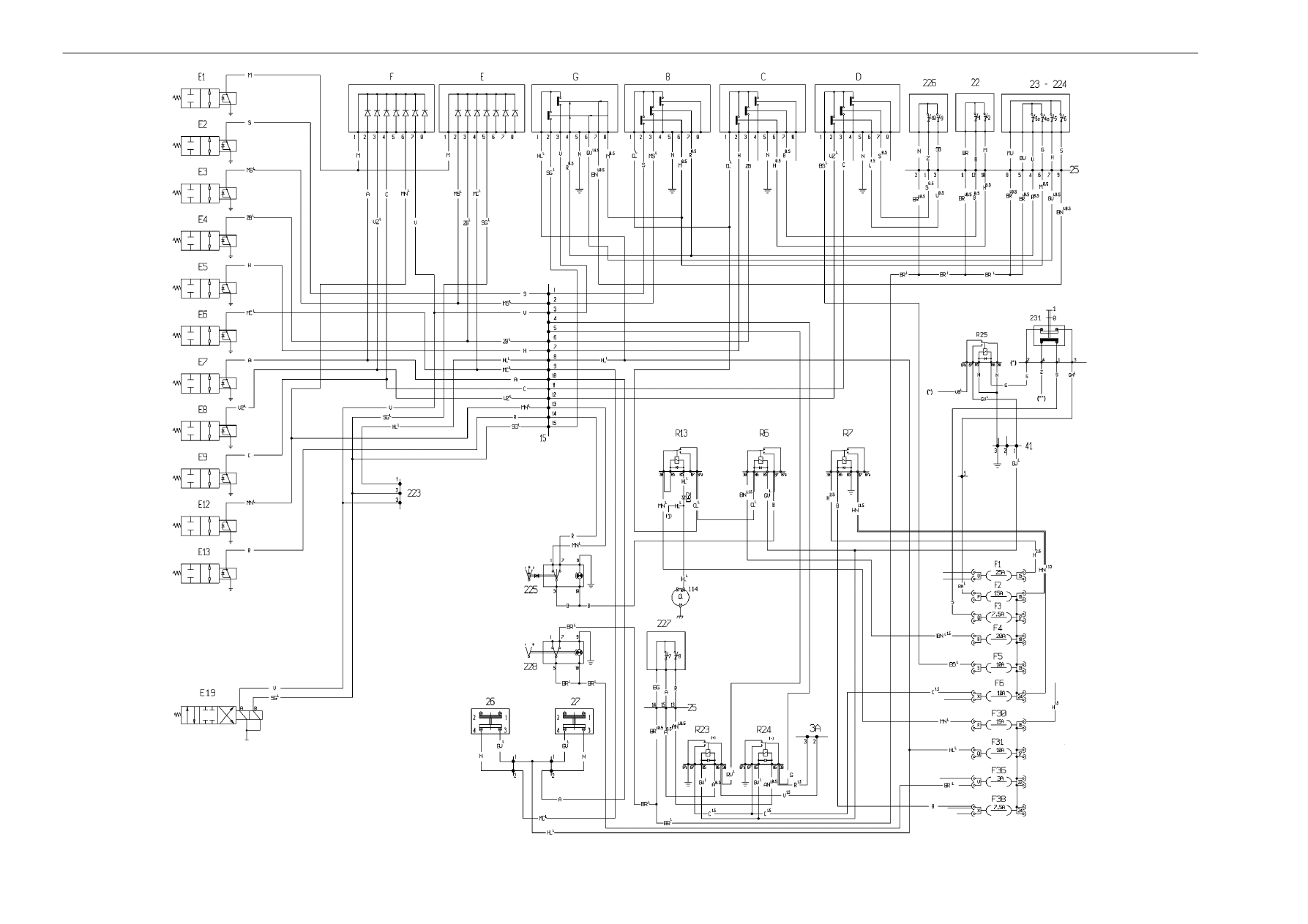

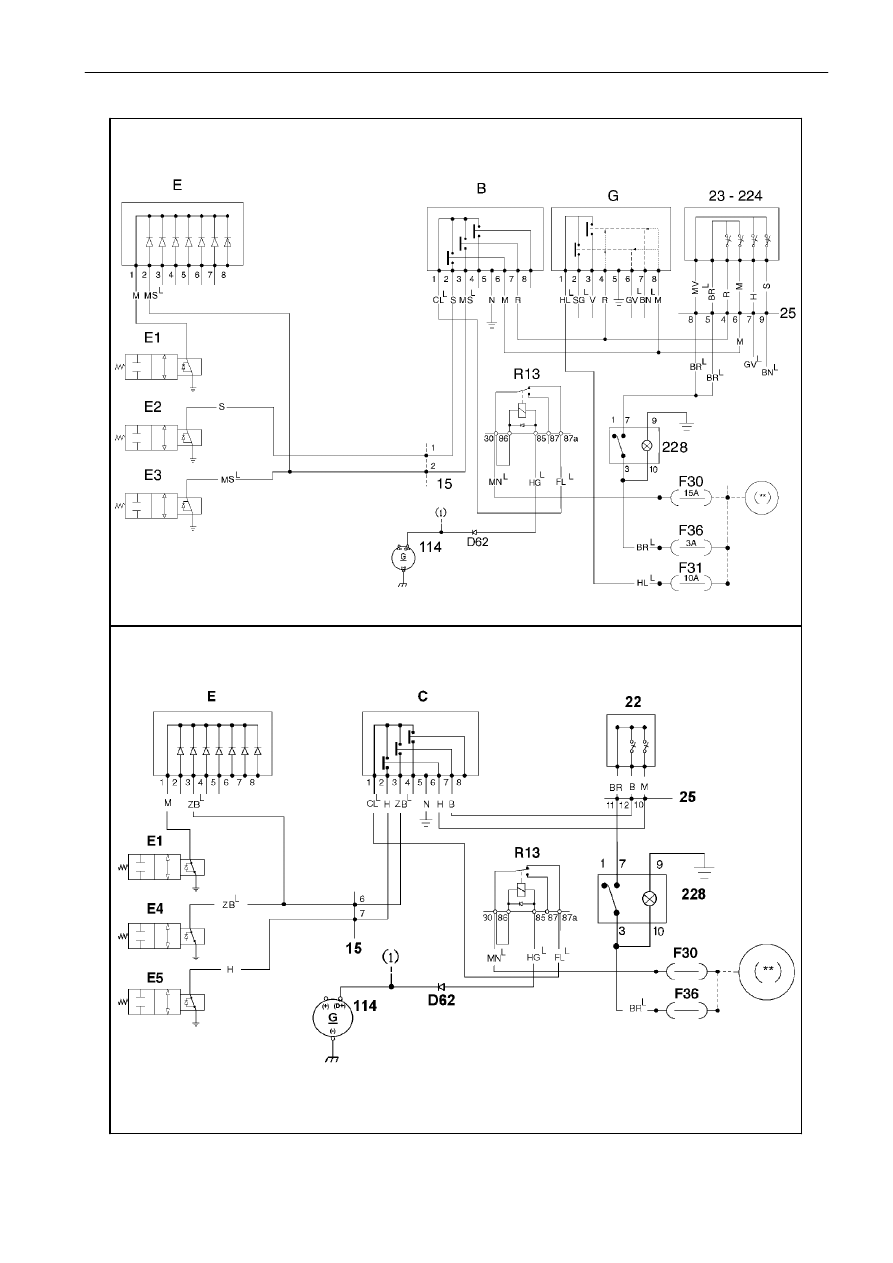

СХЕМА (3) - РУЧНОЕ УПРАВЛЕНИЕ ВЕРТИКАЛЬНЫМ ПОЛОЖЕНИЕМ ЖАТКИ

РИСУНОК ¹

E1.

Золотниковый электромагнитный клапан (закрывающий)

E2.

Электромагнитный клапан (нормально закрытый) опускания жатки

E3.

Электромагнитный клапан (нормально закрытый) поднимания жатки

(1)

к сигнальной лампе низкого заряда генератора

15.

Разъем в панели управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23.

Кнопки управления вертикальным положением жатки

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114.

Генератор

224. Кнопка управления поперечной ориентацией жатки (дополнительное оборудование)

2

. . . . . . . . .

228. Переключатель отключения управления от многофункционального рычага

16

. . . . . . . . . . . . . . . . .

B.

Коробка реле для электронного управления (3 функции)

E.

Коробка диодов (для питания электромагнитного клапана E1)

G.

ЭБУ управления ориентацией жатки (дополнительное оборудование)

2

. . . . . . . . . . . . . . . . . . . . . . . .

D62. Диод обеспечения работы двигателя

R13. Реле обеспечения работы двигателя

F30. Предохранитель (15 A)

F31.

Предохранитель (10 A)

F36

Предохранитель (3 A)

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

СХЕМА (4) - УПРАВЛЕНИЕ ВЕРТИКАЛЬНЫМ ПОЛОЖЕНИЕМ ЖАТКИ

РИСУНОК ¹

E1.

Золотниковый электромагнитный клапан (закрывающий)

E4.

Электромагнитный клапан (нормально закрытый) поднимания мотовила

E5.

Электромагнитный клапан (нормально закрытый) опускания мотовила

(1)

к сигнальной лампе низкого заряда генератора

15.

Разъем в панели управления

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22.

Кнопки управления вертикальным положением мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114.

Генератор

228. Переключатель отключения управления от многофункционального рычага

16

. . . . . . . . . . . . . . . . .

C.

Коробка реле для электронного управления (3 функции)

D62. Диод обеспечения работы двигателя

E.

Коробка диодов (для питания электромагнитного клапана E1)

R13. Реле обеспечения работы двигателя

F30

Предохранитель (15 A)

F36

Предохранитель (3 A)

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

53

327 208 090 - 01 - 2005

СХЕМА ¹

3

СХЕМА ¹

4

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

54

327 208 090 - 01 - 2005

СХЕМА (5) - УПРАВЛЕНИЕ ГОРИЗОНТАЛЬНЫМ ПОЛОЖЕНИЕМ ЖАТКИ

РИСУНОК ¹

E1.

Золотниковый электромагнитный клапан (закрывающий)

E6.

Электромагнитный клапан движения мотовила назад (нормально закрытый)

E7.

Электромагнитный клапан движения мотовила вперед (нормально закрытый)

15.

Разъем для дополнительного кабеля управляющего клапана

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26.

Микровыключатель контроля заднего перемещения мотовила

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27.

Микровыключатель контроля перемещения мотовила вперед

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E.

Диодный блок для обеспечения питания электромагнитного клапана Е1

2

. . . . . . . . . . . . . . . . . . . . . . .

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1

2

. . . . . . . . . . . . . . . . . . . . . . .

F31.

Предохранитель (10 A)

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)

СХЕМА (6) - УПРАВЛЕНИЕ ПОЛОЖЕНИЕМ РАЗГРУЗОЧНОЙ ТРУБЫ

РИСУНОК ¹

E1.

Золотниковый электромагнитный клапан (закрывающий)

E8.

Электромагнитный клапан открывания разгрузочной трубы (нормально закрытый)

E9.

Электромагнитный клапан закрывания разгрузочной трубы (нормально закрытый)

15.

Разъем в панели управления для управляющего клапана

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

226. Кнопки позиционирования разгрузочной трубы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления от многофункционального рычага

16

. . . . . . . . . . . . . . . . . . .

D.

ЭБУ управления разгрузочной трубой

F.

Диодный блок для обеспечения питания электромагнитного клапана Е1

2

. . . . . . . . . . . . . . . . . . . . . . .

F5.

Предохранитель (10 A)

F36. Предохранитель (3 A)

(**)

От контакта 15 ключа пускового переключателя (ключ повернут до первого упора)
