Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 76

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

43

327 208 090 - 01 - 2005

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ

НАЗВАНИЕ

¹ СХЕМЫ

СТР.

Общая информация

44-45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрогидравлическое и электрическое управление

46-47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Реле питания цепи электрогидравлического управления управляющего клапана

1

49

. . . .

. . . . . . . .

Общая схема электрической системы управляющего клапана

2

51

. . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема ручного управления вертикальным положением жатки

3

53

. . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема управления вертикальным положением мотовила

4

53

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема управления горизонтальным положением мотовила

5

55

. . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема управления положением разгрузочной трубы

6

55

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема управления вариатором частоты вращения мотовила

7

57

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема управления вариатором частоты вращения битера

8

57

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Схема электрогидравлического управления

9

59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . .

Запуск двигателя - звуковой сигнал заднего хода и включенного стояночного
тормоза электрическая схема

10

61

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема светового индикатора управления вариатором
вентилятора для расположения жатки на земле

11

63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема контроля характеристик

12

65

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема управления бортового компьютера

13

67

. . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема автоматического управления жаткой

14

69

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема многофункциональных световых индикаторов

15

71

. . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема управления частотой вращения соломорезки и вала

16

73

. . . . . . . . .

. . . . . . .

Электрическая схема управления гидростатическим контуром

17

75

. . . . . . . . . . . . . . . . . . . .

. . . . . . .

Схема электрической системы оборудования освещения

18

77

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Схема электрической системы кабины

19

79

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема управления верхнего освещения складной жатки

20

81

. . . . . . . . . . . .

. . . . . . .

Электрогидравлическая схема отключения вспомогательного цилиндра

21

83

. . . . . . . . . . .

. . . . . . .

Электрическая схема управления устройством автоматической установки уровня
и выравниванием жатки (заказывается дополнительно)

22

85

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема управления дефлектором разбрасывателя
соломенной сечки

23

87

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема многофункционального рычага

24

87

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Электрическая схема регулируемого зеркала заднего вида

25

89

. . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

Разъем кабеля датчика монитора характеристик

26

90

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . .

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

44

327 208 090 - 01 - 2005

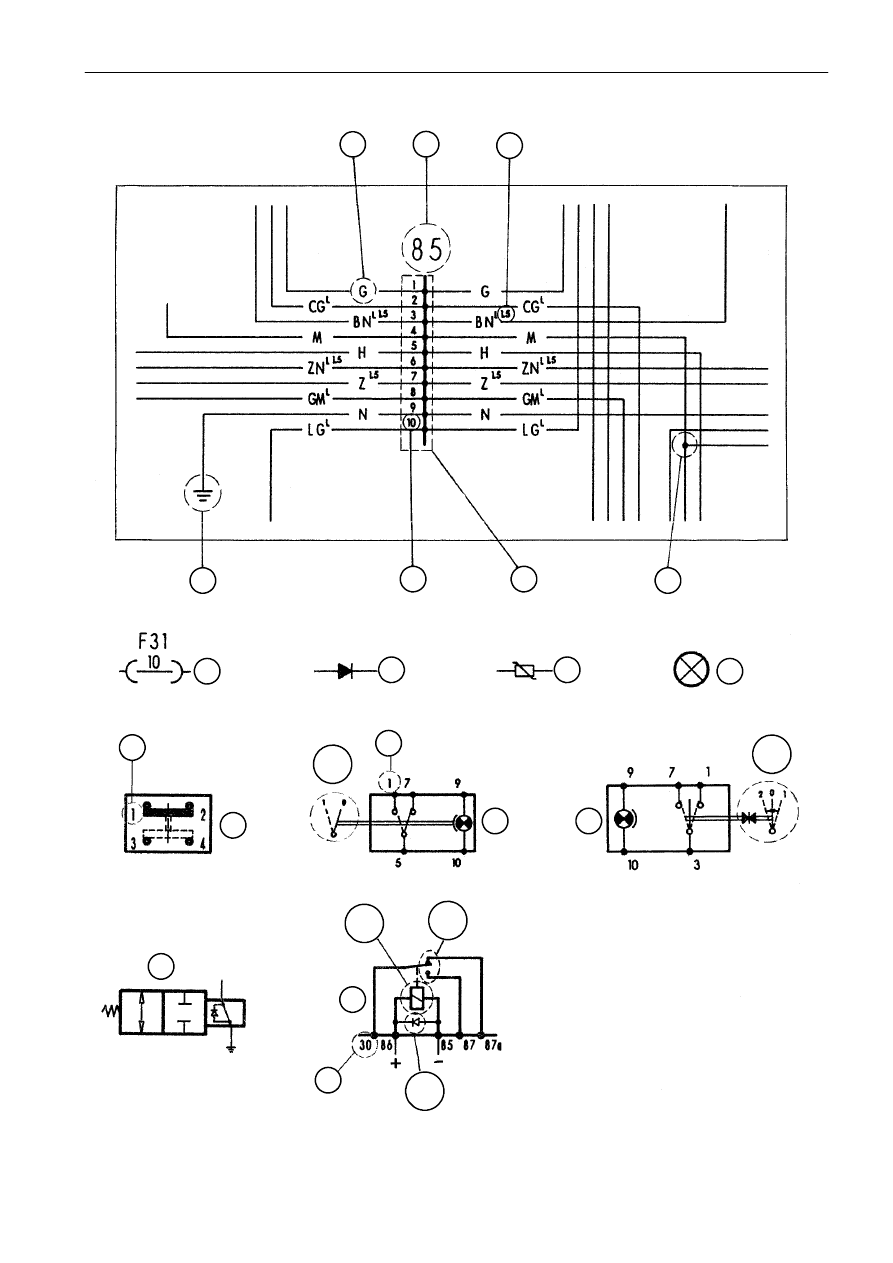

СИМВОЛЫ И ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ НА СХЕМАХ

1.

Цвет кабеля

2.

Ссылка на деталь, указанную в описании схемы

3.

Сечение кабеля, в мм

2

(кабели, размер которых не указан, имеют сечение 1 мм

2

)

4.

Соединение с ”массой”

5.

Расположение кабелей в разъемах, розетках, переключателях, реле и т.д.

6.

Разъем

7.

Точка с неразъемным соединением

8.

Предохранитель  31 с номиналом 10 А

9.

Диод

10.

Варистор

11.

Лампа, световой индикатор, сигнальная лампа и т.д.

12.

Микровыключатель

13.

Переключатель или управляющий переключатель

13A.

Положения переключателей

14.

Кулисный переключатель

14A.

Положения кулисного переключателя

15.

Электромагнитный клапан

16.

Реле с защитным диодом

16A.

Электромагнит привода реле (присоединен к клеммам 85 и 86)

16B.

Контакты реле (присоединены к клеммам 30 - 87 - 87a)

16C.

Защитный диод электромагнита

ПРИМЕЧАНИЕ: -

если компоненты показаны на схеме в заблокированном положении, то при снятии
компонента он будет находиться в этом положении.

-

Всегда

используйте

реле

с

защитными

диодами

и

с

характеристиками,

соответствующими функциям реле.

-

Запрещается изменять полярность клемм 85 и 86.

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ

A

ГОЛУБОЙ

B

БЕЛЫЙ

C

ОРАНЖЕВЫЙ

G

ЖЕЛТЫЙ

H

СЕРЫЙ

L

СИНИЙ

M

КОРИЧНЕВЫЙ

N

ЧЕРНЫЙ

R

КРАСНЫЙ

S

РОЗОВЫЙ

V

ЗЕЛЕНЫЙ

Z

ФИОЛЕТОВЫЙ

ПРИМЕЧАНИЕ: примеры обозначения цветов двухцветных проводов

-

BN

L

=

Белый - Черный (кабель окрашен в два цвета по всей длине)

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

45

327 208 090 - 01 - 2005

1

2

3

4

5

6

7

8

9

10

11

5

12

13A

5

13

14

14A

15

5

16

16A

16B

16C

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

46

327 208 090 - 01 - 2005

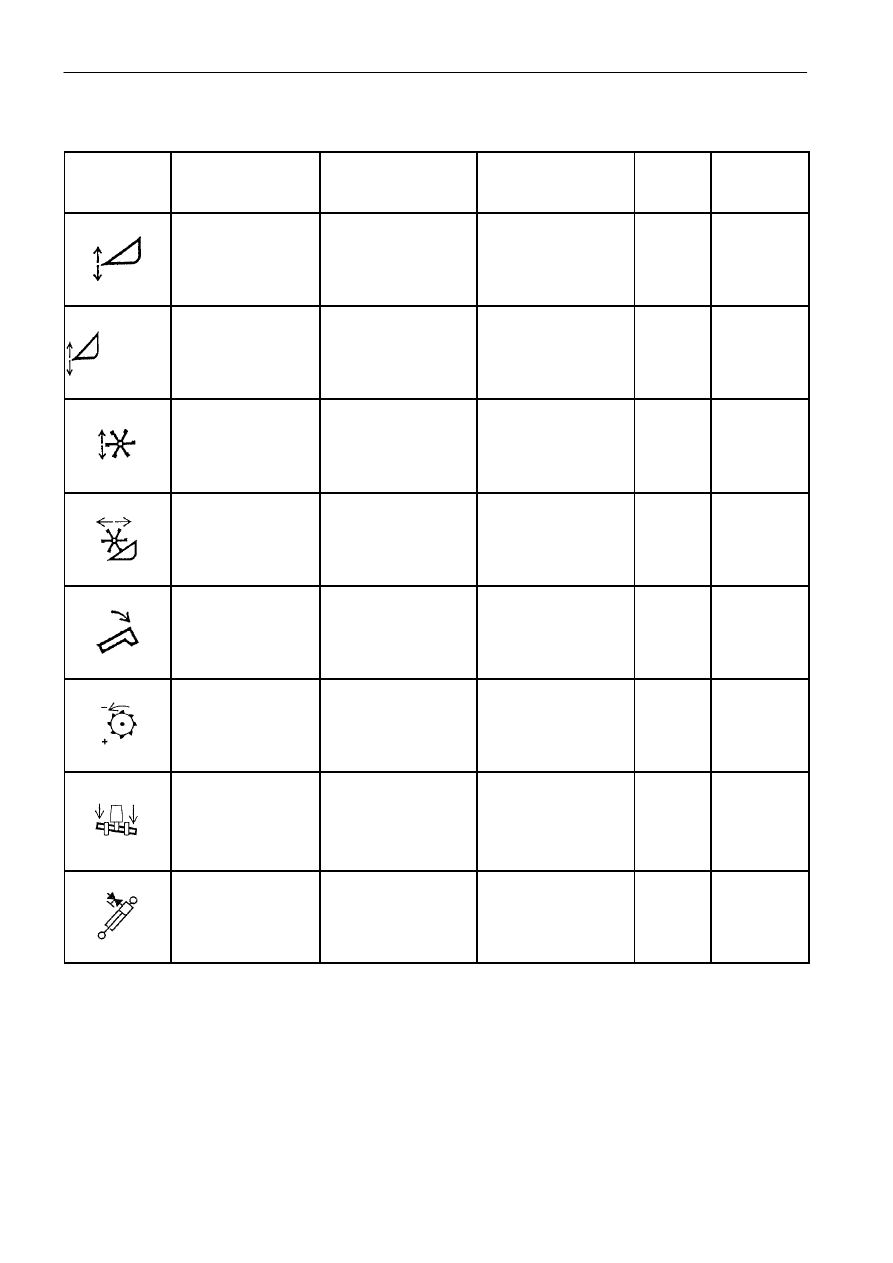

КОМПОНЕНТЫ ЭЛЕКТРОГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ

СИМВОЛ

НАЗНАЧЕНИЕ

ПРЕДОХРАНИТЕЛИ

РЕЛЕЙНЫЕ

ПЕРЕКЛЮЧАТЕЛИ

ДИОДЫ

СХЕМА

КОЛ-ВО

Ручное

управление

положением жатки

29-30-36

R13-B

E

3

АВТОМАТИ-
ЧЕСКОЕ

Автоматическое

управление

положением жатки

29-30-34-44

R12-R13

E

14

Вертикальное

положение

мотовила

29-30-36

R13-C

E

4

Установка

горизонтального

положения

мотовила

29-31

----

E-F

5

Положение

разгрузочной

трубы

1-5-36

R7-D

F

6

Частота оборотов

битера

1-4-29-30-38

R6-R7-R13-

R25

F

8

Поперечное

выравнивание

жатки

29-31-36

G

E-F

22/23

Вспомогательный

гидроцилиндр

30

R13.

21
