РЕГУЛИРОВКИ

5-30

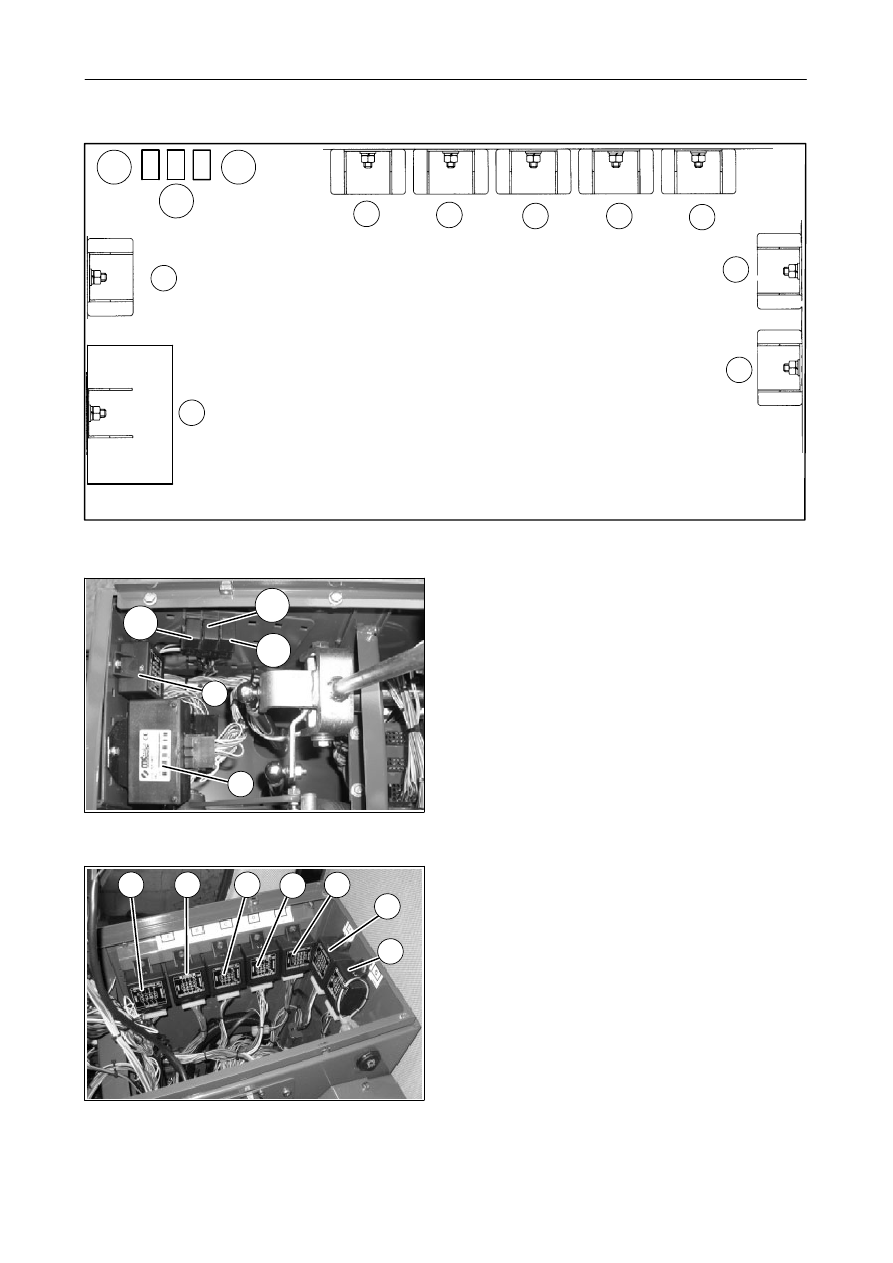

ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ, РАСПОЛОЖЕННОЕ ВНУТРИ ПАНЕЛИ ПРИБОРОВ

69

A

B

C

D

E

F

G

H

R

26

R

25

R

40

R

40

R

40

I

70

71

E

D

C

B

A

F

G

I

R

26

H

R

40

R

25

A

Зуммер

B

Коробка

реле

для

ручного

управления

подъемом и опусканием жатки

C

Коробка

реле

для

вертикальной

регулировки

положения

мотовила,

электромагнитный

клапан

ограничения

потока и отсечной электромагнитный клапан
для двух аккумуляторов (используемых при
работе системы Terra Control)

D

Коробка

реле

регулировки

положения

разгрузочного шнека и светового индикатора
общей аварийной сигнализации.

E

Коробка диода для соленоида главного
клапана

в

блоке

клапанов

(с

правой

стороны).

F

Коробка диода для соленоида главного
клапана в блоке клапанов (с левой стороны)

G Коробка реле для регулировки положения

жатки (только в моделях с возможностью
поперечного самоустанавливания жатки).

H

Коробка диодов для соленоида главного
клапана,

управляющего

включением

электрогидравлики.

I

Электронный блок управления для рукоятки
аварийного останова, расположенной рядом
с сиденьем оператора.

РАЗДЕЛ 5

5-31

R1

- Блок аварийной сигнализации для системы управления оборотами трансмиссии узла очистки

R2

- Блок аварийной сигнализации для системы управления оборотами трансмиссии узла

возврата

R3

- Блок аварийной сигнализации для системы управления оборотами соломорезки

R4

- Не используется

R5

- Не используется

R6

- Реле для включения систем управления скорости цилиндра, вентилятора и мотовила (при

работающем двигателе и включенной молотилке)

R7

- Вспомогательное реле для обеспечения функционирования предохранителей 2, 3, 4 и 5

R8

- Реле управления соломорезки

R9

- Не используется

R10

- Не используется

R11

- Релейный

переключательдля

прерывания

пуска

двигателя

при

включенном

электрогидравлическом управлении

R12

- реле блока ”Terra Control” для опускания жатки (только при работающем двигателе)

R13

- Реле включенного двигателя

R14

- Реле управления стоп-сигналами

R15

- Вспомогательное реле для обеспечения функционирования предохранителей 40, 41 и 42

R16

- Не используется

R17

- Не используется

R18

- Реле управления вращающегося маячка системы заполнения зернового бункера.

R19

- Вспомогательное реле для обеспечения функционирования предохранителей 52, 53, 54 и 55

R20

- Реле управления звуковым рожком

R21

- Мигающие фонари

R22

- Не используется

R23

- Релейный переключательвариатора оборотов мотовила или положения режущего ножа (под

платформой привода)

R24

- Релейный переключательвариатора оборотов мотовила или положения режущего ножа (под

платформой привода)

R25

- Релейный переключательдля блока аварийной сигнализации по оборотам вала и для

включения релейных переключателей R6, R23 и R24

R26

- Релейный переключательдля блока аварийной сигнализации по оборотам и для включения

и выключения соломорезки.

R40

- Релейный

переключательдля

”общего”

электромагнитного

клапана

включения

электрогидравлической системы

РЕГУЛИРОВКИ

5-32

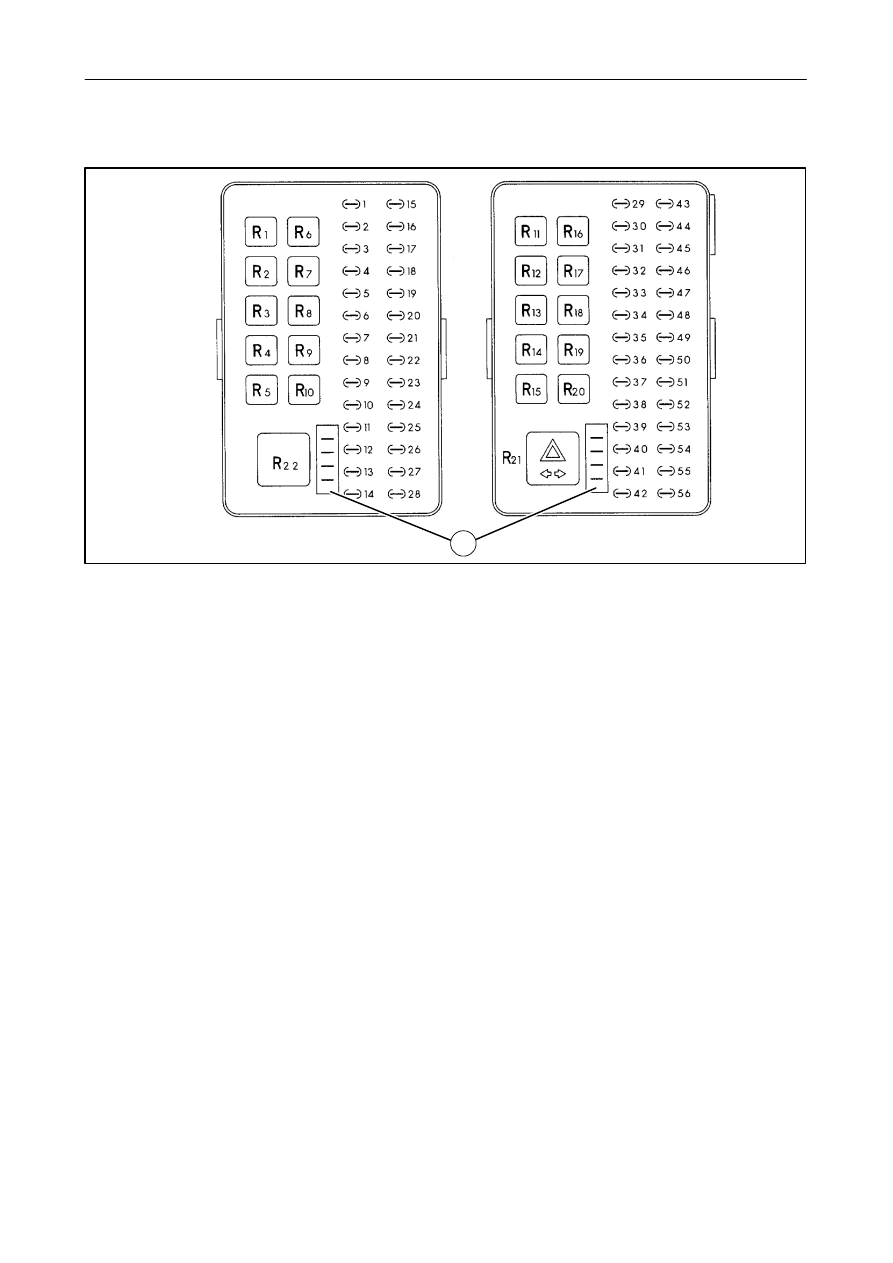

ПРЕДОХРАНИТЕЛИ И ДИОДЫ

72

нижняя коробка

верхняя коробка

57

1

- 25A

Для функционирования предохранителей 2, 3, 4, 5 и 6.

2

- 15A

Включение и выключение соломорезки и управляющий контур выключения молотилки

3

- 10A

Включение и выключение системы разгрузки зернового бункера и управляющий контур
включения молотилки

4

- 20A

Вариатор цилиндра, вариатор вентилятора и световой индикатор давления жатки на
почву

5

- 10A

Управление шнеком для разгрузки урожая, коробка реле включения и выключения
жатки и полный привод (если установлен)

6

- 20A

Электрический вариатор мотовила / реле управления режущих ножей для кукурузы и
расстилочное устройство соломорезки (если оно установлено)

7

- 25A

Не используется

8

- -

Свободно

9

- -

Свободно

10 - -

Свободно

11

- -

Свободно

12 - -

Свободно

13 - Диод 1A Индикатор засорения масляного фильтра гидравлического контура
14 - Диод 1A Не используется
15 - 15A

Одновременное мигание

16 - 10A

Не используется

17 - 10A

Не используется

18 - 20A

Электропитание устройства подогрева топливных фильтров

19 - Диод 1A Прерывание пуска двигателя при включенном переключателе на включение

молотилки.

20 - Диод 1A Прерывание пуска двигателя при включенном переключателе на включение подающего

механизма

21 - Диод 1A Прерывание пуска двигателя при включенном переключателе на включение разгрузки

бункера

РАЗДЕЛ 5

5-33

22 - -

Свободно

23 - -

Свободно

24 - Диод 1A Не используется

25 - Диод 1A Звуковой аварийный сигнал и общий световой индикатор высокой температуры масла

гидравлического контура

26 - Диод 1A Звуковой аварийный сигнал и общий световой индикатор низкого давления масла

гидравлического контура

27 - Диод 1A Звуковой сигнальный рожок закупоривания клавишного соломотряса и застревания

разбрасывателя соломенной сечки в верхнем положении.

28 - Диод 1A Звуковой сигнальный рожок включенного ручного тормоза

29 - 25A

Для функционирования предохранителей 30, 31, 32, 33, 34, 35, 36, 37 и 38

30 - 15A

Функции

R13-R6-R12,

электропитание

устройства

B-C-I;

электропитание

электромагнитного клапана для вспомогательного цилиндра подъема жатки (если он
установлен)

31 - 10A

Коробка реле для поперечной ориентации жатки и электропитание устройства GSAX

32 - 3A

Холодильник (если он установлен)

33 - 3A

Монитор характеристик

34 - 7,5A

Устройство ”Terra-Control”

35 - 7,5A

Реле для вращающихся маячков (заполнение зернового бункера) и сигнального рожка
(засорение клавишного соломотряса или включение стояночного тормоза), световые
индикаторы, бортовой компьютер и зуммер на панели приборов

36 - 3A

Блок аварийной сигнализации, кнопки на рычаге переднего хода машины для
регулировки положения жатки по вертикали, регулировки положения молотила по
вертикали, управления вариатором оборотов молотила, регулировки положения
разгрузочного шнека для зерна, горизонтального самоустанавливания жатки и
продольной регулировки мотовила

37 - 3A

Электропитание датчиков оборотов цилиндра, оборотов вентилятора, счетчика
пройденного пути и оборотов соломорезки

38 - 7,5A

Вспомогательные катушки реле и реле управления стоп-сигналов; включение
вентилятора кабины, освещение кнопок в кабине и электропитание электронной
коробки двигателя (управляется кнопками)

39 - 25A

Для функционирования предохранителей 40, 41 и 42

40 - 15A

Маячок заполнения зернового бункера

41 - 7,5A

Указатели поворота комбайна и прицепа

42 - 7,5A

Звуковой сигнал

43 - 25A

Для функционирования предохранителей 44, 45, 46, 47, 48, 49 и 50

44 - 7,5A

Передний правый и задний левый габаритные фонари, световой индикатор положения
и освещение приборов

45 - 7,5A

Передний левый и задний правый габаритные фонари

46 - 7,5A

Правый ближний свет

47 - 7,5A

Левый ближний свет

48 - 7,5A

Правый дальний свет и индикатор дальнего света

49 - 7,5A

Левый дальний свет

50 - 10A

Стоп-сигналы

51 - 25A

Для функционирования предохранителей 52, 53, 54 и 55

52 - 10A

Передняя левая боковая вспомогательная розетка электропитания

53 - 10A

Фонарьзаднего хода и звуковой сигнал заднего хода

54 - 7,5A

Внутреннее освещение зернового бункера

55 - 7,5A

Передняя правая боковая вспомогательная розетка электропитания

56 - 3A

Обмотка реле для запуска двигателя

57 -

Предохранители и диоды, включенные в поставку
