Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 20

РАБОТА ЖАТКИ

2-32

55

56

3

2

1

4

РЕГУЛИРОВКА

ПОТЕНЦИОМЕТРА

СИСТЕМЫ

КОНТРОЛЯ

ПОЛОЖЕНИЯ

ГЛАВНОГО ПРИЕМНОГО ЭЛЕВАТОРА

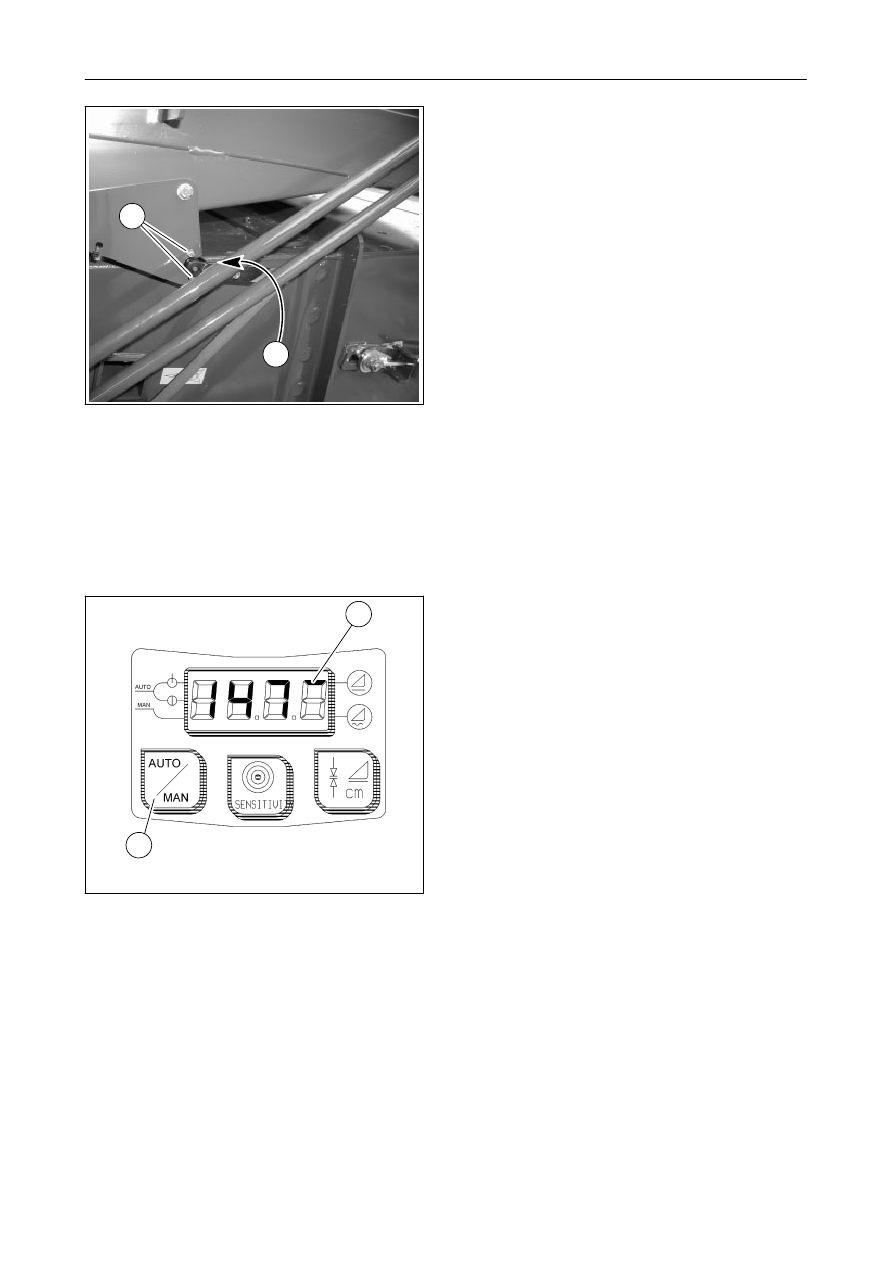

Рис. 55 и 56

Регулировка

датчика

угла

положения

(1)

выполняется следующим образом:

a. поднятьжатку на 40 см над уровнем земли

(на плоской поверхности);

b. нажатькнопку

АВТОМАТИЧЕСКИЙ/

РУЧНОЙ

(2)

блока

электрического

управления Terra-Control и отпуститьее
только после перемещения кнопки в первое
положение;

c. на дисплее отобразится сегмент (3) со

значением 147;

d. при

отображении

на

дисплее

другого

значения

ослабитьдва

винта

(4)

и

поворачиватьдатчик угла положения (1)
таким

образом,

чтобы

получить

значение 147;

e. затянутьдва винта (4).

РАЗДЕЛ 2

2-33

ОРГАНЫ УПРАВЛЕНИЯ В КАБИНЕ
(наверху справа)

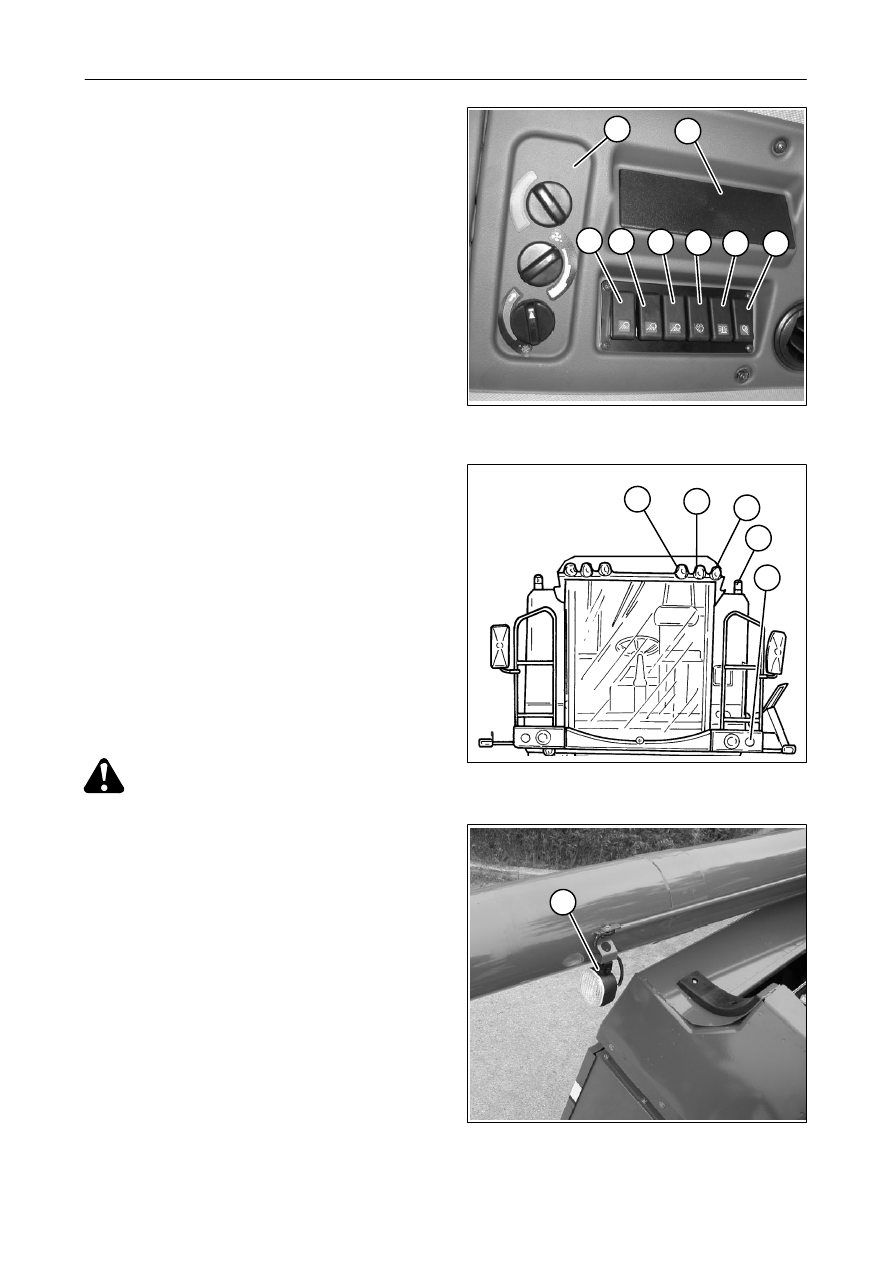

Рис. 57

На правой стороне крыши кабины находятся
следующие органы управления:

a.)три органа управления (1) для обработки

воздуха;

b.)место (2), подготовленное для установки

радио;

c.)двухпозиционный переключатель(3) для

включения /выключения центрального (12) и
внутреннего (10) рабочего освещения.

d.)переключатель(4) для включения / выклю-

чения наружного рабочего освещения (11);

e.)переключатель(5) для включения/выклю-

чения переднего рабочего освещения (13);

ПРЕДОСТЕРЕЖЕНИЕ: не передвигать-
ся

по

дорогам

общественного

пользования на машине с включенным

рабочим освещением. При передвижении по
дороге наружные фонари разгрузки бункера
(15) должны быть выключены.

f.)переключательстеклоочистителя

(6)

с

управлением

омывателя

стекол

(бачок

жидкости омывателя стекла располагается
сзади сиденья);

g.)переключательвращающегося маячка (14);

h.)переключатель(8)

для

включения

/

выключения

наружного

освещения

разгрузчика зернового бункера (15).

57

1

5

4

2

58

59

10

12

11

14

7

3

8

6

13

15

РАБОТА ЖАТКИ

2-34

ВКЛ

ВЫКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

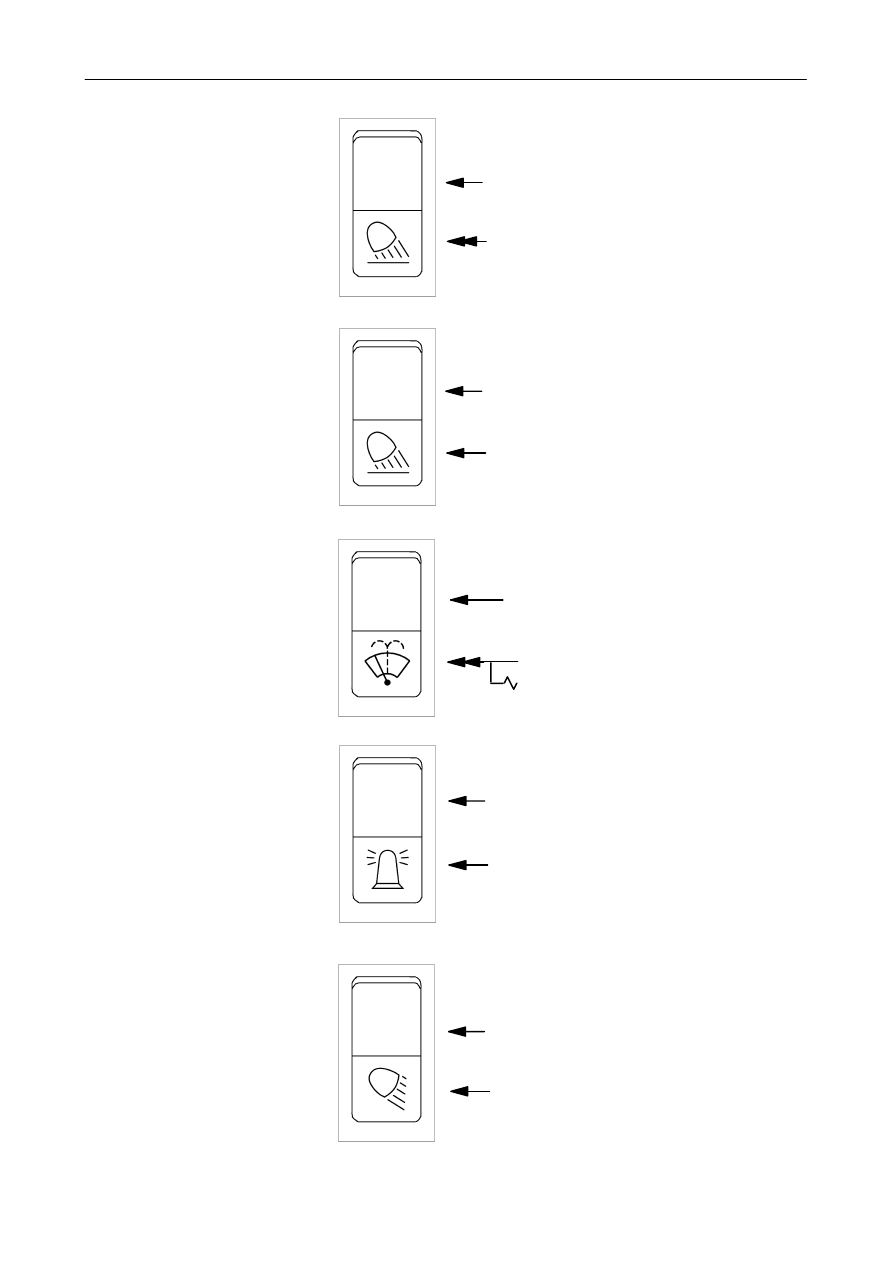

3. Переключатель:

- 1-е нажатие - центральное
рабочее освещение;
- 2-е нажатие - внутреннее
рабочее освещение.

4. Переключательнаружного

рабочего освещения.

5. Переключательпереднего

рабочего освещения.

6. Переключательстеклоочи-

стителя

с

управлением

омывателя стекол.

7.

Переключательдля
вращающихся маячков.

8. Переключательнаружного

освещения.

ВКЛ - 2 положение = омывательлобо-
вого стекла

ВКЛ - 1 положение = стеклоочиститель
лобового стекла

РАЗДЕЛ 2

2-35

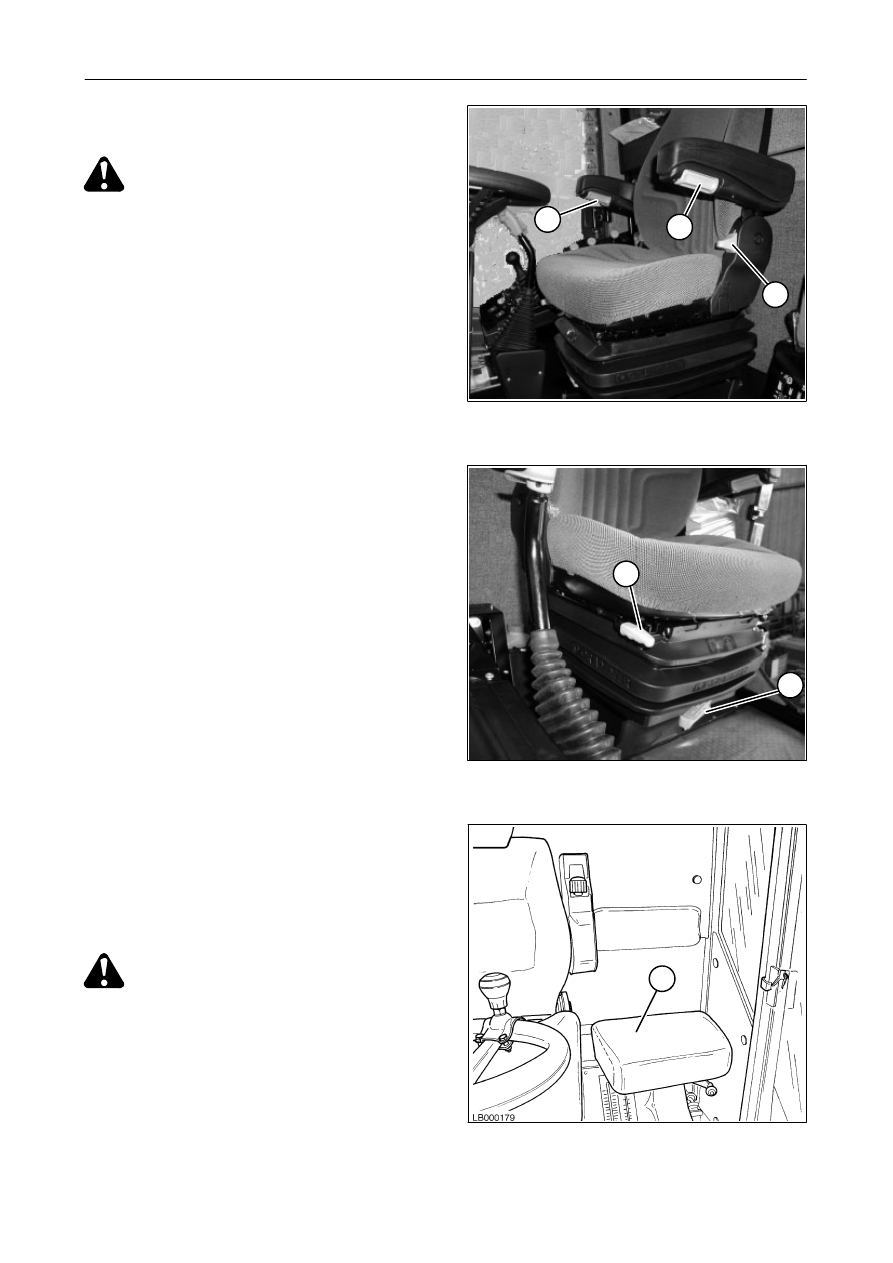

СИДЕНЬЕ ОПЕРАТОРА - рис. 60-61

ПРЕДОСТЕРЕЖЕНИЕ: сиденье обору-
довано автоматическим устройством,
предотвращающим серьезное травми-

рование оператора.
Eсли во время работы (c включенным приводом)
оператор покидает сиденье, то через несколько
секунд все вращающиеся части автоматически
останавливаются (см. стр. 1-31).

Сиденье

может

быть

отрегулировано

в

соответствии с физическими особенностями и
практическими потребностями оператора.

Ниже перечислены основные части сиденья,
которые можно отрегулировать:

- Ручка,

регулирующая

высоту

подлокот-

ника (1);

- Рычаг (2) для регулировки наклона сиденья

назад;

- Рычаг (3) для регулировки положения сиденья

(вперед – назад);

- Рычаг (4) для регулировки веса оператора.

Нагрузку на подвеску можно регулироватьв
диапазоне от 50 до 120 кг, в зависимости от
веса оператора.

СИДЕНЬЕ ДЛЯ ОБУЧЕНИЯ
Рис. 62

Слева

от

сиденья

оператора

находится

дополнительное сиденье (1), которое можно
использовать для одного лица, проходящего
обучение

во

время

уборочных

работ,

не

использовать сиденье для других лиц.

ПРЕДУПРЕЖДЕНИЕ: Данное сиденье не
предназначено для детей.

Во время движения комбайна по дорогам
разрешается перевозка на дополнительном
сиденье

одного

лица,

участвующего

в

сельскохозяйственных работах, только если это
предусмотрено

государственными

инструк-

циями

и

в

официальном

разрешении

на

движение по дорогам указано на возможность
перевозки дополнительного лица.

60

61

62

1

3

4

1

2

1
