Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 108

447

7 Техническое обслуживание – базовая машина

7.10 Приводные ремни справа

9358

– Надеть защитный элемент (D)

и его заблокировать
быстродействующие замки.

(рис. 87)

34352

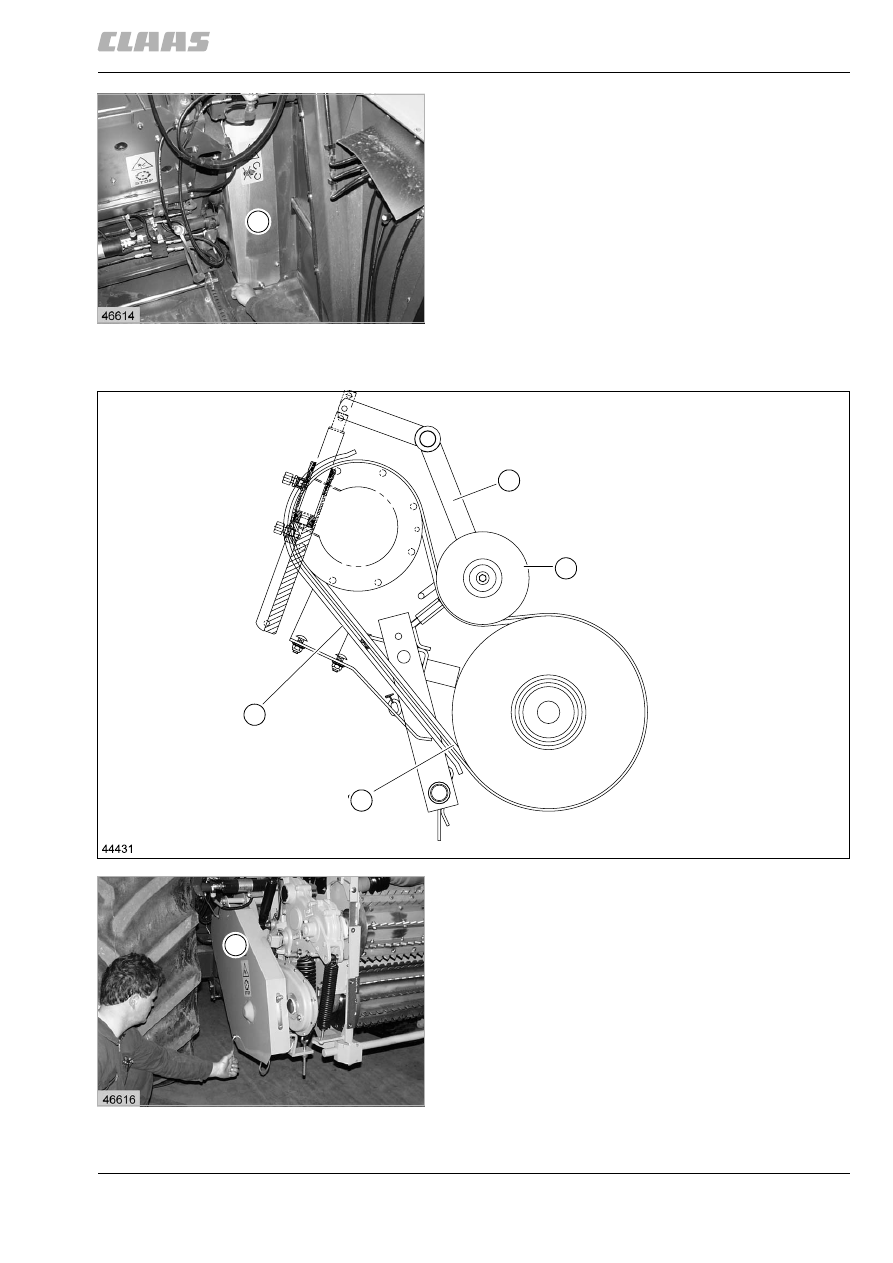

7.10.7 Снятие приводного ремня (12) подающего инструмента

87

12610

D

12612

88

D

F

C

12

89

12613

A

448

7 Техническое обслуживание – базовая машина
7.10 Приводные ремни справа

9358

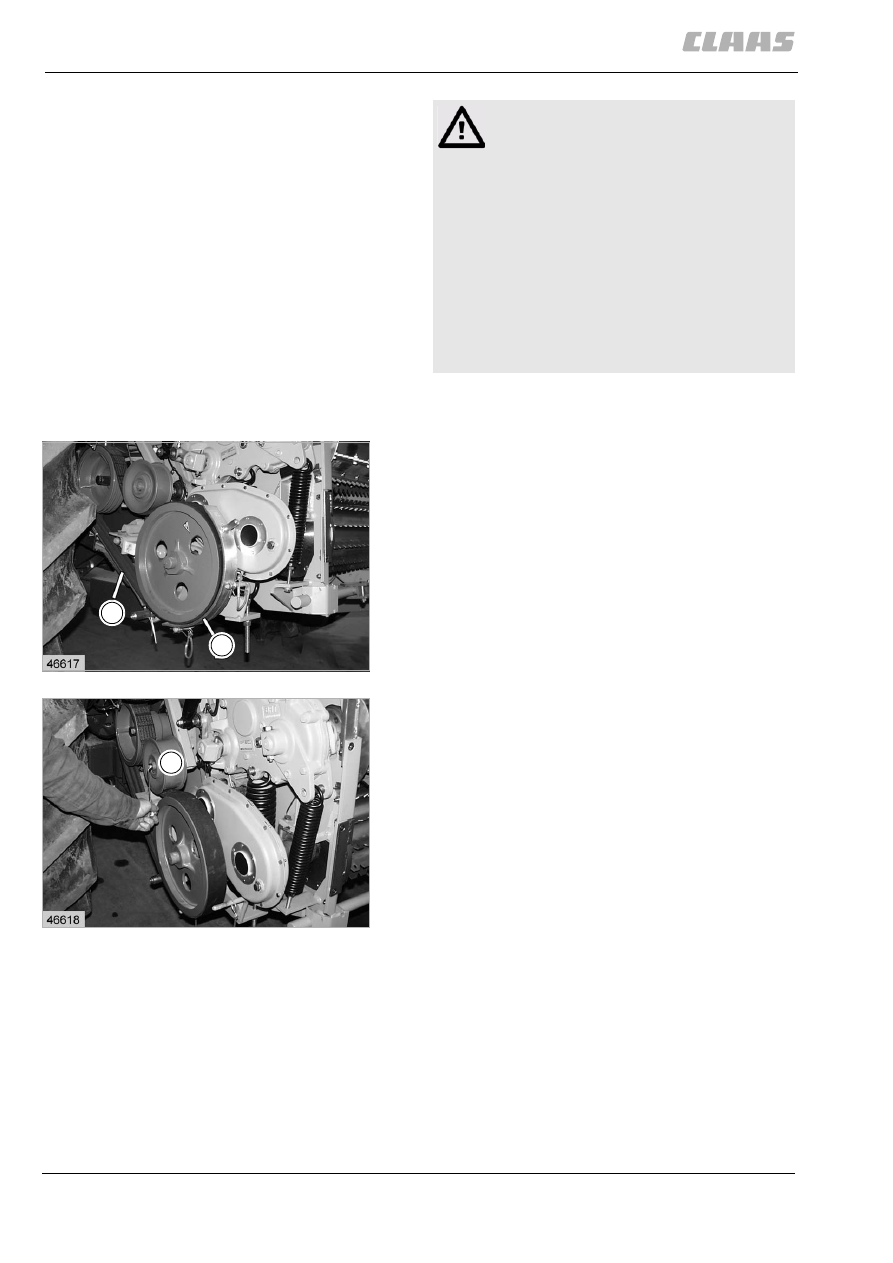

– Снять защитный элемент (A).

(рис. 89)

– Расстопорить направляющую (B) ремня

и снять.

– Открутить направляющую (C) ремня.

(рис. 90)

– Открутить натяжной ролик (D) и стянуть

с держателя натяжного ролика.

– Снять ремень (12).

(рис. 88, 91)

34353

7.10.8 Надеть и отрегулировать приводной
ремень (12) подающего устройства

– Надеть ремень (12) на клиноременные шкивы.
– Прикрутить натяжной ролик (D) к держателю

натяжного ролика.

– Прикрутить направляющую (C) на

равномерном расстоянии относительно
ремня (12).

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

90

12614

C

B

91

12615

D

449

7 Техническое обслуживание – базовая машина

7.10 Приводные ремни справа

9358

– Надеть и застопорить направляющую (B)

ремня.

– Прикрутить защитный элемент (A).

(рис. 88–91)

450

7 Техническое обслуживание – базовая машина
7.11 Установка сжатого воздуха (машины с электрогидравлическим регулятором движения)

9358

7.11 Установка сжатого воздуха
(машины с электрогидравлическим
регулятором движения)

34621

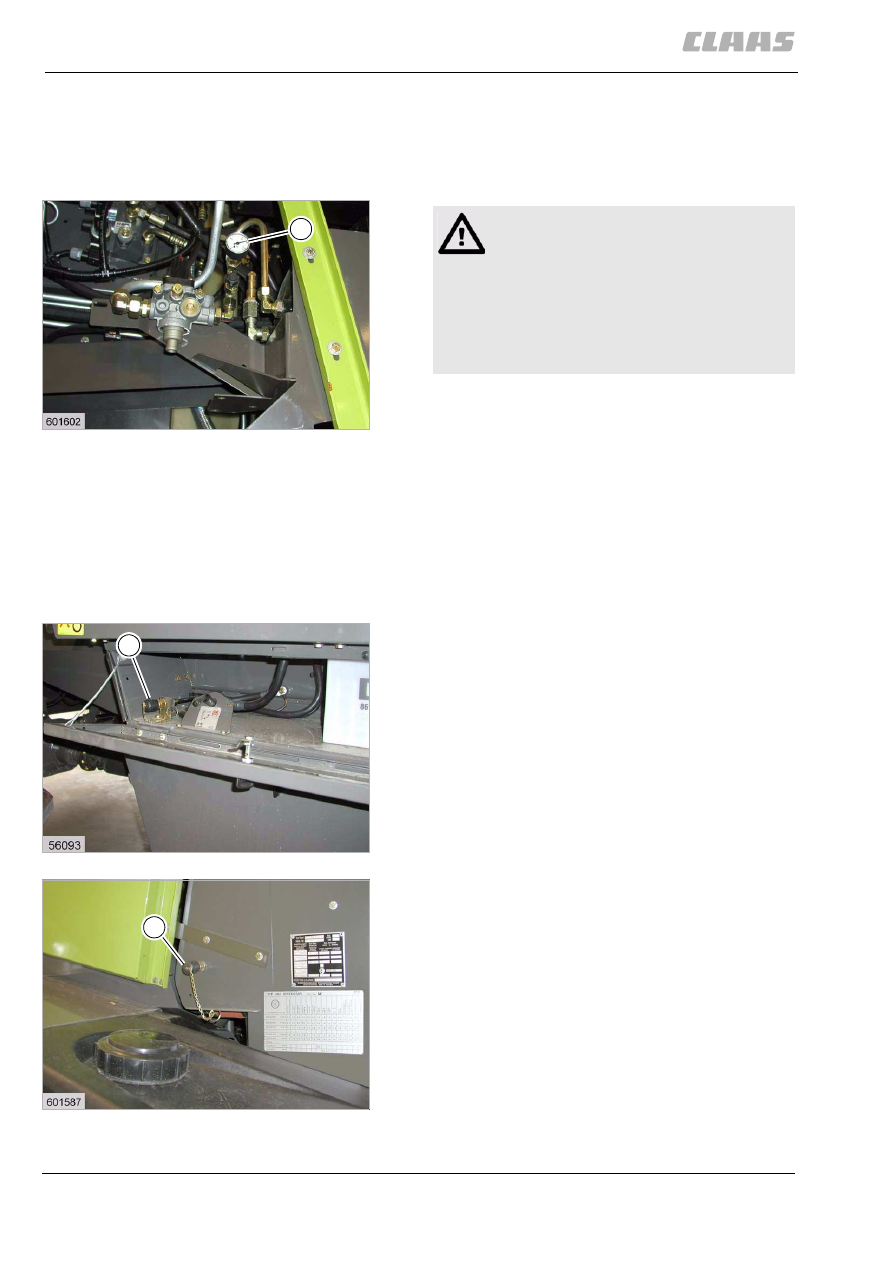

7.11.1 Установка чистки сжатым воздухом

Давление в резервуаре показывается
манометром (M).

– Через каждые 50 часов работы проверять

затяжку крепежных лент воздушного
резервуара.
В случае необходимости выполнять затяжку на
зажимном замке.

(рис. 92)

34354

7.11.2 Места подсоединения сжатого
воздуха

до машины № 49202652 / начиная с машины №
49202703 до машины № ...:

Предусмотрено одно место подключения.

Место подключения (A) шланг сжатого воздуха
находятся в инструментальном шкафу.

(рис. 93)

от машины № 49202653 до машины № 49202702 /
начиная с машины № ...:

Предусмотрено одно место подключения.

Точка подключения (А) находится на правой
стороне над баком с консервантом силоса. Шланг
сжатого воздуха находится в инструментальном
шкафу.

(рис. 94)

92

12616

M

Опасность!

Техническое обслуживание установки
сжатого воздуха выполнять только при
заглушенном двигателе и снятом с
установки давлении.

Никогда не ослаблять линии, если в
пневматической системе еще имеется
давление.

93

12617

A

94

5421

A
