Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 106

439

7 Техническое обслуживание – базовая машина

7.9 Приводной ремень слева

9358

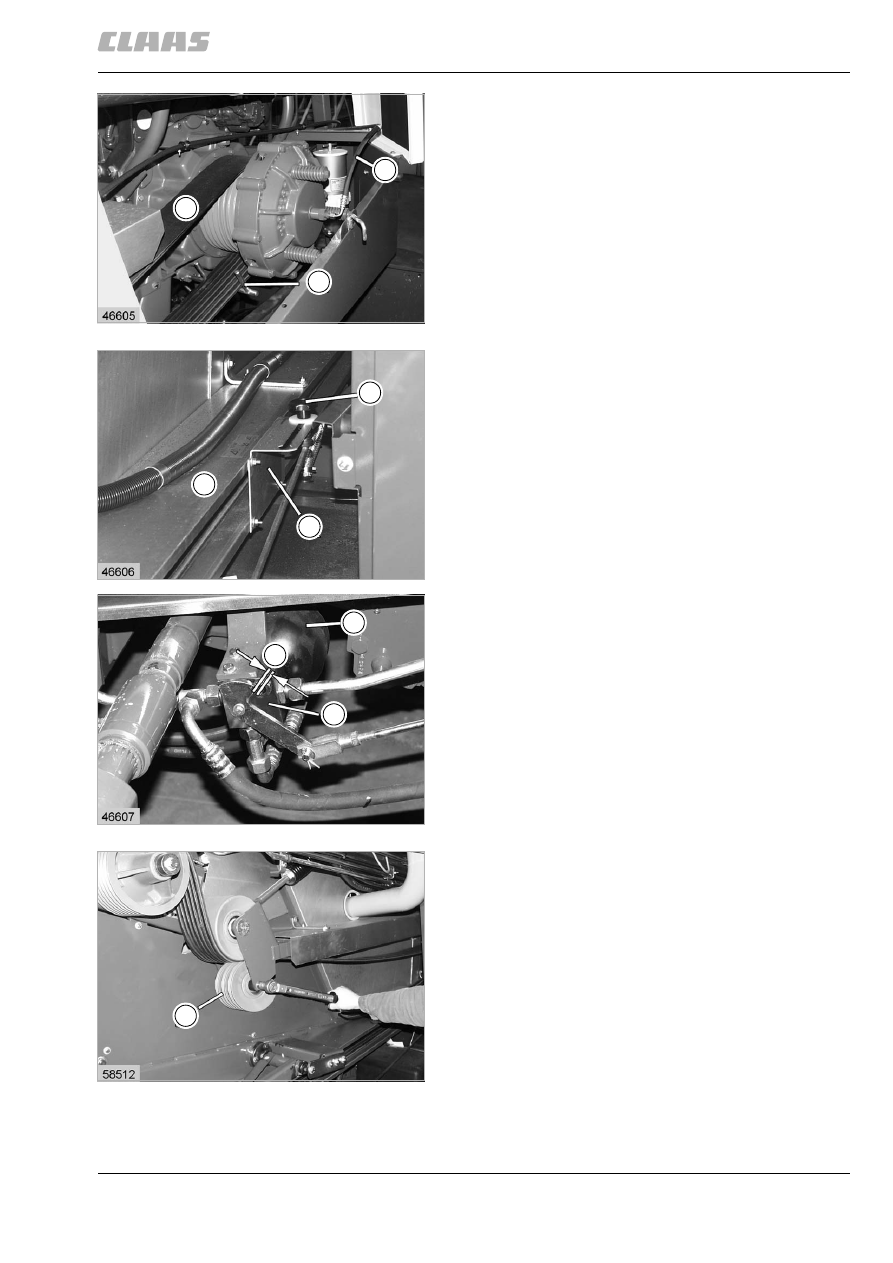

– Прикрутить гидравлическую линию (Н)

к вращающемуся соединительному элементу.
При этом обращать внимание на момент
затяжки.

– Поднять вилку (Q) вверх, но еще

не прикручивать.

(рис. 67)

– Прикрутить держатель (К) к элементу (L)

защиты ремня в соответствии с маркировкой.

– При полностью опущенной приставке

перевести грибковую ручку (Т) в заднее
положение.

– Завести дизельный двигатель. При помощи

гидравлики машины слегка приподнять
наклонную камеру, чтобы в гидравлических
линиях создалось давление и вышел
цилиндрический штифт.
На 3-ходовом кране (U) расстояние (Х) между
рычагом и цилиндрическим штифтом должно
составлять ок. 3 мм .
В случае необходимости соответствующим
образом выверить держатель (К) на элементе
(L) защиты ремня.

(рис. 68, 69)

– Прикрутить направляющий ролик (Н).

При установке обращать внимание
на направление (помечено стрелкой).
Момент затяжки = 78 Нм

(рис. 70)

67

12598

1

Q

H

68

12599

69

12600

K

L

T

U

S

X

70

12601

H

440

7 Техническое обслуживание – базовая машина
7.9 Приводной ремень слева

9358

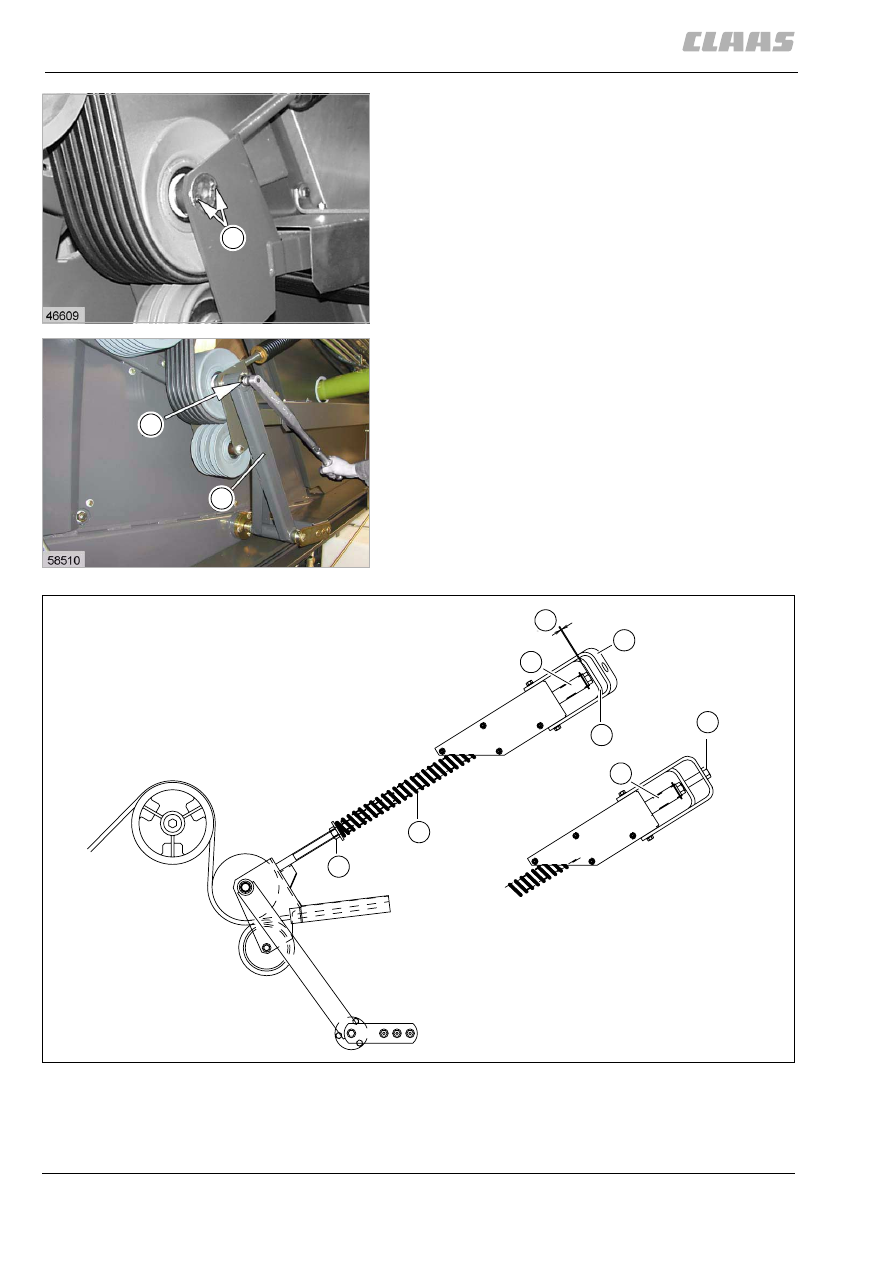

– Поднять держатель (G) натяжного ролика

вверх. При этом винты с цилиндрической
головкой возле (О) должны войти в зацепление
с держателем (G) натяжного ролика.

– Ввернуть винт с шестигранной головкой (Е) с

контактной шайбой.
Момент затяжки = 195 Нм

(рис. 71, 72)

71

12602

72

12603

O

E

G

12587

73

X

2

C

B

M

2

F

1

441

7 Техническое обслуживание – базовая машина

7.9 Приводной ремень слева

9358

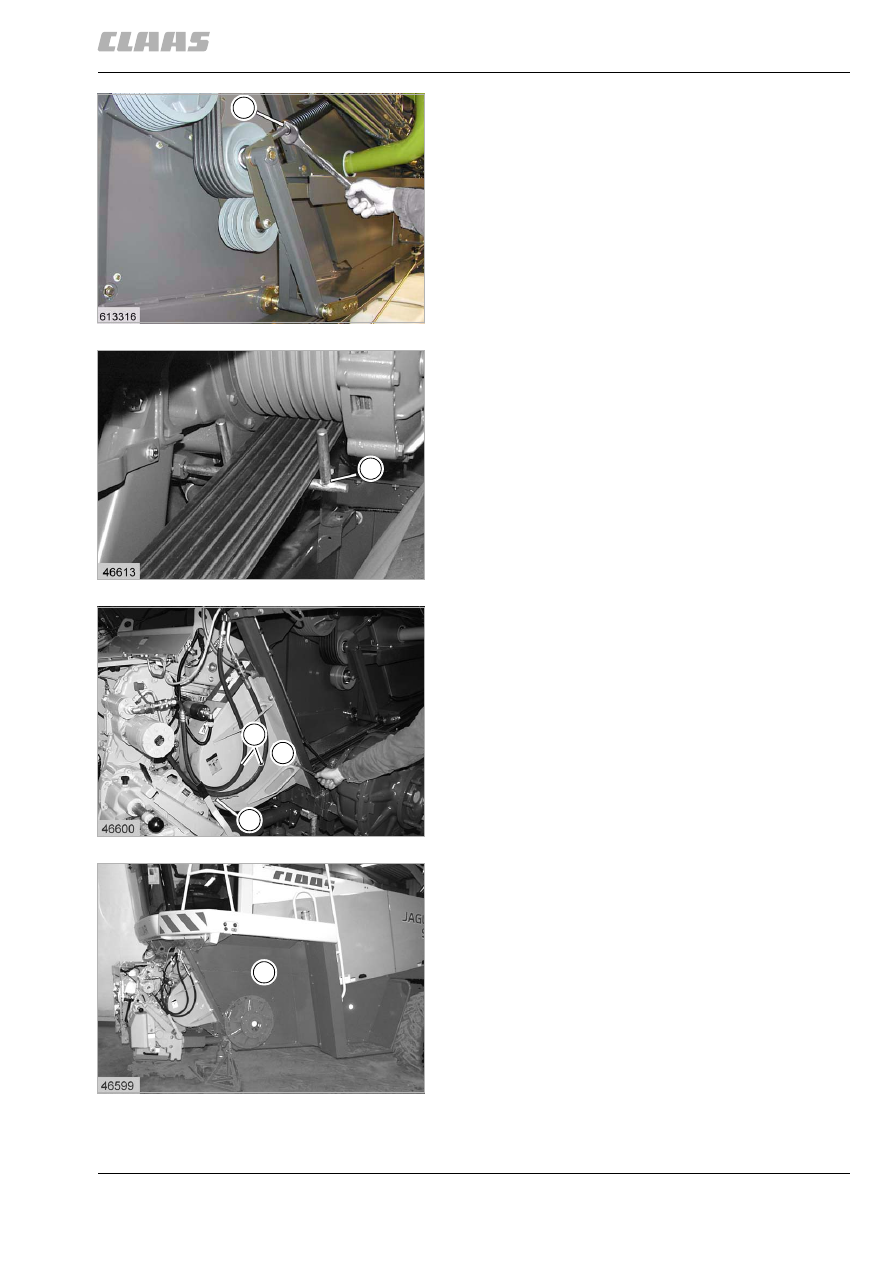

– Удалить винт (M). Установить скобу (С) по

центру над цилиндрической трубой (2).
Ослабив контргайку (1), отрегулировать
пружинный цилиндр (F) на цилиндрической
трубе (2) таким образом, чтобы расстояние (Х)
между цилиндрической трубой (2) и упорной
скобой (В) при затянутой контргайке (1)
составило 6 мм.

(рис. 73, 74)

– Отрегулировать вилку (Q) таким образом,

чтобы ремень сбоку не прилегал, а расстояние
на обеих сторонах было одинаковым.

(рис. 75)

– Прикрутить защитный элемент (N)

и накладку (Р).
В случае необходимости снова прикрутить
гидравлические шланги (H).

(рис. 76)

– Прикрутить защитную облицовку (A).
– Установить на место ведущее колесо.
– Затянуть гайки колеса с предписанным

моментом затяжки – см. "Технические данные".

(рис. 77)

74

12604

1

75

12605

Q

76

12593

N

P

H

77

12592

A

442

7 Техническое обслуживание – базовая машина
7.10 Приводные ремни справа

9358

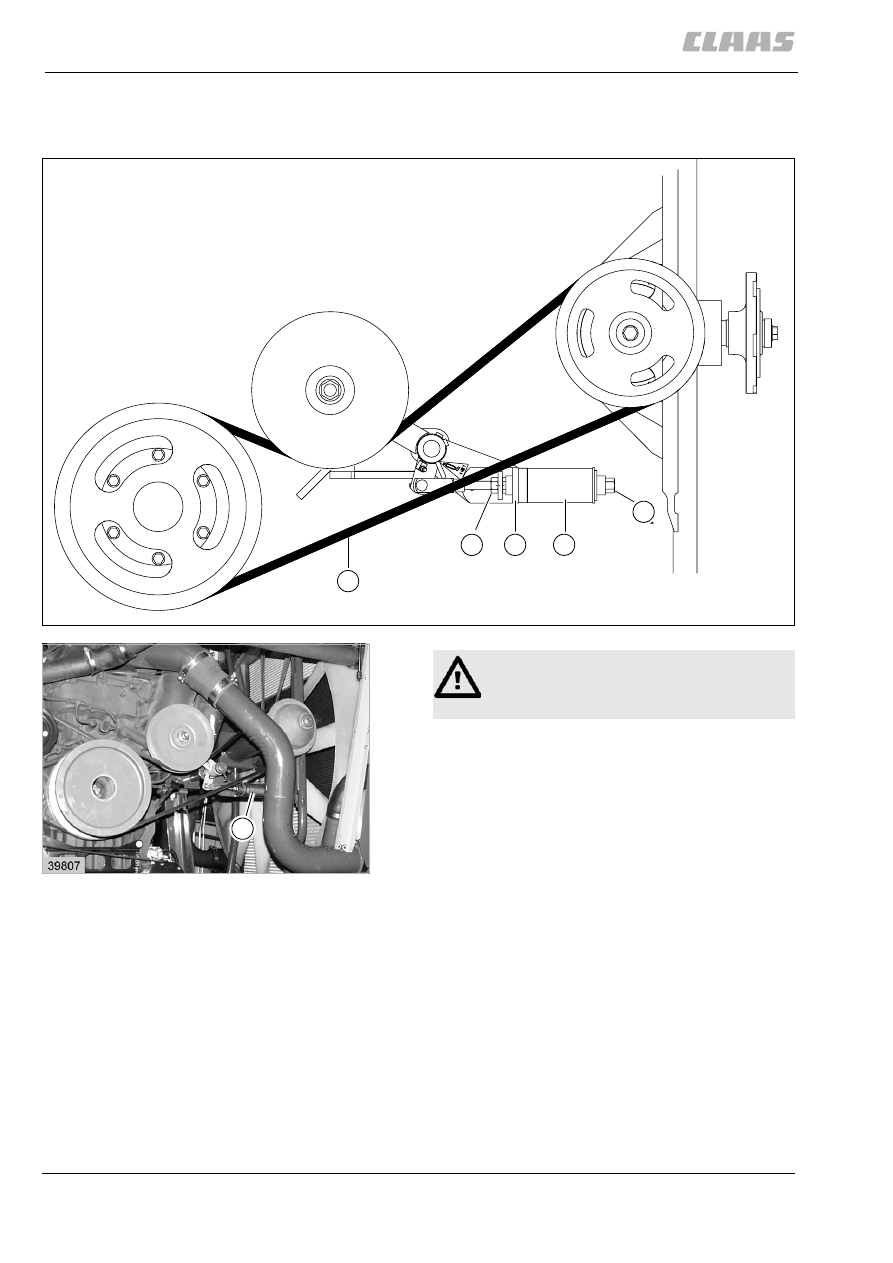

7.10 Приводные ремни справа

34347

7.10.1 Снять приводной ремень (10) вентилятора (начиная с машины № ...)

– Ослабить контргайку (K).
– Вывернуть цилиндрическую трубу (R)

примерно на 25 мм.

– Снять ремень (10) с клиноремен. шкивов.

(рис. 78, 79)

12606

78

10

K

H

M

R

79

12607

F

Опасность!

Остановите двигатель и выньте ключ
зажигания.
