Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 104

431

7 Техническое обслуживание – базовая машина

7.7 Кабина / система кондиционирования

9358

7.7 Кабина / система
кондиционирования

34341

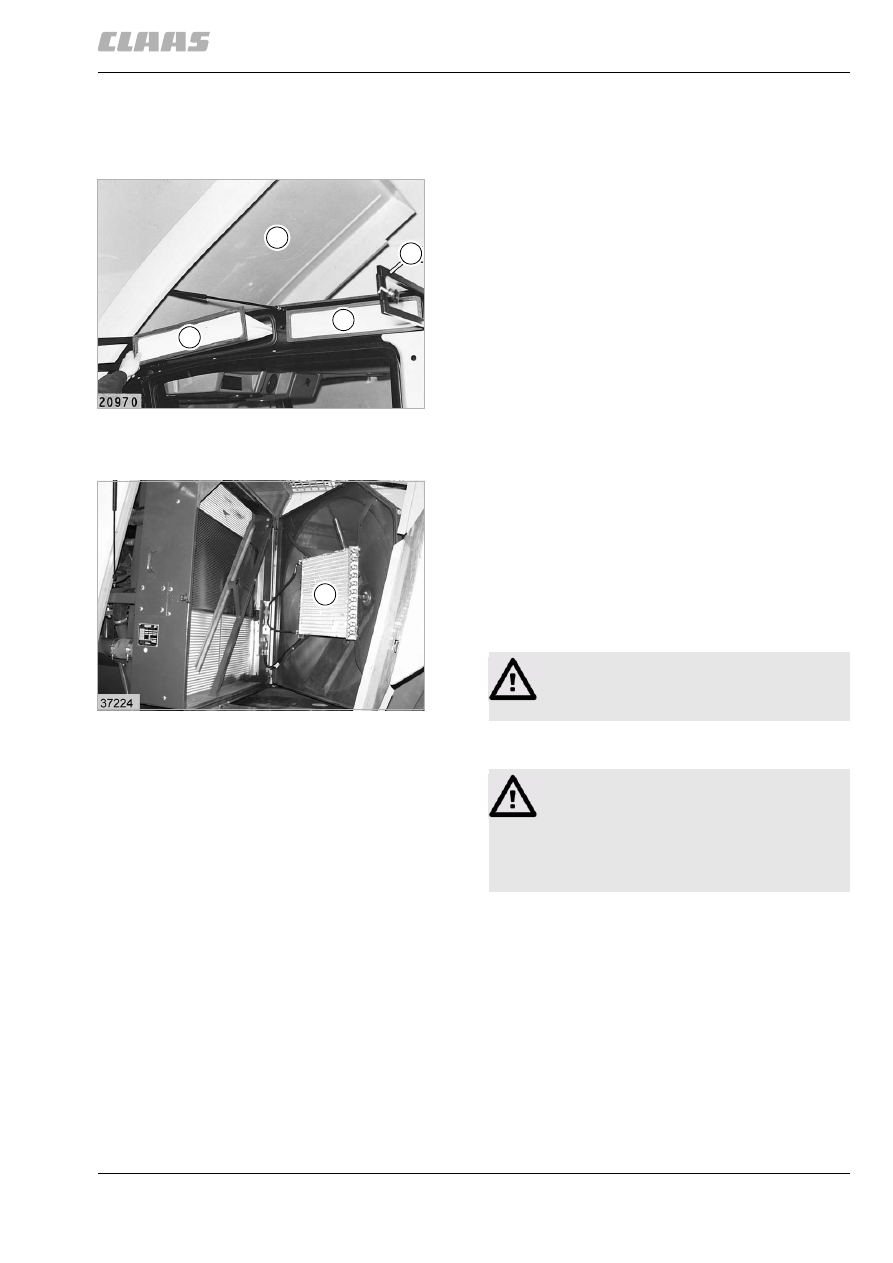

7.7.1 Очистка фильтра кабины

– Поднять крышу кабины, ослабить крепежную

раму (K) и вынуть фильтры (F). Очистите
воздушные каналы в крыше кабины.

– Обработайте загрязненные поверхности

фильтров пылесосом, выбейте или очистите
сжатым воздухом.

– Поврежденные фильтры и уплотнительные

профили подлежат обязательной замене.

– При установке фильтров следите за

плотностью посадки всех уплотнительных
профилей. В случае негерметичности в кабину
может попасть пыль.

(рис. 55)

34342

7.7.2 Очистка конденсатора

Конденсатор (K) расположен за вращающейся
корзиной радиатора.

– При очистке водяного радиатора следует

одновременно проверять конденсатор на
наличие загрязнений и при необходимости
очищать его.

– Продуйте конденсатор сжатым воздухом (макс.

5 бар).

(рис. 56)

55

12588

K

F

F

D

56

12589

K

Внимание!

Следите за тем, чтобы не повредить
пластины.

Опасность!

Работы по техническому обслуживанию,
требующие контакта с контуром
хладагента, например смена фильтра-
осушителя, должны выполняться только
специалистами.

432

7 Техническое обслуживание – базовая машина
7.7 Кабина / система кондиционирования

9358

34343

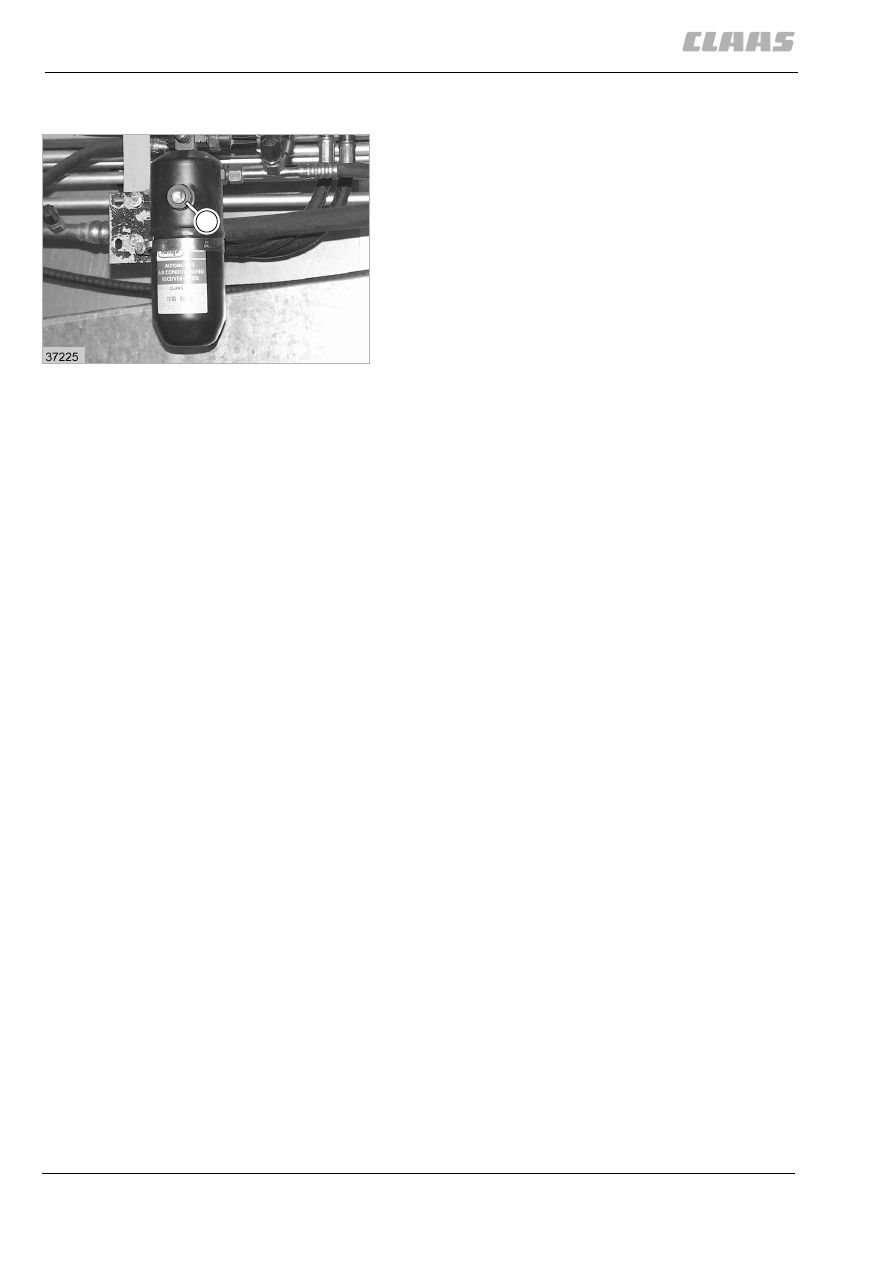

7.7.3 Проверка уровня хладагента

– Уровень хладагента можно контролировать

через контрольное окошко (G) фильтра-
осушителя.
Внутри контрольного глазка находится белый
поплавковый шарик и цветной индикаторный
шарик.

(рис. 57)

Функция белого поплавкового шарика

По белому поплавку можно контролировать
уровень хладагента.

Для осуществления контроля следует ввести
кондиционер в эксплуатацию.

Если белый поплавок находится внизу, это
означает недостаток хладагента, следует вызвать
специалистов по обслуживанию холодильного
оборудования.

Если белый поплавок находится наверху, это
означает, что хладагент имеется в достаточном
количестве.

Функция синего индикаторного шарика (до
машины № ...)

Вода в контуре хладагента собирается в фильтре-
осушителе. При насыщении фильтра-сушилки
влажностью синий шарик окрашивается в розовый
цвет.

Функция оранжевого индикаторного шарика (с
машины № ...)

Вода в контуре хладагента собирается в фильтре-
осушителе. При насыщении фильтра-осушителя
влагой оранжевый шарик становится бесцветным.

14764

7.7.4 Замена фильтра-осушителя

Фильтр-осушитель заменяется в следующих
случаях:

• до № машины ...

Фильтр-осушитель, на котором индикаторный
шарик (синий) окрасится в розовый цвет.
с машины № ...
Фильтр-осушитель, на котором индикаторный
шарик (оранжевый) станет бесцветным.

57

12590

G

433

7 Техническое обслуживание – базовая машина

7.7 Кабина / система кондиционирования

9358

• При каждом ремонте, требующем

вмешательства в контур хладагента (но только
в том случае, если система
кондиционирования была в эксплуатации в
течение продолжительного времени).

7619

7.7.5 Заправочная емкость хладагента –
хладагент R 134a

Требуемая заправочная емкость составляет прим.
1,8 кг хладагента.

7620

7.7.6 Масло для компрессора

– см. Таблицы смазочных материалов

7621

7.7.7 Техническое обслуживание перед
уборкой урожая

– Проверьте затяжку всех болтов крепления

компрессора.

– Проверьте затяжку всех болтов крепления

муфты.

– Проверьте шланги на износ и наличие

потертостей – особенно на отводах и хомутах.

– Проверьте чистоту конденсатора и испарителя.

При необходимости произвести чистку.

– Проверьте индикатор влаги на изменение

цвета.

Указание!

Система кондиционирования может
функционировать уже при 1,5 кг.

Однако полная мощность обеспечивается
только при полной заправке – 1,8 кг.

Указание!

Проверить уровень масла в компрессоре и
при необходимости долить масло можно
только в рамках ремонта или замены
фильтра-осушителя.

Для этого следует опорожнить установку.

Внимание!

При изменении цвета шарика следует
немедленно заменить фильтр-осушитель,
так как иначе возможно повреждение
системы из-за образования кислоты.

434

7 Техническое обслуживание – базовая машина
7.8 Огнетушитель

9358

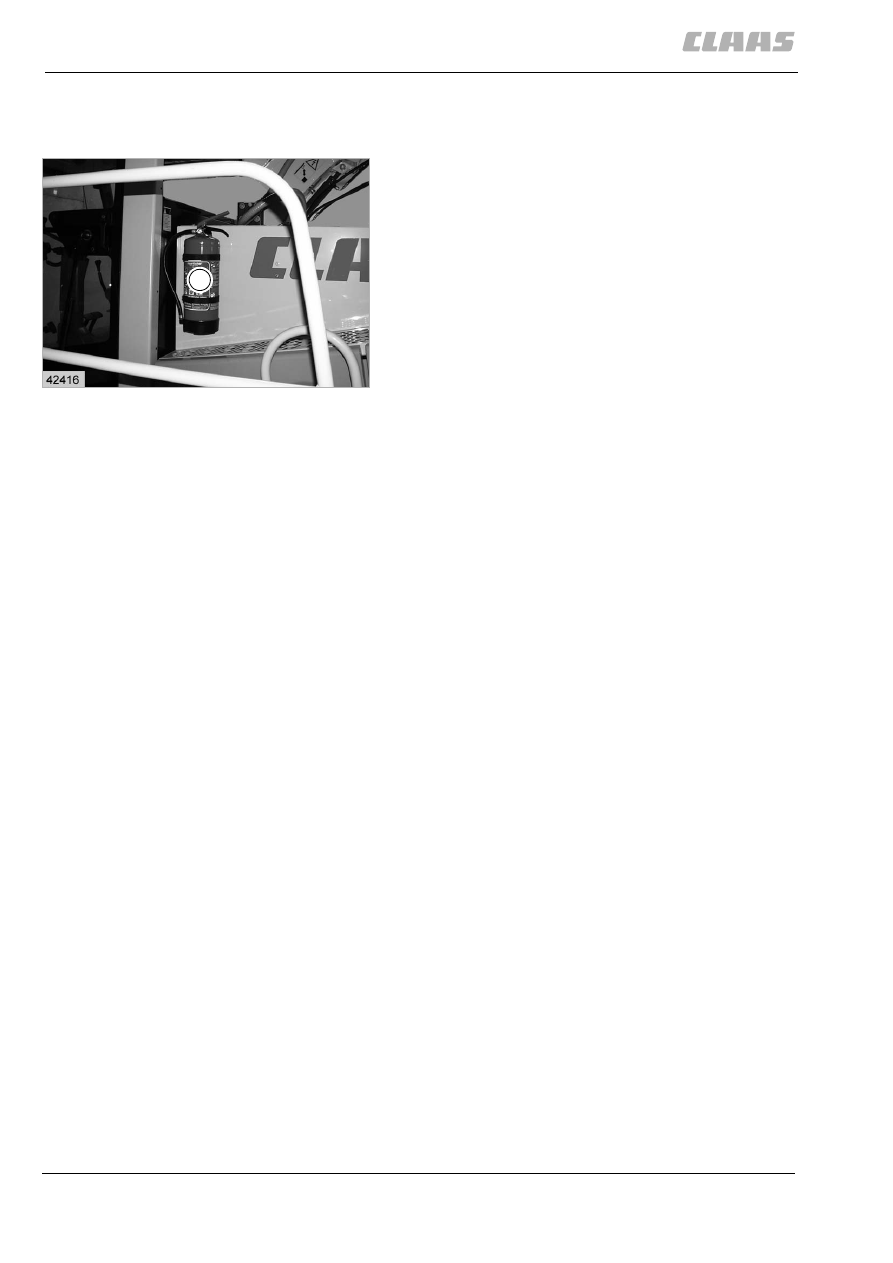

7.8 Огнетушитель

34344

7.8.1 Проверить огнетушитель

– Один раз в году, но не реже одного раза в два

года, следует отдавать огнетушитель на
проверку работоспособности.
(Отсчет ведется от даты изготовления или
даты выходного контроля, указанной на
огнетушителе).

Интервалы проверки могут отличаться для других
стран. В этом случае действуют предписания,
действующие в конкретной стране.

(рис. 58)

58

12847

F
