Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 109

451

7 Техническое обслуживание – базовая машина

7.11 Установка сжатого воздуха (машины с электрогидравлическим регулятором движения)

9358

7.11.3 При отборе воздуха обращать
внимание (JAGUAR 900 – 830 Speedstar)

34355

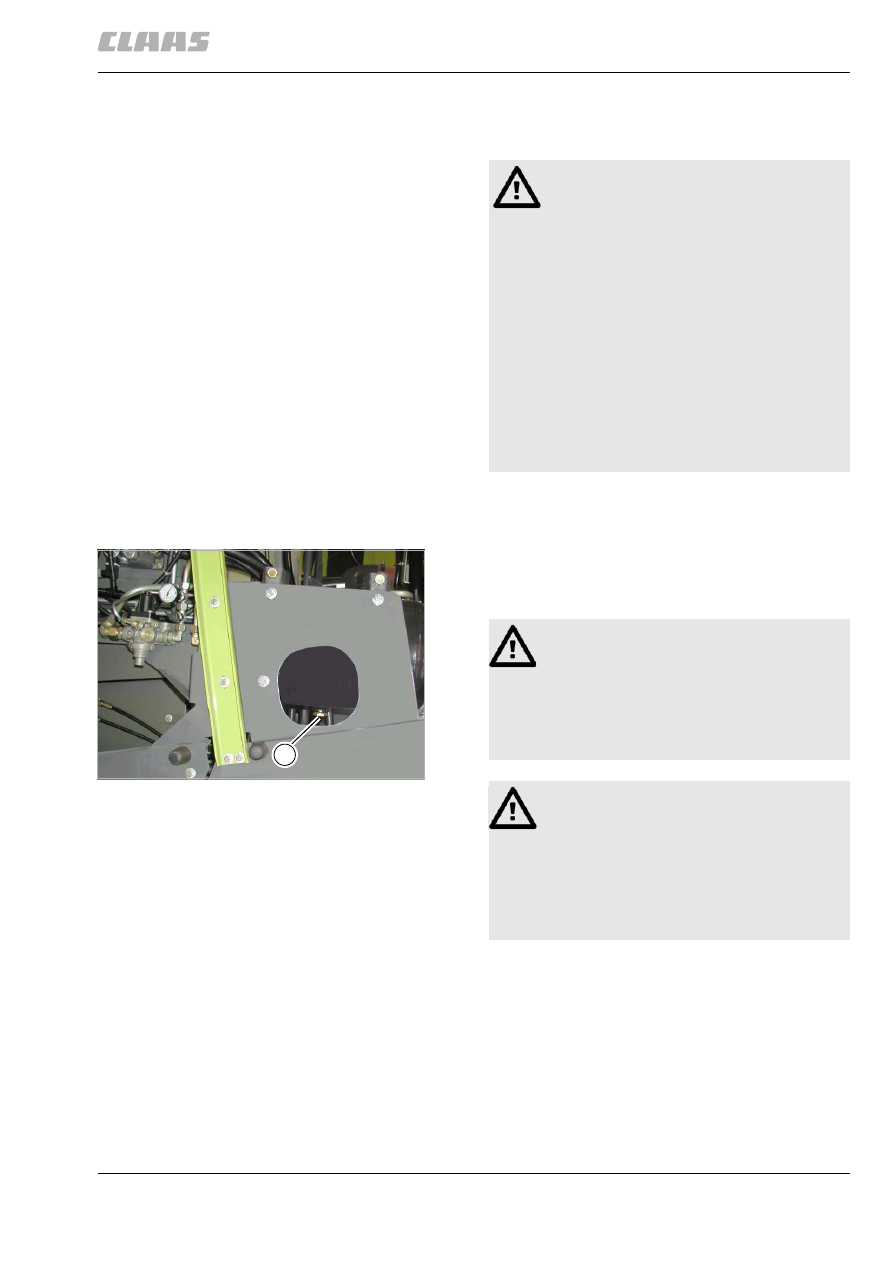

7.11.4 Удаление воды из баллона со
сжатым воздухом

Удаление воды из баллона со сжатым воздухом
осуществляется автоматически через
водоотводный клапан (E).

Клапан выпуска воды следует выворачивать 1 раз
в году и в случае необходимости чистить.

(рис. 95)

Опасность!

При отборе воздуха не производится
полное опорожнение воздушного
резервуара. В резервуаре еще остается ок.
8 бар, хотя воздух уже не выходит.

Остаточный объем воздуха можно
выпустить лишь на предохранительном
клапане.

Машины с пневматической тормозной
системой:

После опорожнения воздушного
резервуара небольшие объемы воздуха
еще остаются в тормозной системе. Этот
оставшийся воздух можно выпустить путем
многократного воздействия на тормоз.

95

5453

E

Внимание!

Проверяйте водоотводный клапан на
правильность функционирования каждые
50 отработанных часов. Для этого вдавите
штифт на водоотводном клапане (E)
внутрь. При вытекании большого
количества воды клапан подлежит замене.

Опасность!

Визуально проверяйте внутреннюю
полость баллона со сжатым воздухом
через регулярные промежутки времени (в
соответствии с предписаниями,
действующими в конкретной стране).
Рекомендуемая периодичность проверки
составляет 2 года.

452

7 Техническое обслуживание – базовая машина
7.11 Установка сжатого воздуха (машины с электрогидравлическим регулятором движения)

9358

34356

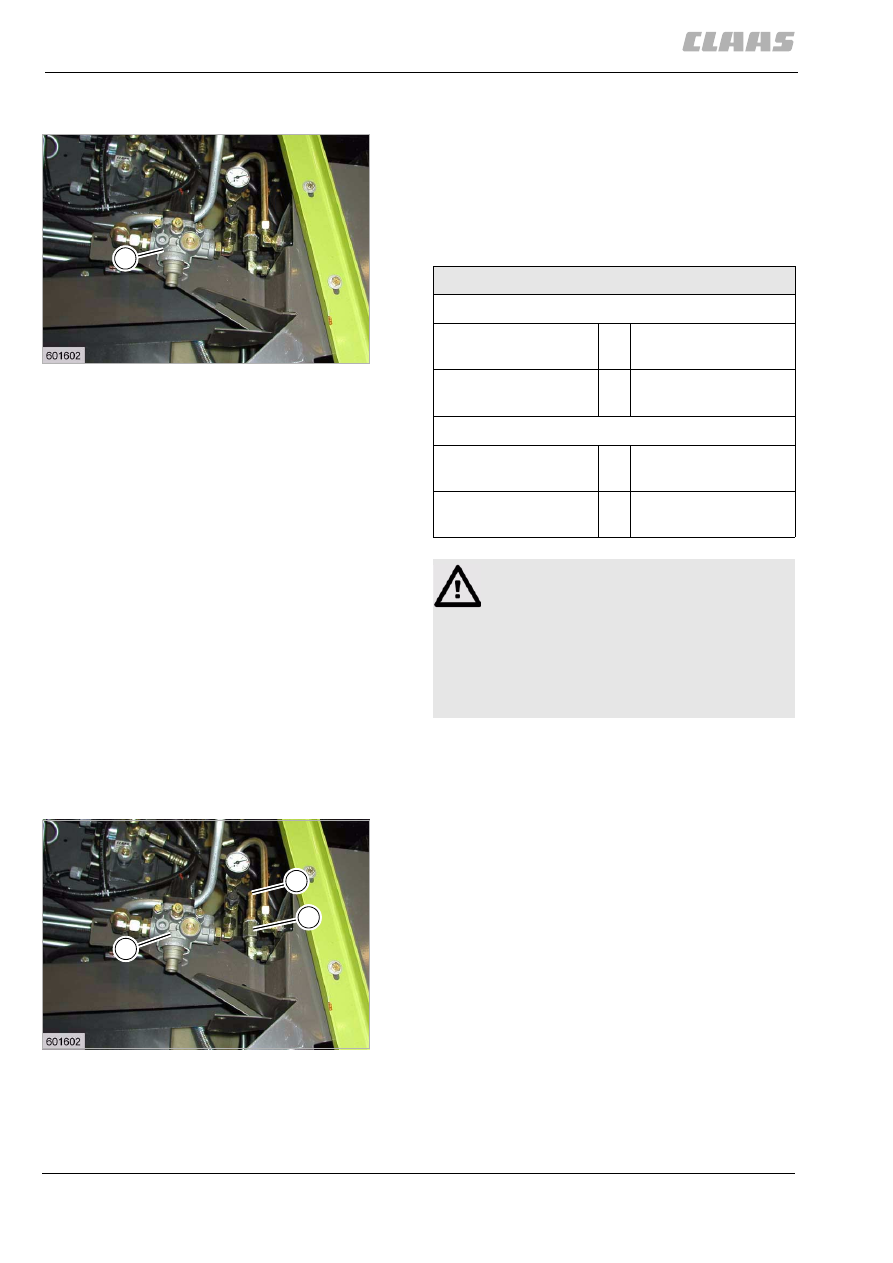

7.11.5 Регулятор давления

На регуляторе давления (D) настраивается
давление.

– Раз в году следует проверять давление

отключения и диапазон включения (разницу
между давлением отключения и давлением
включения).

(рис. 96)

34357

7.11.6 Проверка предохранительного
клапана

На регуляторе давления (D) расположен
дополнительный предохранительный клапан (S).

Предохранительный клапан (S) включается
автоматически и предотвращает нагнетание
слишком высокого давления в компрессорной
установке.

– Для выполнения проверки предохранительного

клапана (S) компрессорная установка должна
быть заполнена воздухом минимум на 80–90%.

– Выверните болт с накатанной головкой (R)

движениями влево на несколько оборотов для
выпуска воздуха из предохранительного
клапана (S).

– После этого вверните болт с накатанной

головкой движениями вправо до упора.
Предохранительный клапан (S) снова должен
стать абсолютно воздухонепроницаемым.

96

12616

D

Заданные значения:

до № машины ...

Давление
выключения

=

9,5 ± 0,2 бар

Интервал
переключений

=

0,7 + 0,5 бар

начиная с машины № ...:

Давление
выключения

=

12,5 ± 0,2 бар

Интервал
переключений

=

0,9 + 0,7 бар

Опасность!

Регулировка должна выполняться только в
специализированных мастерских!

Один раз в год перед началом уборки
урожая проверяйте регулятор давления на
наличие внешних повреждений.

Следите за чистотой регулятора давления.

97

12616

D

S

R

453

7 Техническое обслуживание – базовая машина

7.11 Установка сжатого воздуха (машины с электрогидравлическим регулятором движения)

9358

Эта операция выполняется быстро и только
один раз.

(рис. 97)

Обратить внимание!

При выворачивании/вворачивании болта с
накатанной головкой не переходите за
положение упора.

Опасность!

Проверяйте предохранительный клапан
один раз в год перед началом уборки
урожая. Для этого воздействовать на винт
с накаткой (R) в соответствии с описанным
выше.

Следите за чистотой предохранительного
клапана.

454

7 Техническое обслуживание – базовая машина
7.12 Установка сжатого воздуха (дополнительная оснастка)

9358

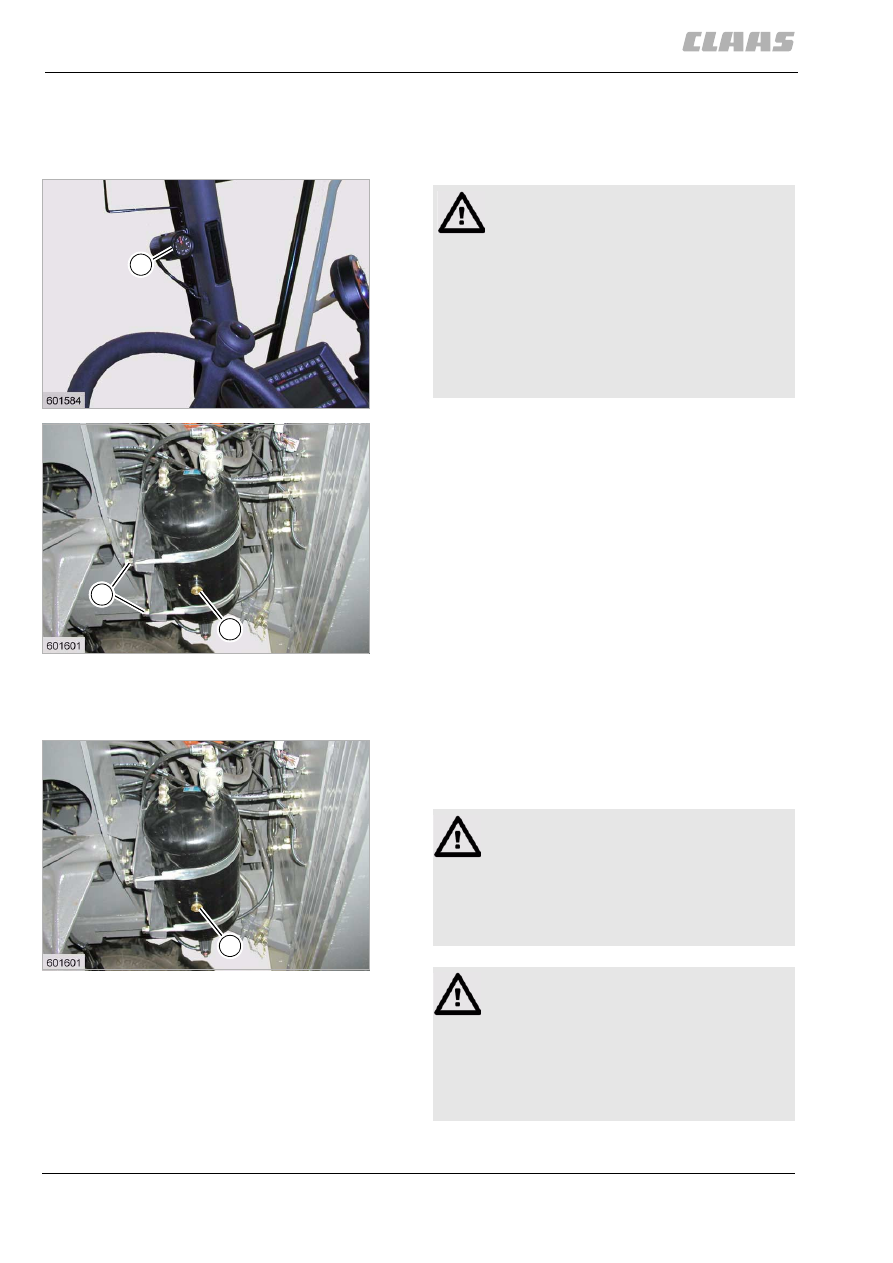

7.12 Установка сжатого воздуха
(дополнительная оснастка)

34359

7.12.1 Пневматическая тормозная система

Давление в резервуаре показывается
манометром (M).

– Через каждые 50 часов работы проверять

затяжку крепежных лент воздушного
резервуара.
В случае необходимости выполнять затяжку на
гайках (N).

(рис. 98, 99)

34360

7.12.2 Удаление воды из баллона со
сжатым воздухом

Удаление воды из баллона со сжатым воздухом
осуществляется автоматически через
водоотводный клапан (E).

(рис. 100)

98

12308

99

5456

M

N

E

Опасность!

Техническое обслуживание установки
сжатого воздуха выполнять только при
заглушенном двигателе и снятом с
установки давлении.

Никогда не ослаблять линии, если в
пневматической системе еще имеется
давление.

Работы по чистке двигателя выполнять
только при заглушенном двигателе.

100

5456

E

Внимание!
Проверяйте водоотводный клапан на
правильность функционирования каждые
50 отработанных часов. Для этого вдавите
штифт на водоотводном клапане (E)
внутрь. При вытекании большого
количества воды клапан подлежит замене.

Опасность!
Ресивер для сжатого воздуха следует
подвергать визуальному контролю один
раз в году, внутренней проверке каждые 5
лет и проверке прочности каждые 10 лет. В
случае необходимости соблюдать более
короткие интервалы в соответствии с
национальными предписаниями.
