Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 75

315

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357
5891

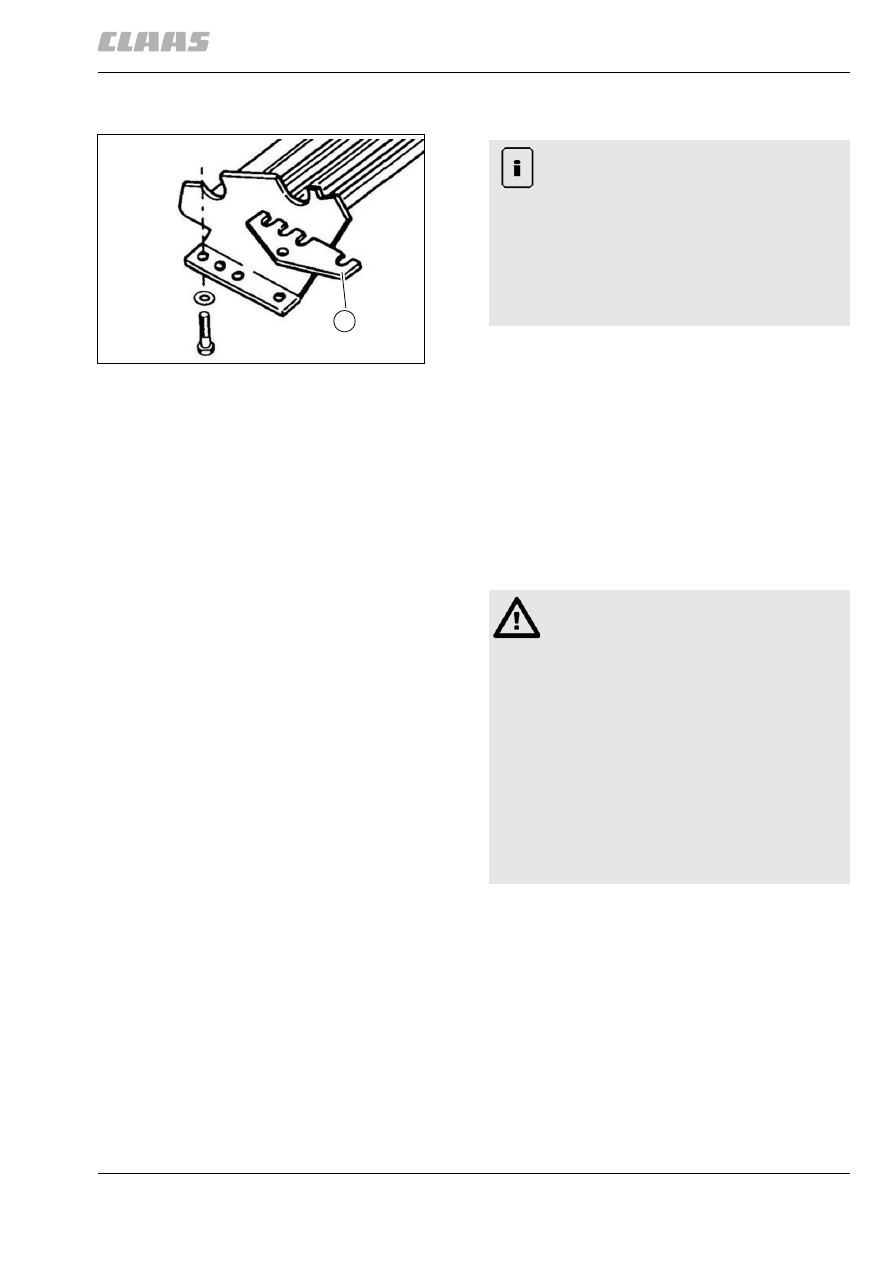

6.1.20 Регулировка днища измельчителя

На новых, полностью выведенных измельчающих
ножах можно на каждой стороне между корпусом
измельчителя и креплением измельчающего днища
уложить по шесть подкладок (1).

При износе измельчающих ножей больше, чем на 2
мм, можно путем удаления подкладок (1)
регулировать измельчающее днище.

При вновь установленных измельчающих ножах
можно регулировать измельчающее днище,
устанавливая подкладки (1).

(рис. 34)

– Полностью поднять подающий агрегат и

принять меры по предотвращению опускания.

34

4032

1

Указание!

Измельчающее днище неправильно
отрегулировано.

Повышенный расход топлива машиной.

Повышенный износ компонентов машины.

– Гладкое измельчающее днище

следует регулировать только в случае
крайней необходимости.

Опасность!

Установка машины на стойках.

Опасность получения серьезных травм и
даже смерти.

– Использовать домкрат / подставные

стойки достаточной грузоподъемности.

– Использовать исправный домкрат /

подставные стойки.

– Использовать домкрат / подставные

стойки на твердом и ровном
основании.

– Установить домкрат / подставные

стойки в предусмотренном месте
машины.

316

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

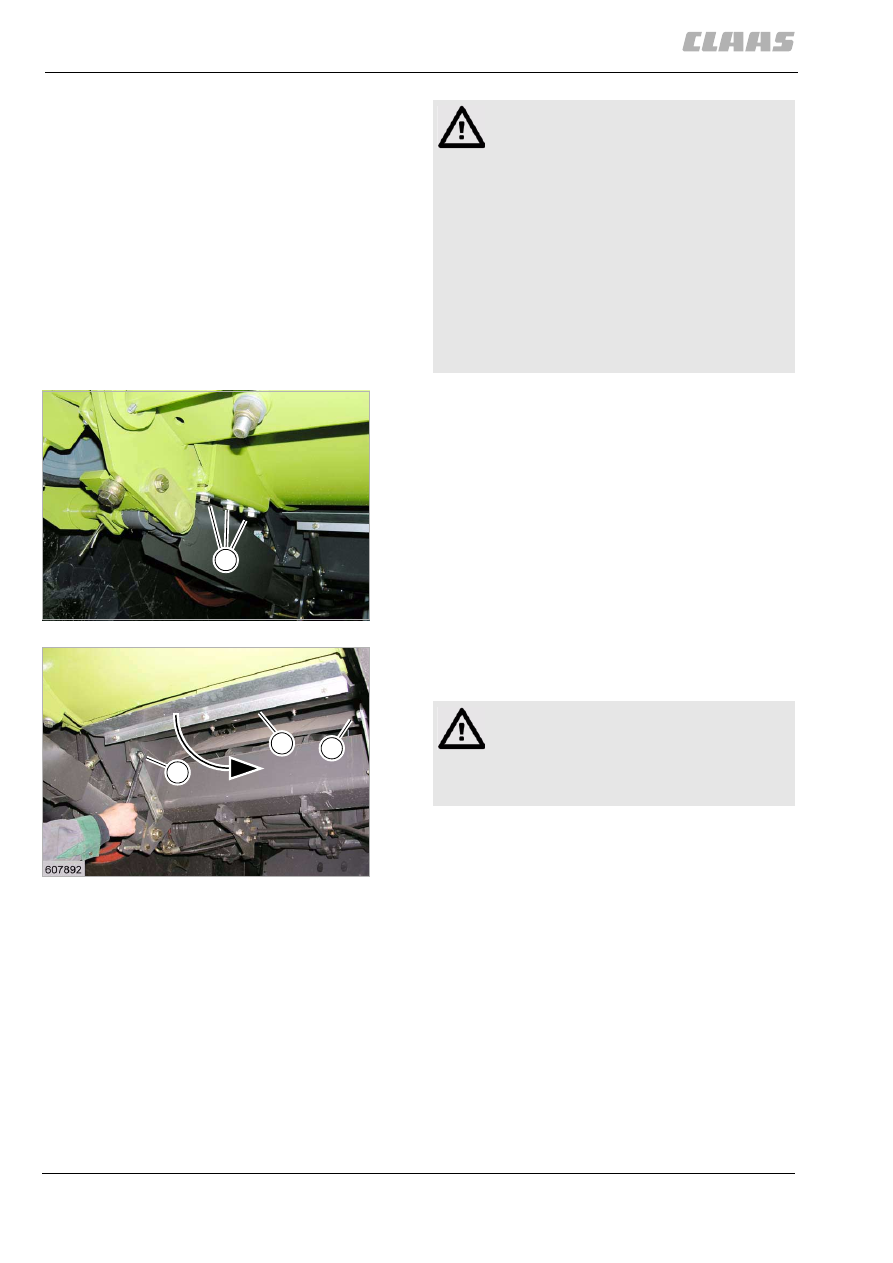

– Ослабить винты (1).

Повторить процесс на другой стороне машины.

(рис. 35)

– Ослабить винты (1).
– Открыть заслонку (2).

– Проверить размер между измельчающим

днищем (3) и барабаном измельчающих ножей.
Зазор по всей окружности барабана
измельчающих ножей должен составлять
примерно 3 мм!

– Для контроля провернуть барабан

измельчающих ножей от руки.
Барабан измельчающих ножей не должен
касаться измельчающего днища!

(рис. 36)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

35

6320

1

36

6130

1

1

2

Внимание!

Острые кромки и детали с остриями.

Легкие травмы.

– Наденьте защитные перчатки.

317

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

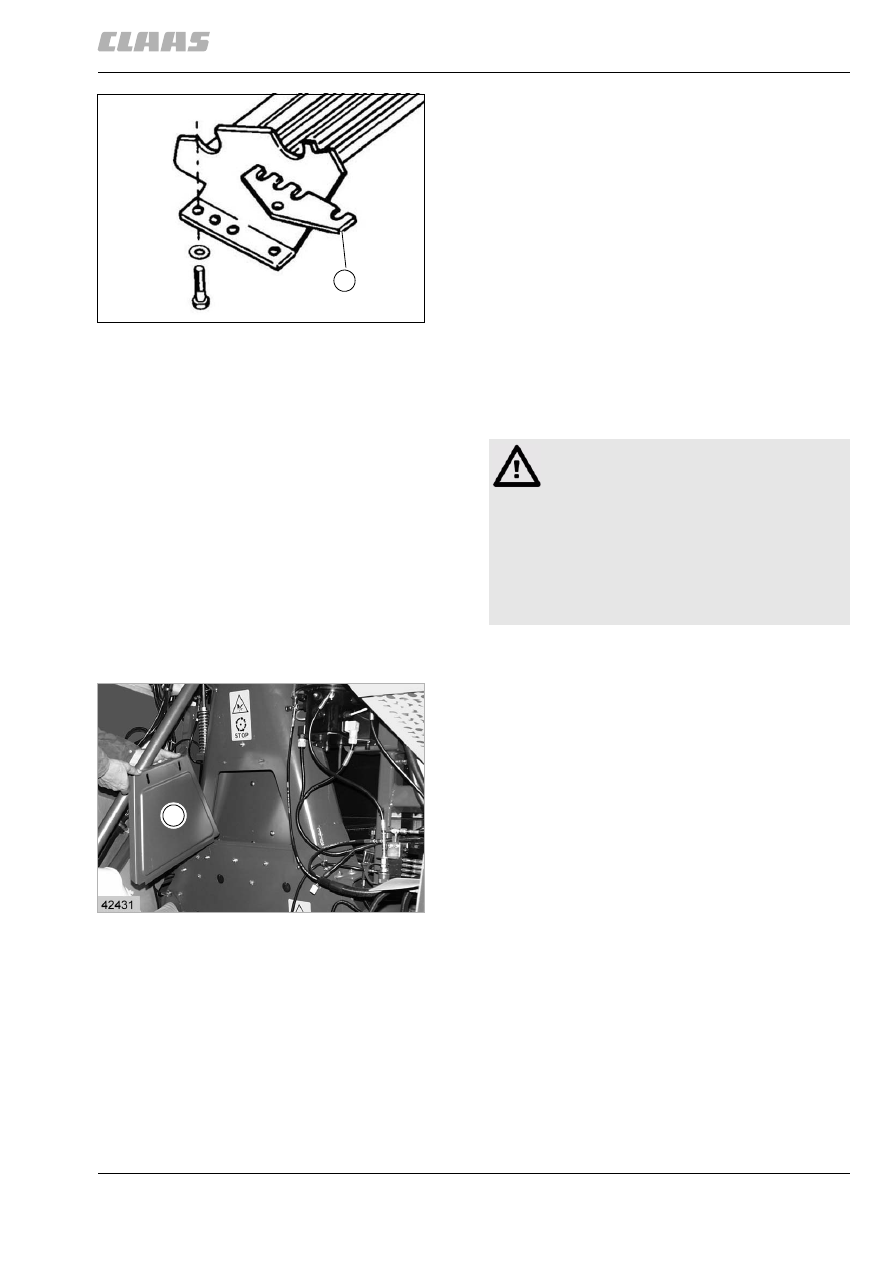

– В случае необходимости установить или снять

подкладку (1).

Уложить подкладку: Зазор между измельчающим
днищем и барабаном измельчающих ножей
становится больше.

Убрать подкладку: Зазор между измельчающим
днищем и барабаном измельчающих ножей
становится меньше.

(рис. 37)

– Снова прикрутить измельчающее днище.
– Заслонку снова закрыть и прикрутить.

33981

6.1.21 Выходной ускоритель

33982

6.1.22 Выгрузная труба

Форма и зона поворота выгрузной трубы выбраны
так, чтобы можно было работать как прицепным
способом, так и с параллельно справа или слева
движущейся тележкой для измельченной массы.

С сиденья водителя можно гидравлически
поворачивать выгрузную трубу на 190°. Выходной
козырек регулируется тоже гидравлически.

На выгрузной трубе установлены сменные
изнашивающиеся накладки – см. по этому поводу
группу "Технической обслуживание базовой
машины".

Заслонку (N) можно снимать для работ
по техническому обслуживанию и ремонту.

(рис. 38)

37

4032

1

Опасность!

После выключения главного привода
ножевой барабан и выходной ускоритель
продолжают работать по инерции!

– При проведении всех работ и

устранении неисправностей сначала
обязательно дожидаться полной
остановки агрегатов! – Опасность
несчастного случая!

38

12427

N

318

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

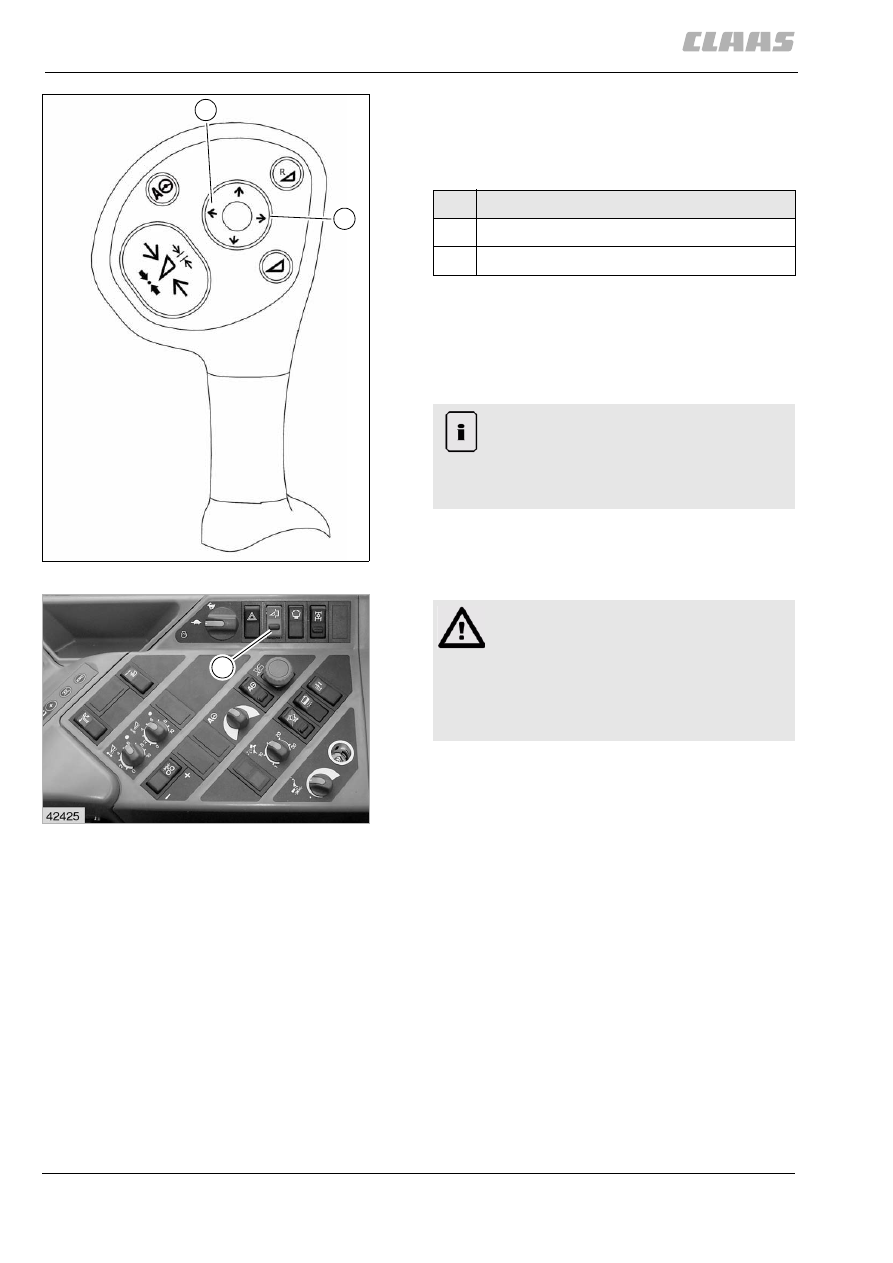

Поворот выгрузной трубы

При нажатии клавишного выключателя (2c или 2d)
на мультифункциональной ручке выгрузная труба
поворачивается гидравликой.

первая ступень = медленно

вторая ступень = быстро

См. также "Автоматика поворота выгрузной трубы"

(рис. 39)

(рис. 40)

39

12176

2c

2d

Обозначение

2c

повернуть влево

2d

повернуть вправо

Указание!

Поворот выгрузной трубы до первой
ступени и перемещение выгрузной
заслонки может выполняться
одновременно.

40

12192

27

Опасность!

При передвижении по дороге выгрузная
труба должна быть установлена по центру
машины, а защитный выключатель (27)
должен быть выключен, чтобы избежать
непреднамеренного поворота выгрузной
трубы.
